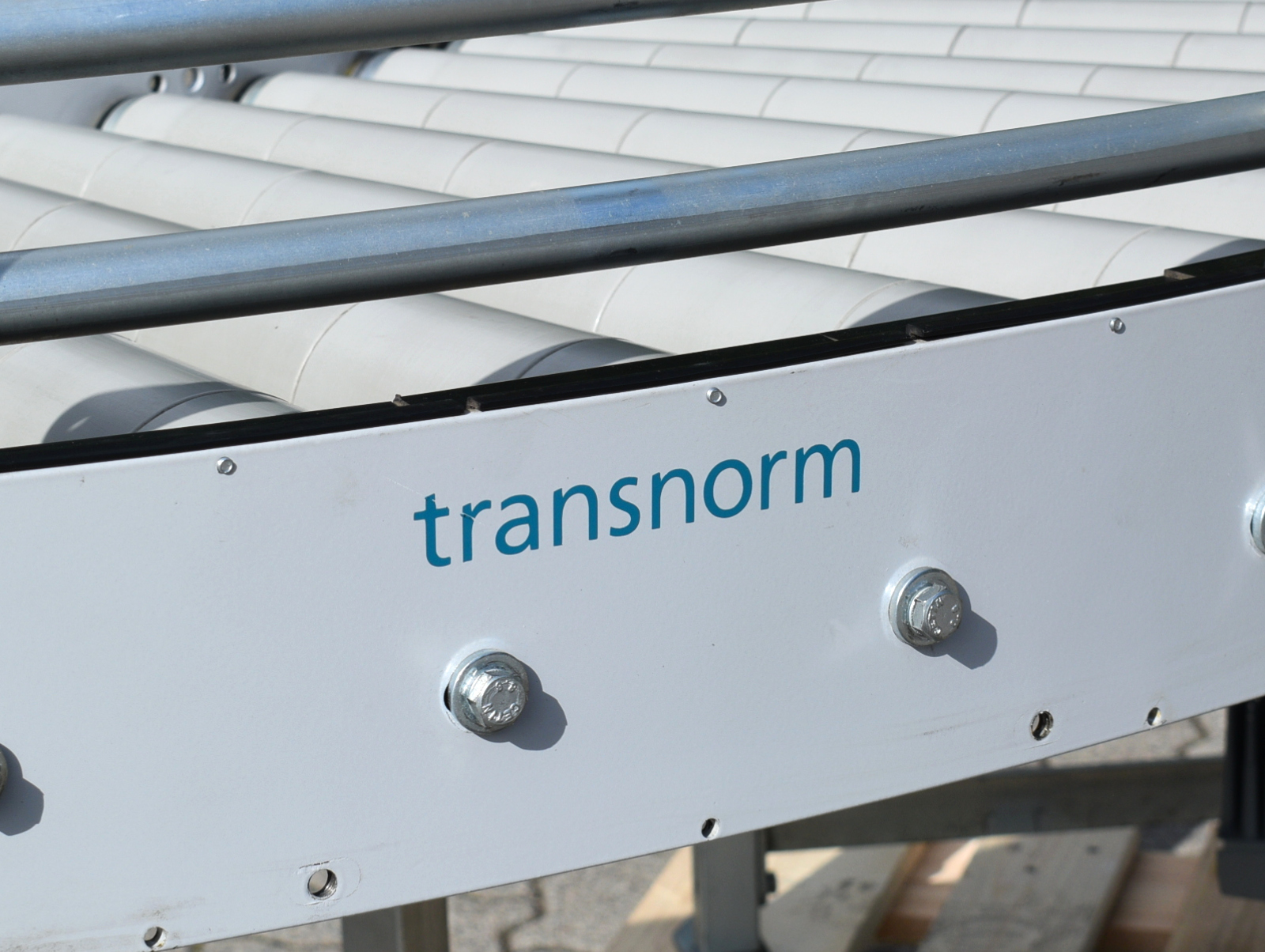

Kurvenrollenbahn 90° Transnorm System Rollenbahnkurve Stückgutförderer

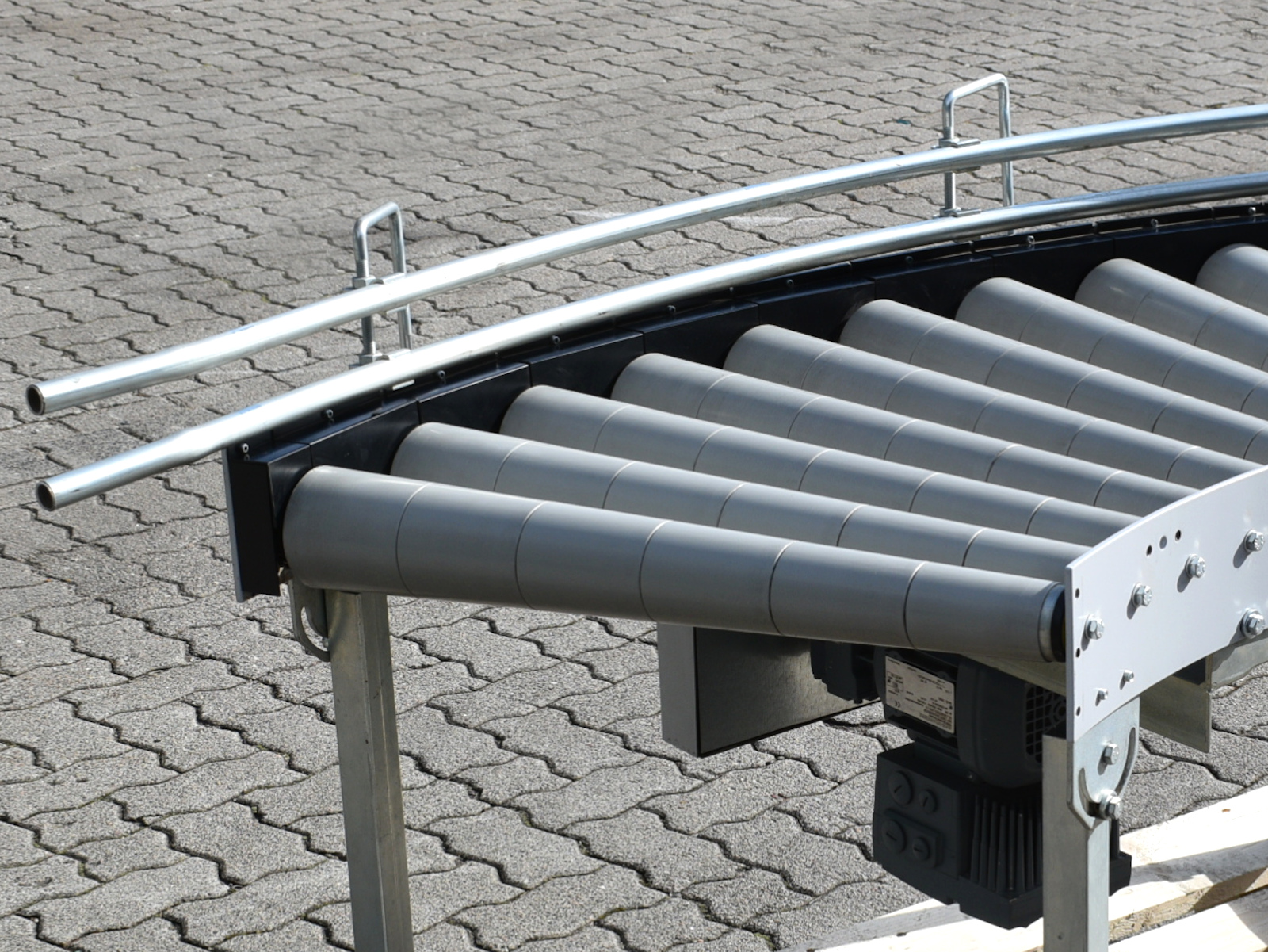

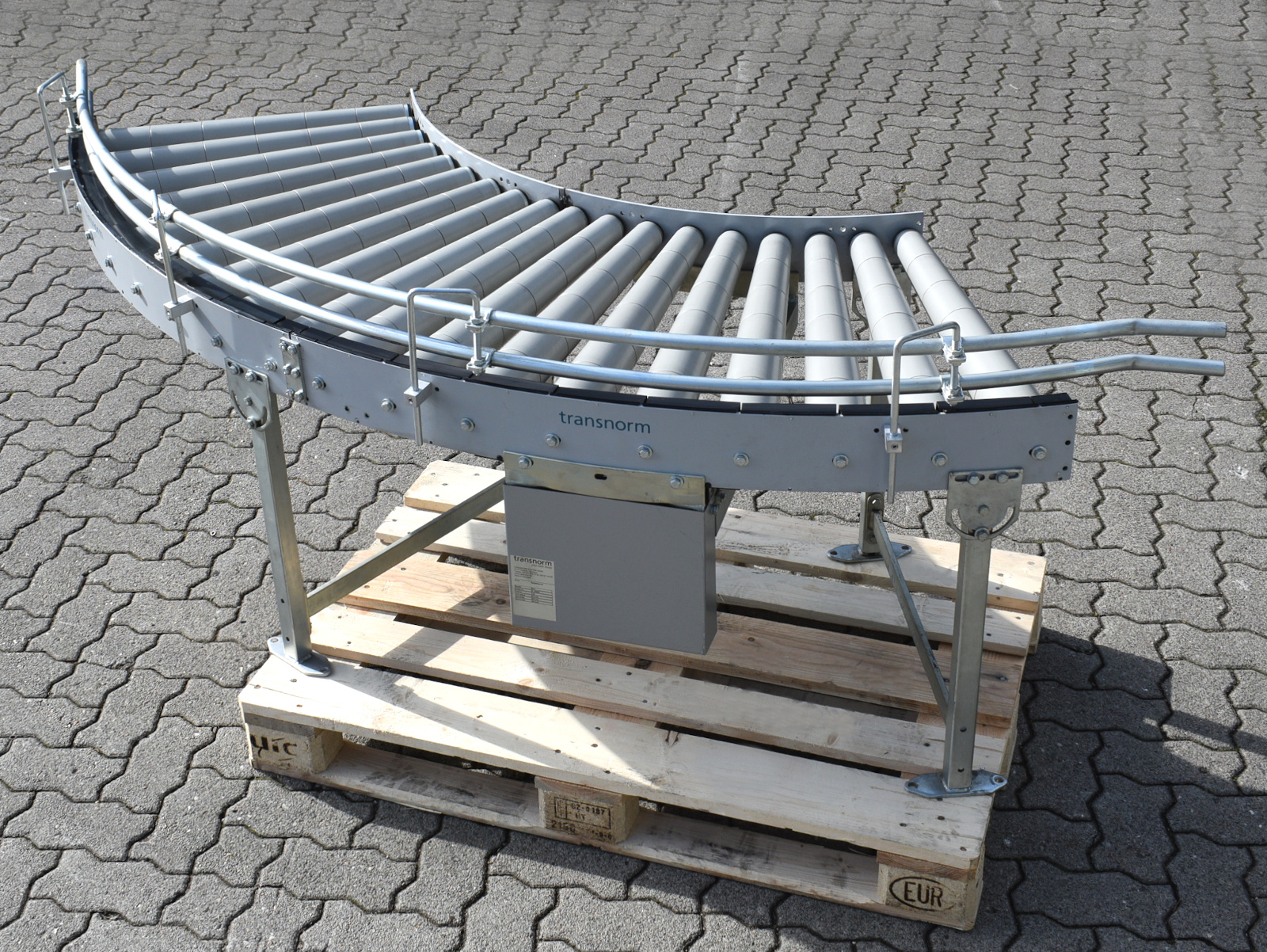

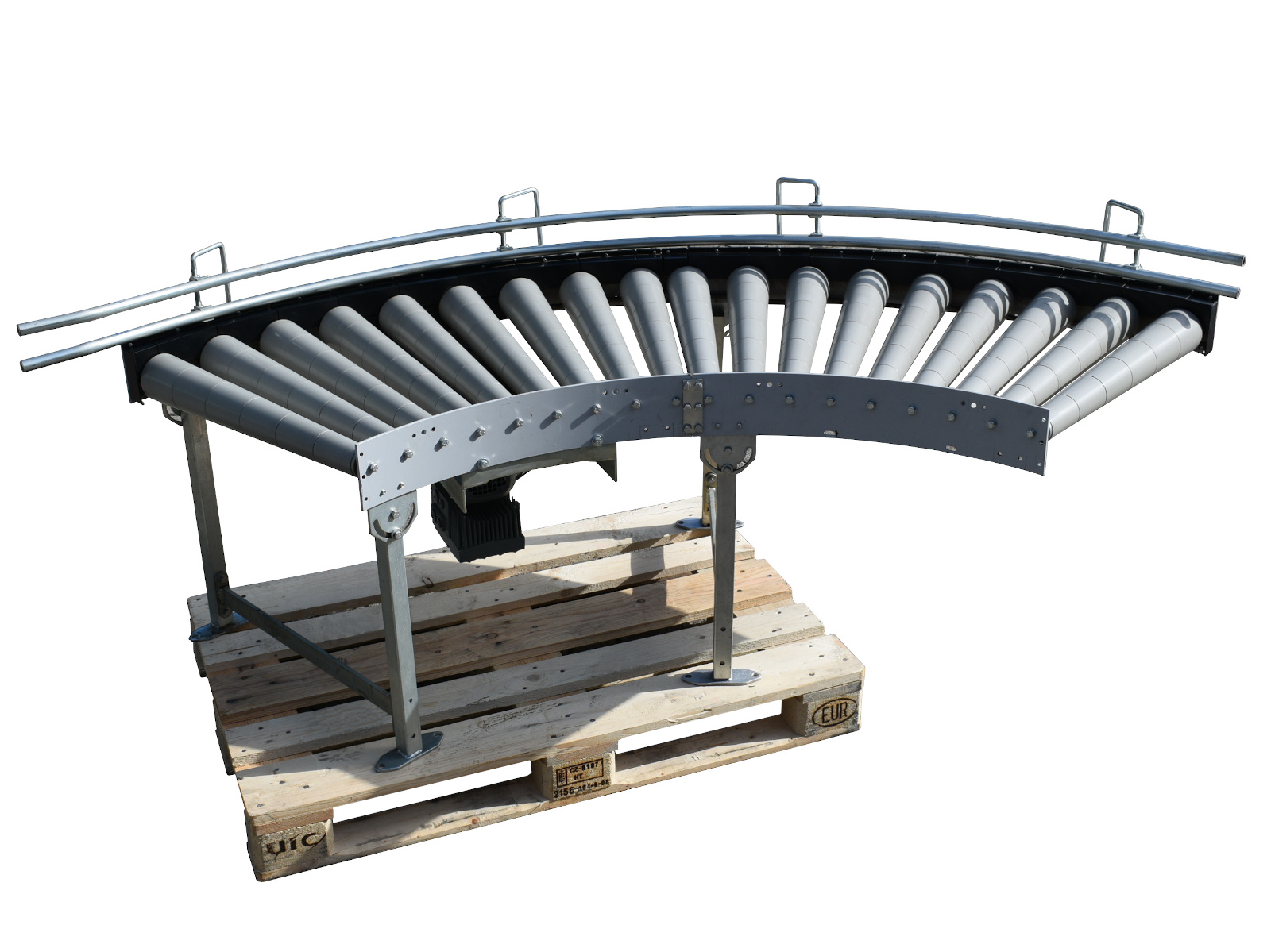

Diese 90° Rollenbahnkurve vom Hersteller Transnorm System hat eine Förderbreite von ca. 600 mm und eignet sich ideal zum Fördern von Paketen oder Stückgut. Die Förderhöhe beträgt 640 mm und kann flexibel um bis zu 250 mm auf maximal 890 mm erhöht werden. Zusätzlich kann auch die Seitenführung um 100 mm in der Höhe verstellt werden. Der Antriebsmotor von SEW-Eurodrive ist mit einem Umrichter ausgestattet, sodass die Fördergeschwindigkeit variabel verstellbar ist.

Hersteller: Transnorm System

Technische Details Rollenbahnkurve:

• Gesamtmaße: ca. 2.230 x 670 x 795 mm (LxBxH)
• Außenradius: ca. 1.400 mm
• Innenradius: ca. 750 mm
• Förderbreite: ca. 600 mm
• Förderhöhe: ca. 640 ... 890 mm (H)

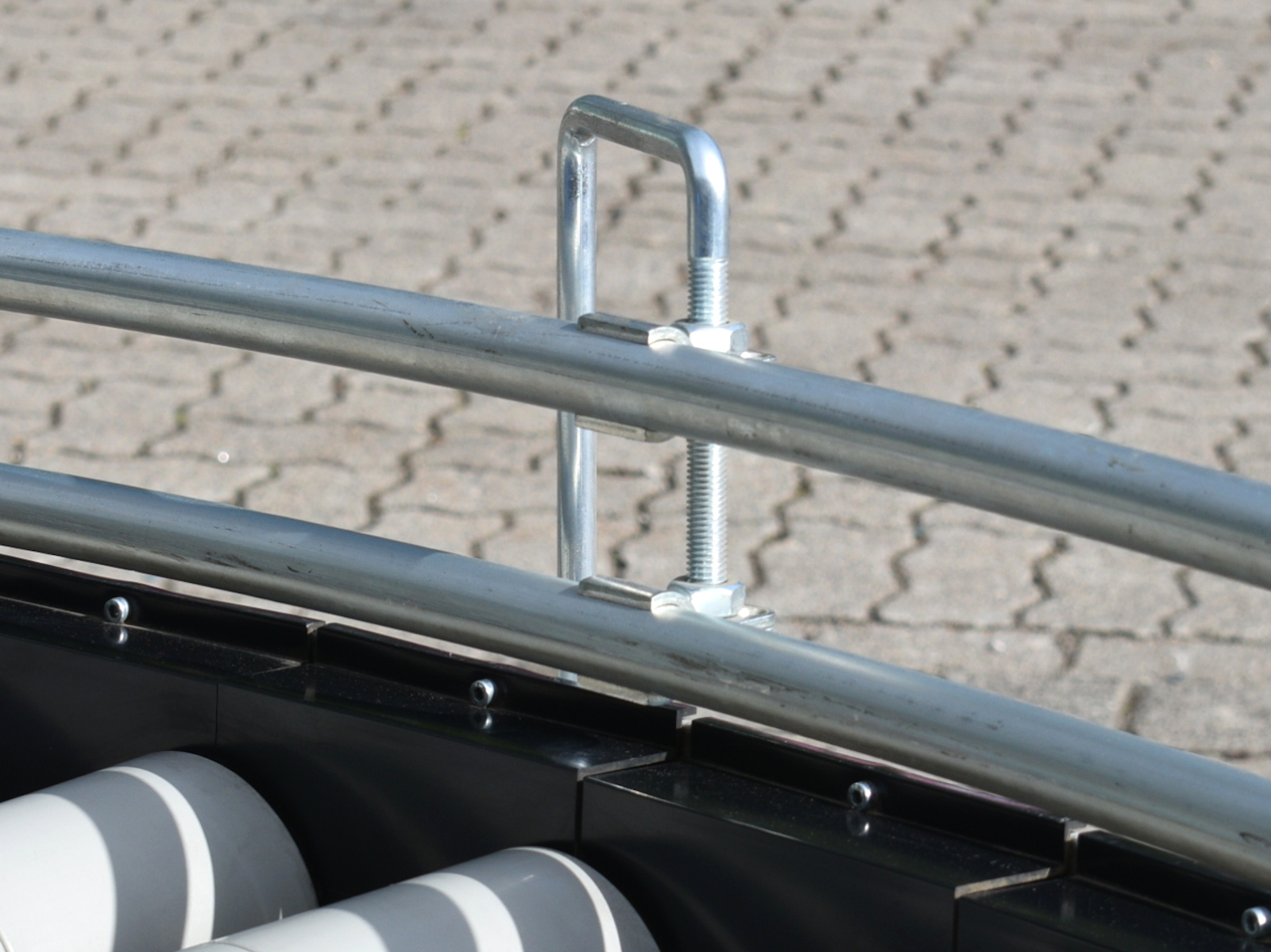

• Seitenführung: ca. 120 ... 220 mm (H)
• Profilhöhe: ca. 120 mm
• Rollenlänge: ca. 610 mm

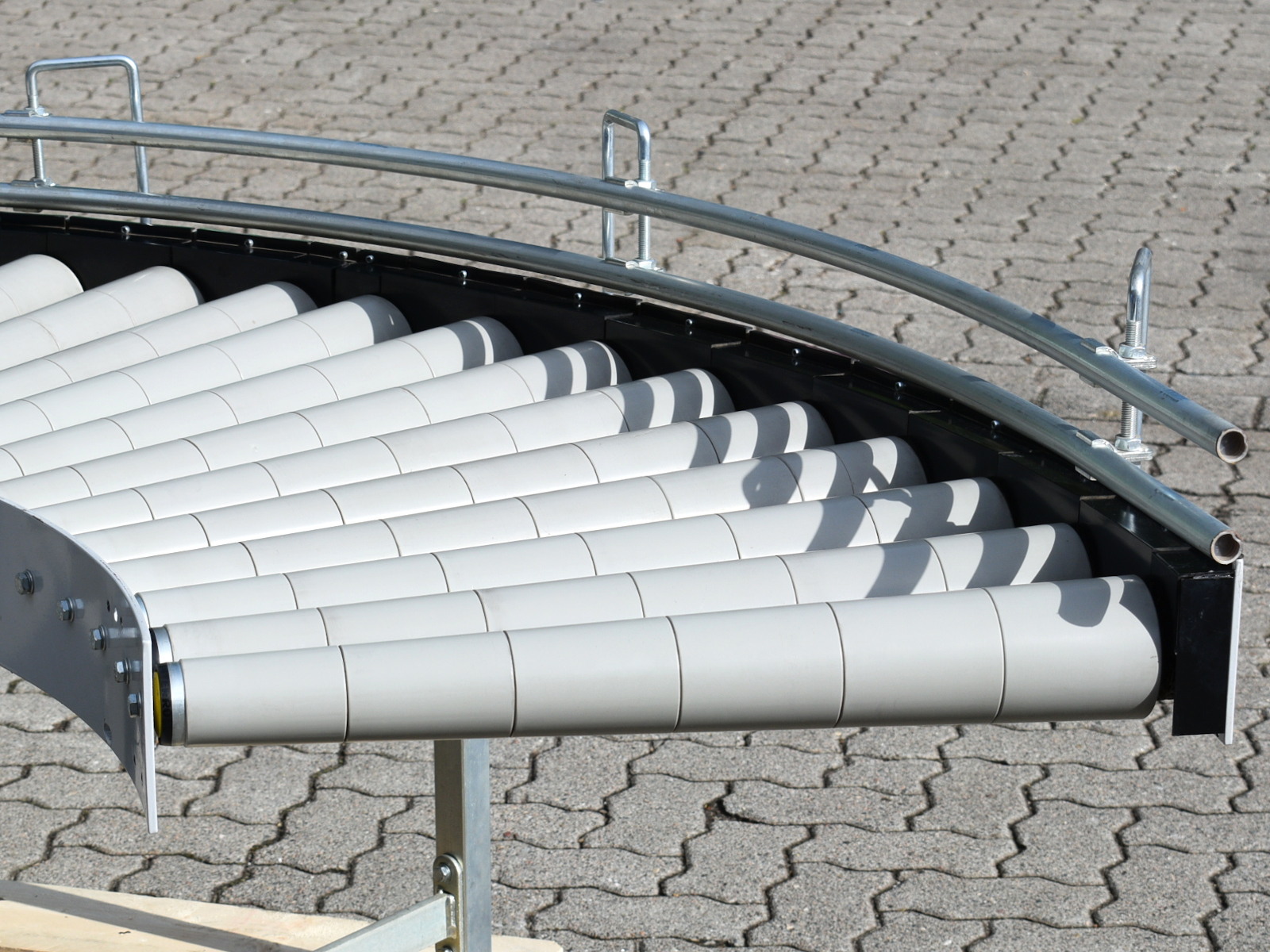

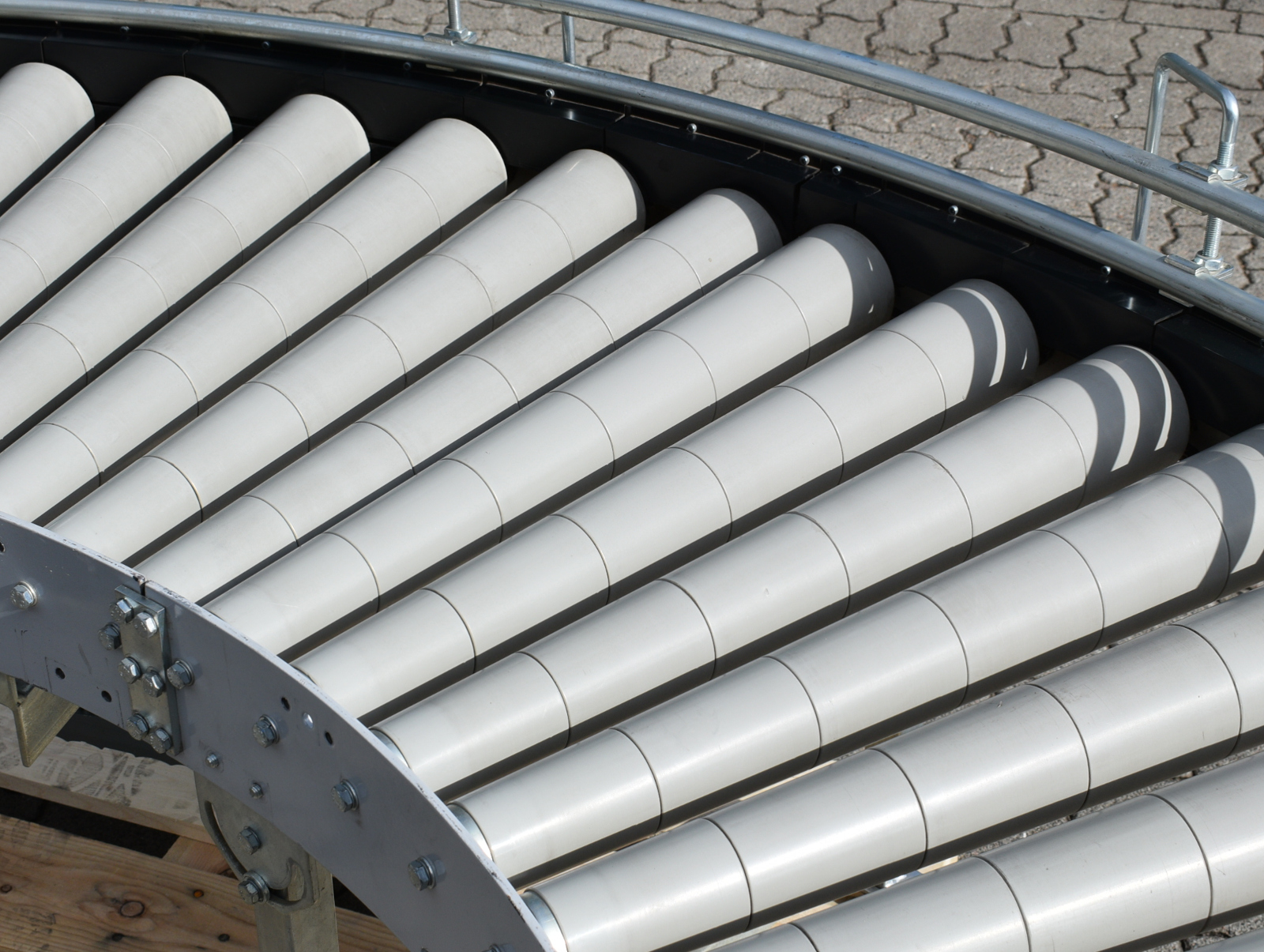

• Rollenanzahl: 18 Stück konisch
• Rollen Ø konisch: ca. 54 ... 90 mm
• Achsabstand innen: ca. 70 mm
• Achsabstand außen: ca. 140 mm
• Material:
  • Profil: Stahl, weiß lackiert
  • Gestell / Seitenführung: Stahl, verzinkt
• Gewicht: ca. 100 kg

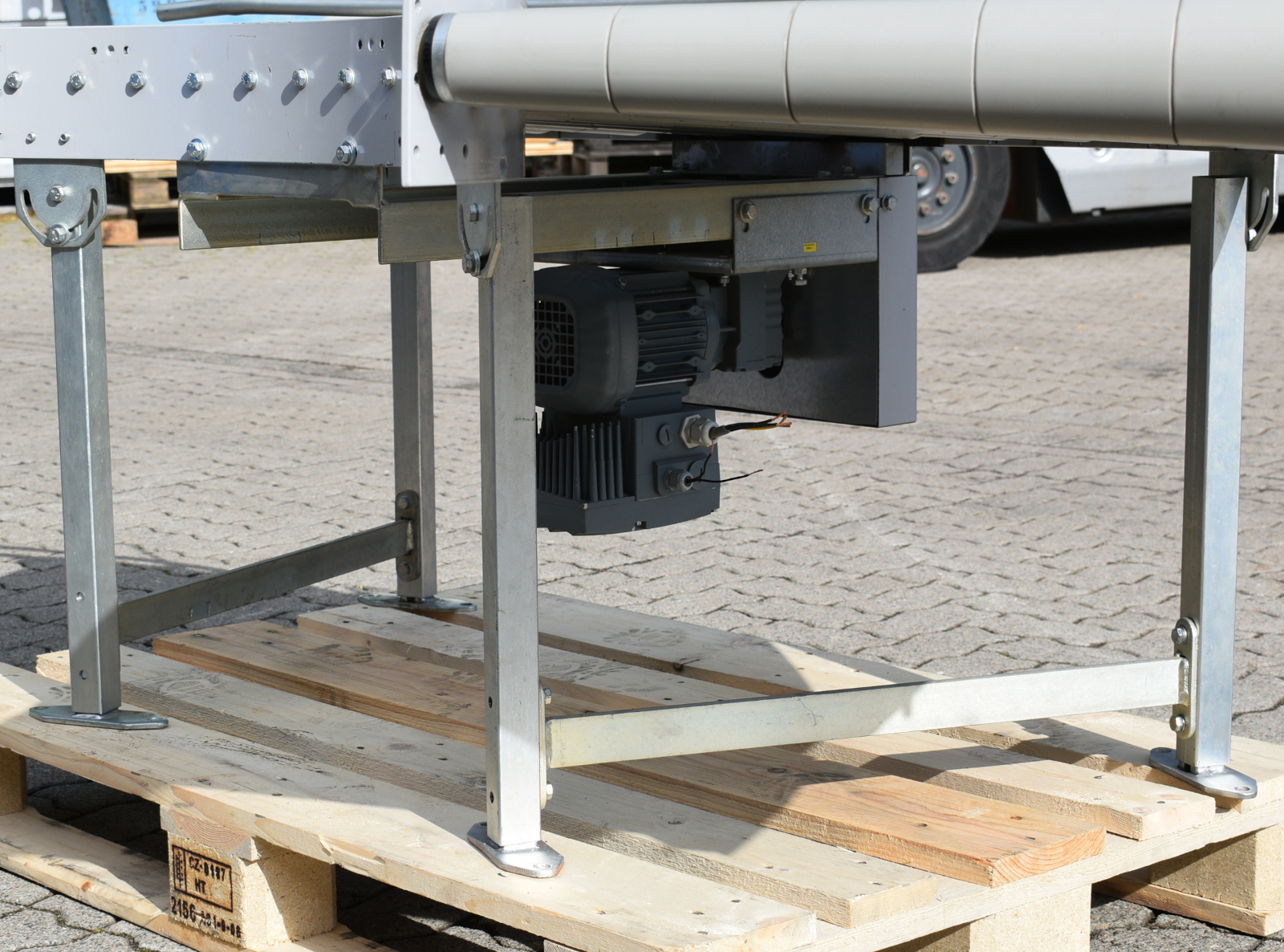

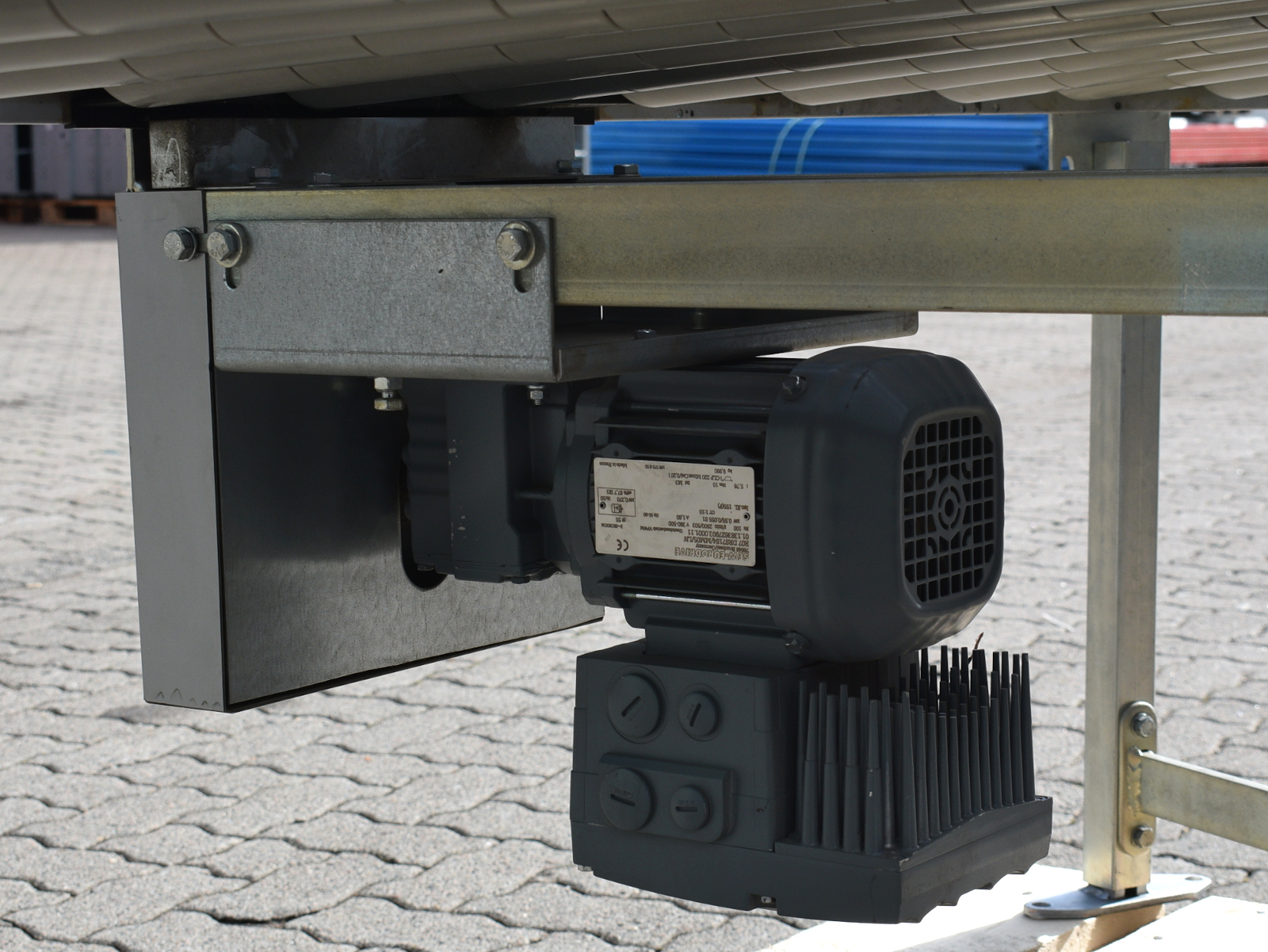

Antriebsmotor mit Umrichter:

• Hersteller: SEW-Eurodrive
• Typ: R07 DRS71S4/MM05/LN
• Betriebsspannung bei 100 Hz: 380 ... 500 V
• Leistung bei 50 Hz: 0,37 kW
• Drehzahl bei 100 Hz: 2.900 / 503 U/min
• Übersetzung: 5,76 : 1
• Schutzart: IP 55

Lieferumfang: Eine 90° Rollenbahnkurve.

Hinweis: Zustand siehe Bilder.
