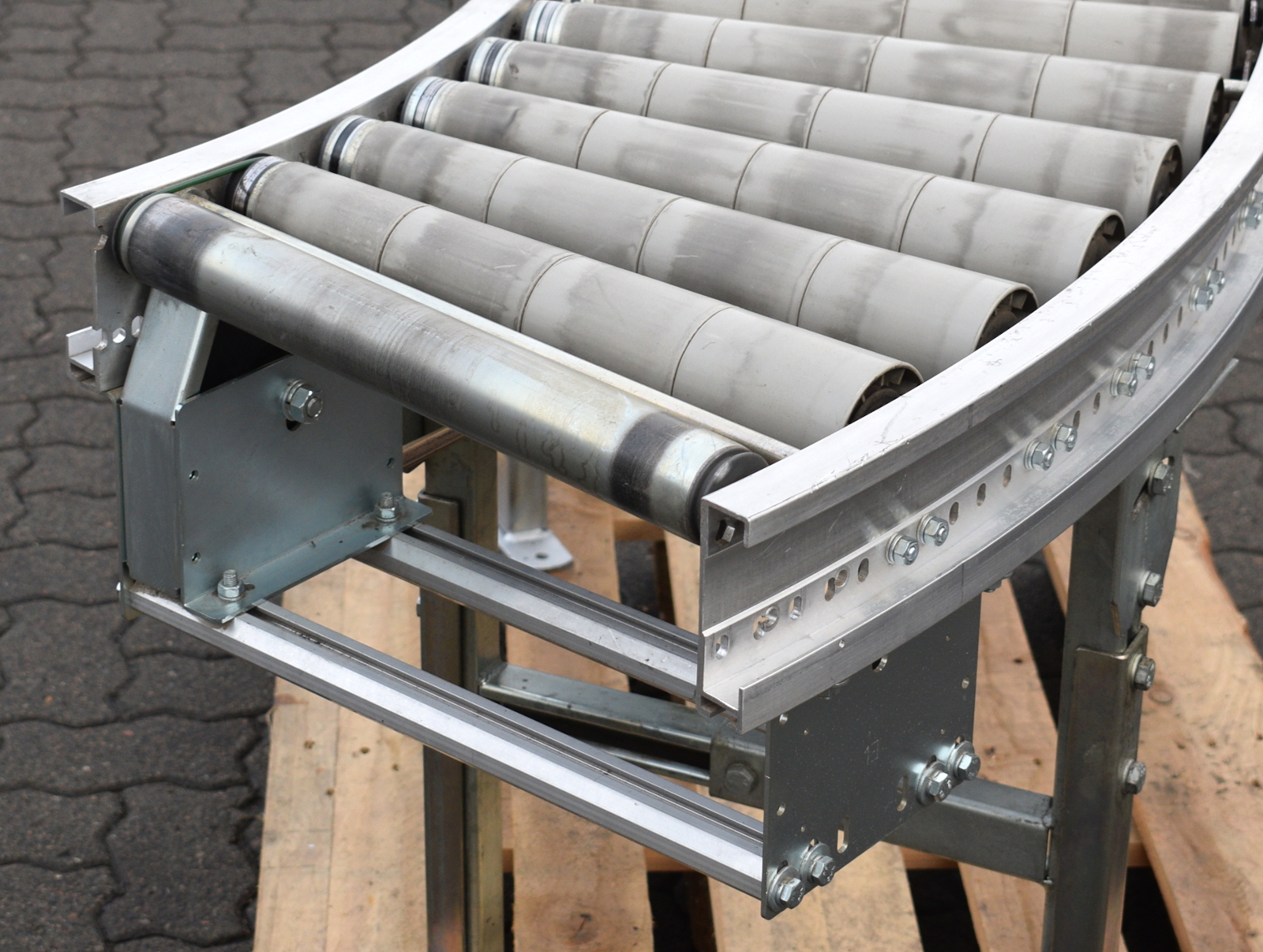

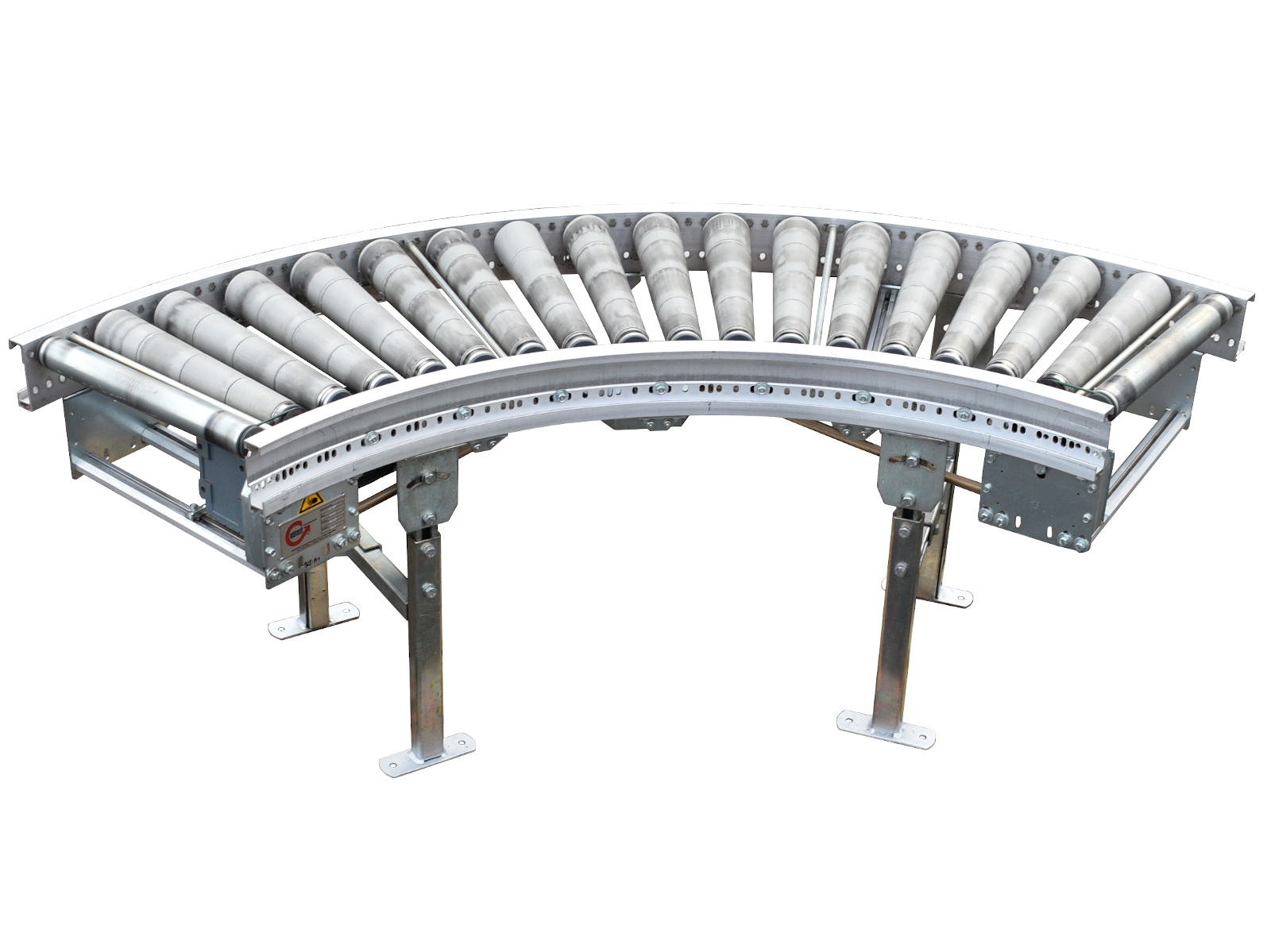

Eine 90° Rollenbahnkurve mit Antrieb

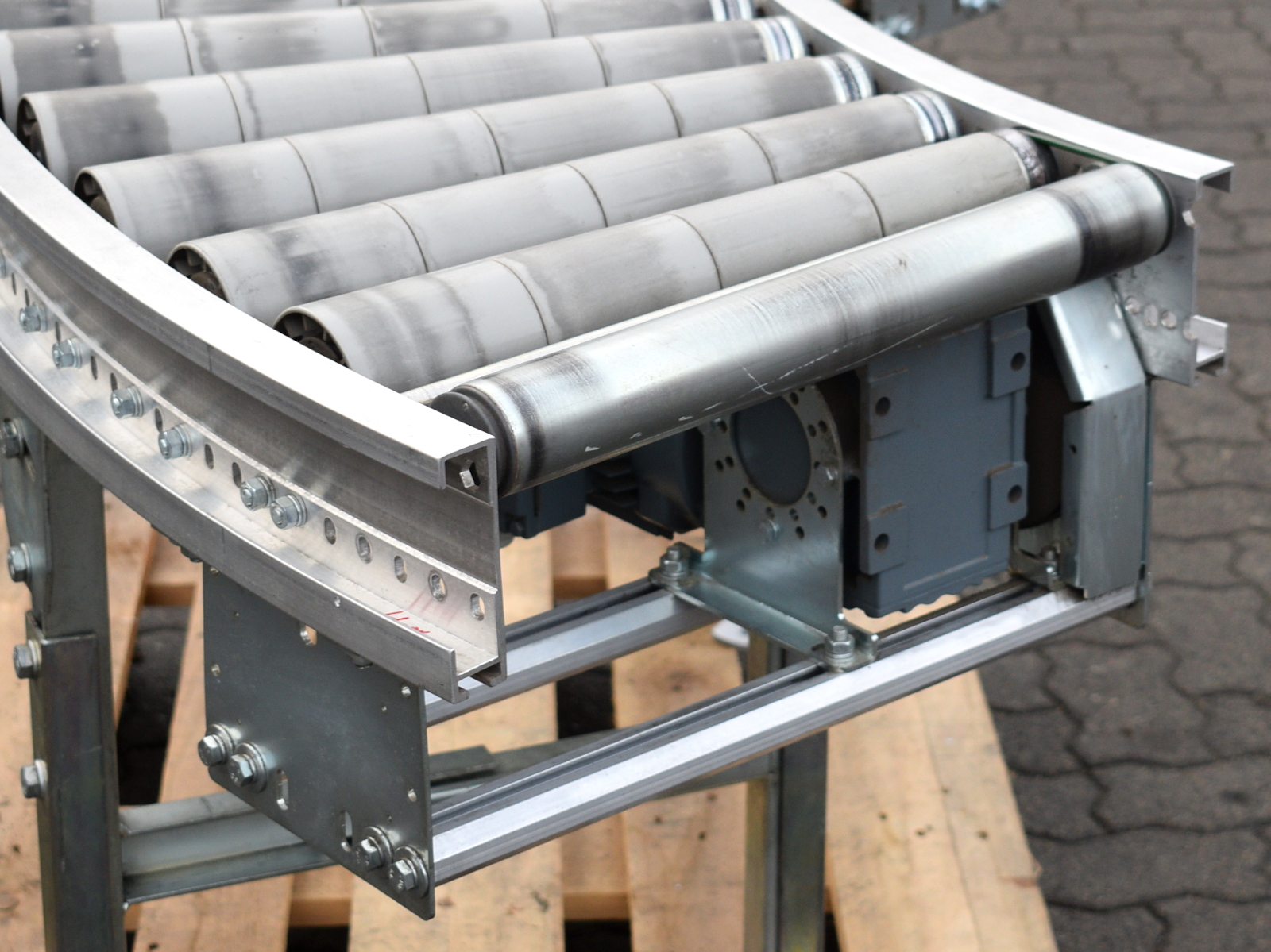

Diese 90° Rollenbahnkurve mit Antrieb hat einer Förderbreite von ca. 420 mm und eignet sich ideal zum Fördern von Paketen oder Stückgut. Der Antriebsmotor mit einer Leistung von 0,37 kW ist unter der Rollenbahnkurve befestigt. Die Förderhöhe beträgt 690 mm und kann flexibel um bis zu 200 mm, auf maximal 890 mm erhöht werden.

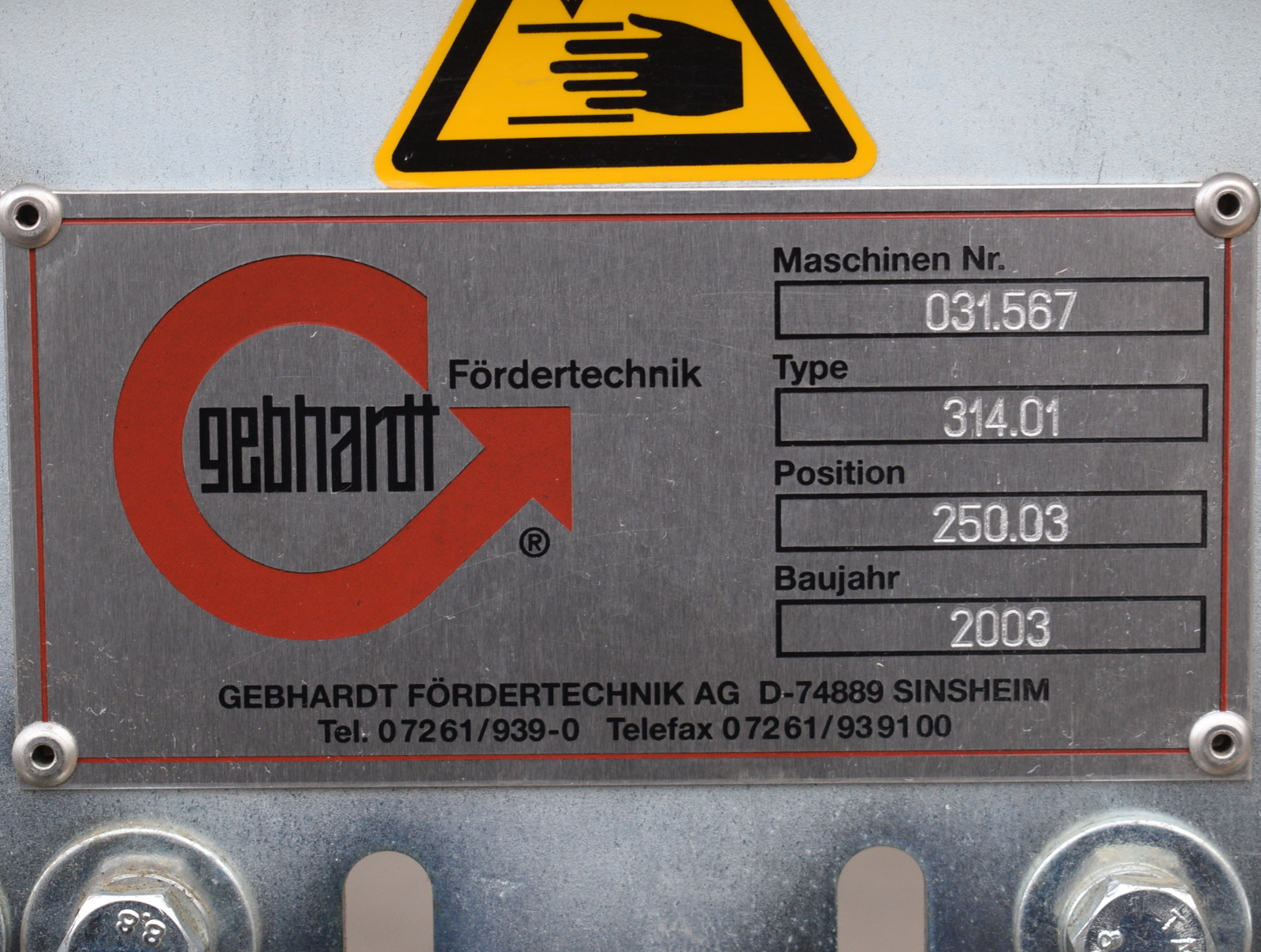

Hersteller: Gebhardt Fördertechnik

Typ: 314.01

Technische Details Rollenbahnkurve:

• Gesamtmaße: ca. 1.570 x 510 x 690 mm (LxBxH)
• Außenradius: ca. 1.290 mm
• Innenradius: ca. 770 mm
• Förderbreite: ca. 420 mm
• Nutzbreite: ca. 430 mm
• Förderhöhe: ca. 690 ... 890 mm (H)

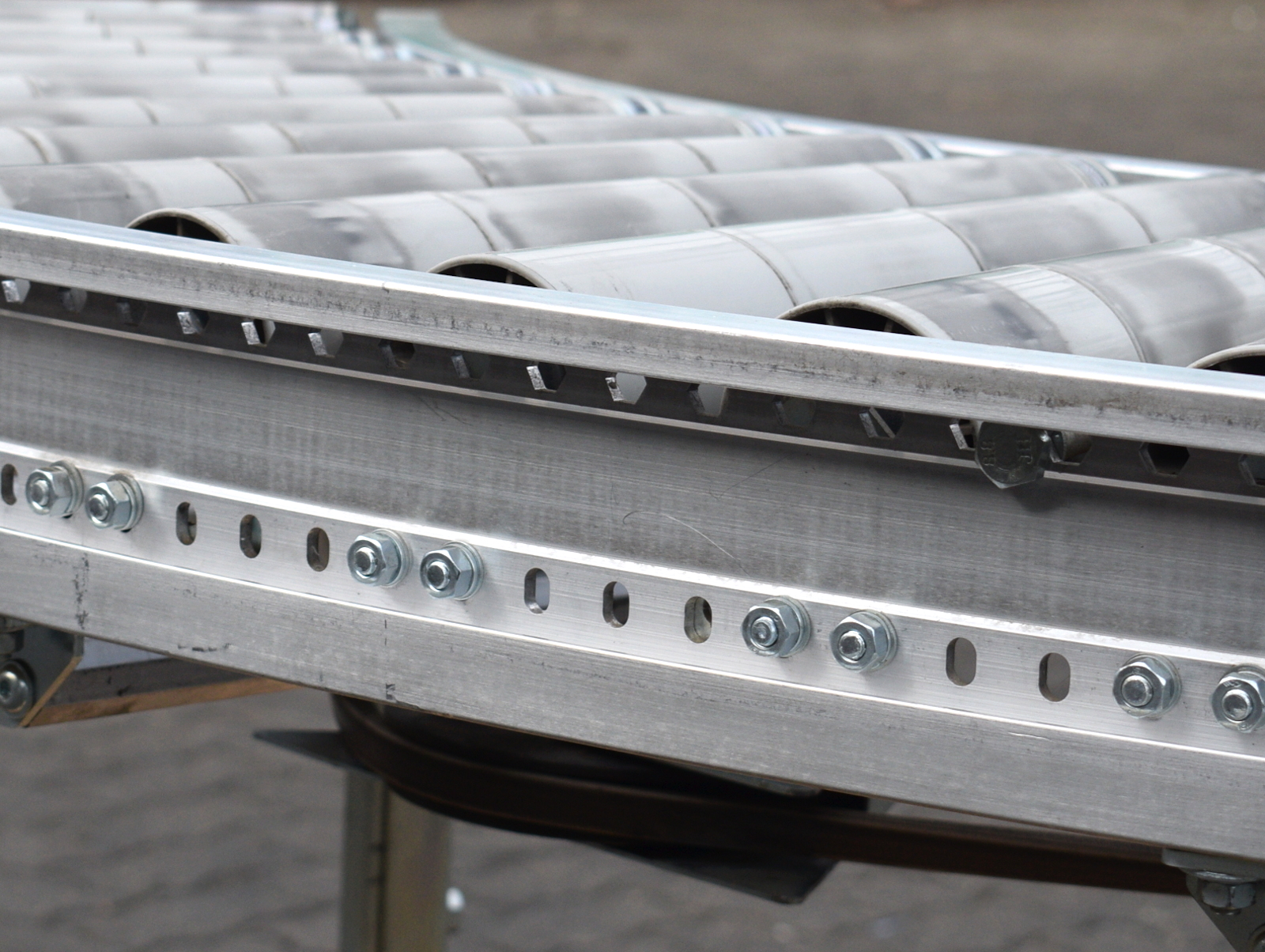

• Profilhöhe: ca. 110 mm
• Rollenlänge: ca. 420 mm

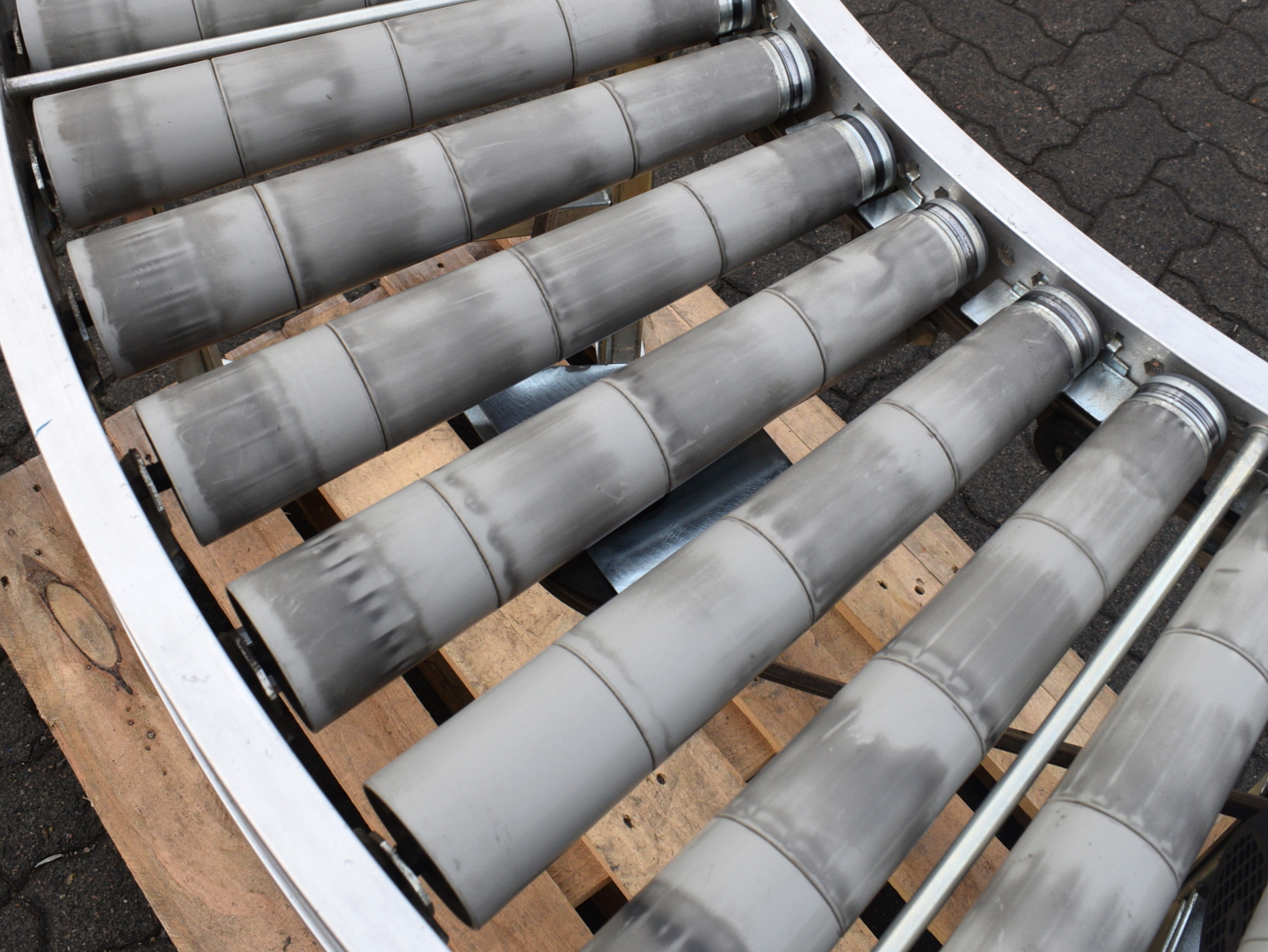

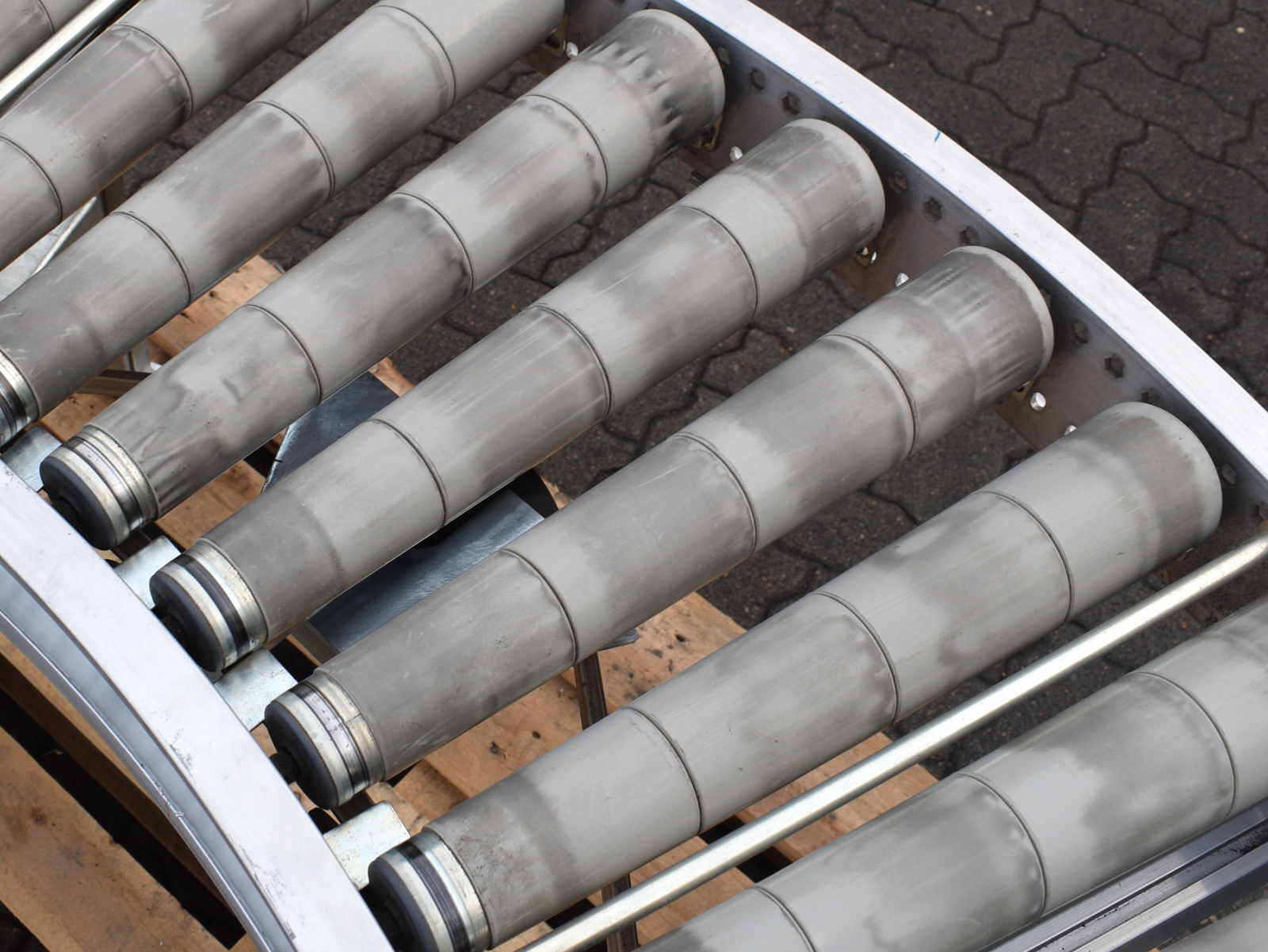

• Rollenanzahl: 18 Stück, davon 16 Stück konisch
• Rollen Ø konisch: ca. 50 ... 75 mm
• Achsabstand innen: ca. 80 mm
• Achsabstand außen: ca. 120 mm
• Fördergeschwindigkeit: 0,40 m/s
• Material:
• Rollenbahn: Aluminium
• Ständer / Tragrollen: Stahl
• Gewicht: ca. 45 kg

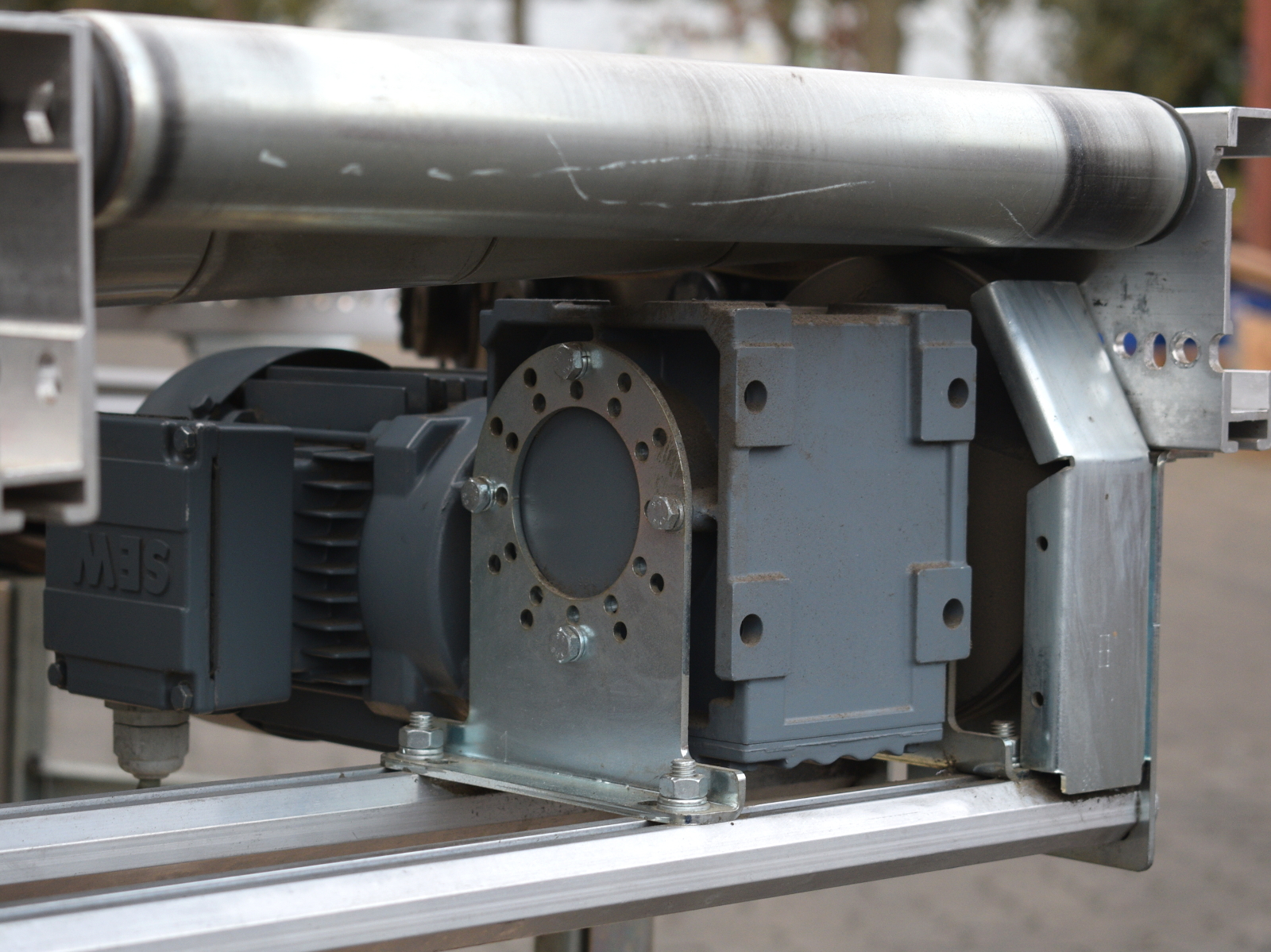

Technische Details Getriebemotor:

• Hersteller: SEW-Eurodrive
• Typ: W30 DT71D4
• Leistung: 0,37 kW
• Versorgungsspannung: 230 / 400 V Δ / Y
• Stromaufnahme: 2,00 / 1,15 A
• Drehzahl max.: 1.380 / 42 U/min
• Übersetzung: i = 32,50 : 1
• Schutzart: IP 54

Lieferumfang: Eine 90° Rollenbahnkurve mit Antrieb.

Hinweis: Zustand siehe Bilder.
