VanDerLande Rollenbahnkurve 90° Bahnbreite 430 mm Förderkurve angetrieben Kurvenförderer

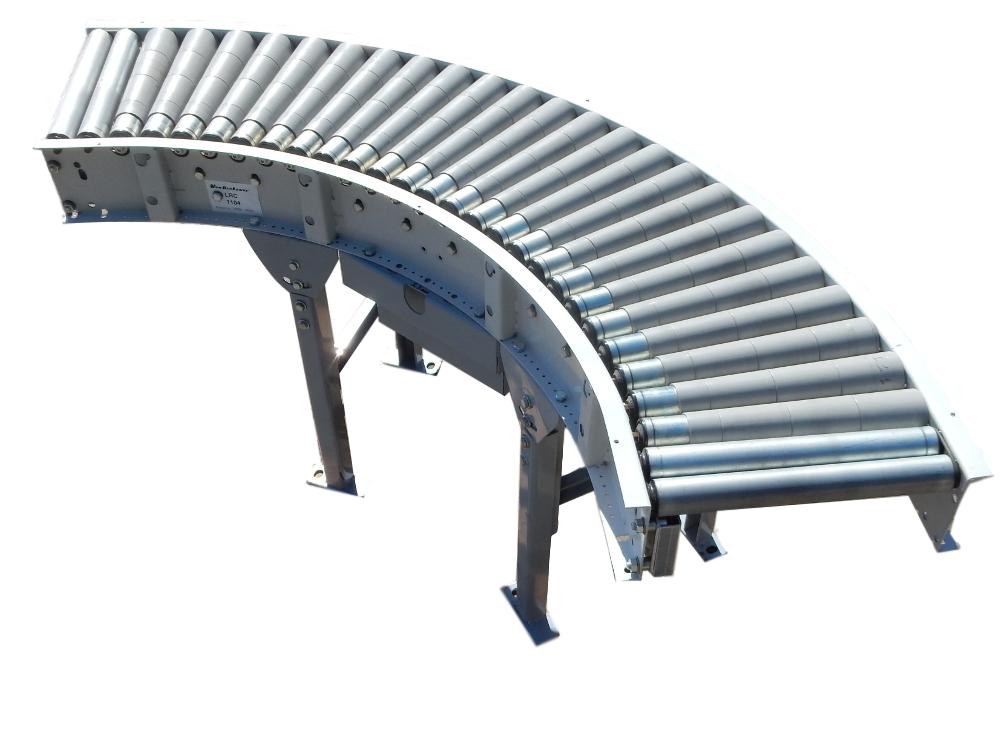

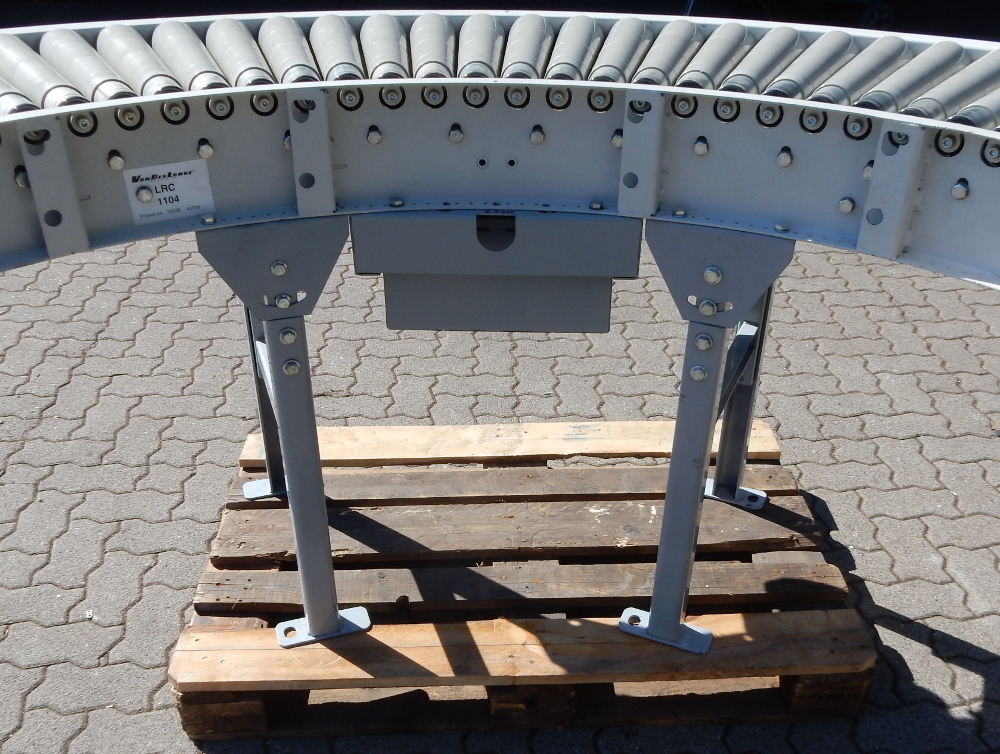

Eine Rollenbahnkurve

Diese Förderkurve mit geringem Rollenabstand eignet sich auch zum Fördern von kleinerem Stückgut wie z.B. Kisten, Kartons und Päckchen. Die Tragrollen werden über einen Rundriemenantrieb unterhalb der Bahn angetrieben.

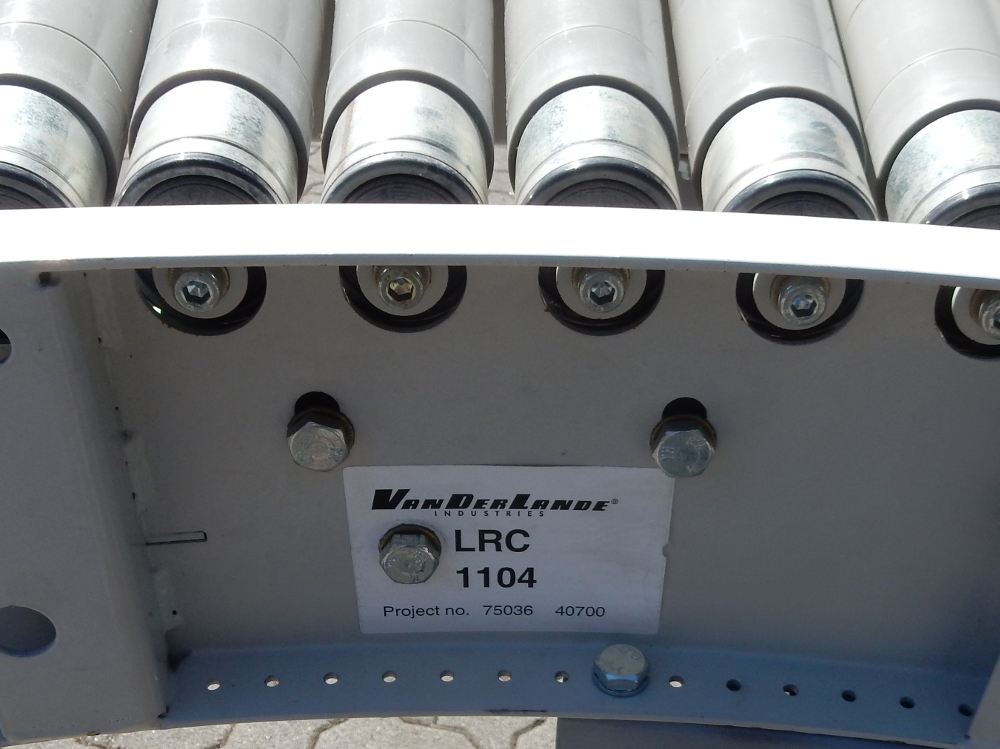

Hersteller: VanDerLande

Technische Details:

• Gesamtmaße: ca. 2.010 x 800 x 915 mm (BxTxH)
• Arbeitshöhe: ca. 915 ... 1.215 mm
• Förderwinkel: ca. 90 °
• Fördergeschwindigkeit: ca. 1,33 m/s
• Profilhöhe: ca. 165 mm
• Förderbreite: ca. 430 mm
• Außenradius: ca. 780 mm
• Innenradius: ca. 280 mm
• Profilbreite: ca. 500 mm

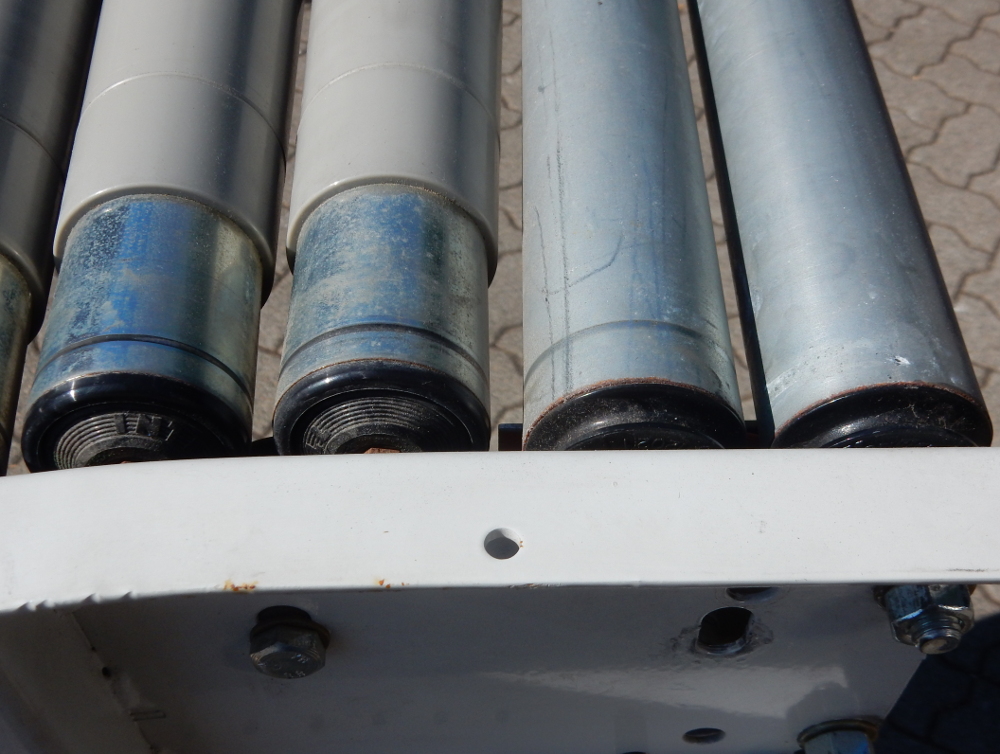

• Rollenlänge: ca. 400 mm
• Rollenlänge konisch: ca. 420 mm
• Rollendurchmesser: ca. 50 mm
• Rollendurchmesser konisch: ca. 50 ... 80 mm

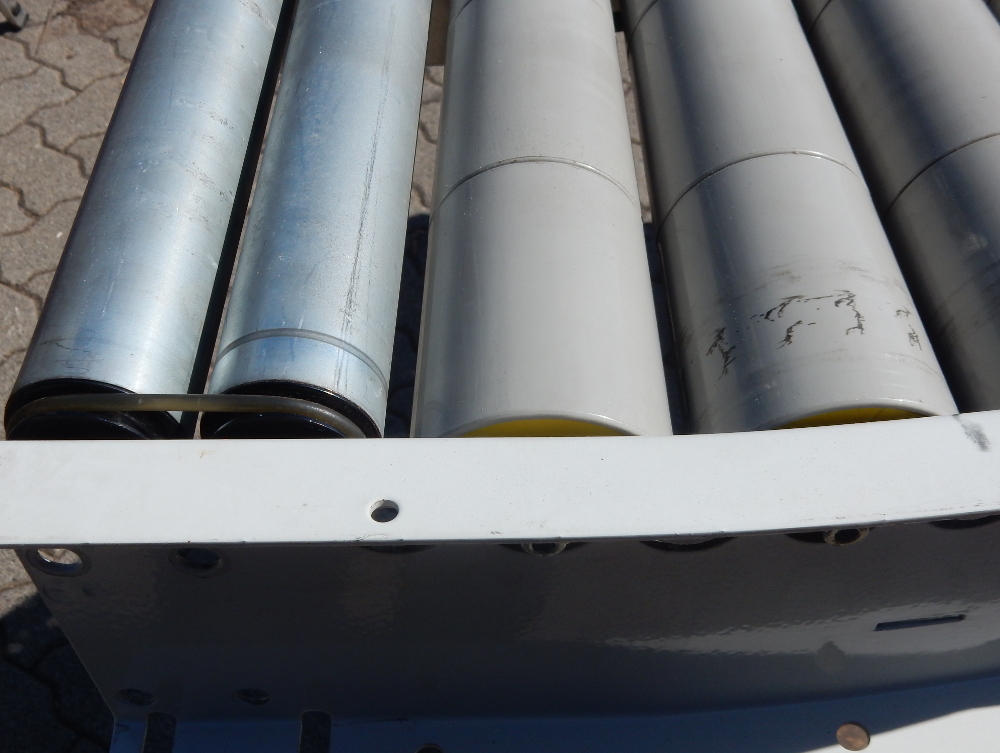

• Rollenanzahl: 28 Stück davon 24 Stück konisch
• Achsabstand innen: ca. 60 mm
• Achsabstand außen: ca. 100 mm
• Gewicht: ca. 160 kg

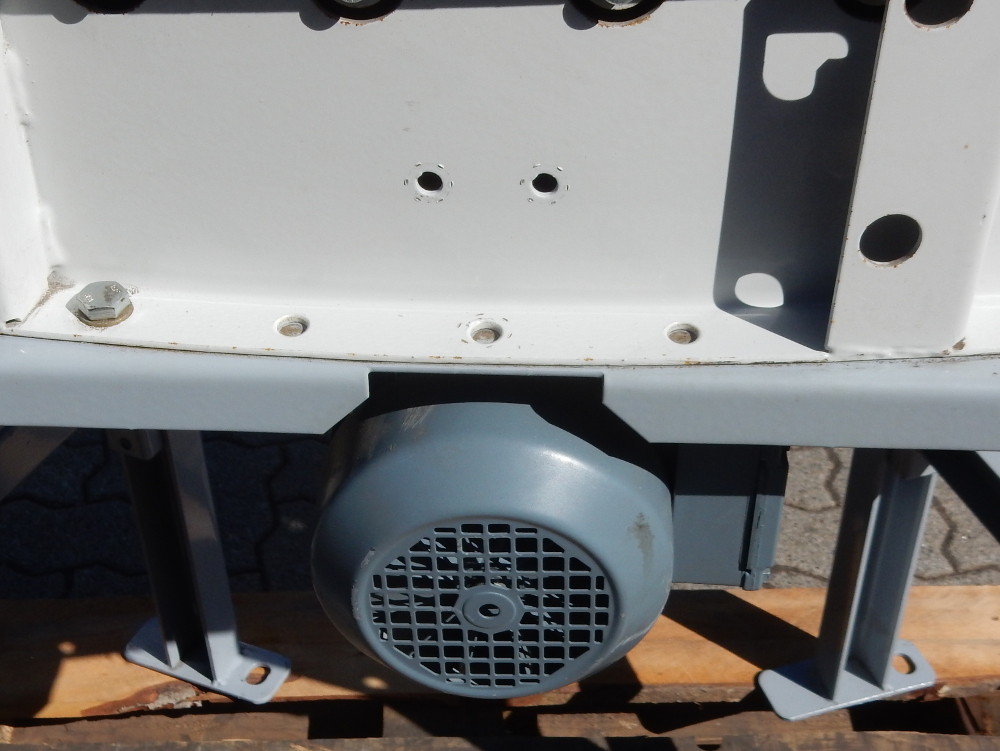

Antriebsmotor:

• Hersteller: Vector
• Typ: R27 DT80K4
• Betriebsspannung bei 50 Hz: 220 ... 240 V ∆ / 380 ... 415 V Y
• Betriebsspannung bei 60 Hz: 240 ... 266 V ∆ / 415 ... 460 V Y
• Stromaufnahme bei 50 Hz: 3,05 / 1,75 A
• Stromaufnahme bei 60 Hz: 2,75 / 1,59 A
• Frequenz: 50/60 Hz
• Leistung: 0,55 kW
• Phasen: 3-polig
• Drehzahl: 87 / 106 U/min
• Schutzart: IP 54

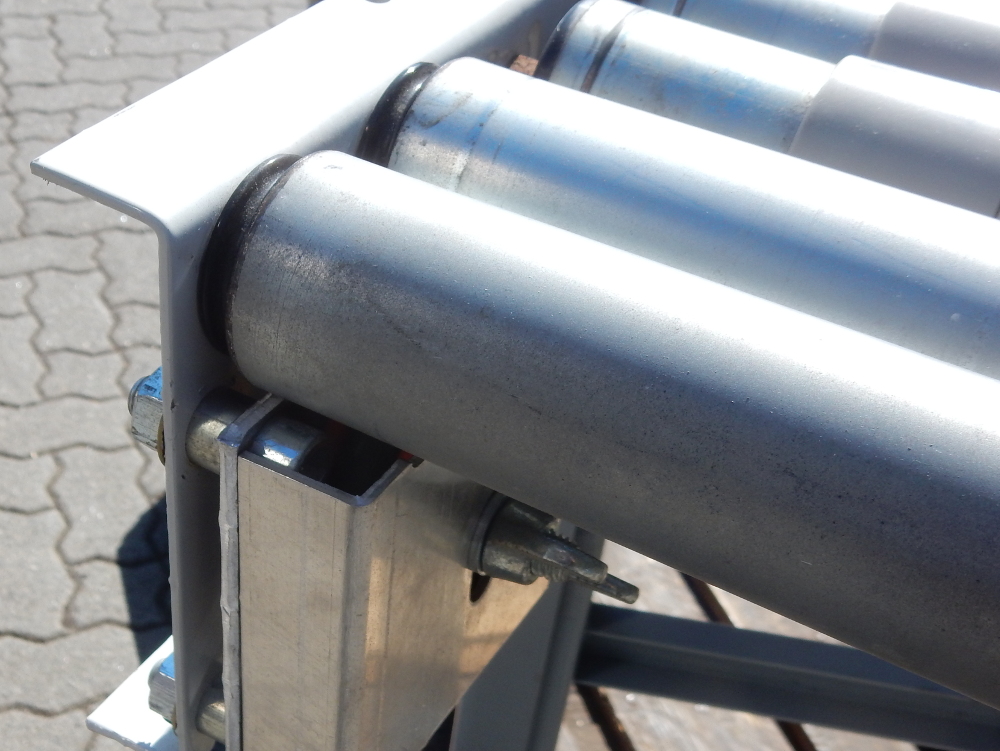

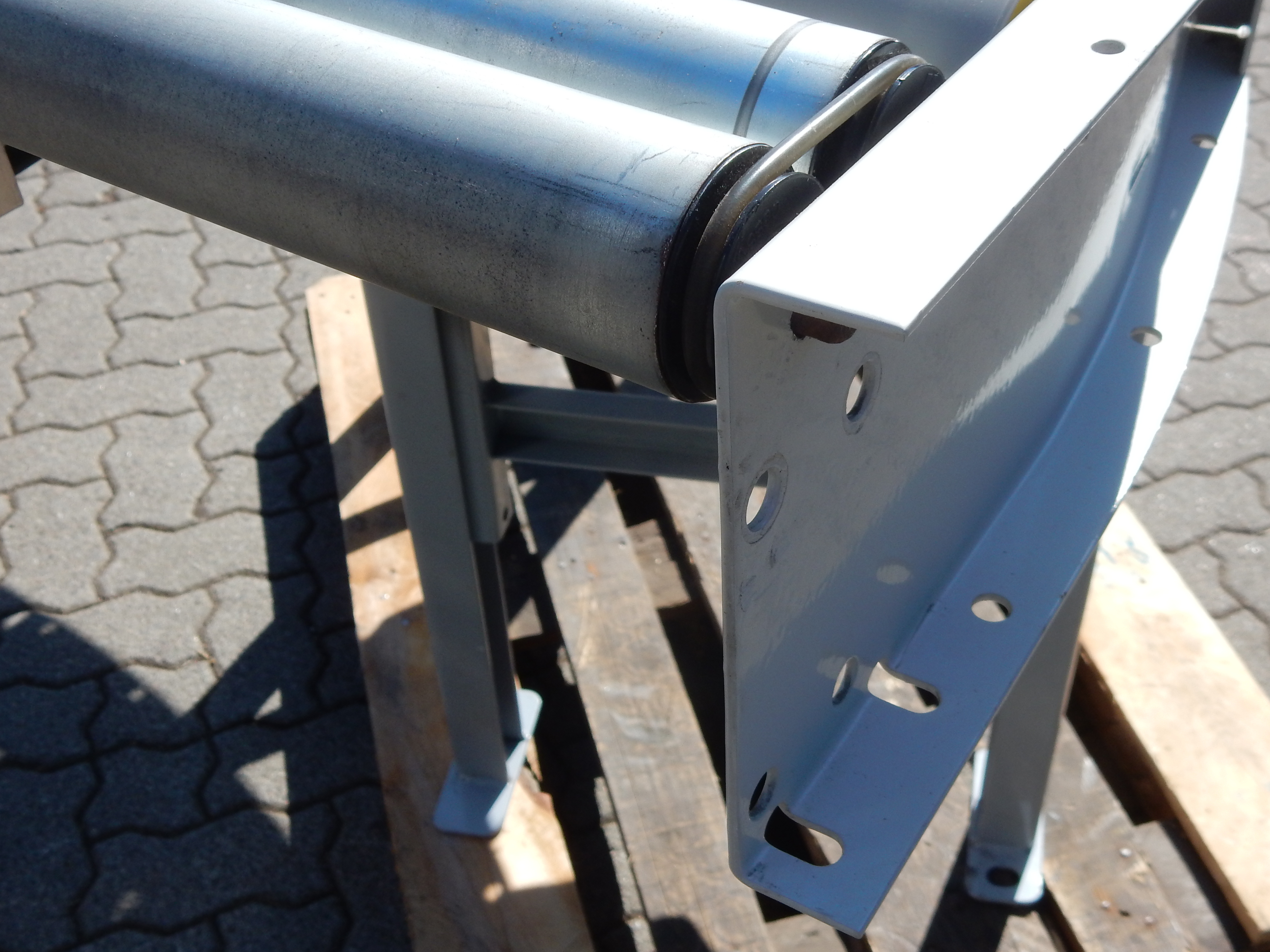

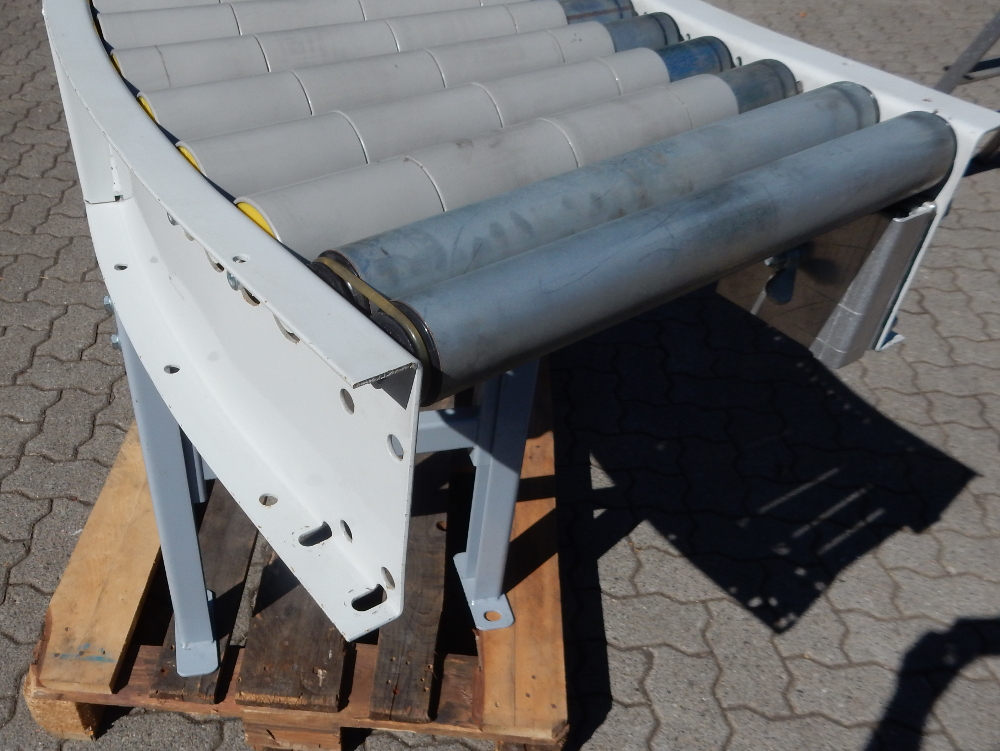

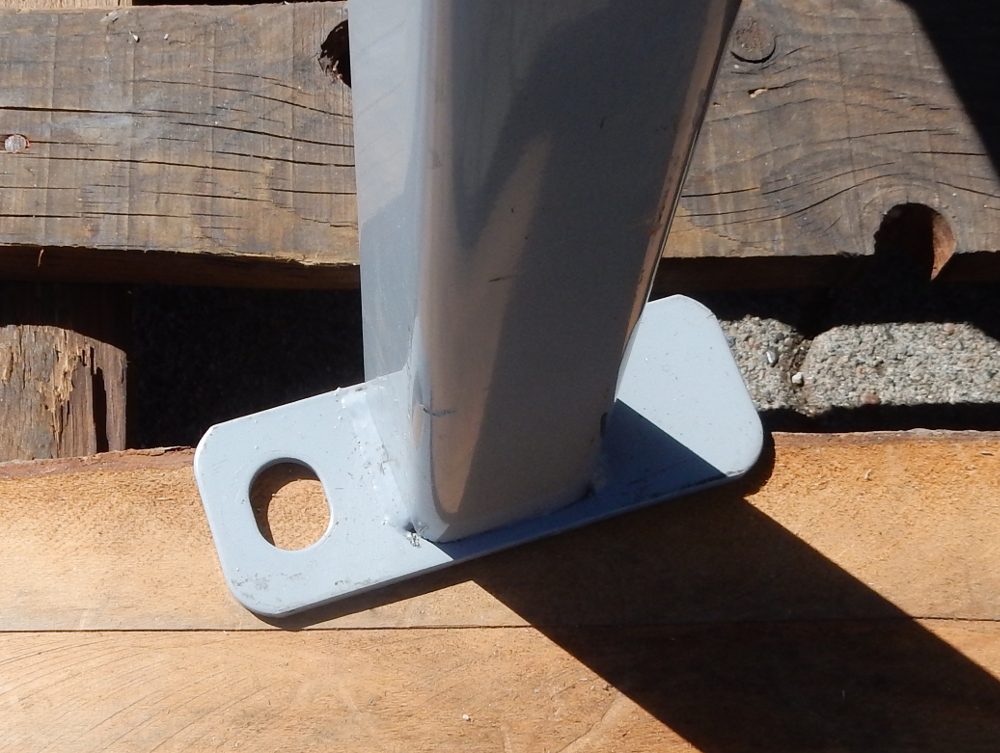

Hinweis: Zustand siehe Bilder.
