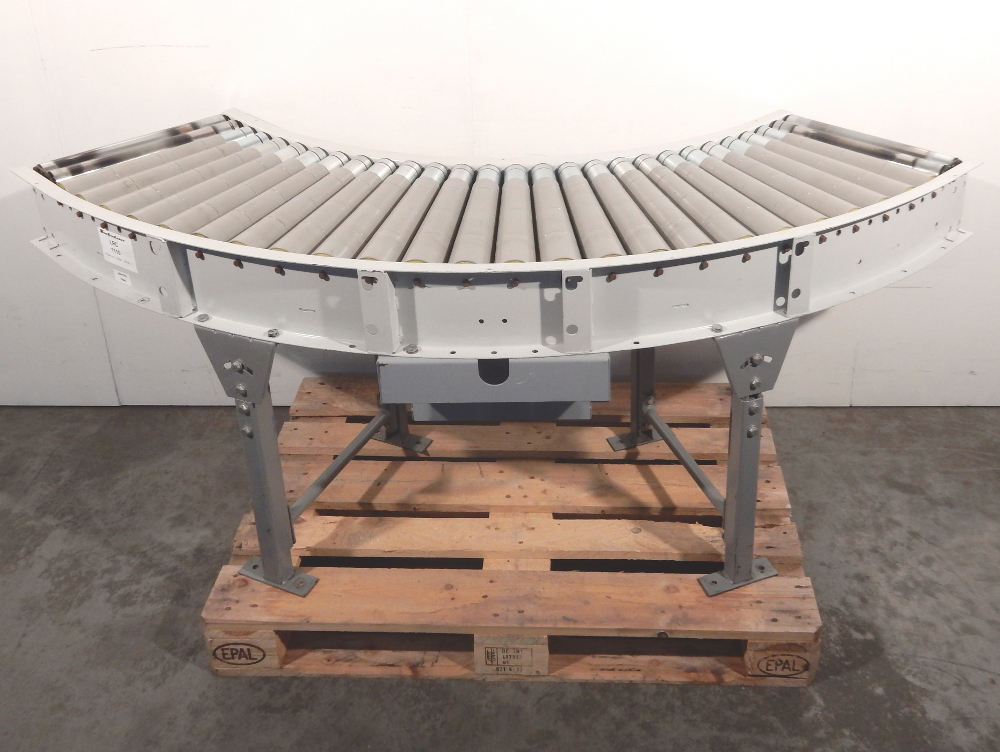

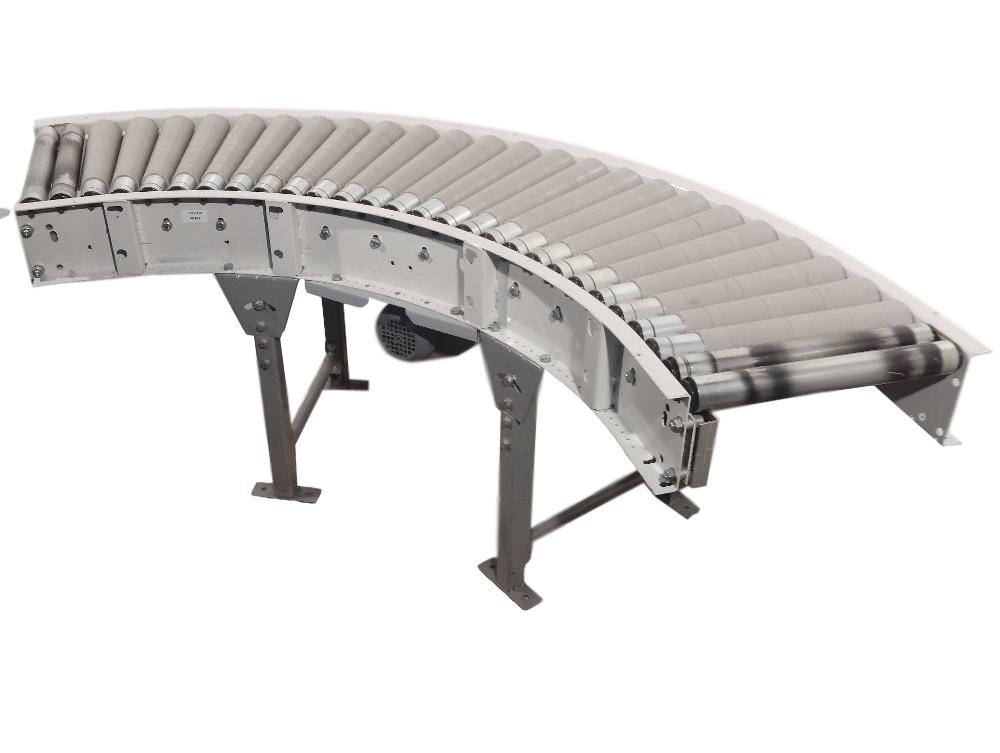

VanDerLande Rollenbahnkurve 90° Bahnbreite 500 mm Förderkurve angetrieben Rollenbahnkurve

Eine Rollenbahnkurve

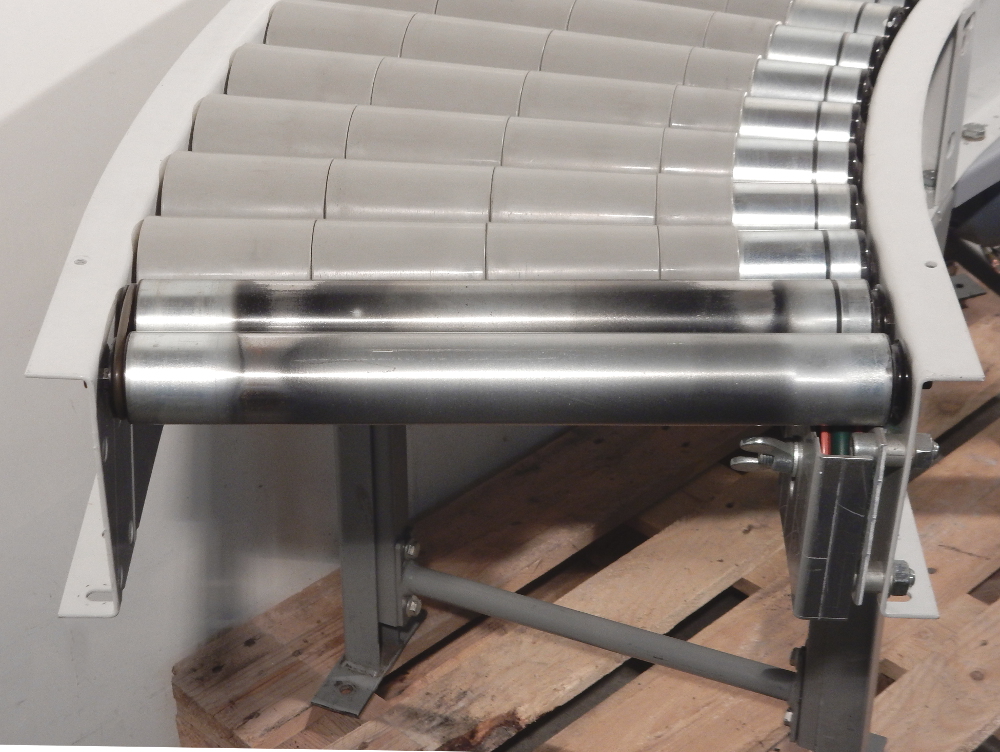

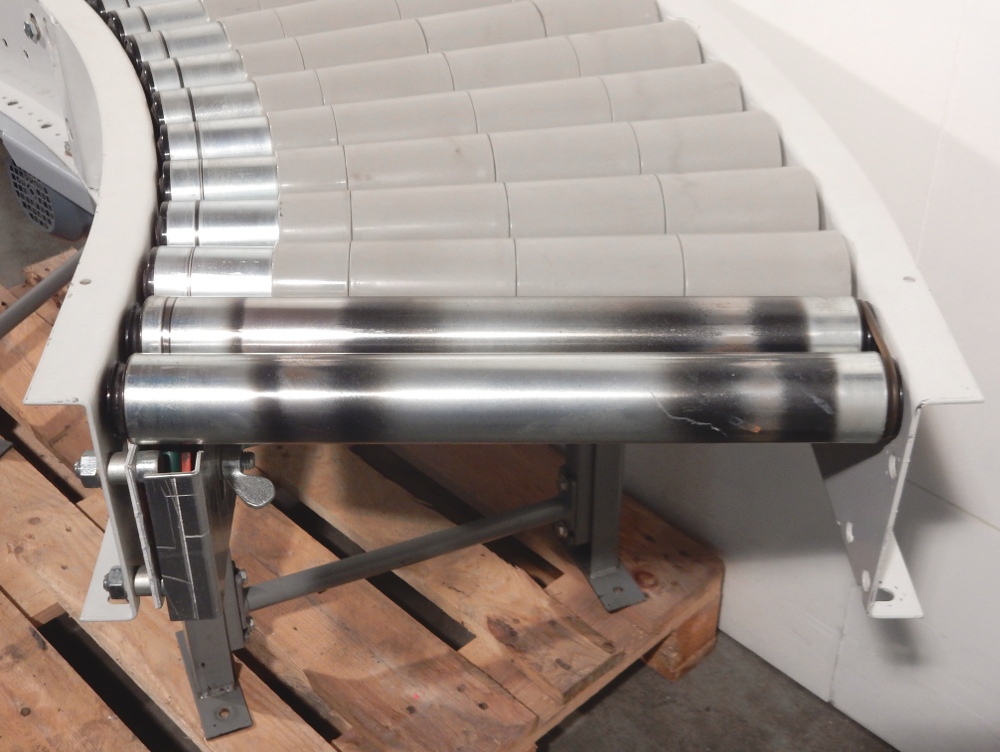

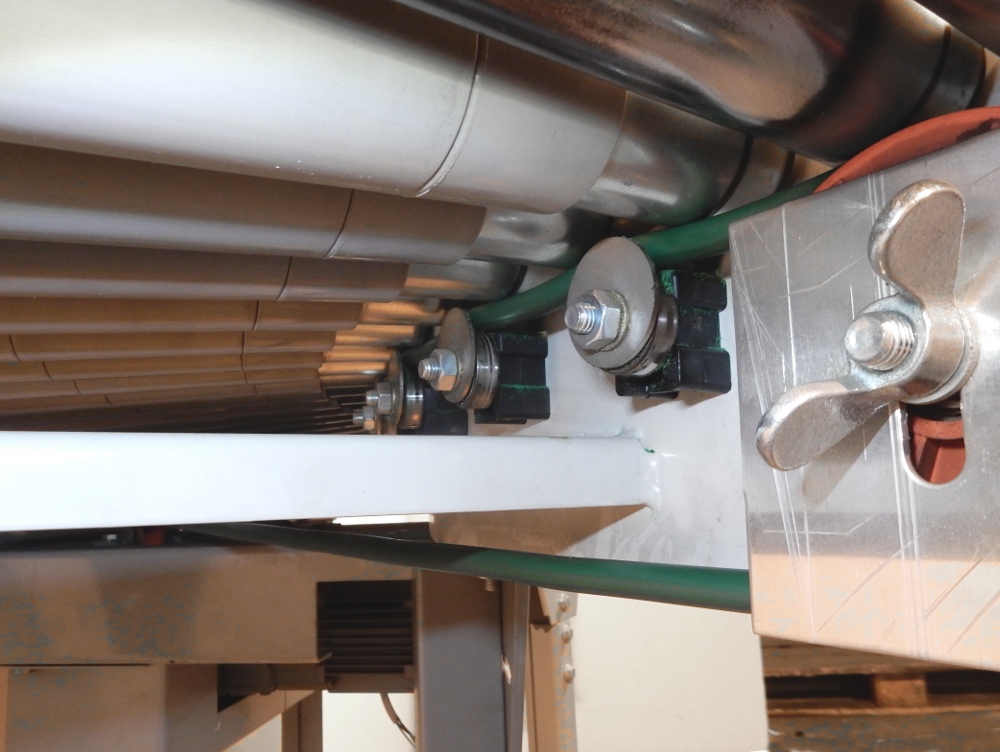

Diese Förderkurve mit geringem Rollenabstand eignet sich auch zum Fördern von kleinerem Stückgut wie z.B. Kisten, Kartons und Päckchen. Die Tragrollen werden über einen Rundriemenantrieb unterhalb der Bahn angetrieben. Der Riemen wird mittels Andruckröllchen gegen die Förderrollen gedrückt, so dass jede Tragrolle angetrieben wird.

Hersteller: VanDerLande

Typ: LRC 1110

Technische Details:

• Gesamtmaße: ca. 2.010 x 850 x 750 mm (BxTxH)
• Förderwinkel: ca. 90 °
• Fördergeschwindigkeit: ca. 0,7 m/s
• Förderlänge: ca. 1.850 mm
• Außenradius: ca. 1.450 mm
• Innenradius: ca. 830 mm
• Bahnbreite: ca. 500 mm
• Rollenlänge: ca. 420 mm
• Rollendurchmesser: ca. 50 mm
• Rollenanzahl:

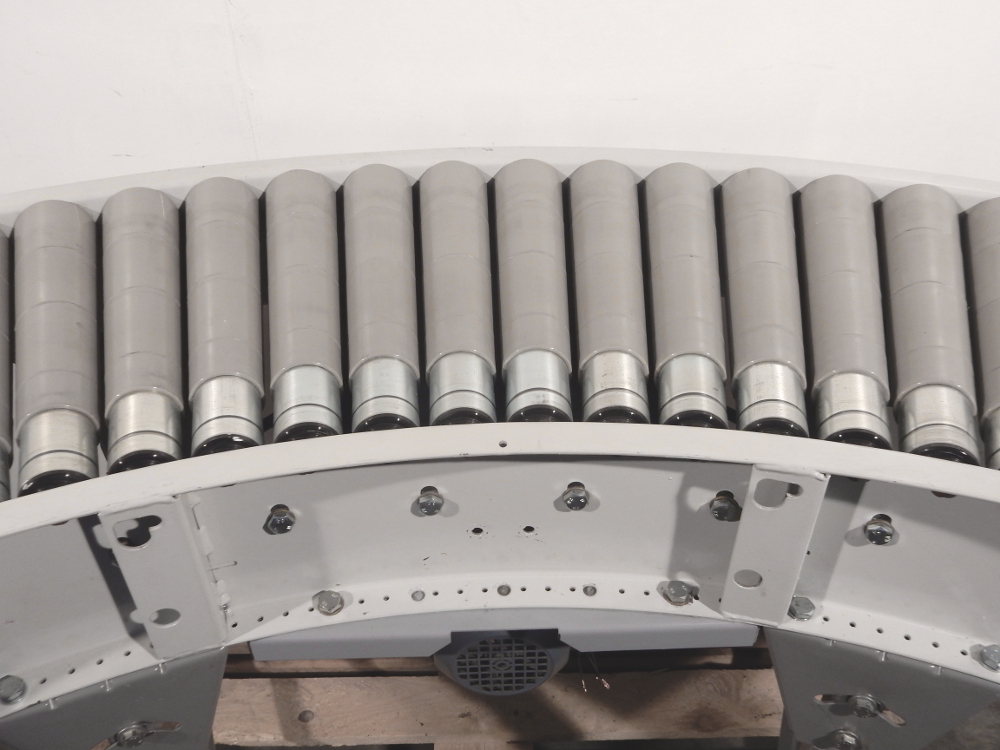

• 24 Stück mit Konus
• 4 Stück zylindrisch mit Sicke
• Achsabstand innen: ca. 55 mm
• Achsabstand außen: ca. 84 mm
• Konusaußendurchmesser: ca. 77 mm
• Gewicht: ca. 113 kg

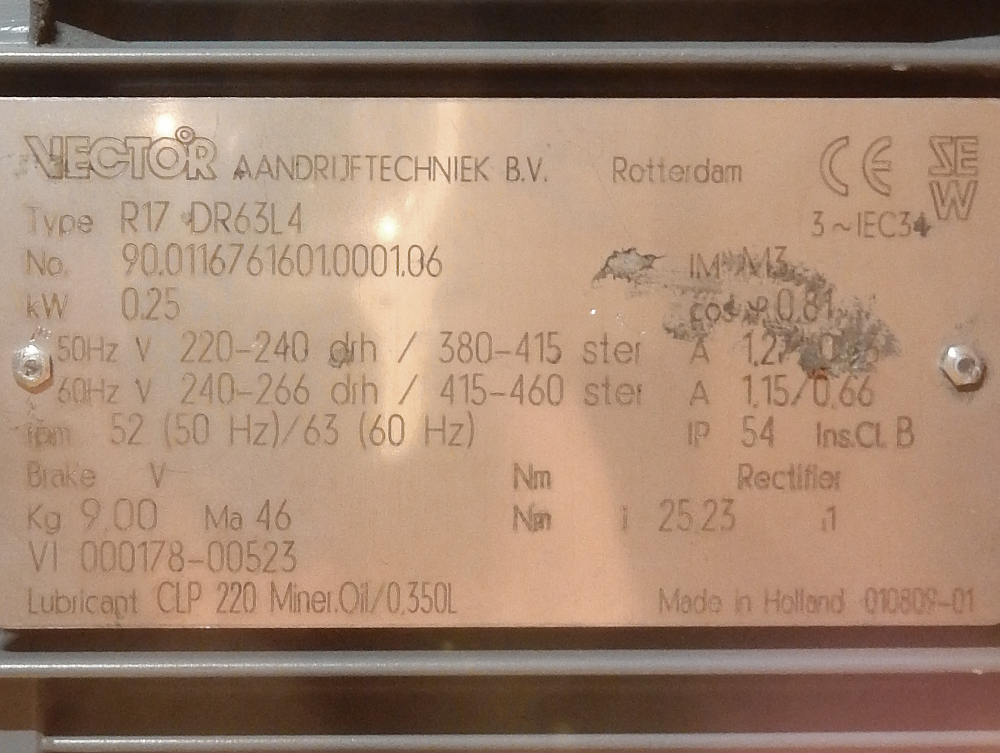

Antriebsmotor:

Hersteller: Vector Antriebstechnik
Typ: R17 DR63L4
Betriebsspannung bei 50 Hz: 220 … 240 V ∆ / 380 …415 V Y
Betriebsspannung bei 60 Hz: 220 … 240 V ∆ / 380 …415 V Y
Frequenz: 50 / 60 Hz
Leistung: 0,25 kW
Phasen: 3-polig
Drehzahl: 52 / 63 U/min
Übersetzung: 25,23 : 1
Schutzart: IP 54

Hinweis: Zustand siehe Bilder.
