Rollenbahnkurve 45° Transnorm System Förderbahn Kurvenrollenbahn

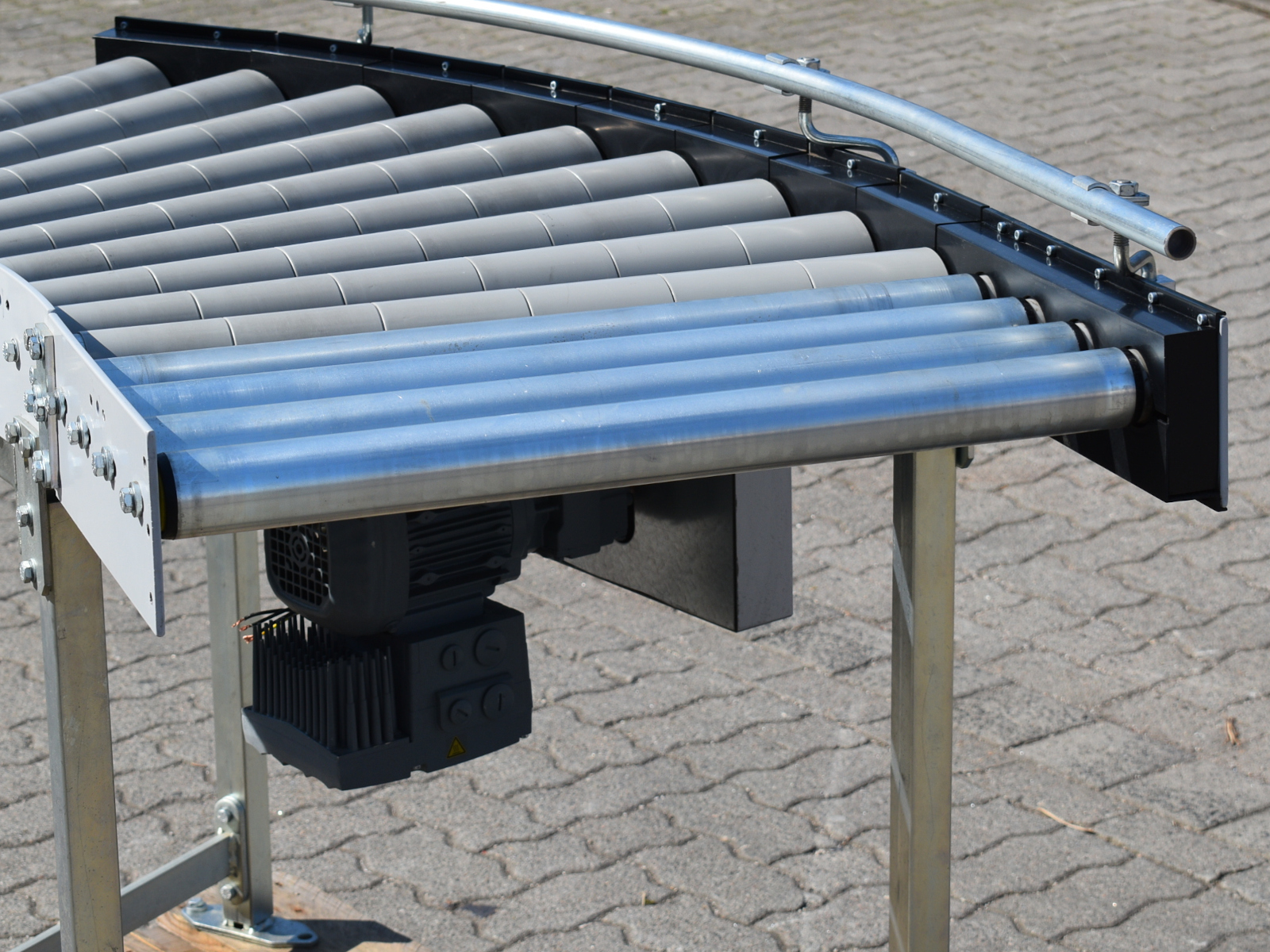

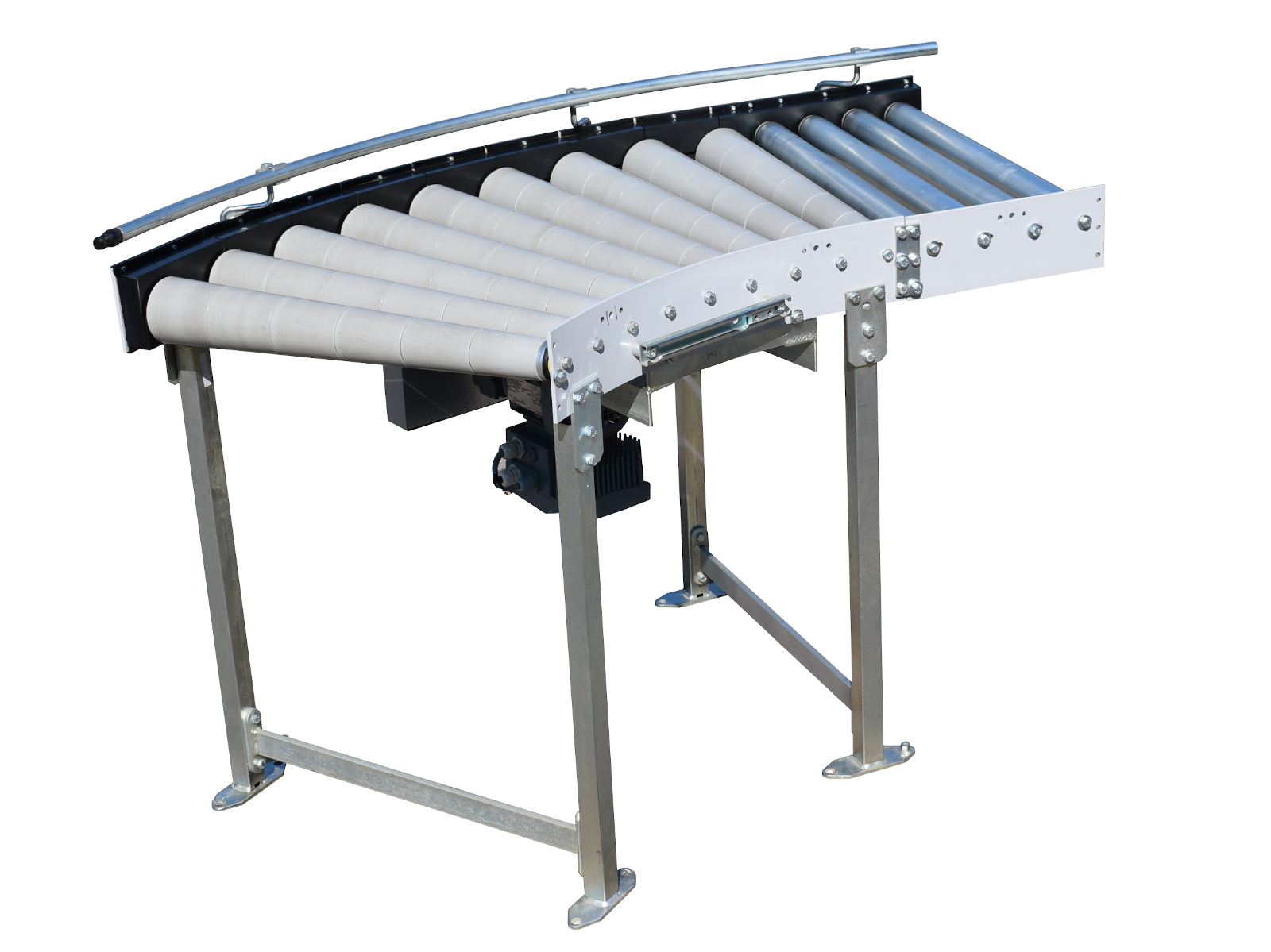

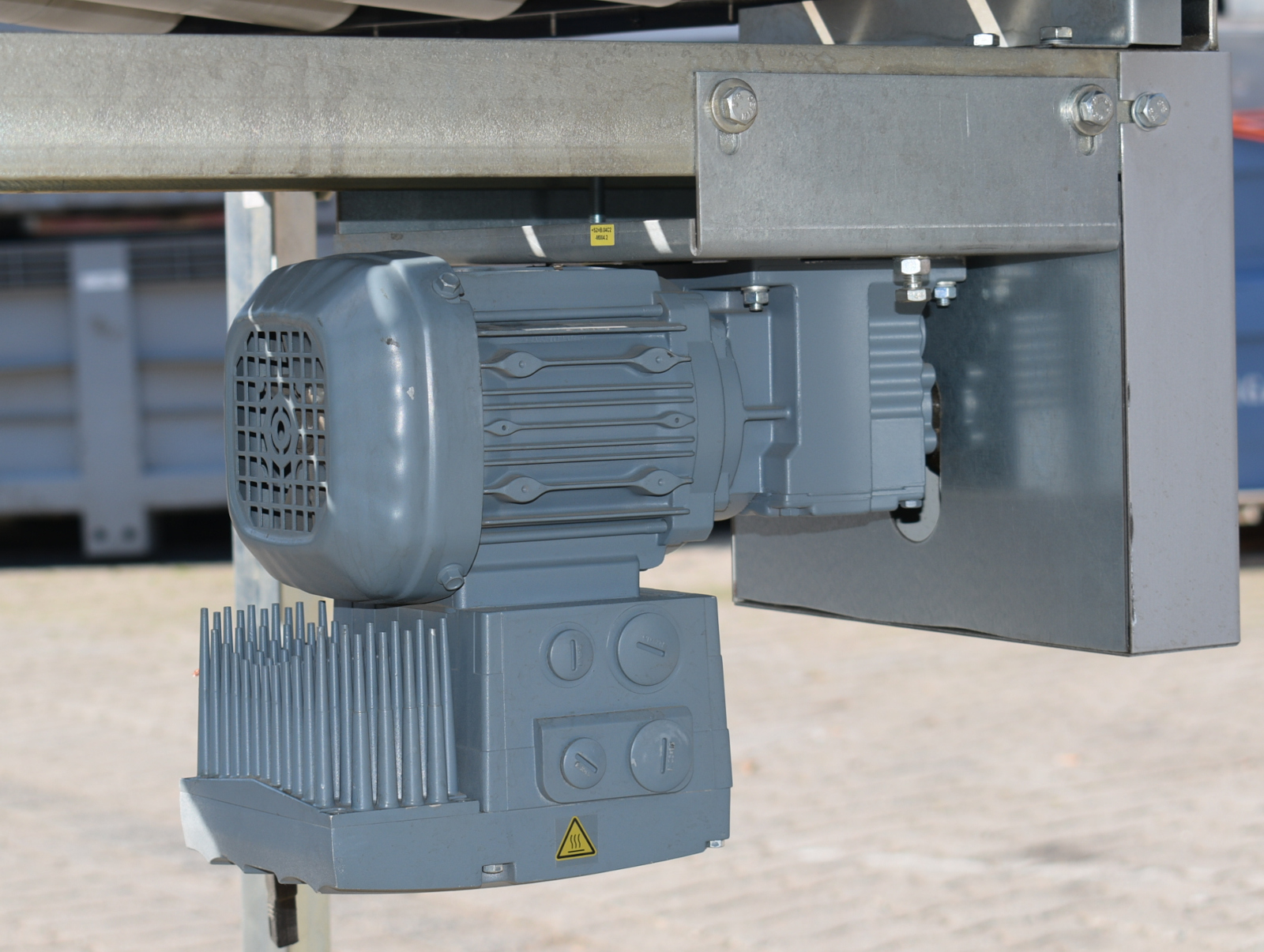

Diese 45° Rollenbahnkurve vom Markenhersteller Transnorm System eignet sich ideal zum Fördern von kleinerem Stückgut wie z.B. Kisten, Kartons und Päckchen oder auch als Erweiterung bei bestehenden Förderanlagen. Der Antriebsmotor von SEW-Eurodrive mit einer Leistung von 0,55 kW ist unter der Rollenbahnkurve verbaut. Zudem ist der Antriebsmotor mit einem Movimot Frequenzumrichter ausgestattet, sodass die Fördergeschwindigkeit variabel einstellbar ist.

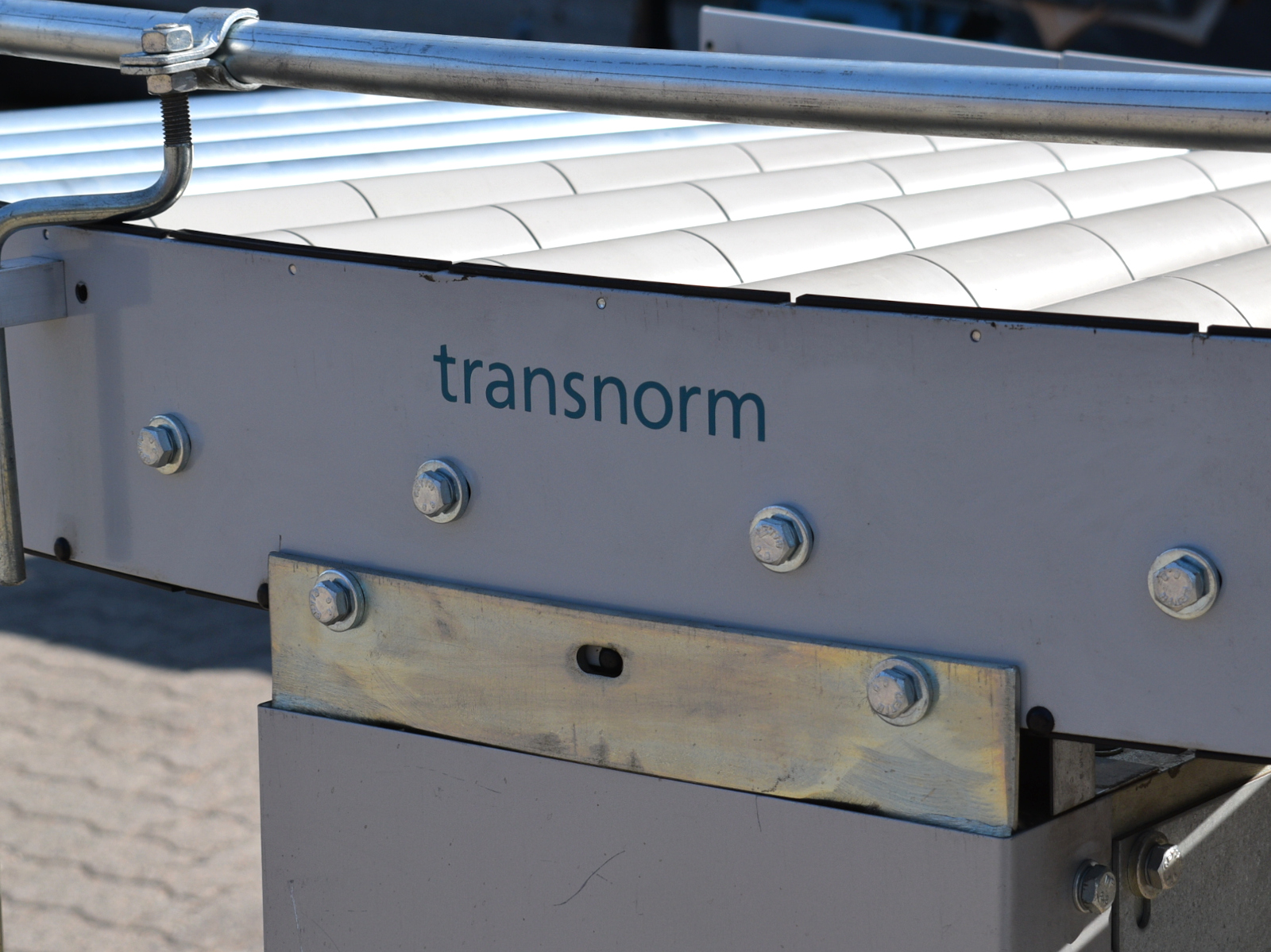

Hersteller: Transnorm System

Technische Details:

• Gesamtmaße: ca. 1.360 x 750 x 925 mm (BxTxH)
• Außenradius: ca. 1.420 mm
• Innenradius: ca. 816 mm
• Förderwinkel: 45 °
• Nutzbreite: ca. 600 mm
• Rollenlänge: ca. 610 mm

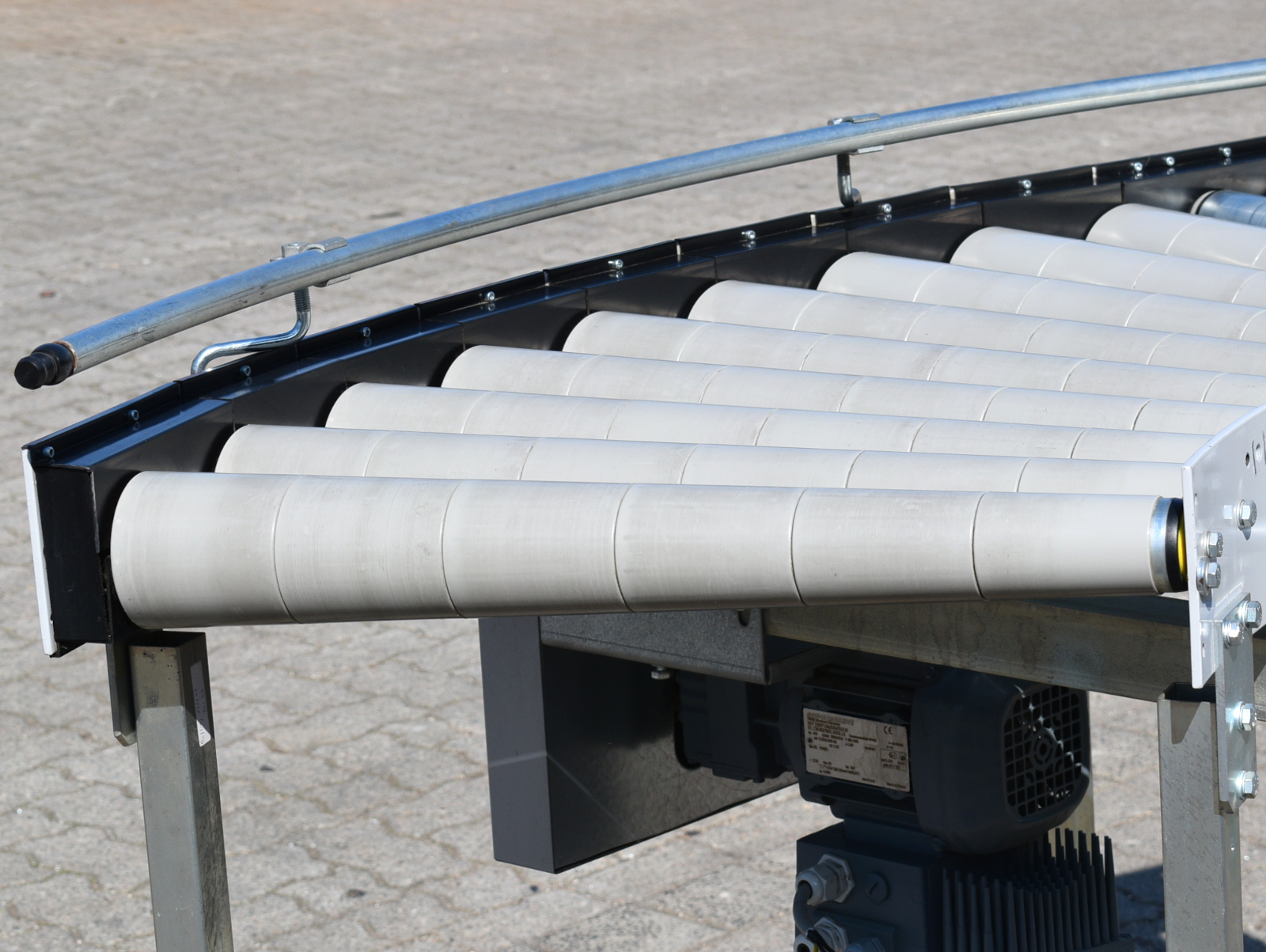

• Rollendurchmesser:

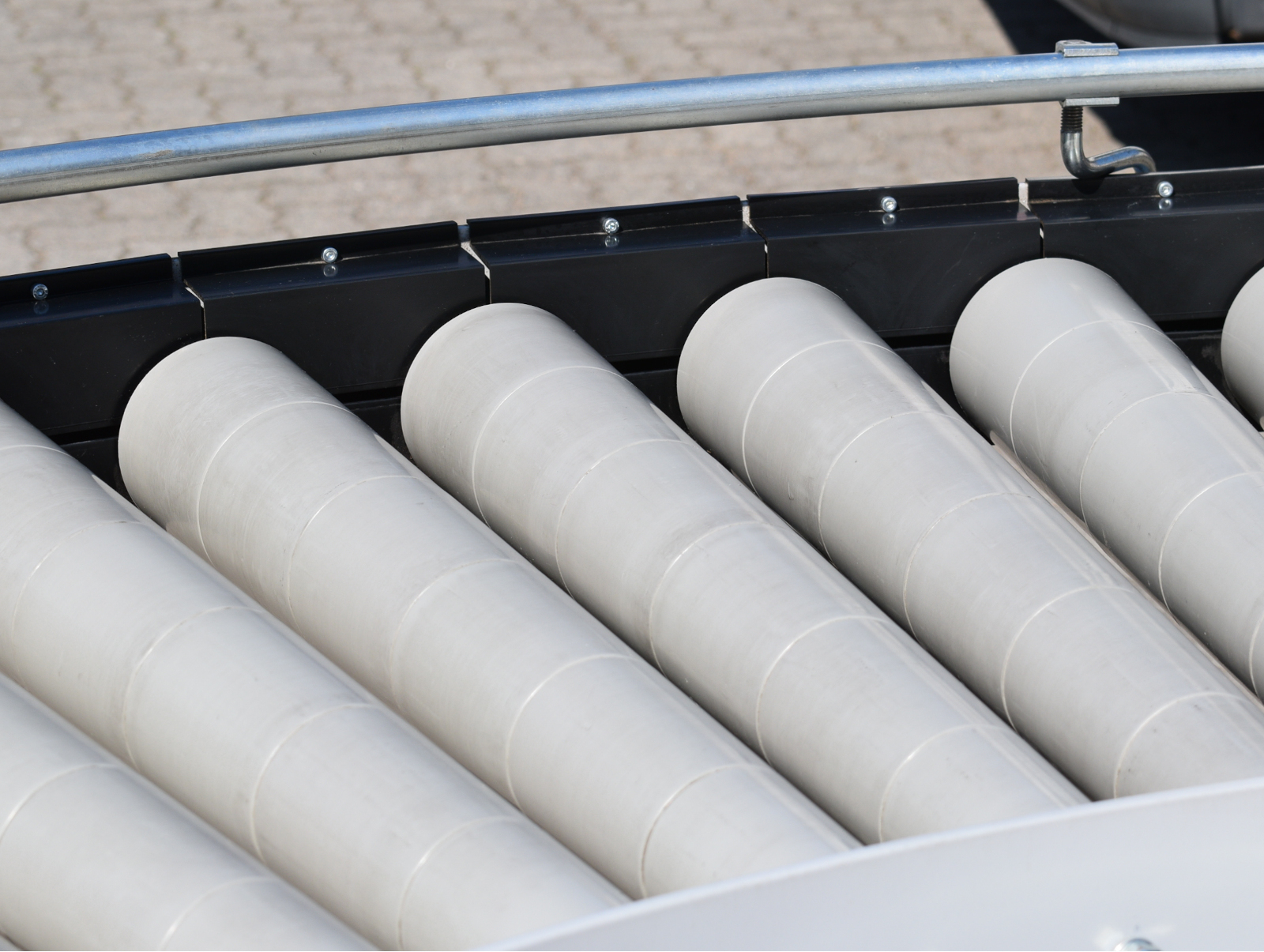

  • konisch: 55 ... 88 mm

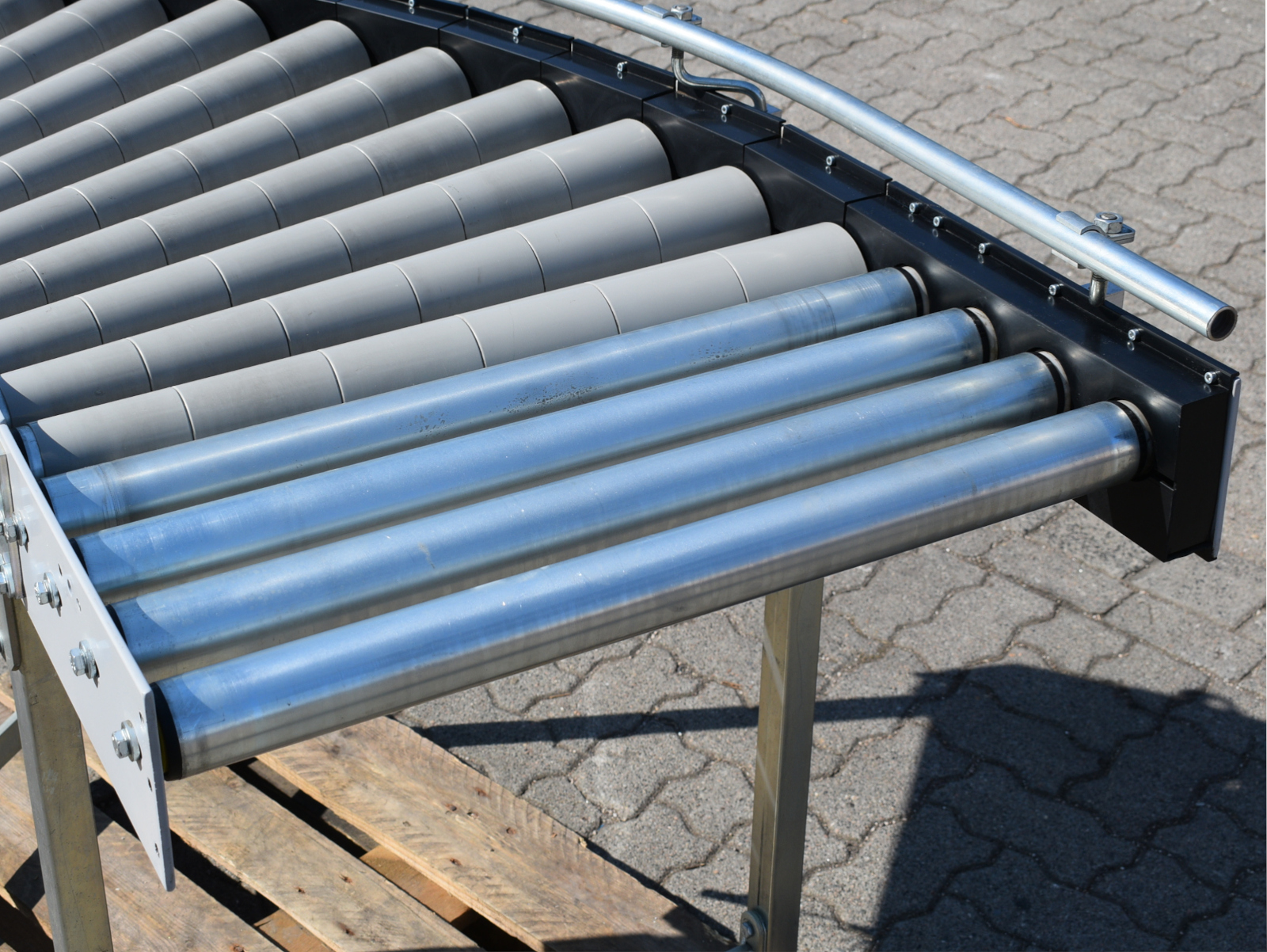

  • zylindrisch: 50 mm
• Rollenanzahl: 13 Stück
• 9 Stück konisch
• 4 Stück Normrolle
• Profilhöhe: ca. 120 mm
• Förderhöhe: 830 ... 1.080 mm

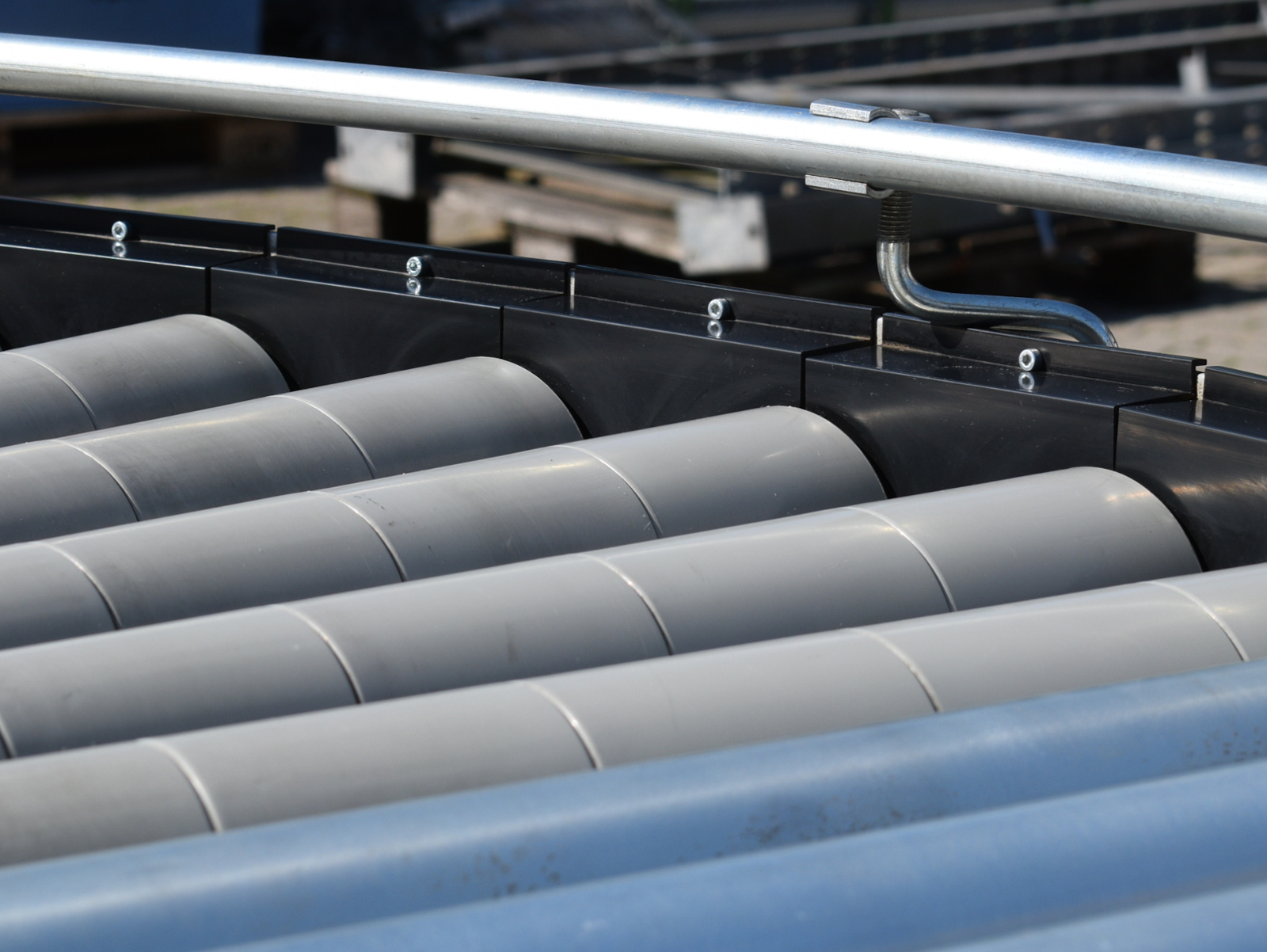

• Seitenführung: ca. 100 ... 170 mm (H)
• Achsabstand innen: ca. 70 mm
• Achsabstand außen: ca. 130 mm
• Rollenabstand: ca. 20 ... 40 mm

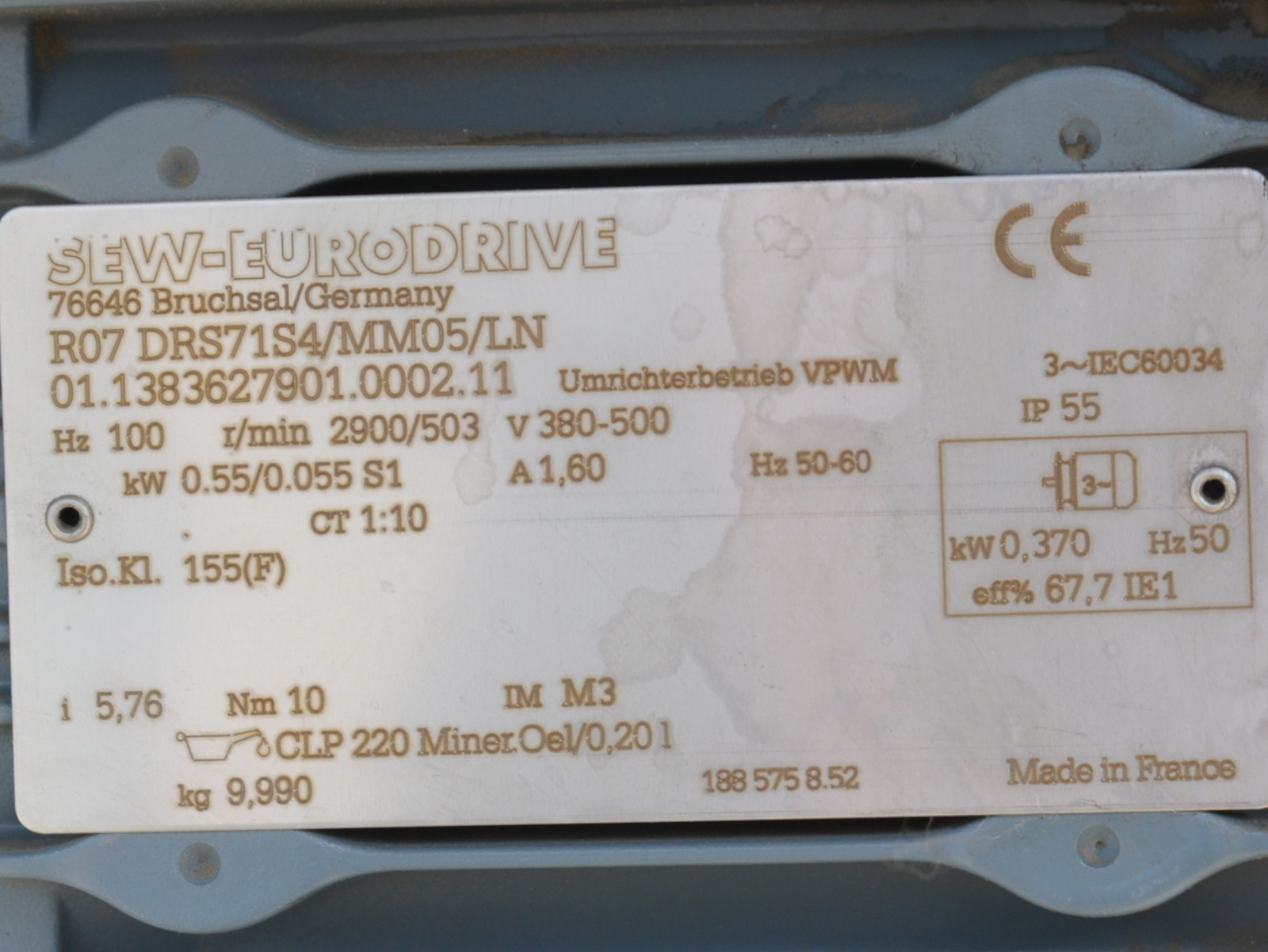

Antriebsmotor:

• Hersteller: SEW-Eurodrive
• Typ: R07 DRS71S4/MM05/LN
• Betriebsspannung bei 100 Hz: 380 ... 500 V
• Frequenz: 50 / 60 Hz
• Leistung max.: 0,55 kW
• Drehzahl: 2.900 / 503 U/min
• Übersetzung: 5,76 : 1
• Schutzart: IP 55

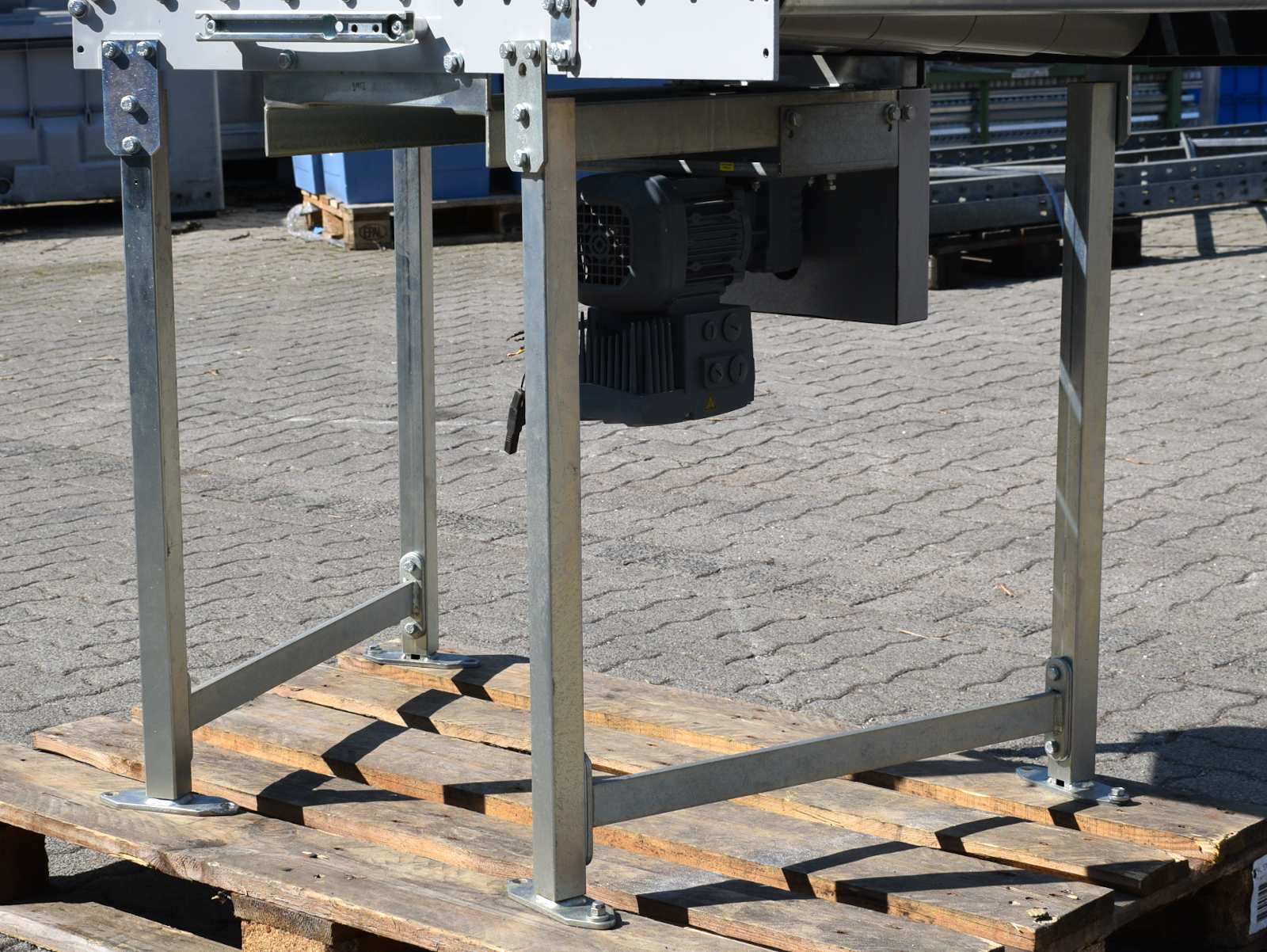

Lieferumfang: Eine 45° Rollenbahnkurve inkl. Untergestelle

Hinweis: Zustand siehe Bilder.

EO55-145365
JN-20210419
