Bandstationen und Halterungen für Förderbandrollen

rollenstation_oberbandstation_tragrollenhalter_foerderband



Die wichtigsten Einbaumaße für diese Stationen sind in der DIN 22107 angegeben und die Gerüstbreite der Bandanlage, ist nach der Länge der Grundschwelle festgelegt.

Da die Ausführungen der Tragrollen-Stationen nicht genormt sind, findet man neben den unterschiedlichen Muldungswinkeln auch verschiedenste Schwellenausführungen, wie z.B. aus kalt gewalztem U-Stahl, Winkelstahl oder hochstehendem Flacheisen.

Die Stationen werden mit der Konstruktion verschraubt oder mittels Klemmwinkel befestigt.

Für eine vollständige Tabelle der Abmessungen von Tragrollen und passenden Bandstationen klicken Sie bitte hier.

mehr...

...weniger

Untergurtrollenhalter verzinkt Stahl Rollenhalter
Untergurtrollenhalter für Förderbandrollen Tragrollen Bandrückführung
15,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Untergurtrollenhalter Rollenhalter Förderstation verzinkt
Untergurtrollenhalter B140 mm für Förderbandrollen Unterbandstation Halter
15,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Tragrollen Oberbandstation 3-teilig rot Bandbreite 500 mm
Tragrollenstation für Bandbreite 500 mm 30° Muldenstation 3-teilig rot
129,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen

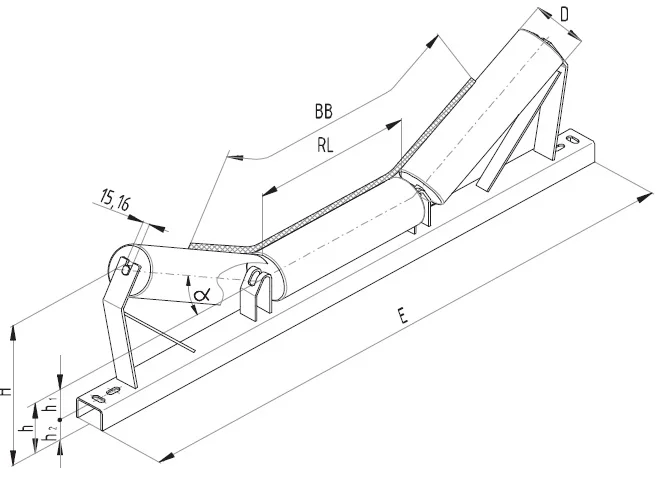

Förderbandrollen in einer Oberbandstation

Bandbreite Förderband Neigungswinkel möglicher Rollendurchmesser benötigte Rollenlänge Gewicht  h1
 h2
E (Schwellenlänge)
500 mm

15°
20°
25°
30°
35°
40°
45°

63,5 mm
88,9 mm
108 mm

200 mm

5,4 kg
5,5 kg
5,6 kg
5,7 kg
5,8 kg
5,9 kg
6,0 kg

75 mm 50 mm 790 mm
650 mm 15°
20°
25°
30°
35°
40°
45°
63,5 mm
88,9 mm
108 mm
250 mm

6,3 kg
6,4 kg
6,4 kg
6,7 kg
6,8 kg
7,1 kg
7,4 kg

75 mm 50 mm 940 mm
800 mm 15°
20°
25°
30°
35°
40°
45°
63,5 mm
88,9 mm
108 mm
315 mm

7,5 kg
7,7 kg
7,8 kg
8,1 kg
8,2 kg
8,4 kg
8,7 kg

75 mm 50 mm 1140 mm
1000 mm 15°
20°
25°
30°
35°
40°
45°
63,5 mm
88,9 mm
108 mm
380 mm

8,5 kg
8,8 kg
9,0 kg
9,2 kg
9,4 kg
9,7 kg
10,0 kg

75 mm 50 mm 1340 mm
1200 mm 15°
20°
25°
30°
35°
40°
45°
63,5 mm
88,9 mm
108 mm
465 mm

9,9 kg
10,2 kg
10,5 kg
10,7 kg
11,0 kg
11,3 kg
11,6 kg

75 mm 50 mm 1590 mm



(Schwelle: 70 x 50 mm)

Tragrollen-Stationen werden auch genannt:

Tragrollenböcke, Einlegewinkel, Förderbandrollenböcke, Förderbandrollenstühle, Haltewinkel, Rollenstationen, Tragrollenstühle, Rollenböcke, Rollenhalter, Rollen-Haltewinkel, Rollenstühle, Rollenträger, Förderbandrollen-Haltewinkel, Steuerstationen, Tragrollenhalter, Tragrollen-Haltewinkel, Förderbandrollen-Stationen, Tragrollenstationen, Förderbandrollenhalter, Tragrollenträger, Zentrierstation, Einlegestationen
