Rollenbahnkurve 90° Breite 400 mm Förderkurve angetrieben Kurvenförderer

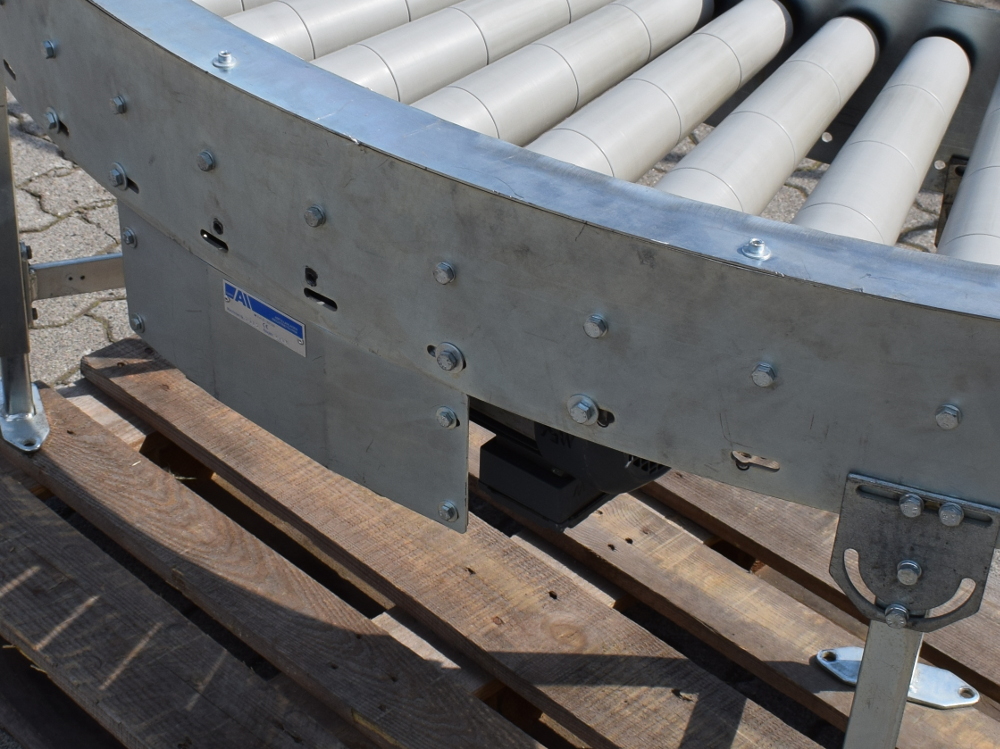

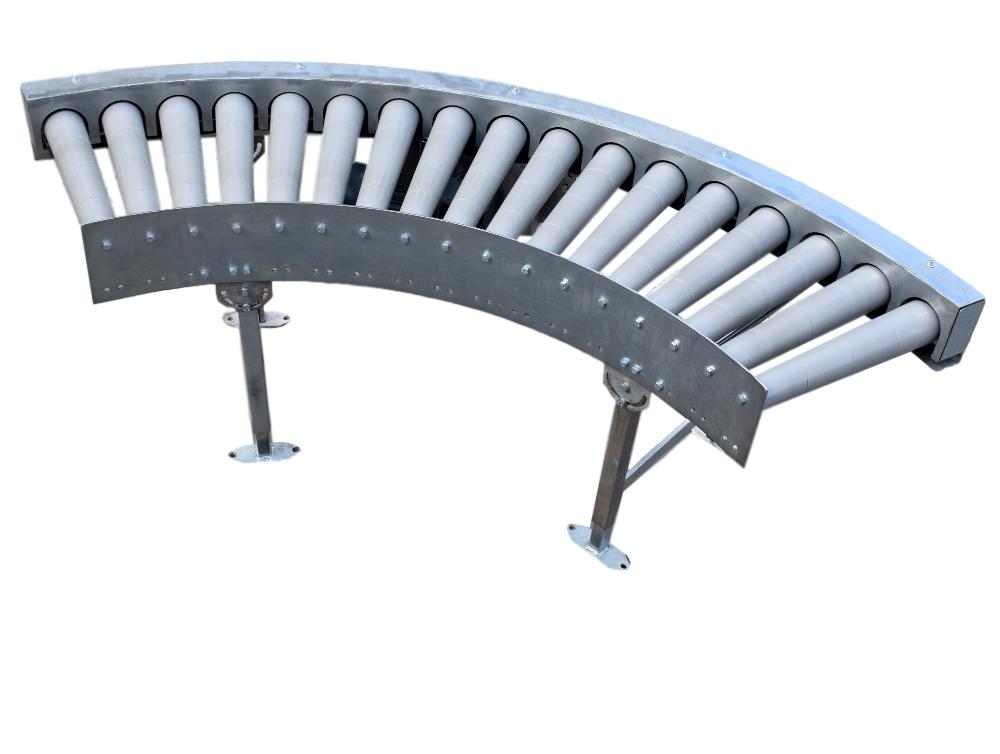

Eine angetreibene Rollenbahnkurve

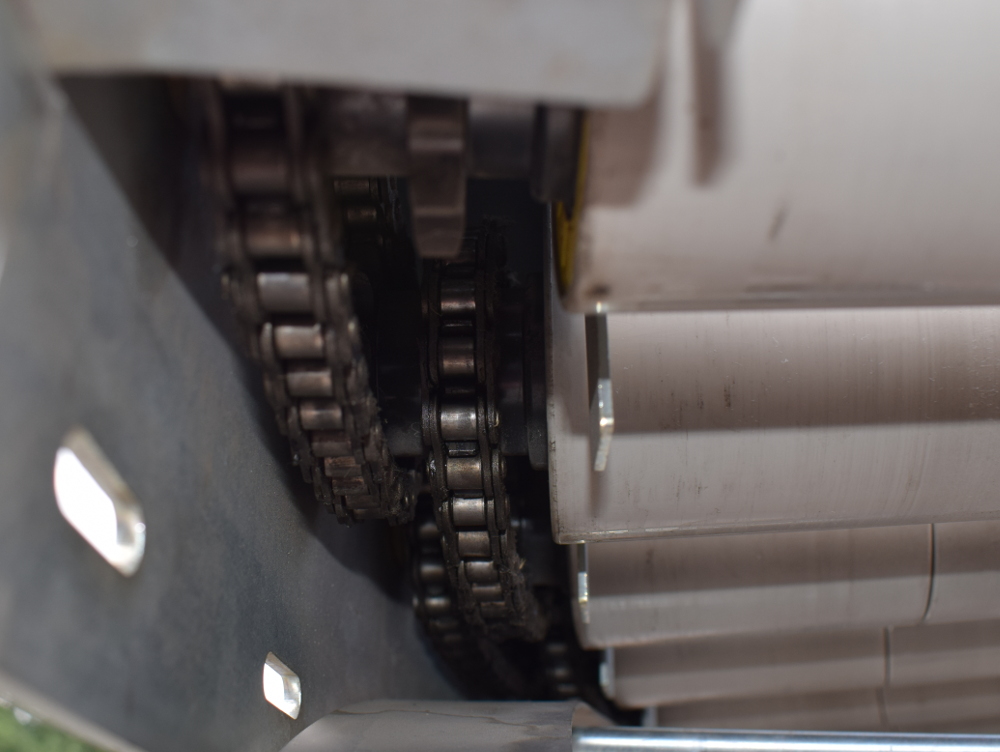

Diese Förderkurve mit geringem Rollenabstand eignet sich auch zum Fördern von kleinerem Stückgut wie z.B. Kisten, Kartons und Päckchen. Die Tragrollen werden über einen Kettenantrieb angetreiben, dieser ist extrem stabil und hält auch höchsten Belastungen stand.

Technische Details:

• Gesamtbreite: ca. 475 mm
• Gesamthöhe: ca. 680 .... 930 mm
• Förderhöhe: ca. 660 ... 910 mm
• Förberbreite: ca. 400 mm
• Förderwinkel: ca. 90 °
• Förderlänge: ca. 1.500 mm
• Außenradius: ca. 1.240 mm
• Innenradius: ca. 770 mm
• Rollenanzahl: 17 Stück

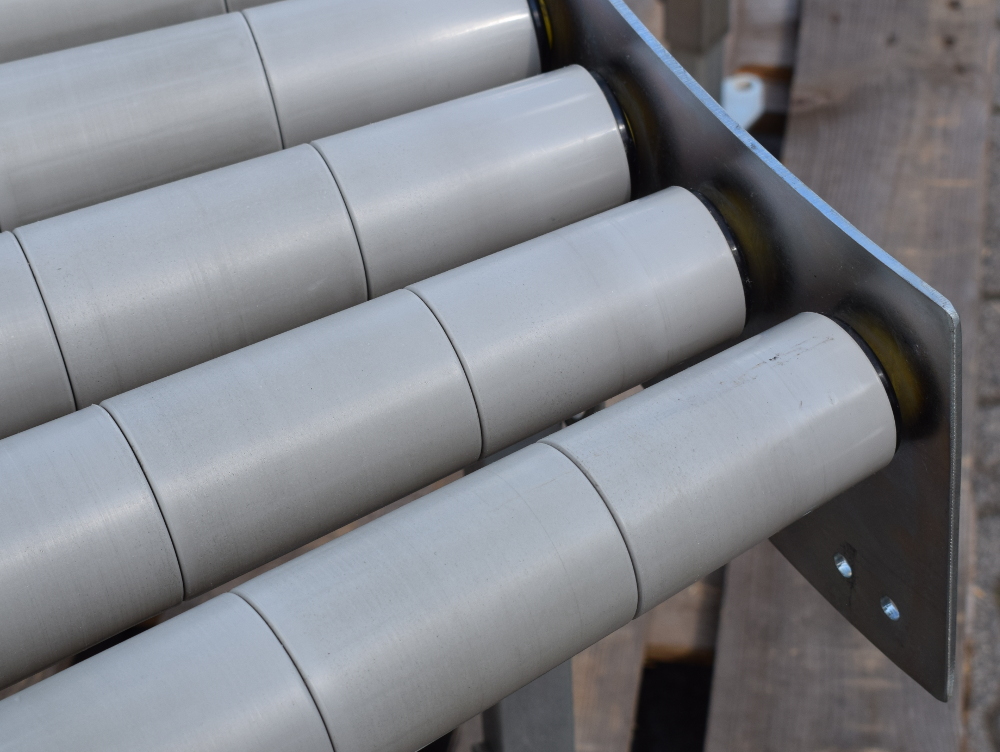

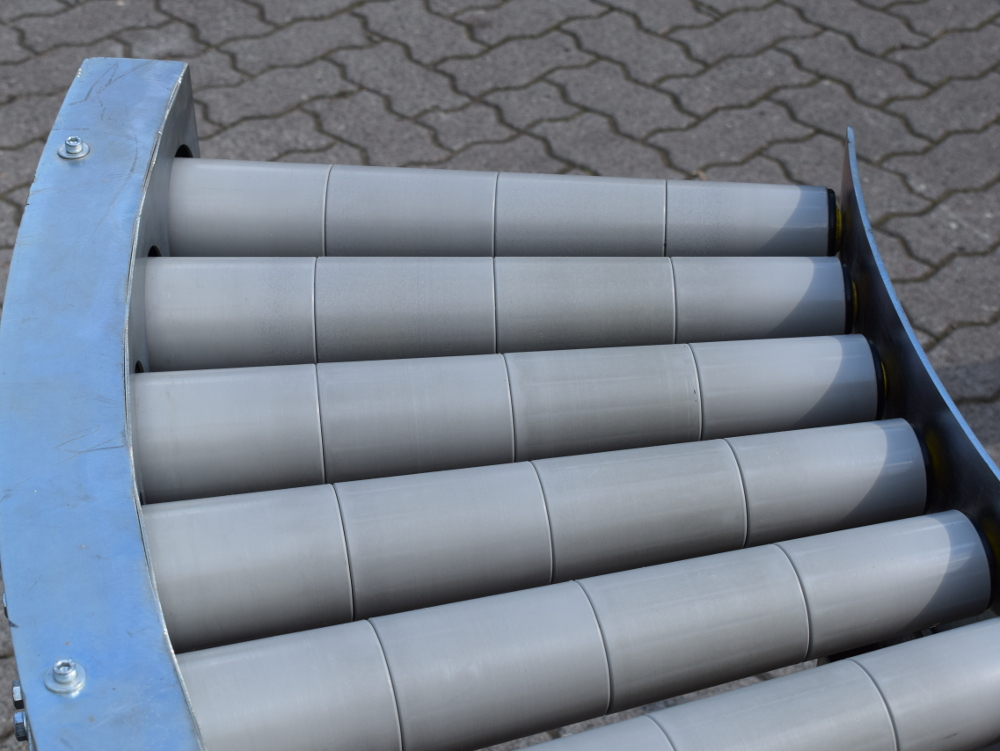

• Rollenmaterial: Kunststoff (konisch)
• Achsabstand innen: ca. 75 mm
• Achsabstand außen: ca. 115 mm
• Fördergeschwindigkeit: ca. 0,25 m/s

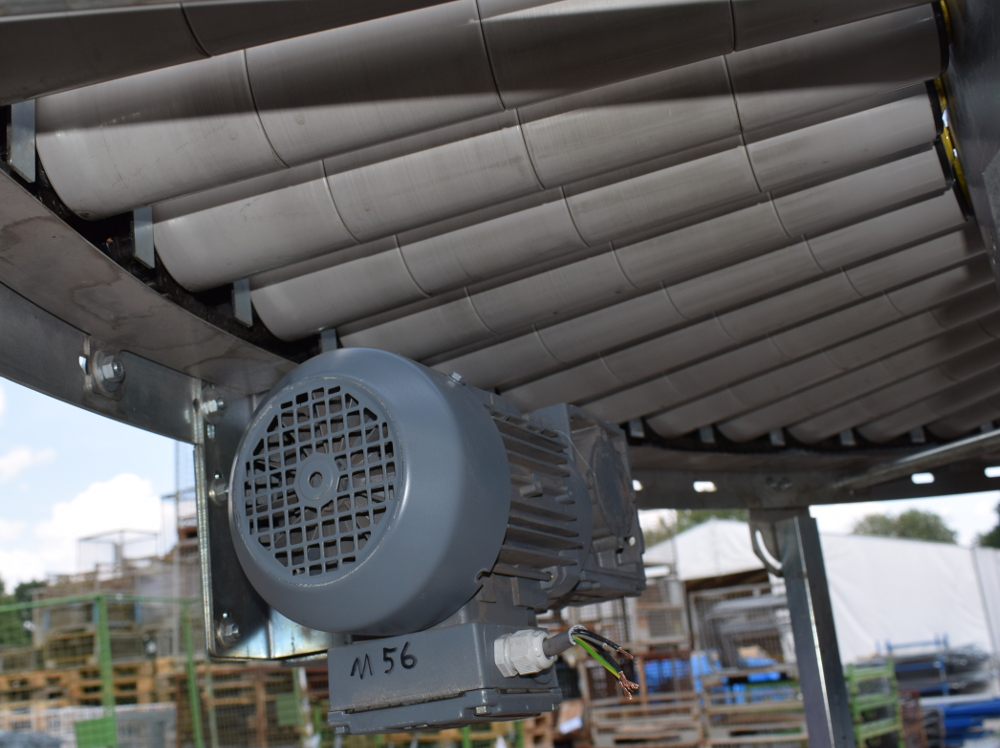

Antriebsmotor:

• Hersteller: SEW
• Typ: WF20 DT71D4
• Betriebsspannung bei 50 Hz: 220 … 240 V ∆ / 380 …415 V Y
• Betriebsspannung bei 60 Hz: 240 … 266 V ∆ / 415 …460 V Y
• Frequenz: 50 / 60 Hz
• Leistung: 0,37 kW
• Phasen: 3-polig
• Drehzahl: 1.380 / 71, 1.680 / 86 U/min
• Übersetzung: 19,50: 1
• Schutzart: IP 54

Hinweis: Zustand siehe Bilder.
