Förderbandrollen zur Führung des Fördergurtes

Förderbandrollen sind eine besondere Bauform der Tragrollen. Es gibt verschiedene Ausführungen und sie finden ausschließlich Verwendung im Bereich der Schüttgutfördertechnik. Die Verwendung von Förderbandrollen findet immer in Verbindung mit einem Förderband statt.

Es gibt zwei unterschiedliche Einsatzarten für Förderbandrollen:

• Als Oberbandrolle - Zur Führung des Förderbandgurtes in der Oberbandstation
Als Untergurtrolle - Zur Unterstützung bei der Rückführung des Förderbandgurtes im Untertrum (i.d.R. ab 600 mm Rollenlänge)

mehr...

...weniger

Filter schließen

  •
  •
von bis
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •

Förderbandrolle Tragrolle Ø 63.5 mm - Länge 750 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 750 mm - SW 15 - Stahl lackiert
42,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 750 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 750 mm - SW 15 - Stahl lackiert
39,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 380 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 380 mm - SW 15 - Stahl lackiert
28,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 600 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 600 mm - SW 15 - Stahl lackiert
36,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 315 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 315 mm - SW 15 - Stahl lackiert
28,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Normrolle Tragrolle Rolle Förderrolle
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 1150 mm - SW 15 - Stahl lackiert
46,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 950 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 950 mm - SW 15 - Stahl lackiert
46,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
aufsteckkappe für förderbandrolle mit schlüsselweite 15
Aufsteckkappe 10/30 mm für Förderbandrollen SW15
1,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 200 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 200 mm - SW 15 - Stahl lackiert
25,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 950 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 950 mm - SW 15 - Stahl lackiert
41,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 250 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 250 mm - SW 15 - Stahl lackiert
26,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 315 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 88.9 mm - Länge 315 mm - SW 15 - Stahl lackiert
27,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 200 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 200 mm - SW 15 - Stahl lackiert
24,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 250 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 250 mm - SW 15 - Stahl lackiert
27,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Tragrollen für Förderband Normrolle stahl rot lackiert
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 380 mm - SW 15 - Stahl lackiert
30,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 1150 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 1150 mm - SW 15 - Stahl lackiert
47,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 600 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 600 mm - SW 15 - Stahl lackiert
38,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
 Normrolle Tragrolle Untergurtrolle Förderband Rolle RL=245 mm Ø 63,5 mm
Förderbandrolle Tragrolle Ø 63.5 mm - Länge 245 mm - SW 15 - Stahl lackiert
20,90 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
 Normrolle Tragrolle Untergurtrolle Förderband Rolle RL=950 mm Ø 88,9 mm
Förderbandrolle Tragrolle Ø 88,9 mm - Länge 950 mm - SW 15 - Stahl lackiert
34,95 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen
Förderbandrolle Tragrolle Ø 88.9 mm - SW 15 - Stahl lackiert
Förderbandrolle Tragrolle Ø 88.9 mm - SW 15 - Stahl lackiert
25,99 €
inkl. MwSt. / versandkostenfrei innerhalb Deutschlands



Produkt ansehen

Welche Förderbandrolle benötige Ich für meine Förderbandanlage?

Wird eine Fördernbandrolle in einer Oberbandstation eingesetzt, müssen folgende Parameter betrachtet und berücksichtigt werden, um den richtigen Rollendurchmesser oder die richtige Rollenlänge zu wählen:

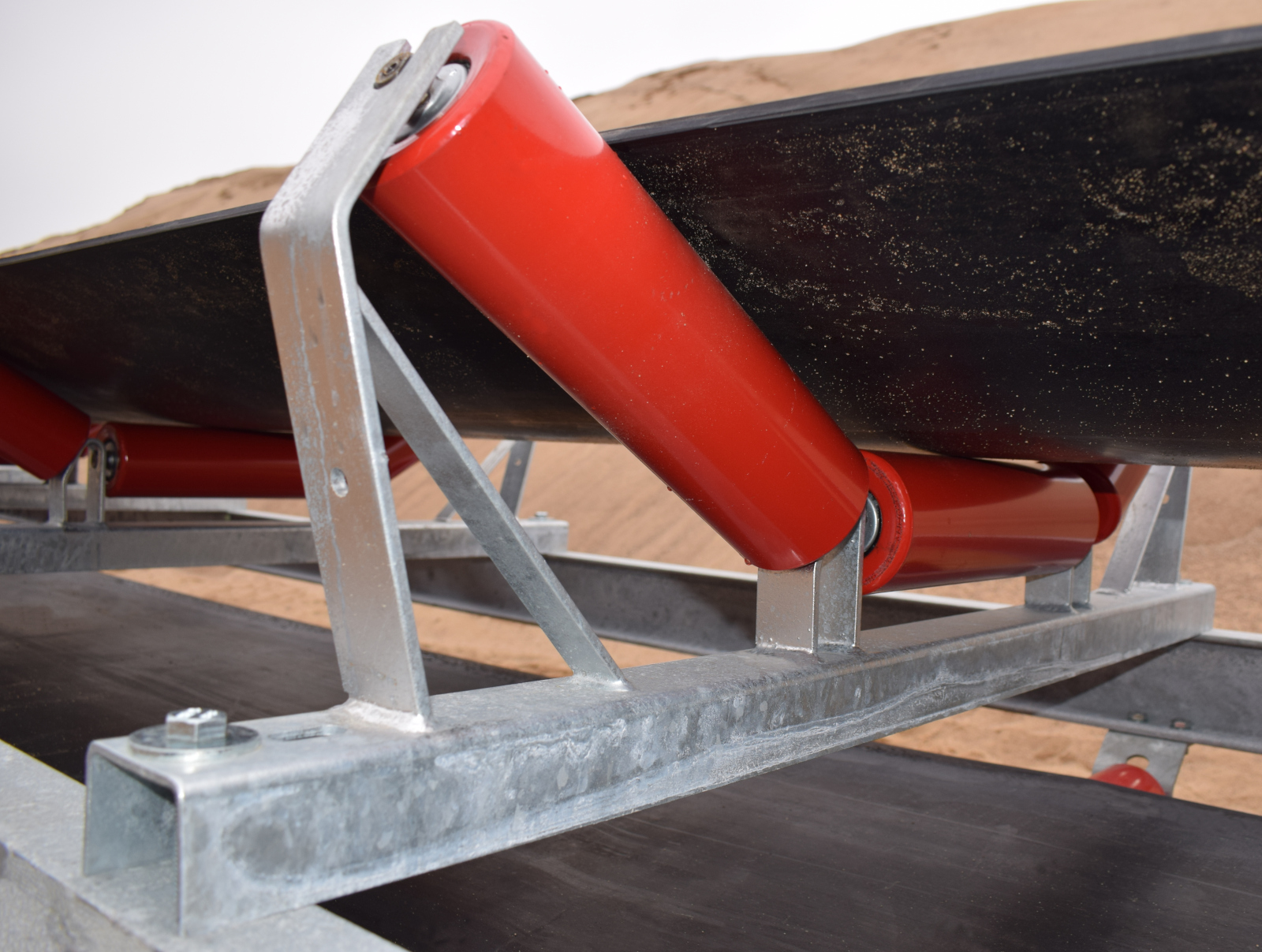

Förderbandrolle in Oberbandstation
Handelt es sich um eine zweiteilige oder dreiteilige Oberbandstation?
Wie hoch ist der Neigungswinkel der Oberbandstation?
Welche Bandbreite hat das Förderband?

Förderbandrollen in einer Oberbandstation

Bandbreite Förderband Neigungswinkel möglicher Rollendurchmesser benötigte Rollenlänge
500 mm 20°
30°
63,5 mm
88,9 mm
108 mm
200 mm
650 mm 20°
30°
63,5 mm
88,9 mm
108 mm
250 mm
800 mm 20°
30°
63,5 mm
88,9 mm
108 mm
315 mm
1000 mm 20°
30°
63,5 mm
88,9 mm
108 mm
380 mm





Wenn die Förderbandrolle als Untergurtrolle verwendet werden soll, muss die Befestigung der Rolle an der Förderbandanlage durch einen Untergurtrollenhalter erfolgen. Diese Halterung wird so befestigt, dass das Förderband bei der Rückführung durch die Rolle gestützt wird und nicht durchhängt.

Förderbandrollen  für den Untergurt

Bandbreite Förderband benötigte Rollenlänge Untergurtrolle
500 mm 600 mm
650 mm 750 mm
800 mm 950 mm
1000 mm 1150 mm


Dort, wo stark haftendes Material gefördert wird oder aufgrund des Fördergutes der Verschleiß an dem Förderband und Anbauteilen besonders hoch ist, kommen Förderbandrollen mit Gummiringen zum Einsatz. Je nach Ausführung der Gummiringe bezeichnet man die Förderbandrolle dann auch als Stützringrolle oder Pufferringrolle. Im Ackrutat Shop finden Sie die Stützringe in Form A und Form B. Auch die Pufferringe führen wir einzeln im Sortiment und pressen sie bei Bedarf auch nach Ihren individuellen Wünschen auf die Rollen.
