90° B560 Rollenbahnkurve Rollenbahn angetrieben Kurvenrollenbahn Förderkurve

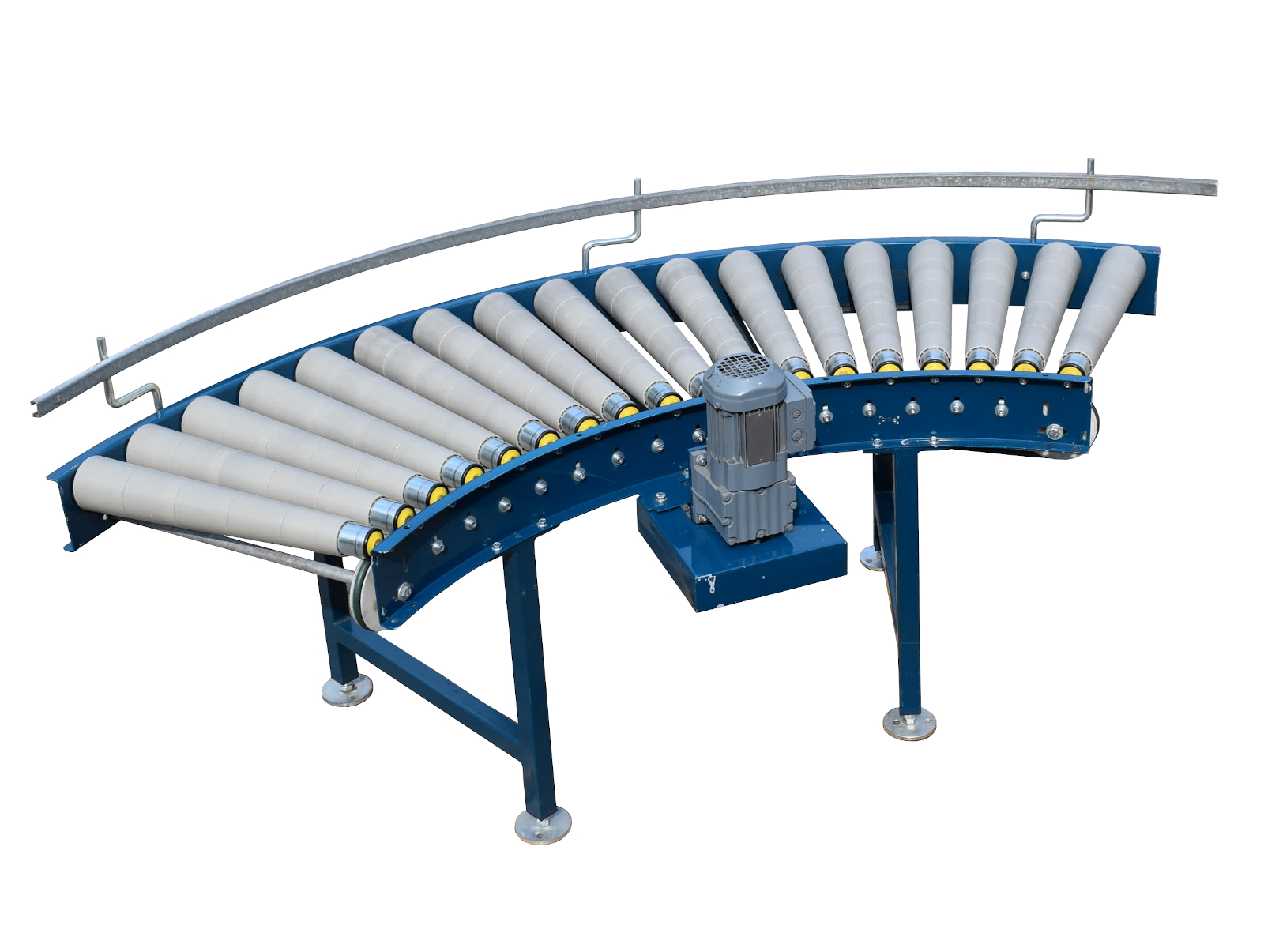

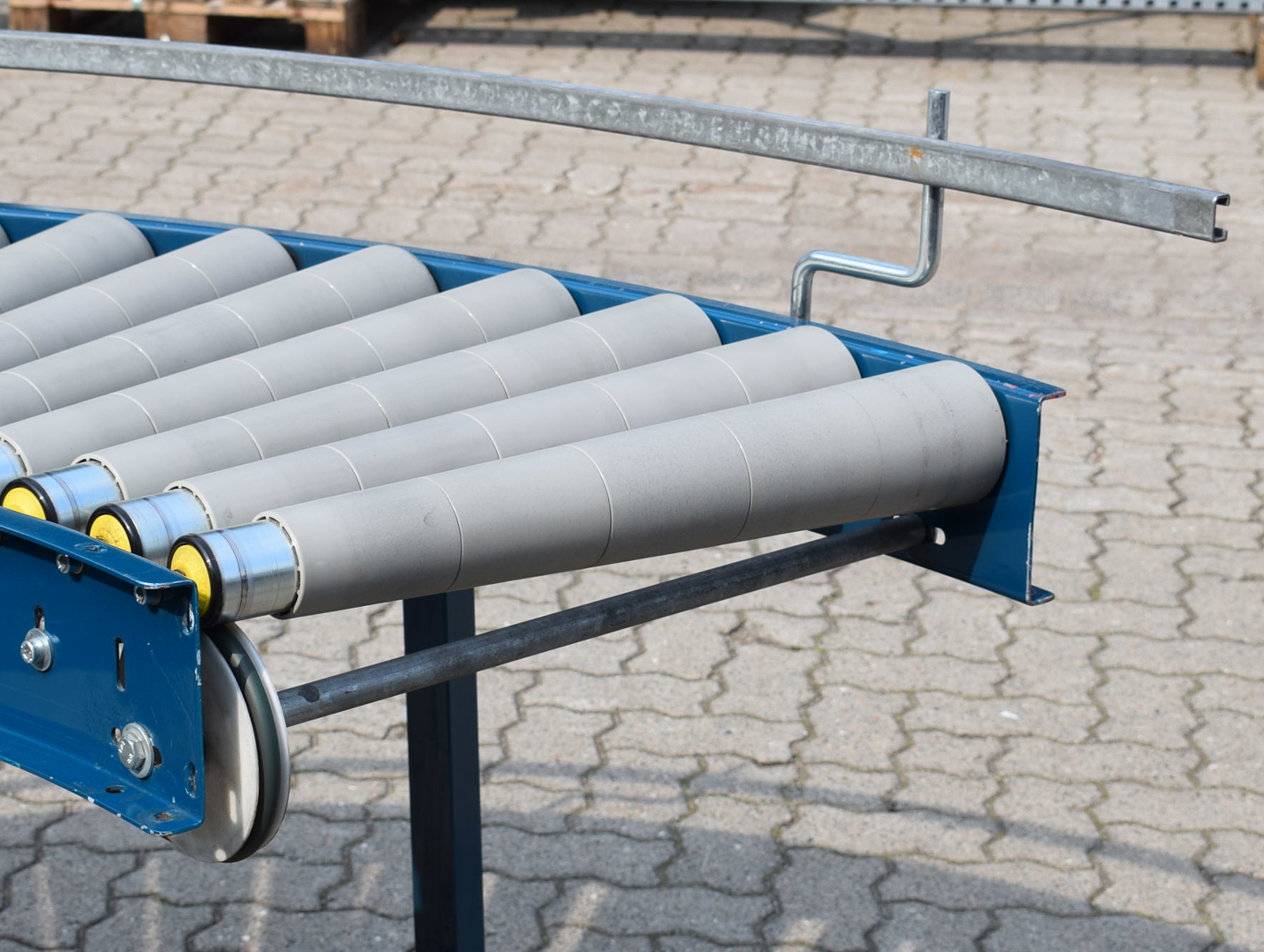

Eine 90° Rollenbahnkurve mit Antrieb

Diese 90° Rollenbahnkurve mit Antrieb hat einer Förderbreite von ca. 560 mm und eignet sich ideal zum Fördern von Paketen oder Stückgut. Der Antriebsmotor mit einer Leistung von 0,18 kW ist seitlich an der Rollenbahnkurve befestigt. Die Förderhöhe beträgt 745 mm und kann flexibel um bis zu 130 mm, auf maximal 875 mm erhöht werden.

Technische Details Rollenbahnkurve:

• Gesamtmaße: ca. 1.700 x 930 x 870 mm (LxBxH)
• Außenradius: ca. 1.450 mm
• Innenradius: ca. 820 mm
• Förderbreite: ca. 560 mm
• Nutzbreite: ca. 560 mm

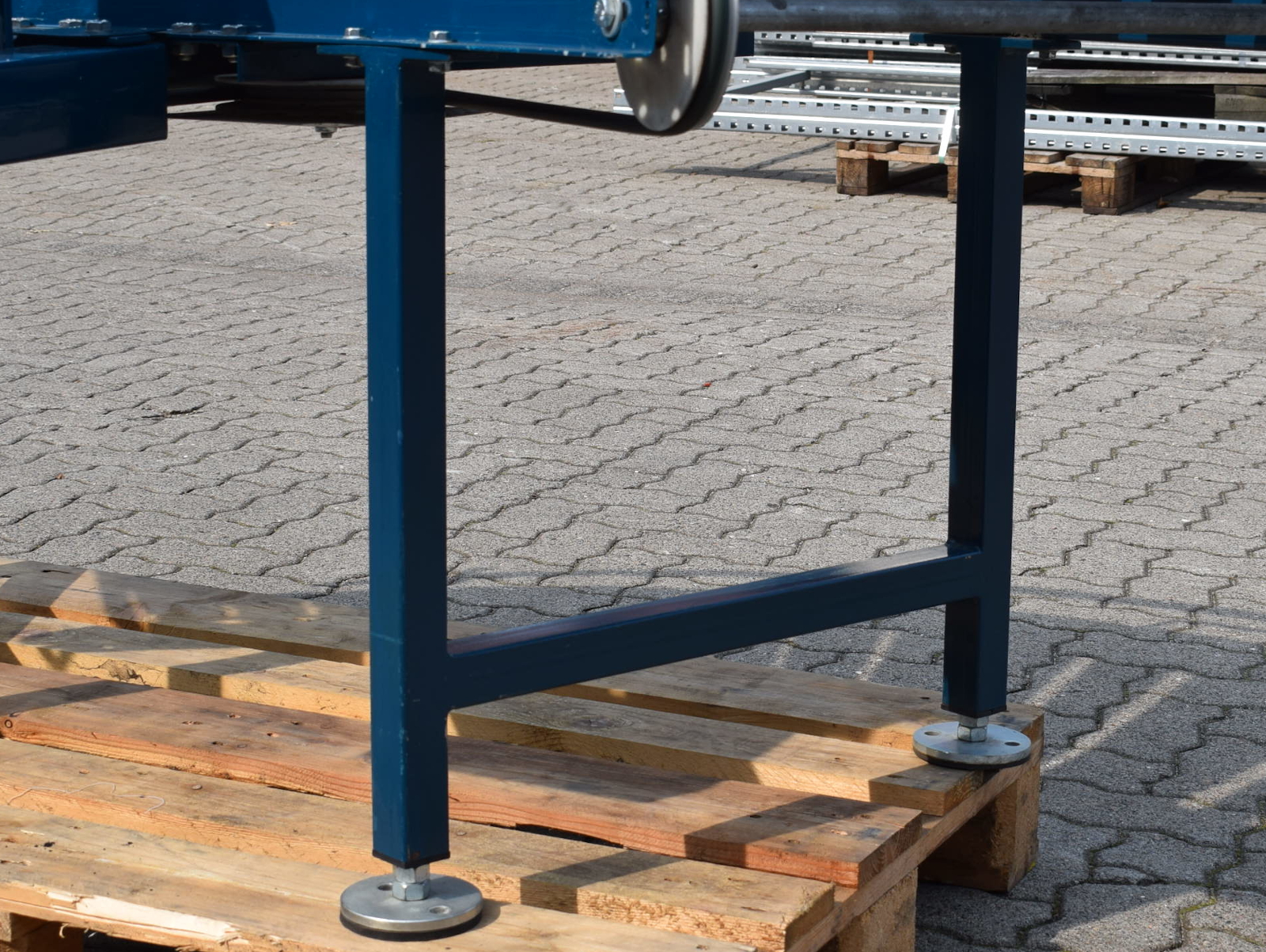

• Förderhöhe: ca. 745 ... 875 mm (H)

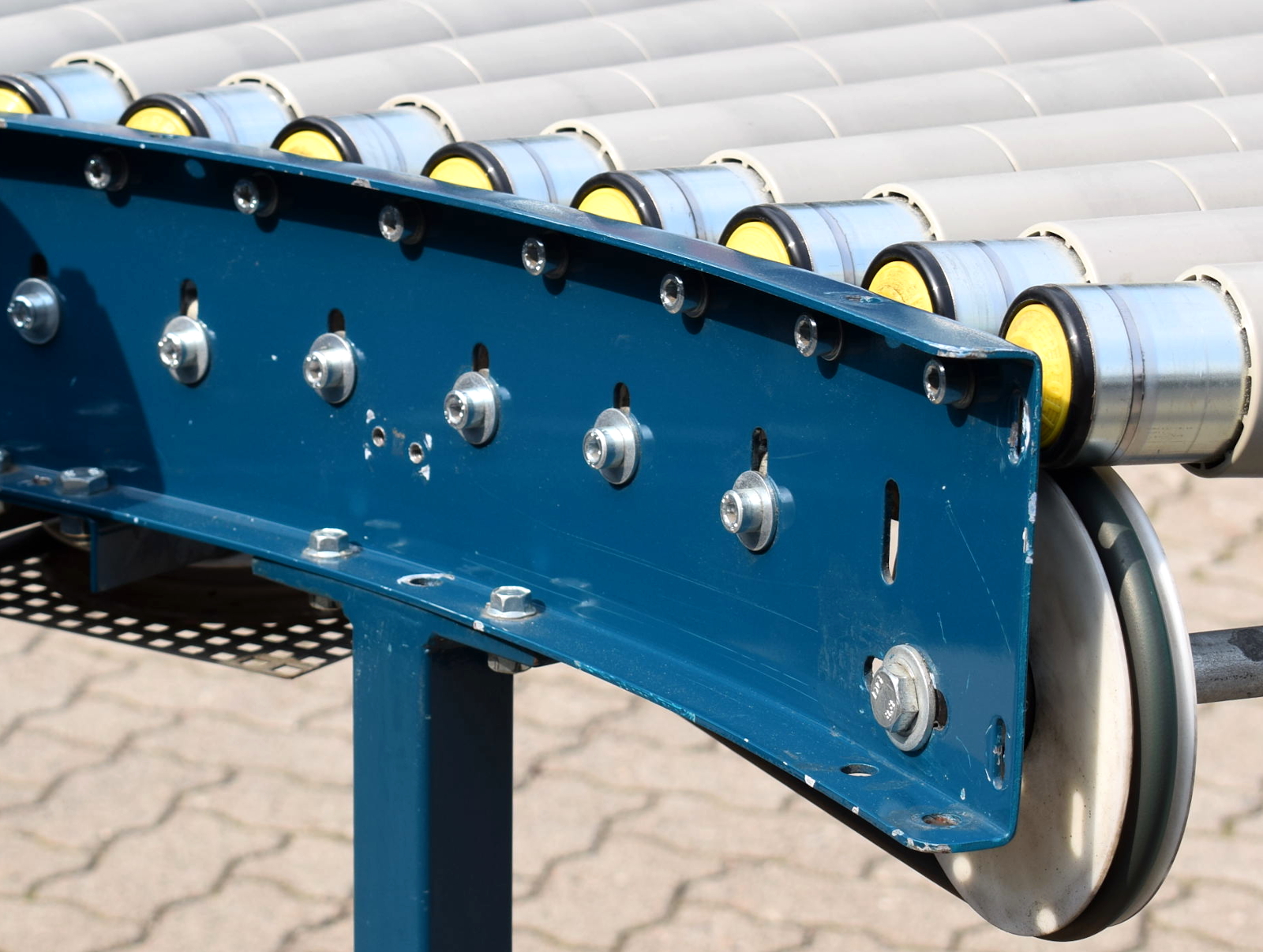

• Profilhöhe: ca. 135 mm
• Rollenlänge: ca. 560 mm

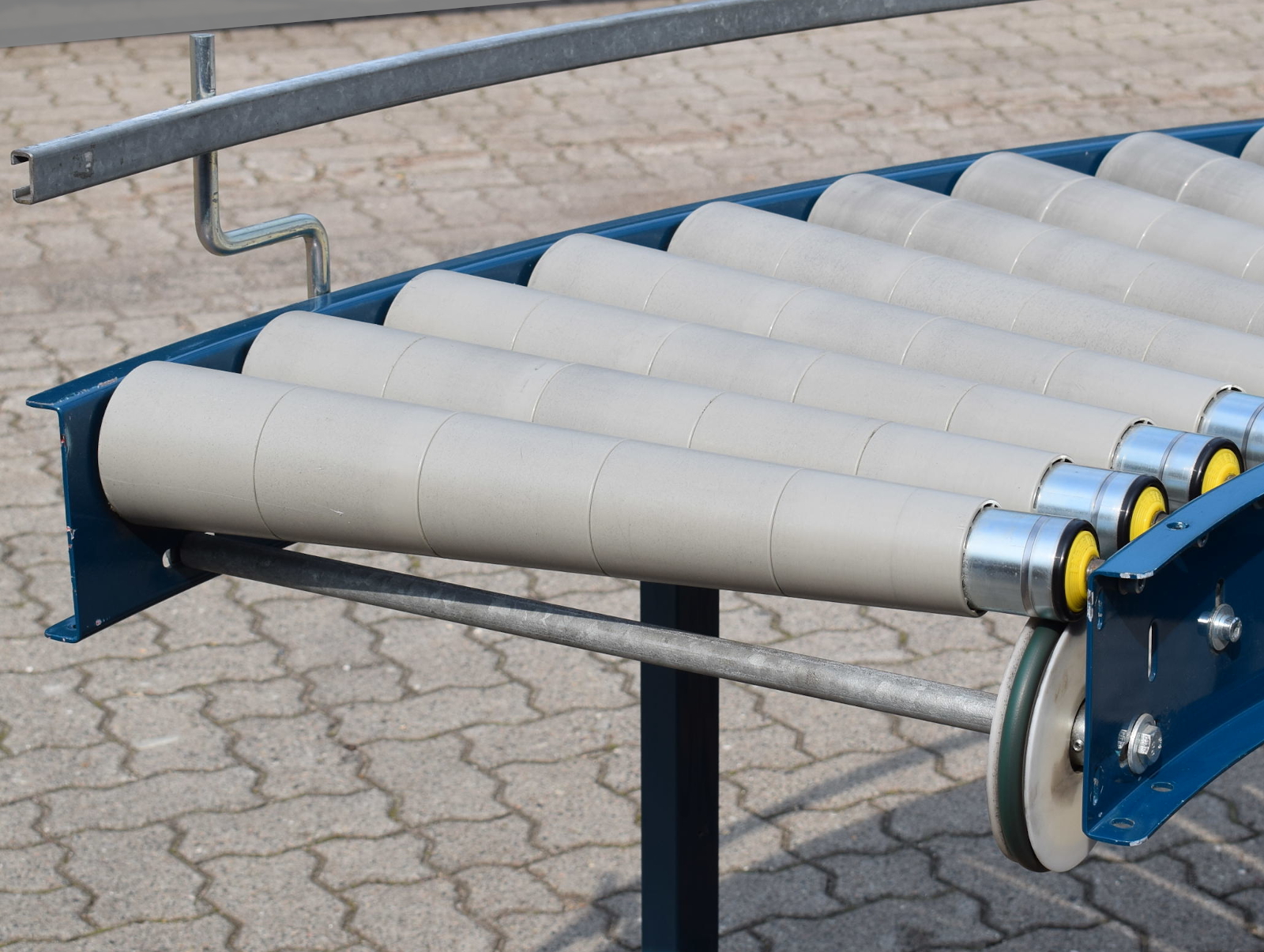

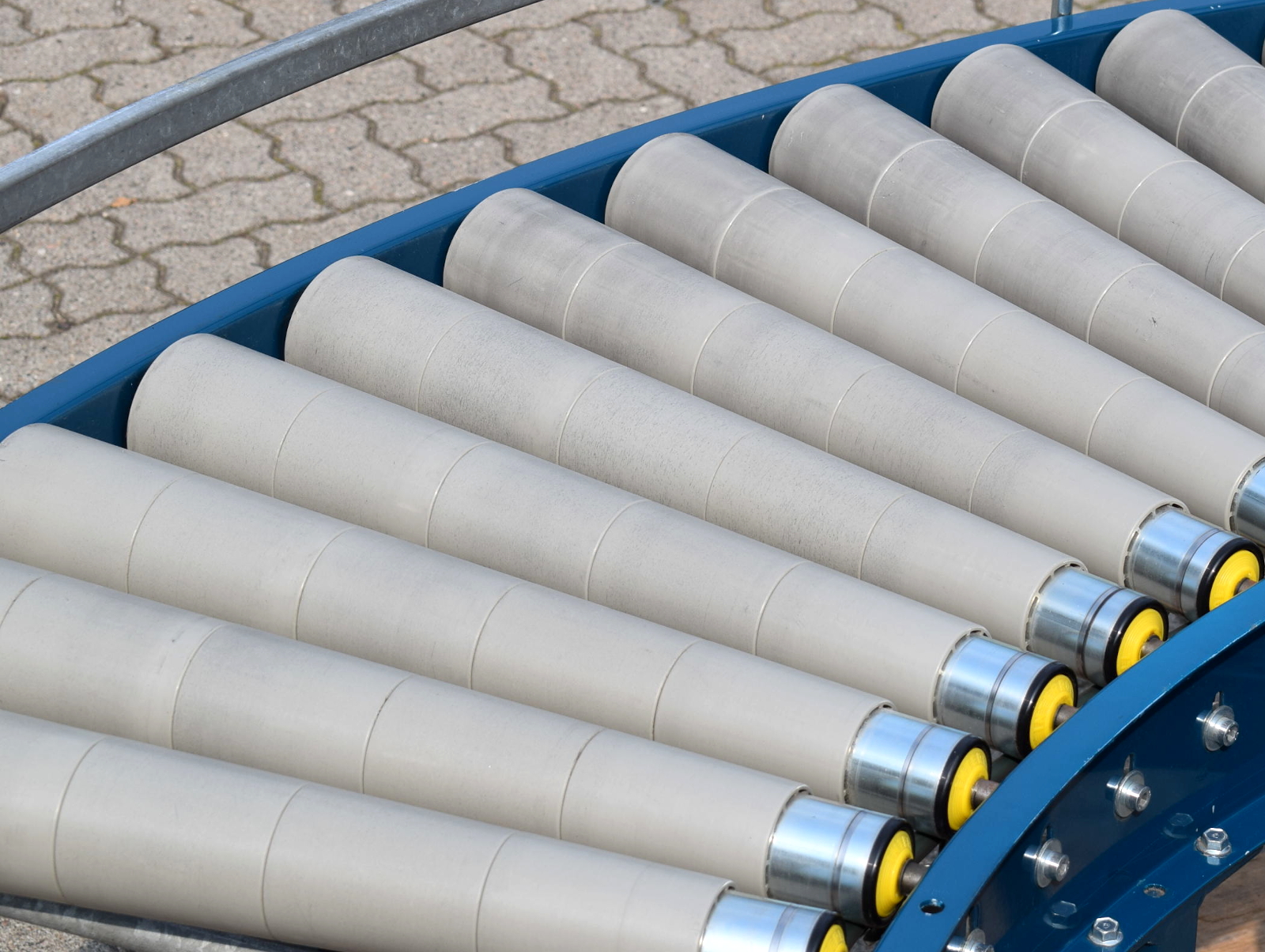

• Rollenanzahl: 18 Stück konisch,
• Rollen Ø konisch: ca. 50 ... 90 mm
• Achsabstand innen: ca. 50 mm
• Achsabstand außen: ca. 80 mm
• Fördergeschwindigkeit: 0,70 m/s
• Material: Aluminium

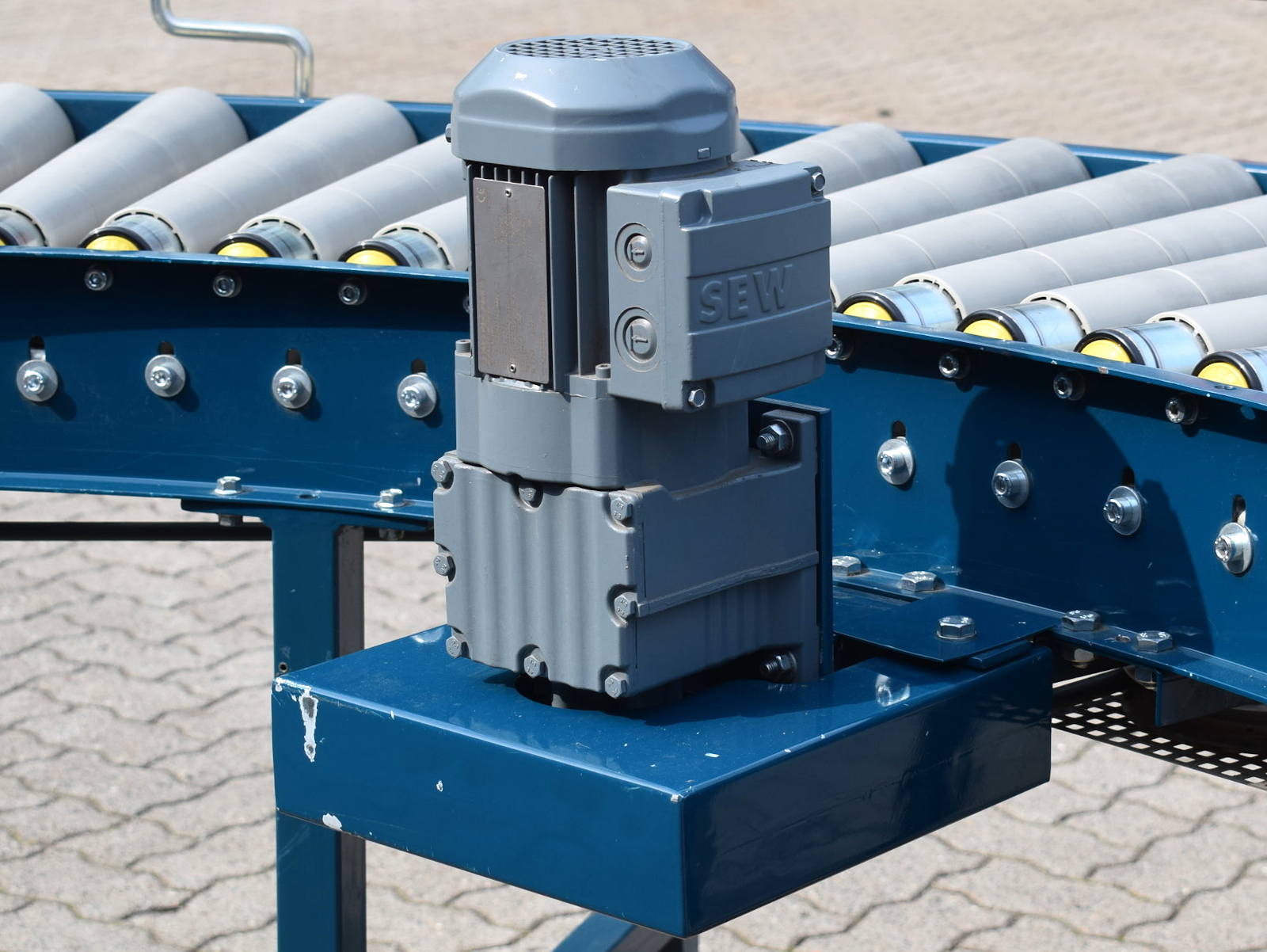

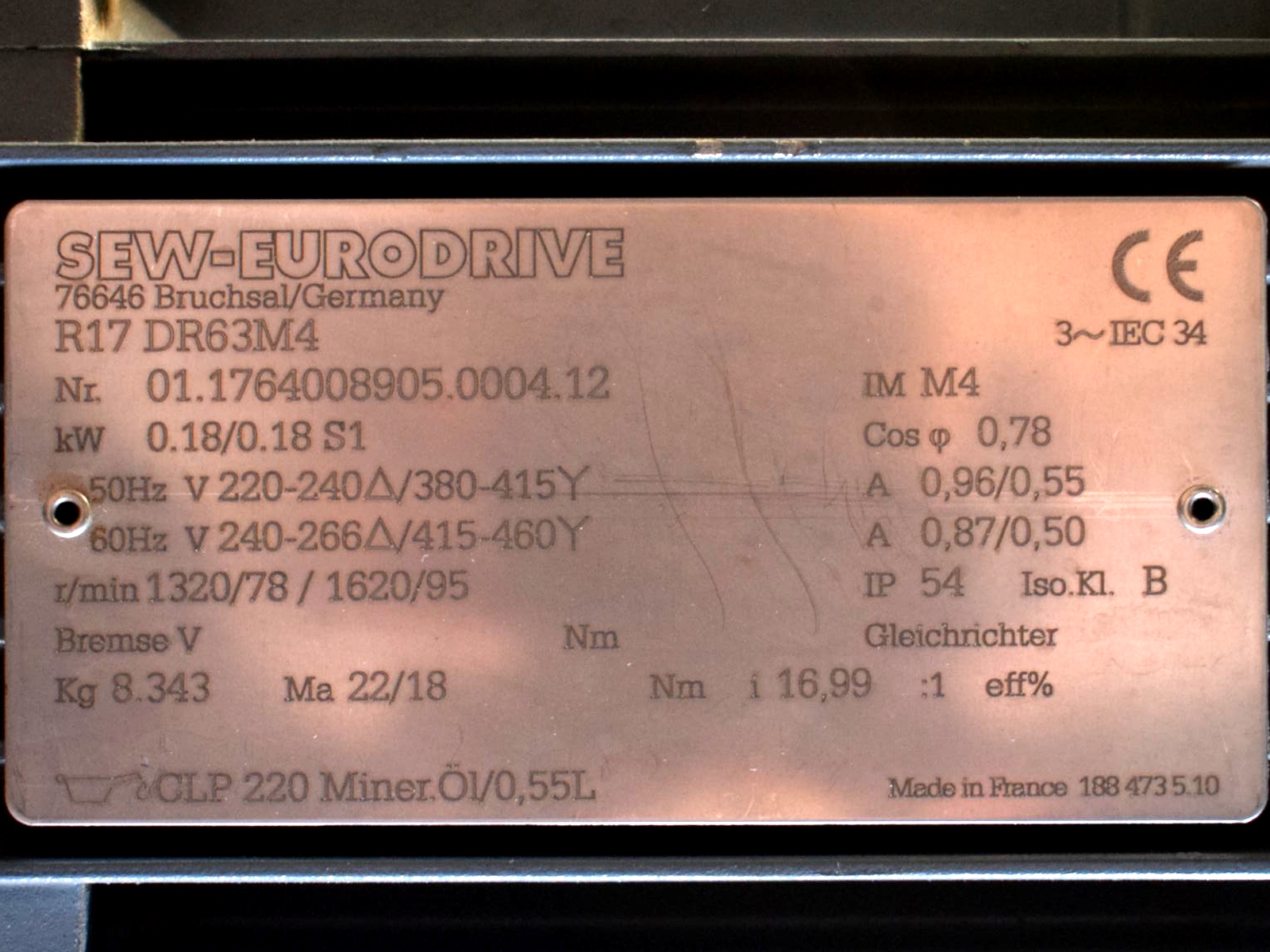

Technische Details Antriebsmotor:

• Hersteller: SEW-Eurodrive
• Typ: R17 DR63M4
• Leistung: 0,18 kW
• Drehzahl max.: 1.620 / 95 U/min
• Schutzart: IP 54

Lieferumfang: Eine 90° Rollenbahnkurve mit Antrieb.

Hinweis: Zustand siehe Bilder.

EO55-144338
JN-20190903
