Rollenbahnkurve 90° Rollenkurvenförderer Rollenbahn Kurve Antrieb L1650

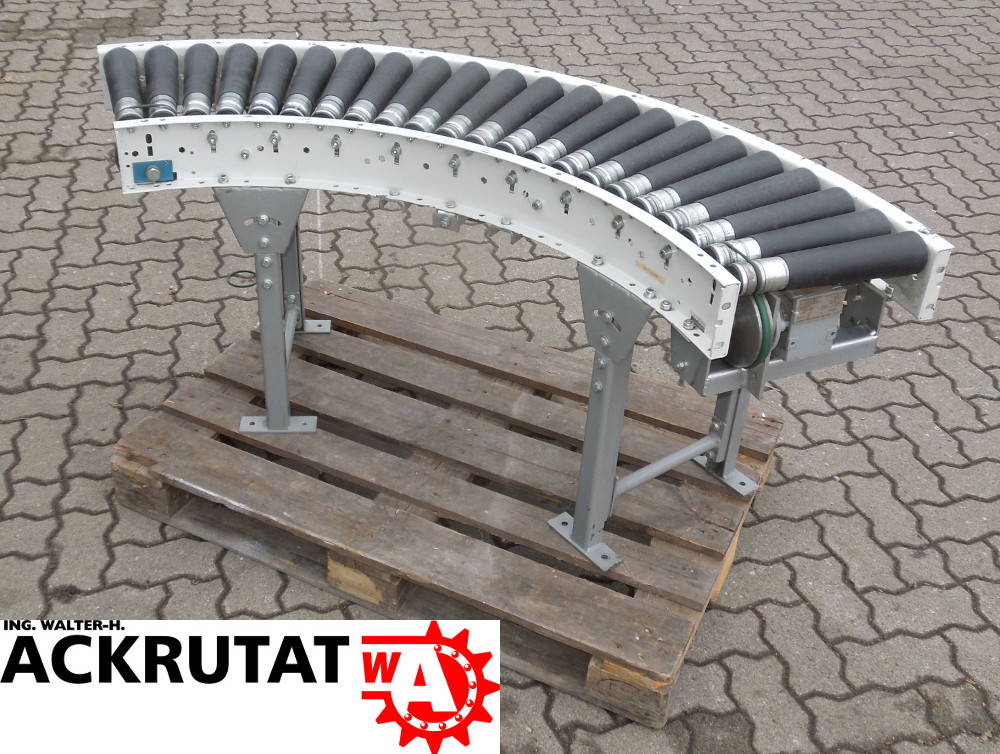

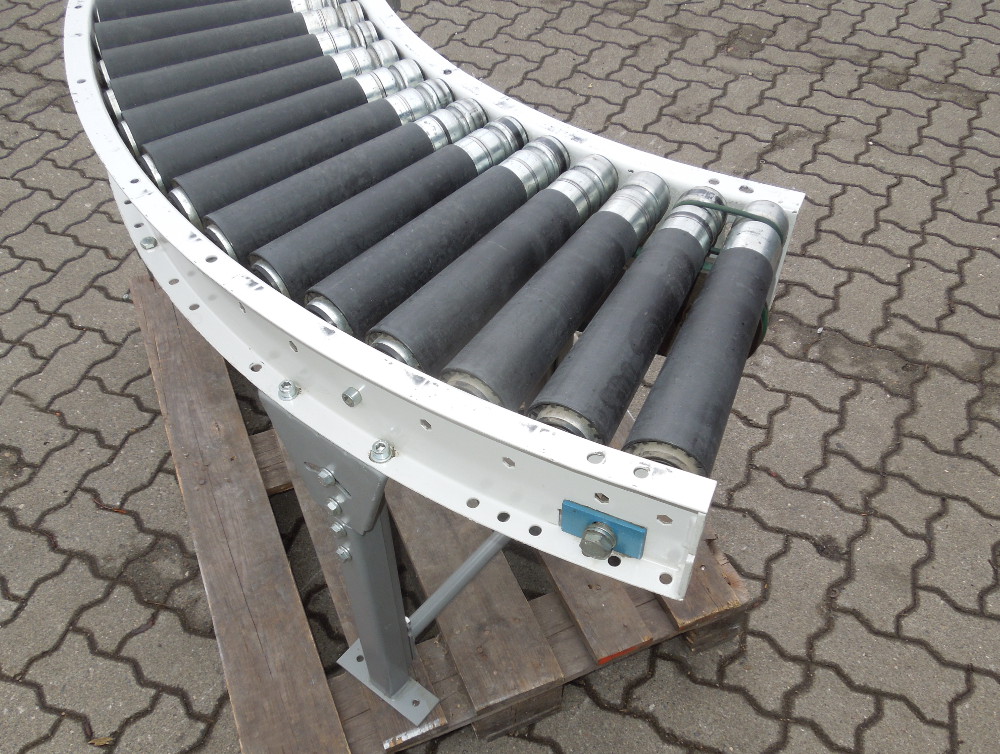

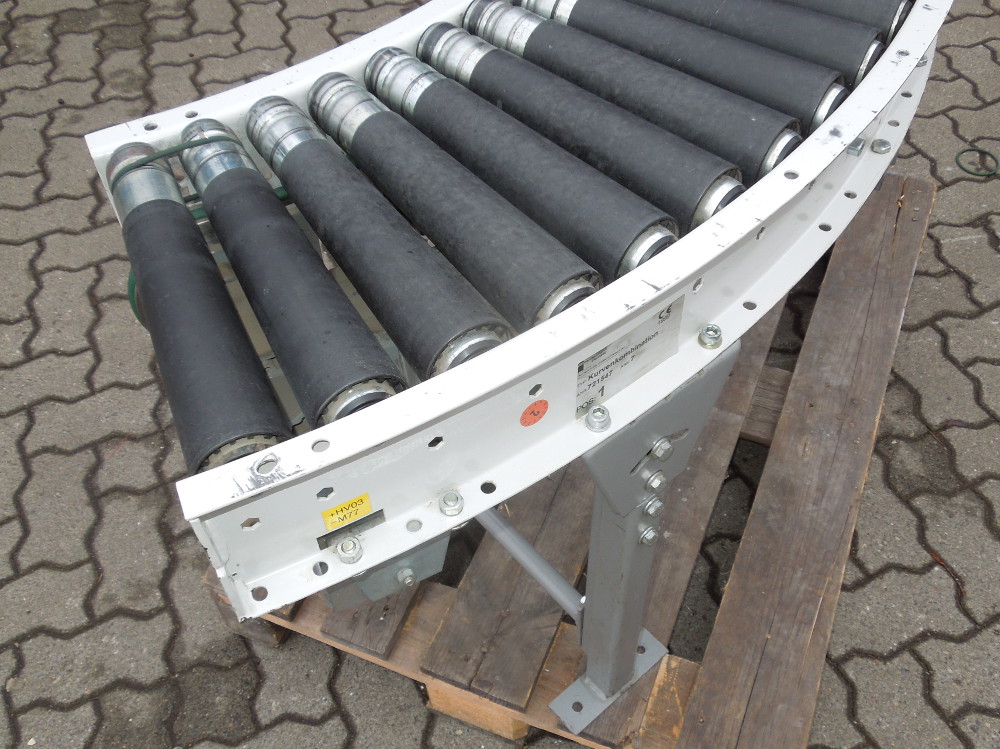

1 Rollenkurvenförderer 90° mit Antrieb innen liegend

Technische Details:

• Gesamtmaße: ca. 1.650 x 400 mm (LxB)
• Höhe: ca. 710 ... 1.010 mm (verstellbar)
• Außenradius: ca. 620 mm
• Innenradius: ca. 230 mm
• Bahnbreite: ca. 400 mm
• Rollenlänge: ca. 330 mm
• Rollenanzahl: 22 (konisch)
• Rollendurchmesser innen: ca. 50 mm
• Rollendurchmesser außen: ca. 68 mm
• Achsabstand Innen: ca. 60 mm
• Achsabstand Außen: ca. 85 mm

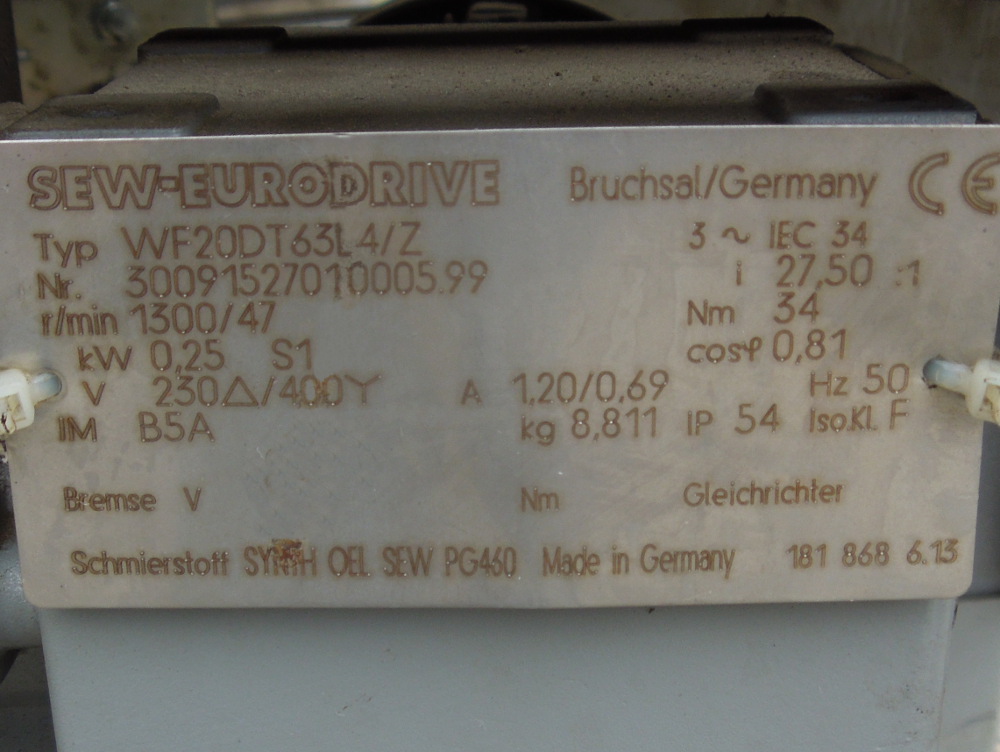

Getriebemotor

Hersteller: SEW-Eurodrive

Typ: WF20DT63L4/Z

Technische Details:

• Betriebsspannung: 230 V / 400 V
• Stromstärke: 1,20 / 0,69 A
• Frequenz: 50 hz
• Drehzahl 50 Hz: n₁ = 1.300 / n₂ = 47 U/min
• Leistung: 0,25 kW
• Getriebeuntersetzung: i = 27,50:1
• Schutzklasse: IP54

EO55 CH/JA 20150330
131784
