Hirschi Rollenbahnkurve 90° Bahnbreite 660 mm 24 V Kurvenförderbahn Förderkurve Drivero

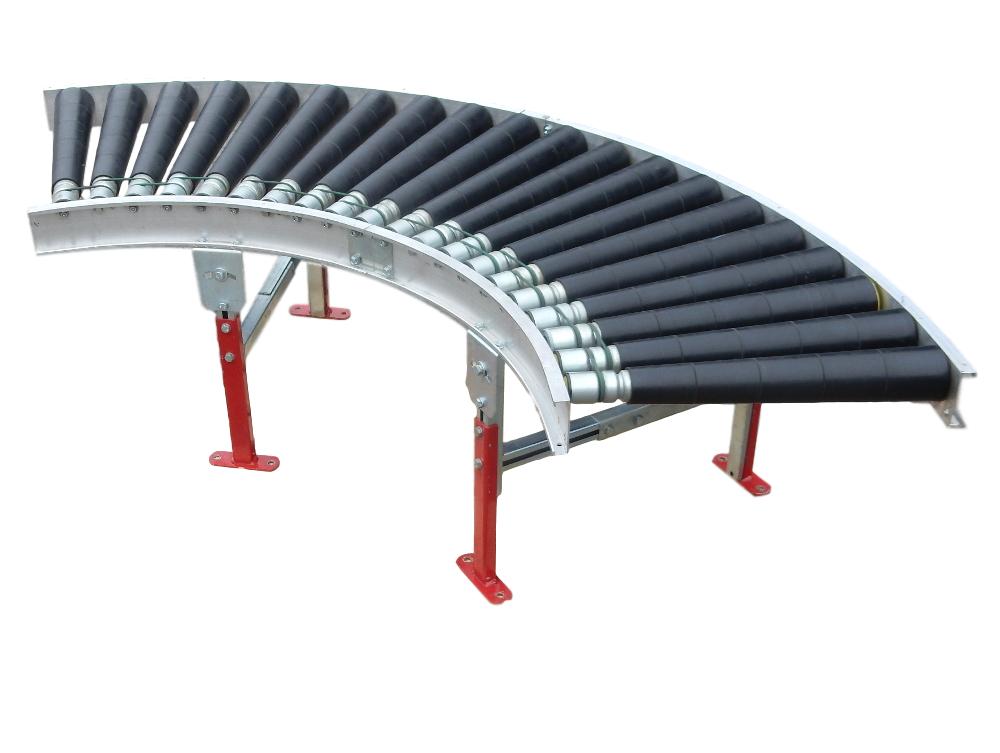

Eine Rollenbahnkurve

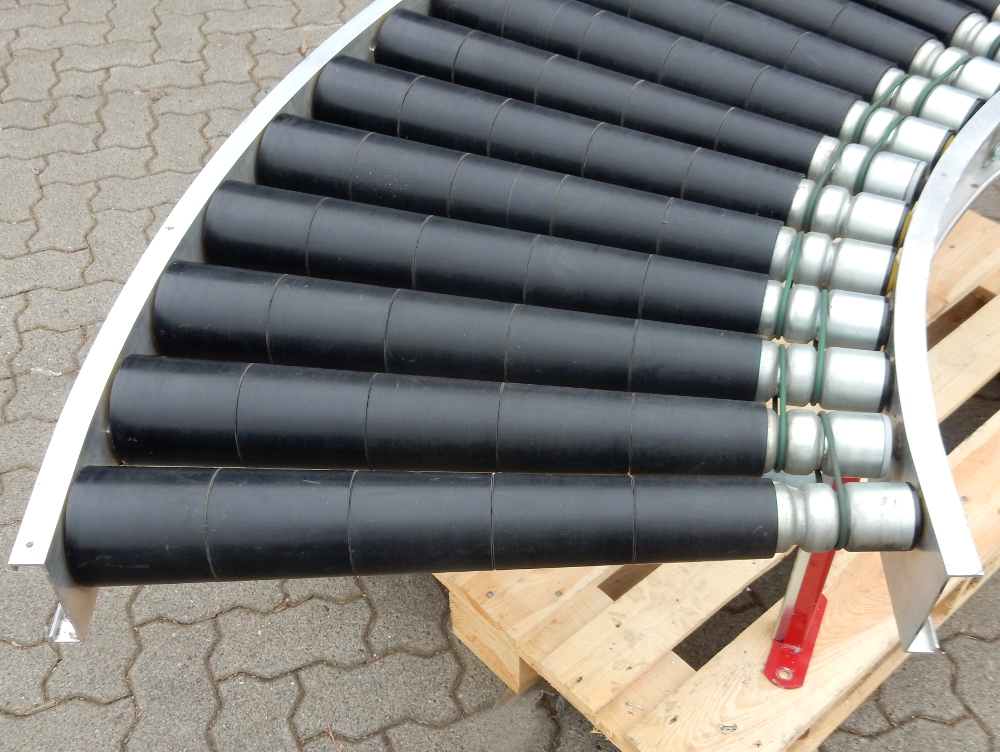

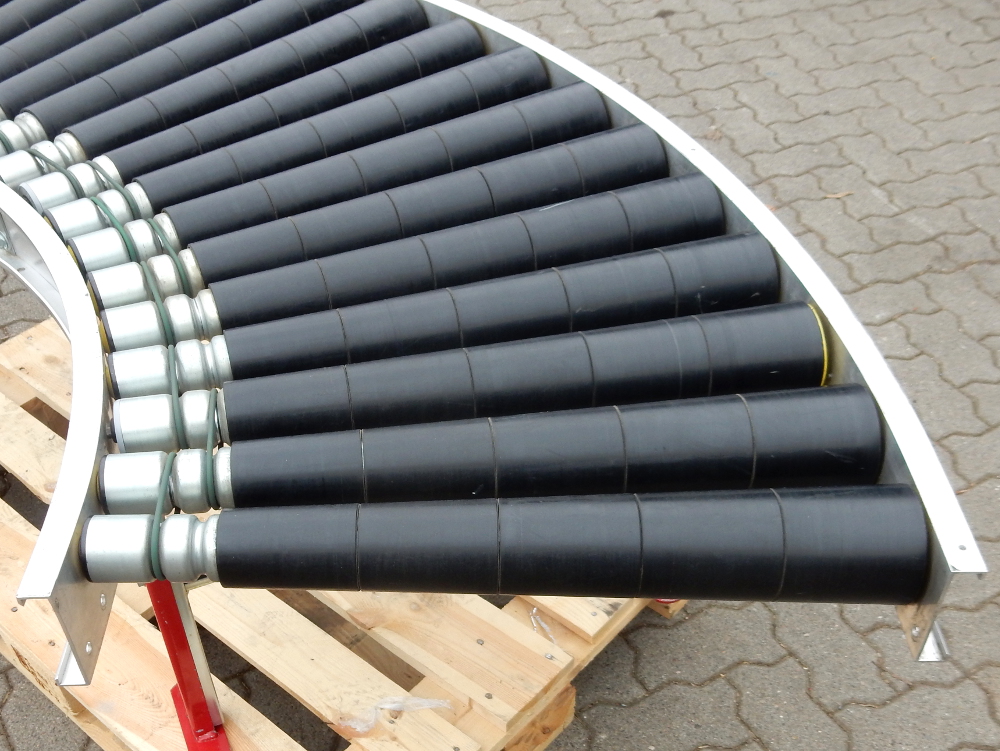

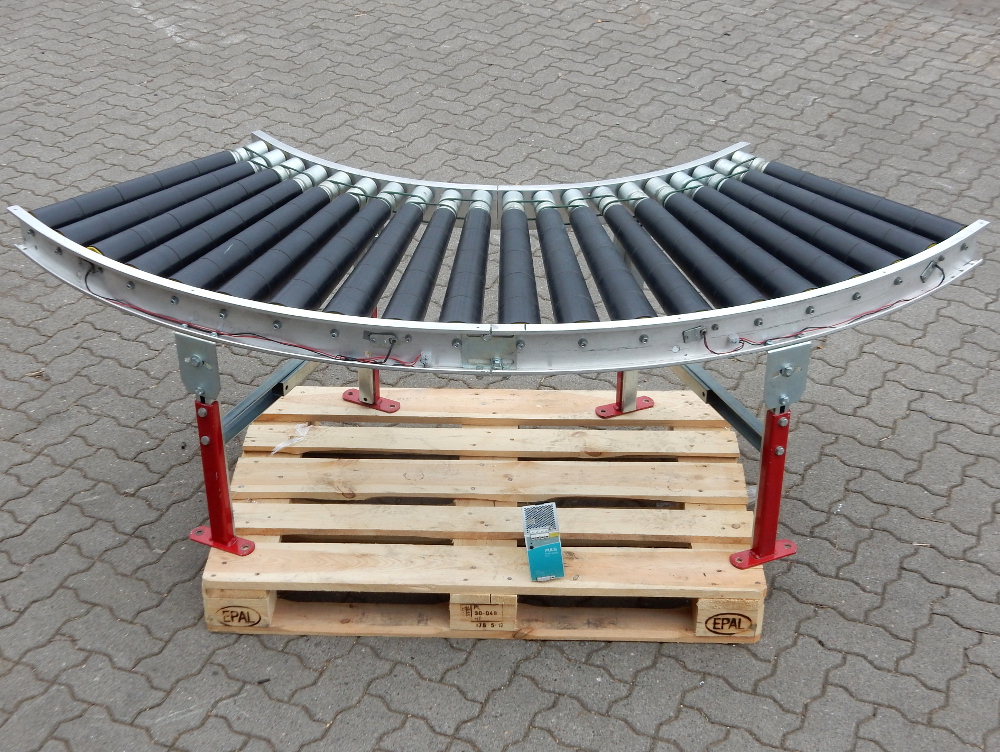

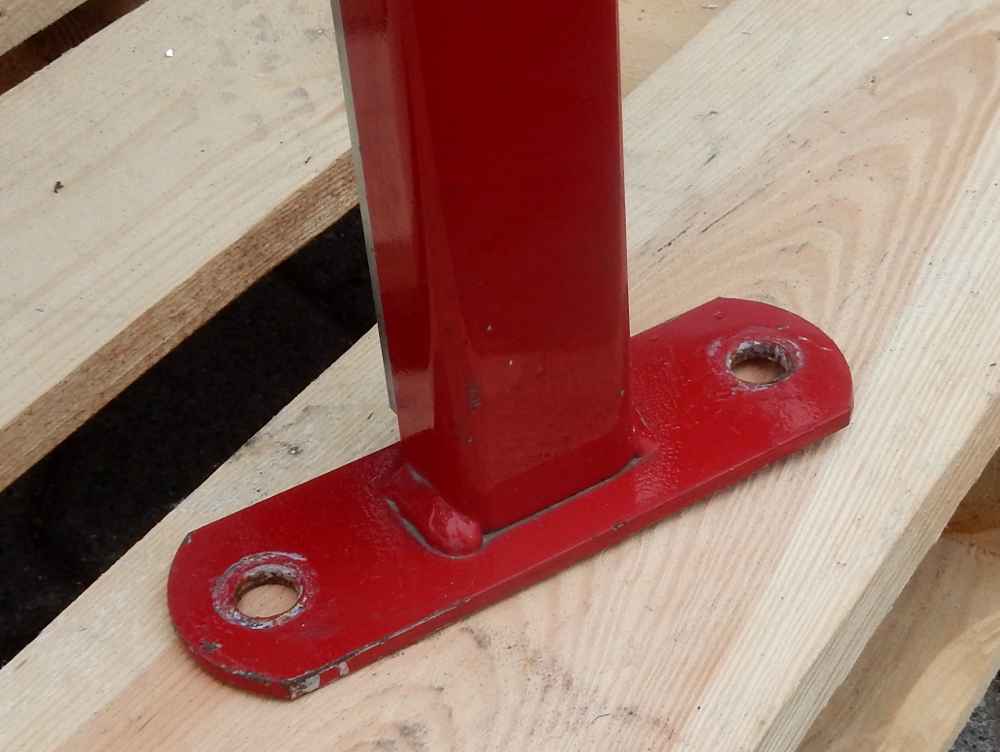

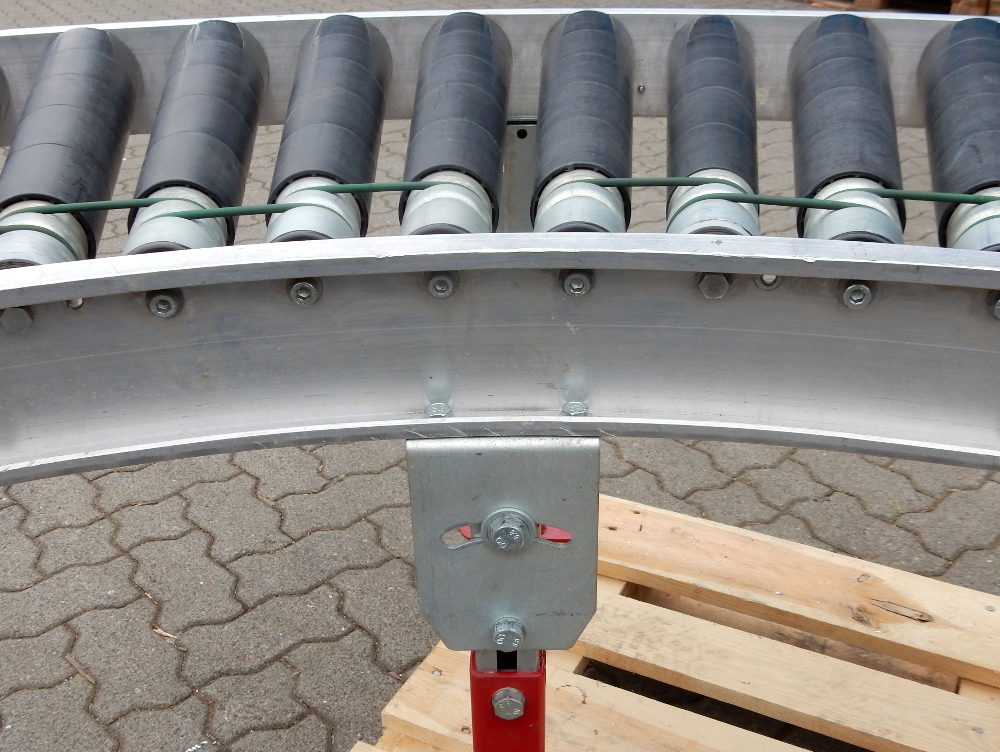

Diese Förderkurve eignet sich zum Fördern von Stückgut wie z.B. Kisten und Kartons. Die Tragrollen werden durch vier 24 V Trommelmotoren vom Typ Interroll Driveroll über Rundriemen angetrieben. Die Stützböcke unter der Kurve sind höhenverstellbar um die Kurve individuell in den Förderprozess einzubinden.

Hersteller: Hirschi & Co.

Technische Details:

• Gesamtmaße: ca. 2.150 x 930 x 640 mm (BxTxH)
• Höhenverstellbarkeit: ca. 640 … 940 mm
• Außenradius: ca. 1.500 mm
• Innenradius: ca. 830 mm
• Förderwinkel: ca. 90°
• Fördergeschwindigkeit: ca. 0,5 m/s
• Bahnbreite: ca. 660 mm
• Rollenlänge: ca. 600 mm
• Rollenanzahl: 20 Stück (konisch)
• davon 4 Trommelmotoren
• Rollendurchmesser: ca. 50 mm innen / 90 mm außen
• Profilhöhe: ca. 100 mm
• Profilmaterial: Aluminium

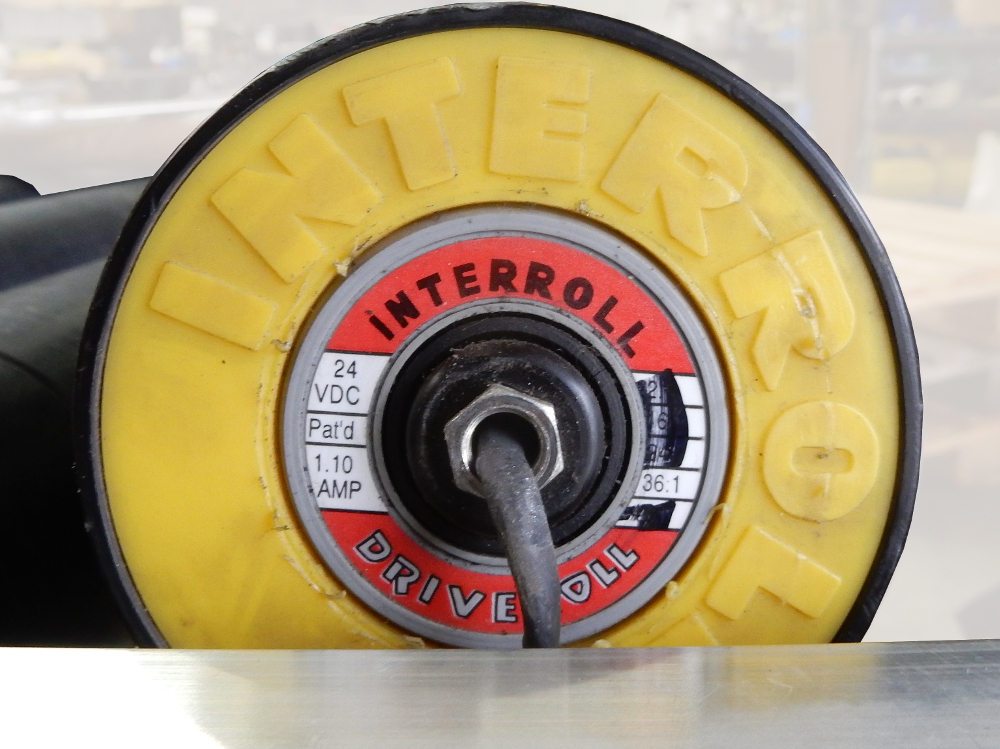

Trommelmotoren:

• Hersteller: Interroll
• Typ: Driveroll
• Spannung: 24 V
• Stromaufnahme: 1,1 A
• Frequenz: 50 Hz

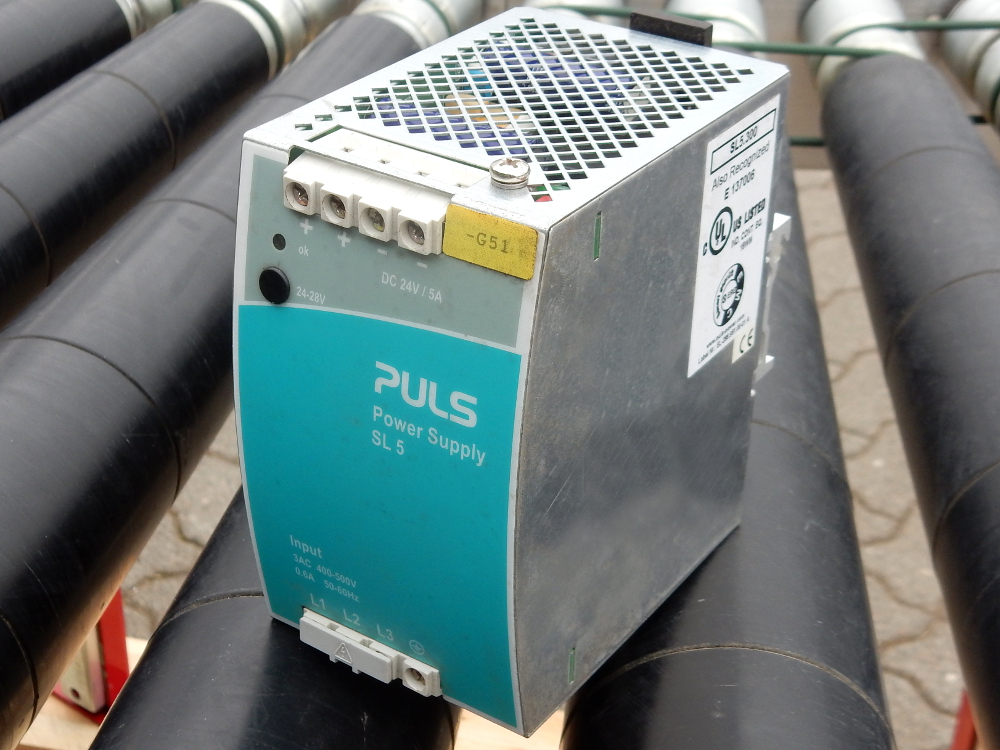

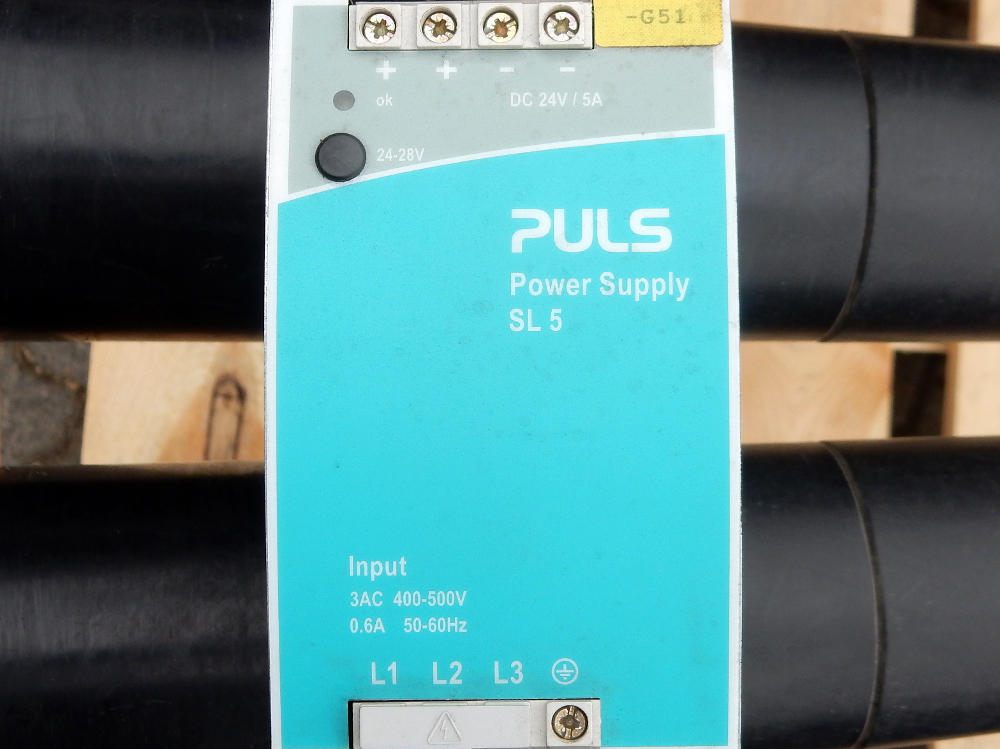

Netzteil:

• Typ: Puls Power Supply SL5
• Eingang:
  • Spannung: 400…500 V
  • Phasen: 3-polig
  • Stromaufnahme: 0,6 A
  • Frequenz: 50 … 60 Hz
  • Ausgang:
    • Spannung: 24…28 V
    • Stromstärke: 5 A

Hinweis: Die Lieferung erfolgt mit einem Netzteil für den Betrieb bei 400 V Netzspannung. Zustand siehe Bilder.

EO55-150966
HK-20170407
