Rollenbahnkurve 90° Bahnbreite 310 mm Förderbahn Transportbahn Kurvenrollenbahn Rollenbahn

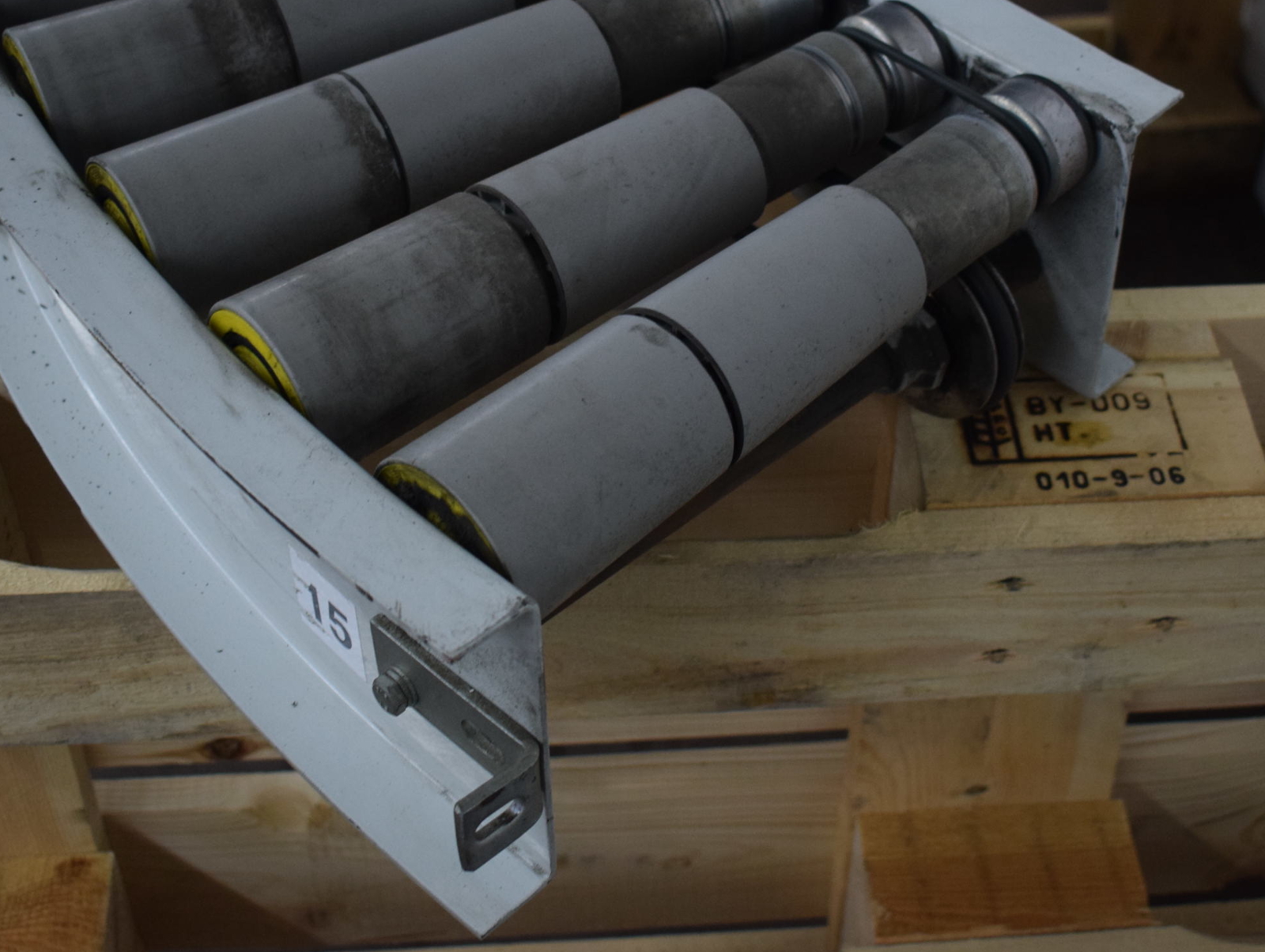

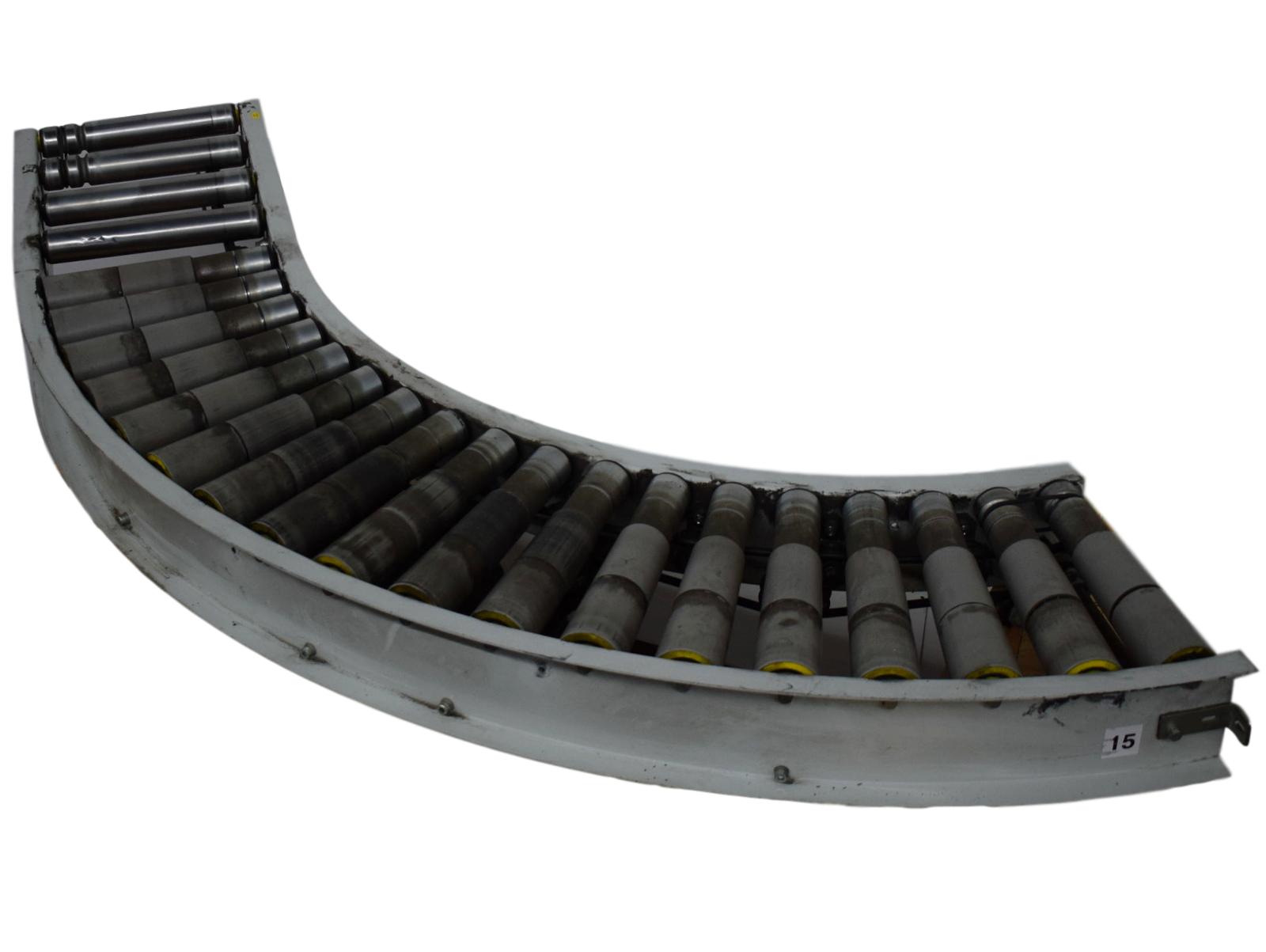

Eine 90° Rollenbahnkurve

Diese 90° Rollenbahnkurve hat einer Förderbreite von ca. 310 mm und eignet sich ideal zum Fördern von Paketen oder Stückgut. Der Antriebsmotor mit einer Leistung von 0,37 kW ist unter der Rollenbahnkurve befestigt. Zusätzlich verfügt diese Kurve über ein Rollenbahn Zuführstück mit einer Länge von 500 mm.

Technische Details Rollenbahnkurve:

• Gesamtmaße: ca. 1.400 x 390 x 140 mm (LxBxH)
• Außenradius: ca. 1.160 mm
• Innenradius: ca. 770 mm
• Nutzbreite: ca. 310 mm

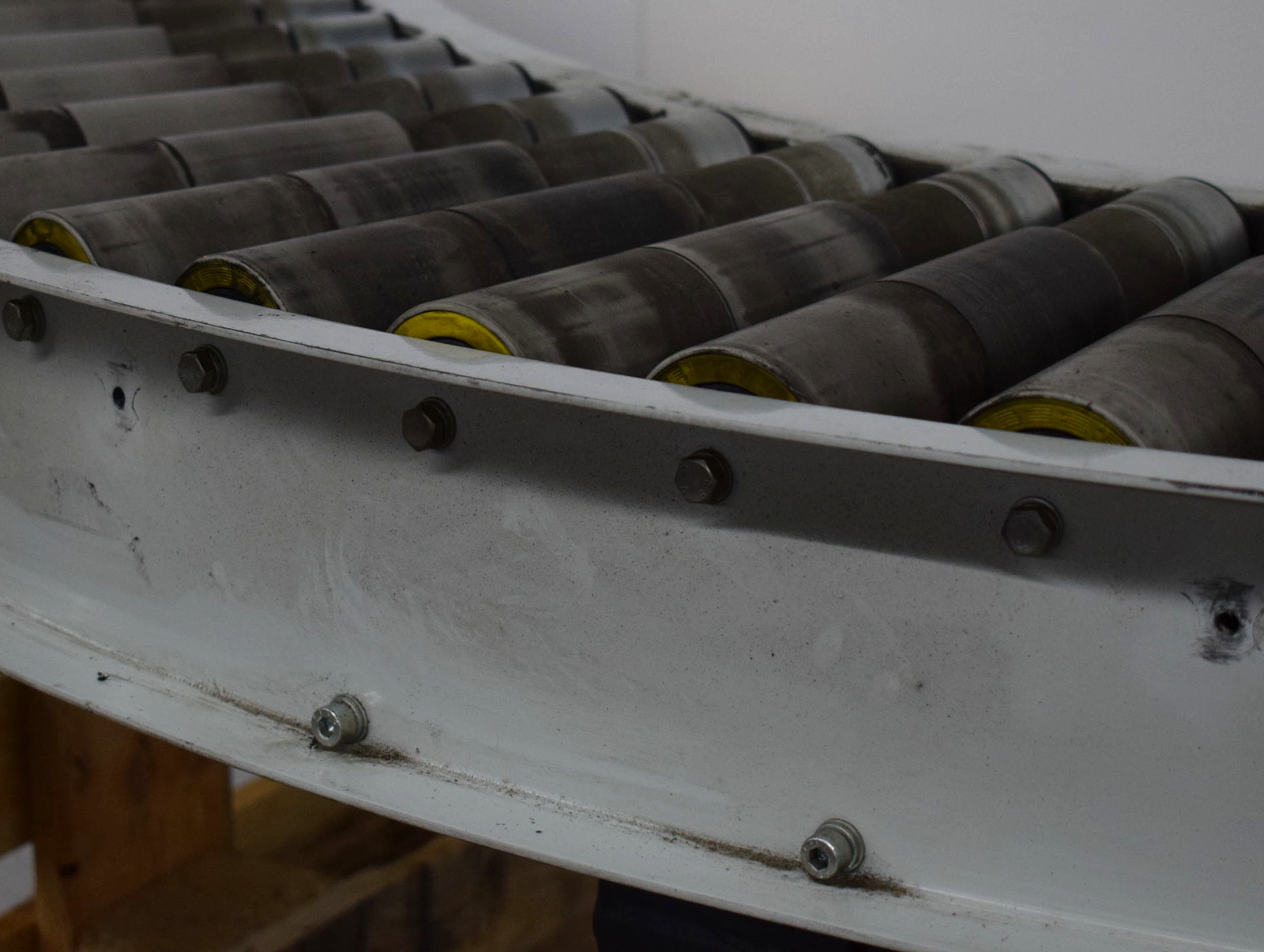

• Profilhöhe: ca. 140 mm (H)
• Rollenlänge: ca. 310 mm

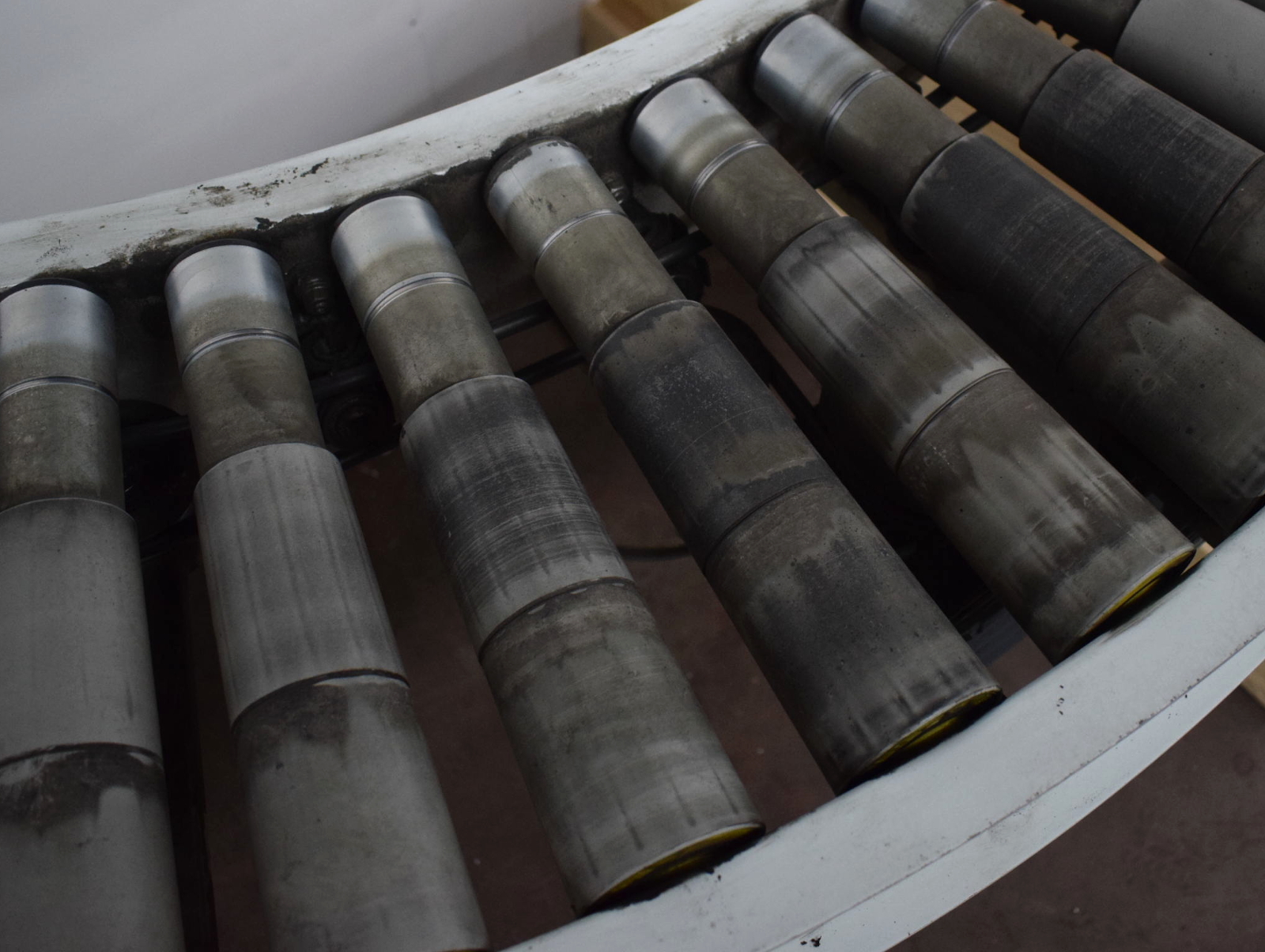

• Rollenanzahl: 18 Stück konisch
• Rollendurchmesser:
  • konisch: ca. 50 ... 70 mm
• Achsabstand innen: ca. 70 mm
• Achsabstand außen: ca. 100 mm

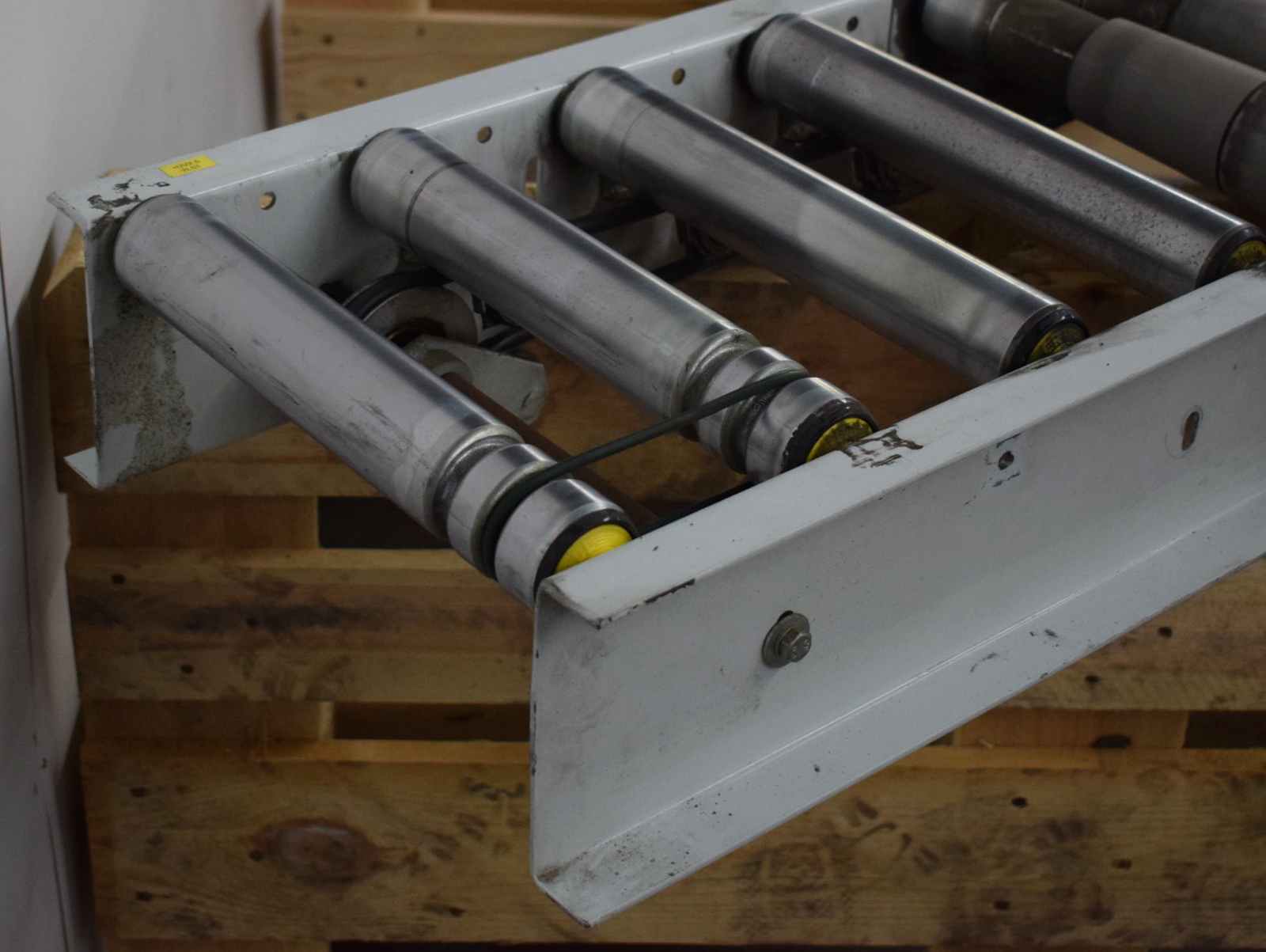

Technische Details Rollenbahn Zuführstück:

• Länge: ca. 500 mm
• Achsabstand: ca. 125 mm
• Rollenanzahl: 4 Stück Normrollen
• Rollenlänge: ca. 310 mm
• Rollendurchmesser: ca. 50 mm

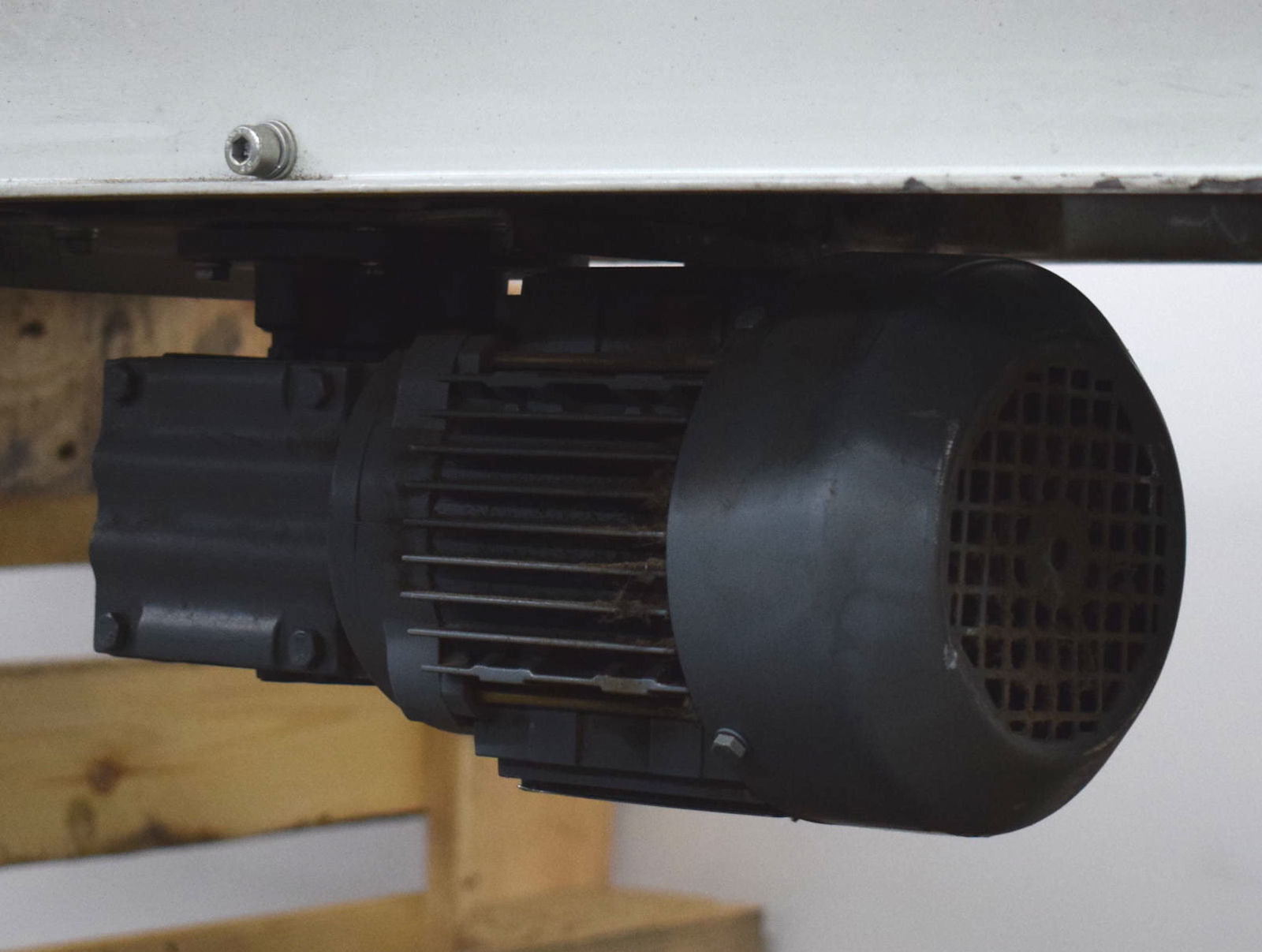

Technische Details Antriebsmotor:

• Hersteller: SEW-Eurodrive
• Typ: WF20 DT71D4
• Leistung max.: 0,37 kW
• Übersetzung: i = 24,50 : 1
• Drehzahl max.: 1.680 / 69 U/min

Lieferumfang: Eine 90° Rollenbahnkurve

Hinweis: Zustand siehe Bilder.
