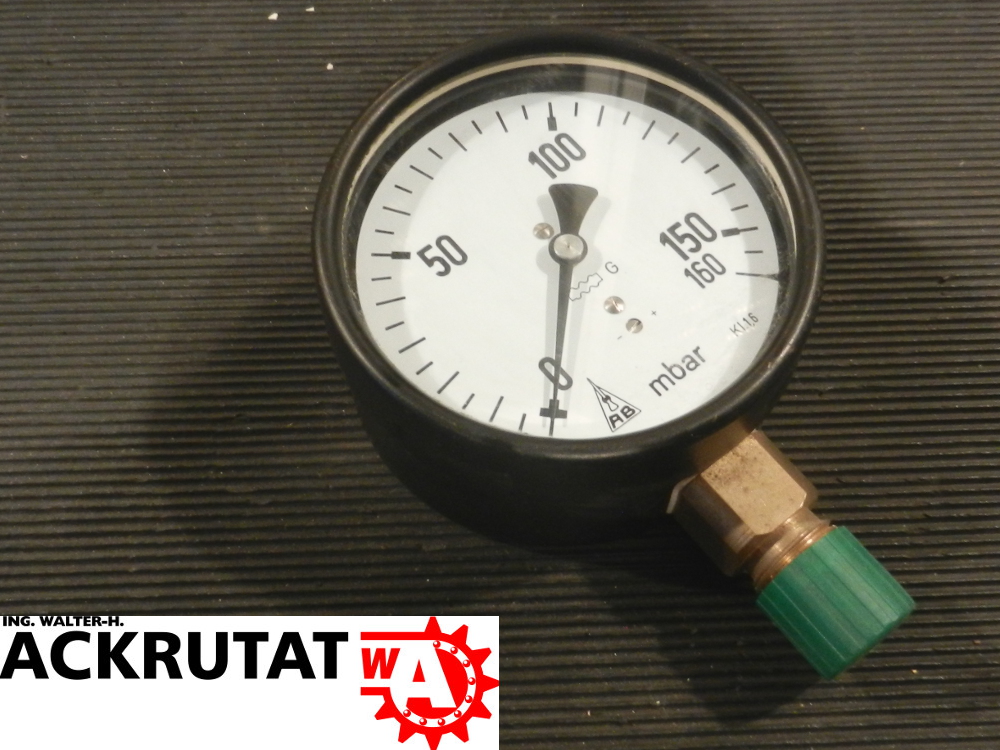

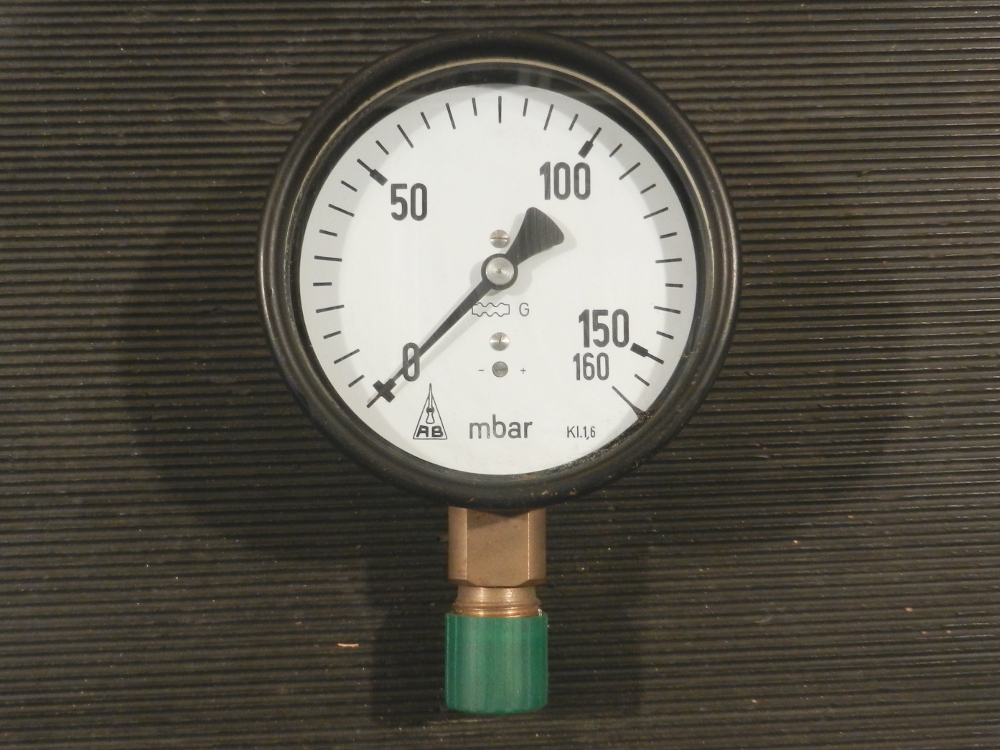

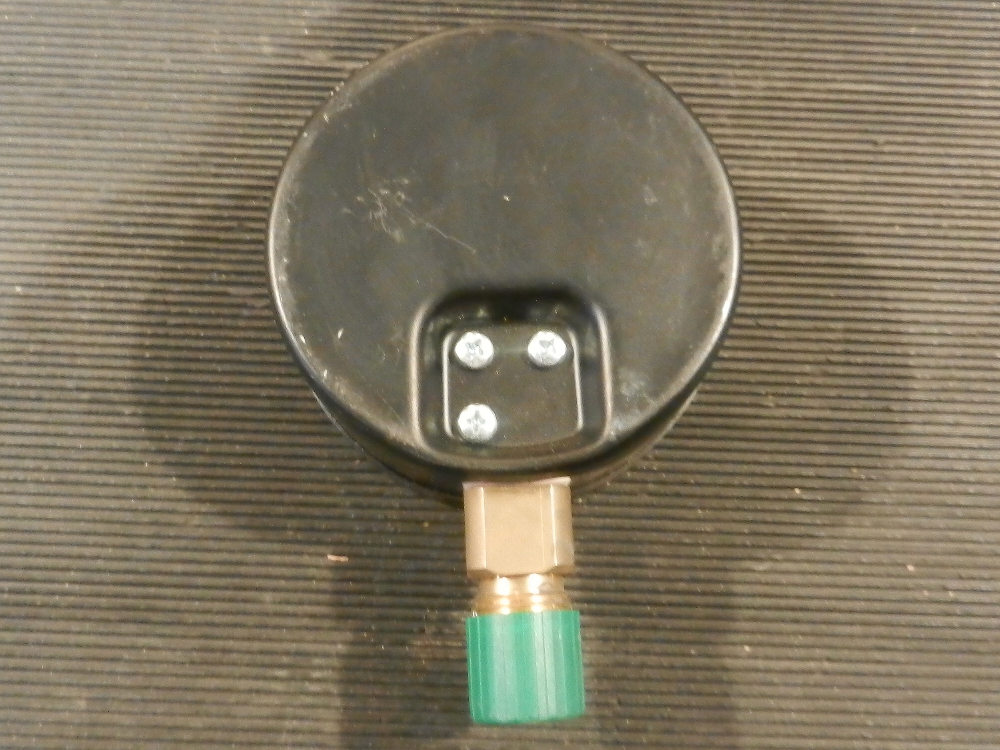

AB Armaturenbau-GmbH Druckmessgerät RE100 Druckmessgerät mit Rohrfeder Manometer

Druckmessgerät mit Rohrfeder

Hersteller: Armaturenbau GmbH

Typ: RE 100

Rohrfeder-Manometer eignen sich zur Messung von positivem und negativem Überdruck zwischen 0 - 0,6 und 0 - 4.000 bar bei flüssigen oder gasförmigen Messstoffen.

Technische Details:

• Gesamtmaße: ca. 100 x 55 x 150 mm (BxTxH)
• Durchmesser Anzeige: 100 mm

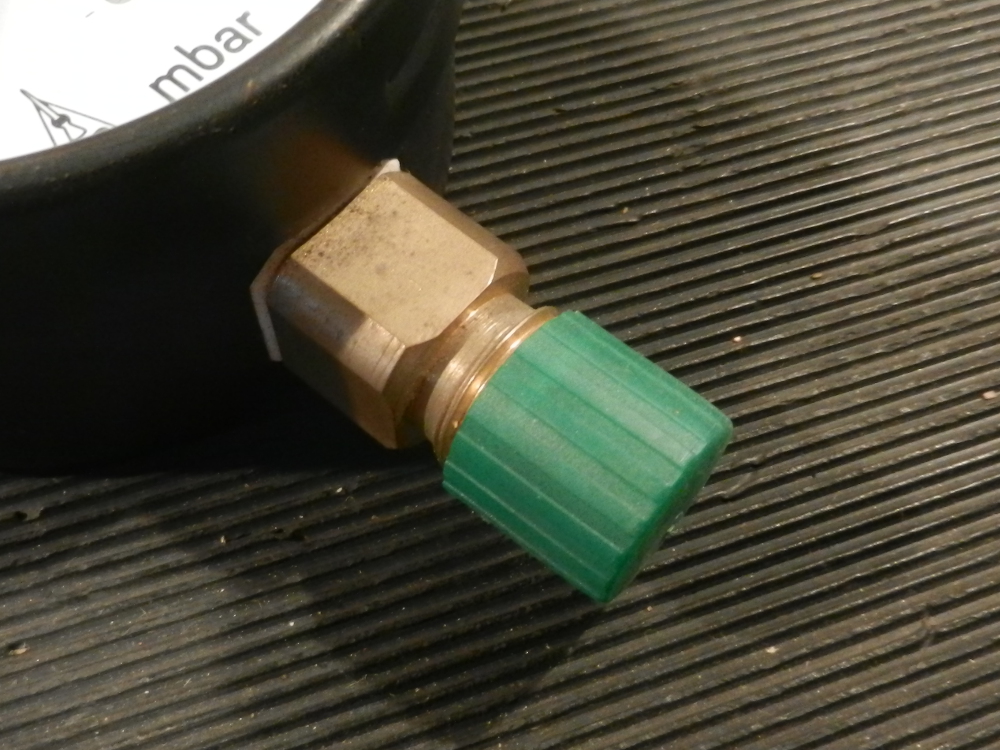

• Prozessanschluss:
  Anschlusslage radial unten
  Außengewinde G ½ B
• Druckbereich: 0 – 160 mbar
• Frontseitige Nullpunktkorrektur
• Gehäuse: Stahlblech schwarz
• Druckbelastbarkeit:
  Ruhebelastung: Skalenendwert
  Wechselbelastung: 0,9 x Skalenendwert
  Überlast: 1,3 x Skalenendwert
• zulässige Temperatur:
  Umgebung: -40 … +60 °C
  Messstoff: +60 °C maximal
• Genauigkeitsklasse: 1,6
• Temperatureinfluss:
  Bei Abweichung von der Referenztemperatur (+20 °C) am Messsystem:
  max. ±0,4 %/10 K vom jeweiligen Skalenendwert
• Schutzart: IP 54 nach EN 60529 / lEC 529
