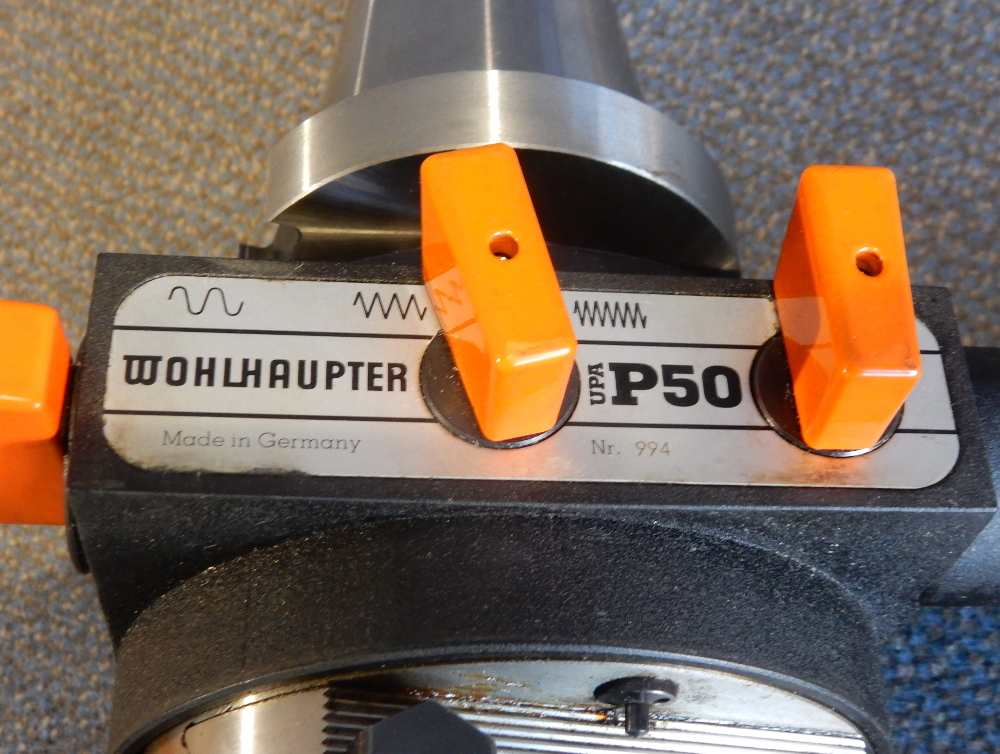

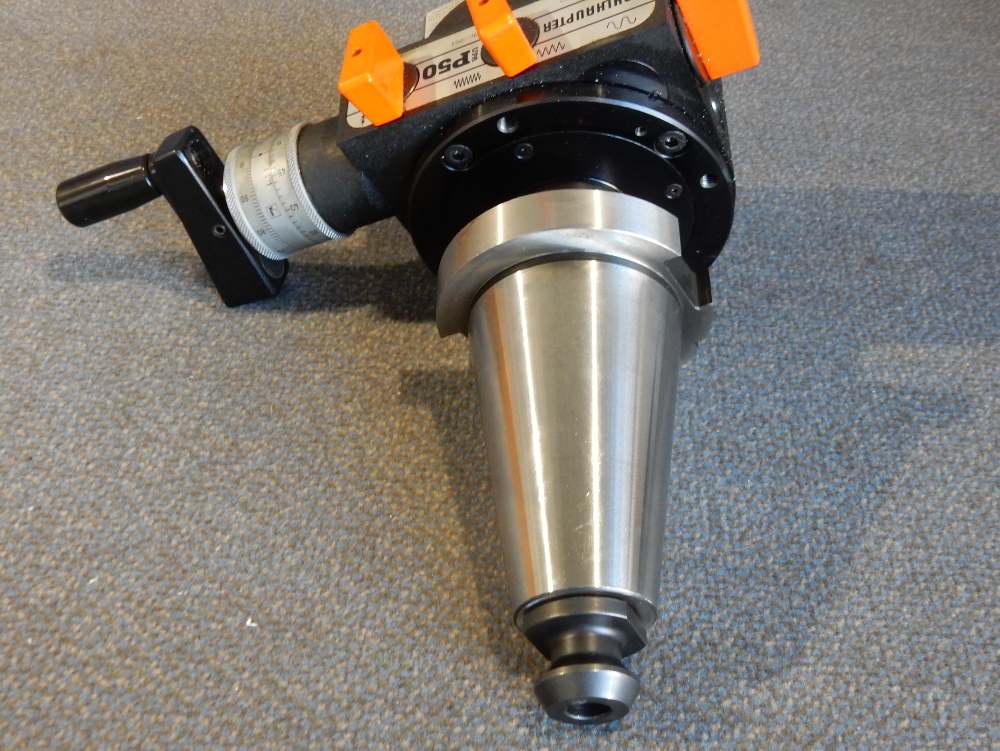

Wohlhaupter UPA P50 Plankopf Ausdrehknopf Deckel Fräsmaschine Bohrmaschine

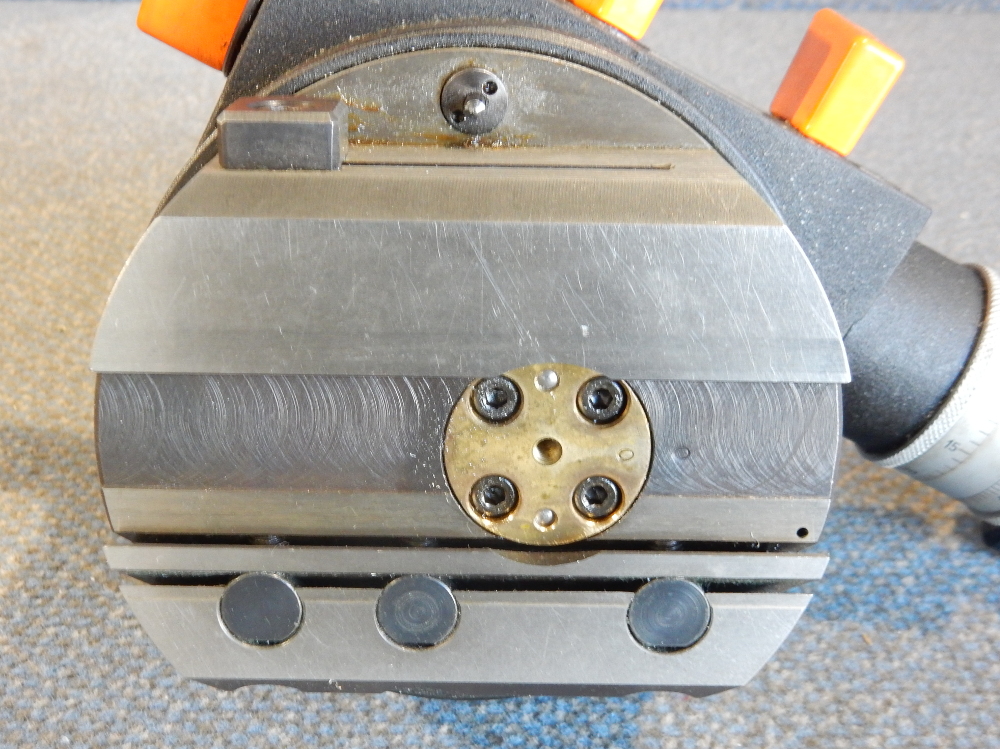

Ein Plan- und Ausdrehkopf

Dieser Plan- und Ausdrehknopf wird eingesetzt auf Universal Fräs- und Bohrmaschinen aller Art und dient zur Bearbeitung von feststehenden Werkstücken bei der Einzel und Serienfertigung.

Hersteller: Wohlhaupter

Typ: UPA P50

Technische Details:

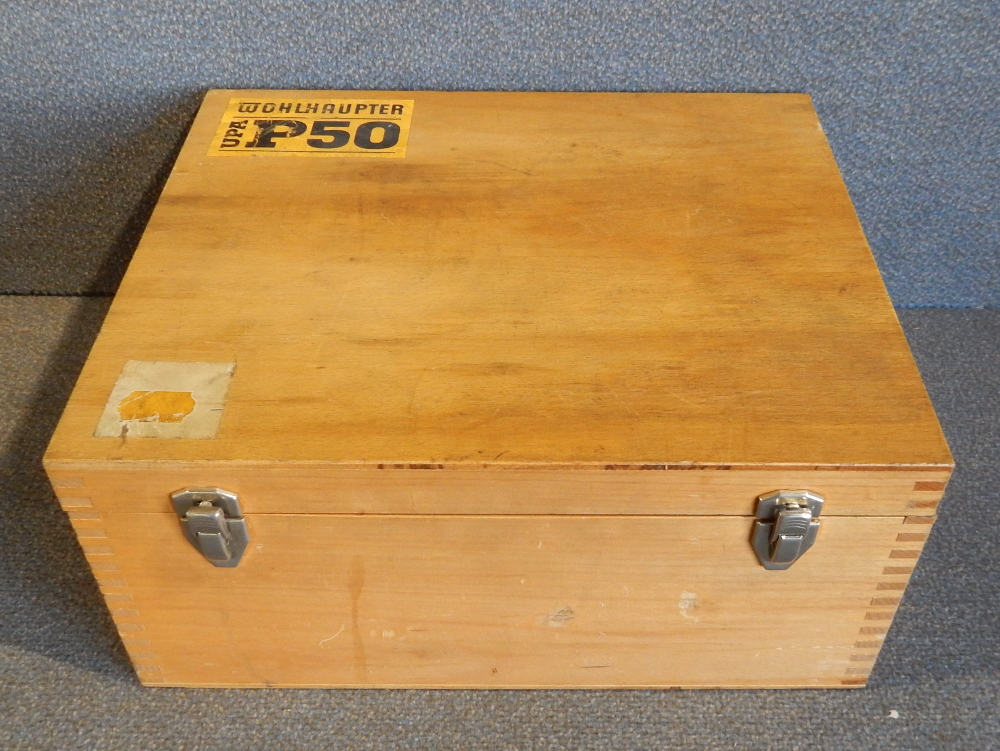

• Kistenmaß: ca. 365 x 315 x 165 mm (BxTxH)
• Maße Plan- und Ausdrehkopf: ca. 255 x 265 x 165 mm (BxTxH)
• Durchmesser Werkzeugschafft: ca. 90 ... 40 mm
• Plan- und Ausdrehbereich: max. 400 mm Ø
• Verstellbarkeit des Schlittens: max. 50 mm

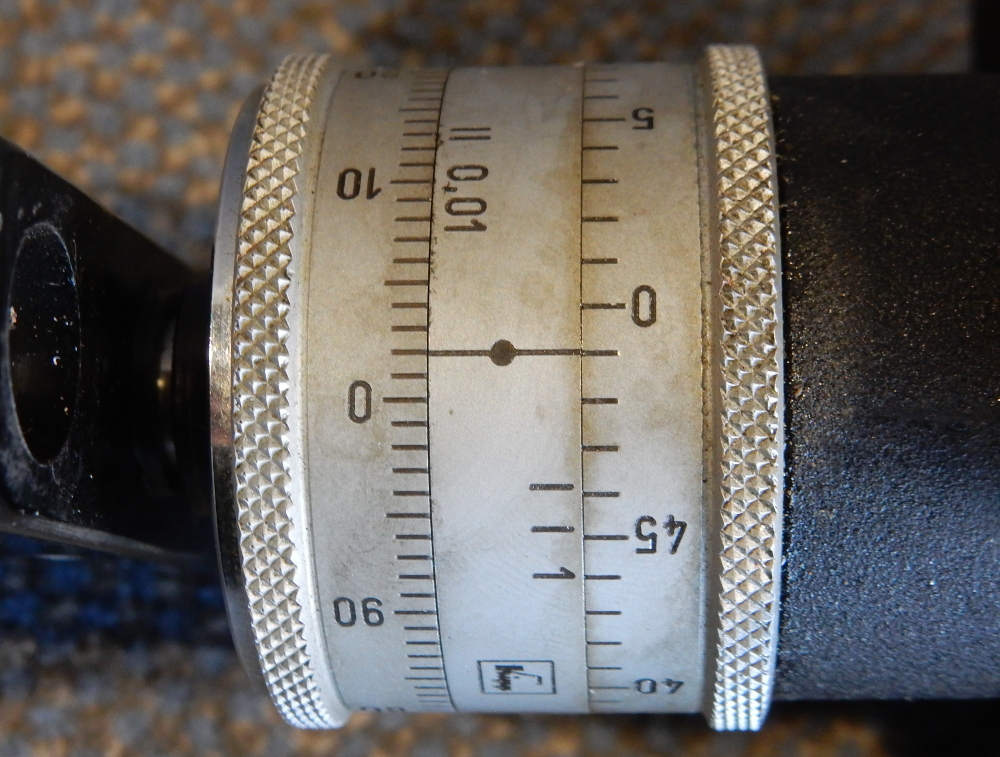

• Feinstellung:
• 1 Teilstrich mm im Ø: 0,01 mm
• 1 Umdrehung mm im Ø: 1,0 mm
• Eilrücklauf pro Umdrehung: 0,5 mm
• Maximale zulässige Drehzahl: 1000 U/min
• Selbsttätige Vorschübe des Schlittens je Umdrehung: 0,064/ 0,135 mm
• Arbeitsgenauigkeit: 0,01 mm
• Gewicht: ca. 18,5 kg

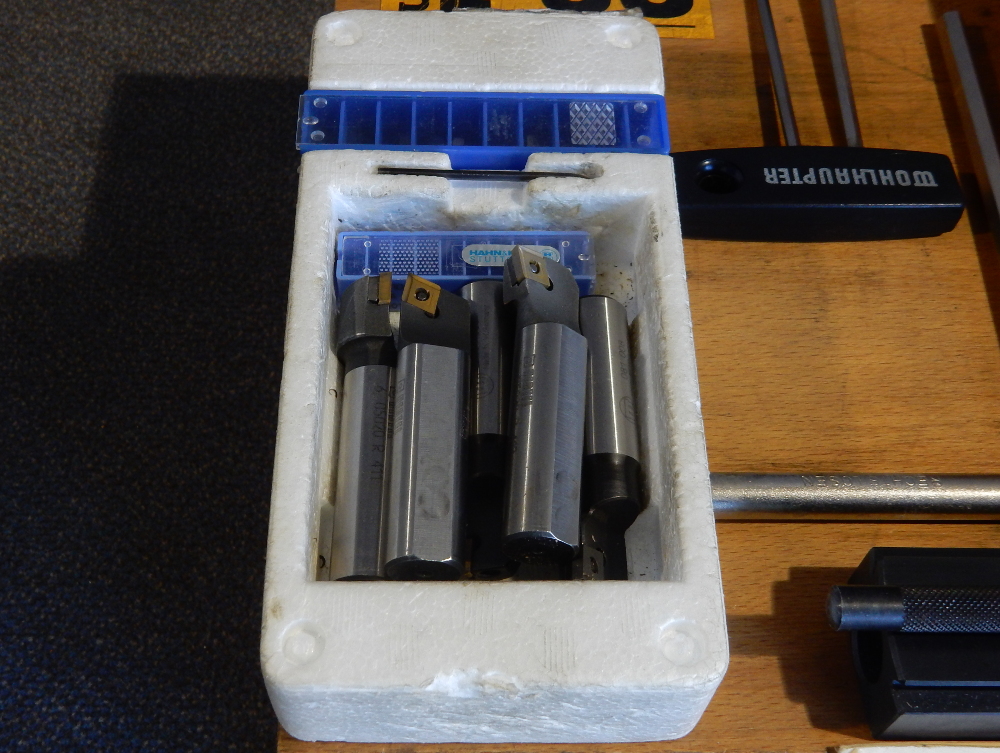

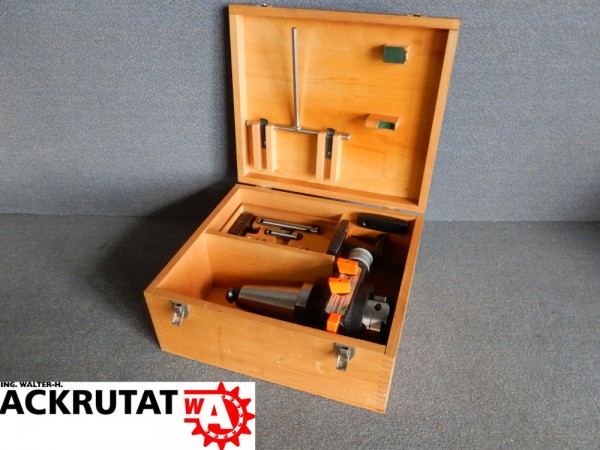

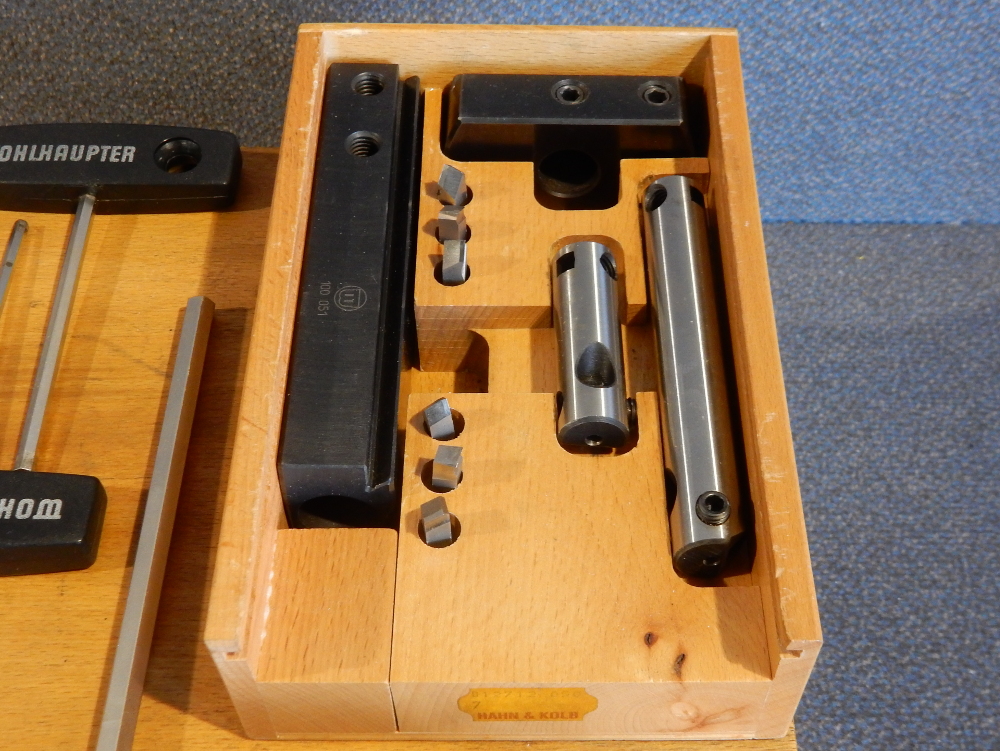

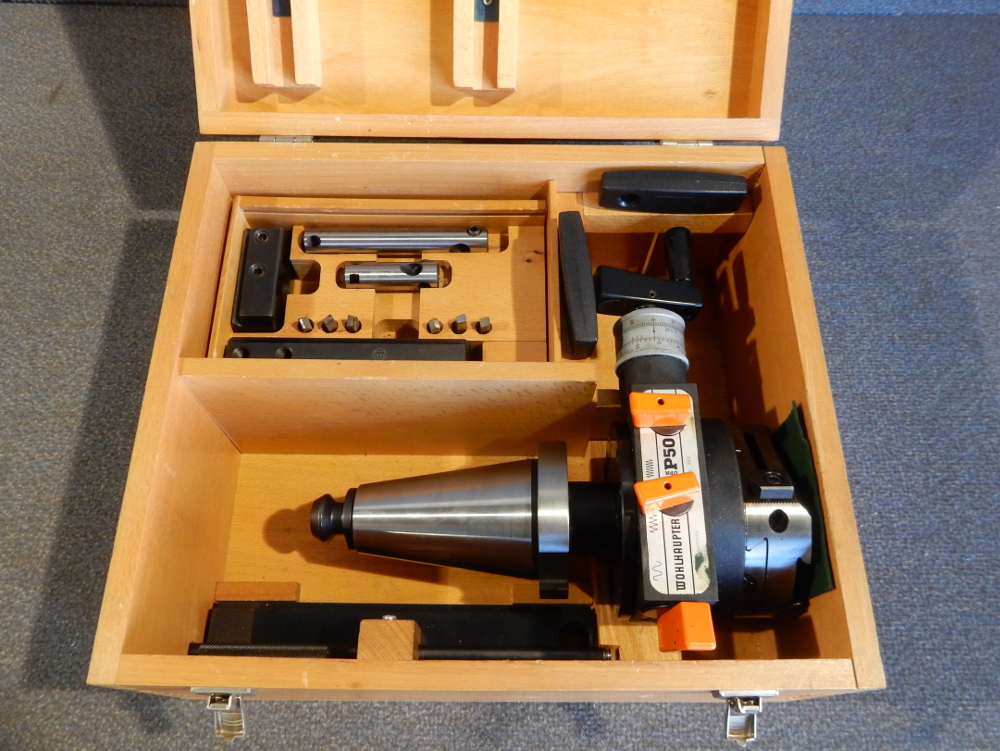

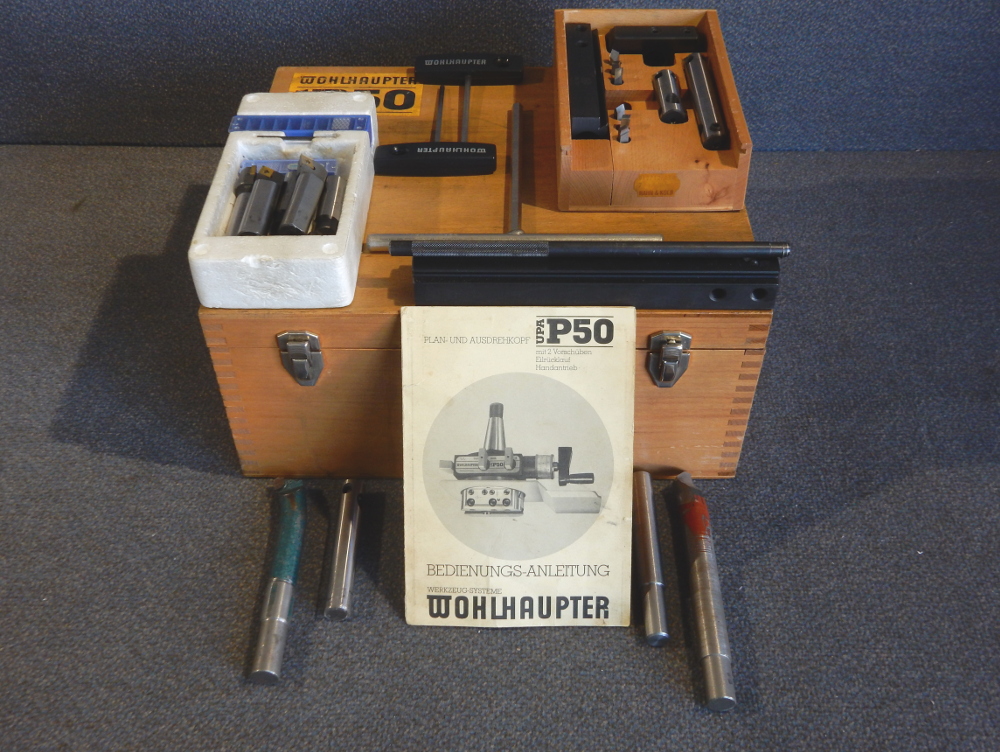

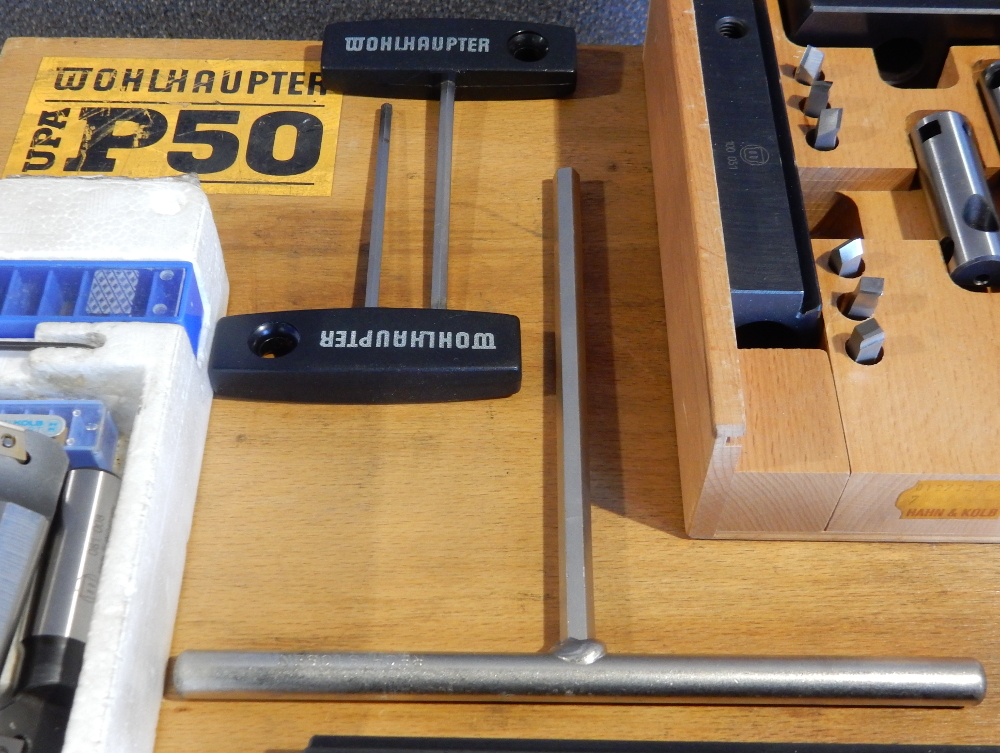

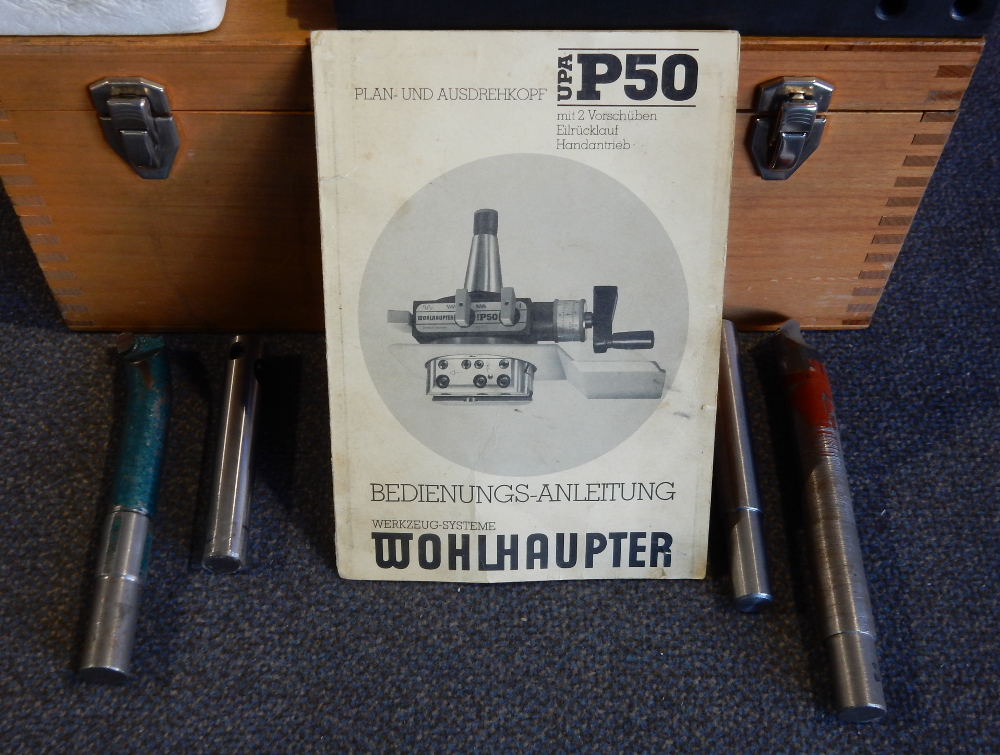

Hinweis: Zustand und Zubehör siehe Bilder.
