Rollenbahnkurve Rollenkurvenförderer SEW Motor Kurve Rollenbahn Förderbahn

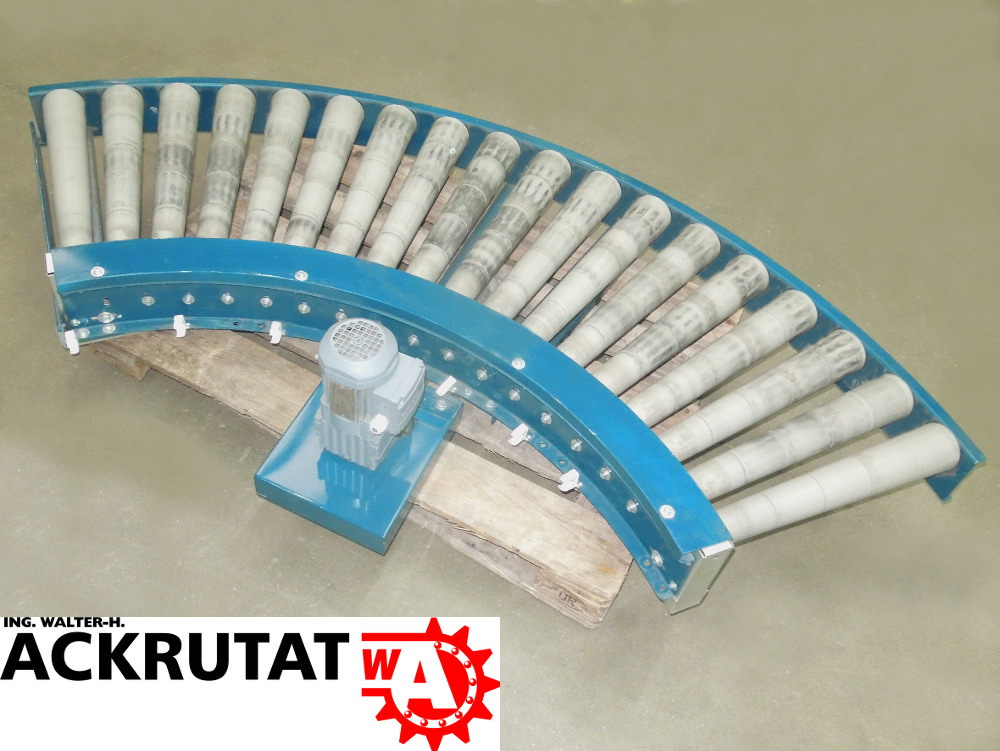

Ein 90° Rollenkurvenförderer bestehend aus einem stabilen Stahlprofil und einem seitlich angebrachten SEW Drehstrommotor. Die 18 kunststoffbeschichteten Rollen werden mit einem Riemen auf der Unterseite angetrieben.

Hersteller: Overbeck

Technische Details:

• Gesamtmaße (inkl. Motor): ca. 2.100 x 930 mm (LxB)
• Profilhöhe:ca. 140 mm
• Außenradius: ca. 1.450 mm
• Innenradius: ca. 800 mm
• Rollenlänge: ca. 550 mm
• Förderbreite: ca. 520 mm

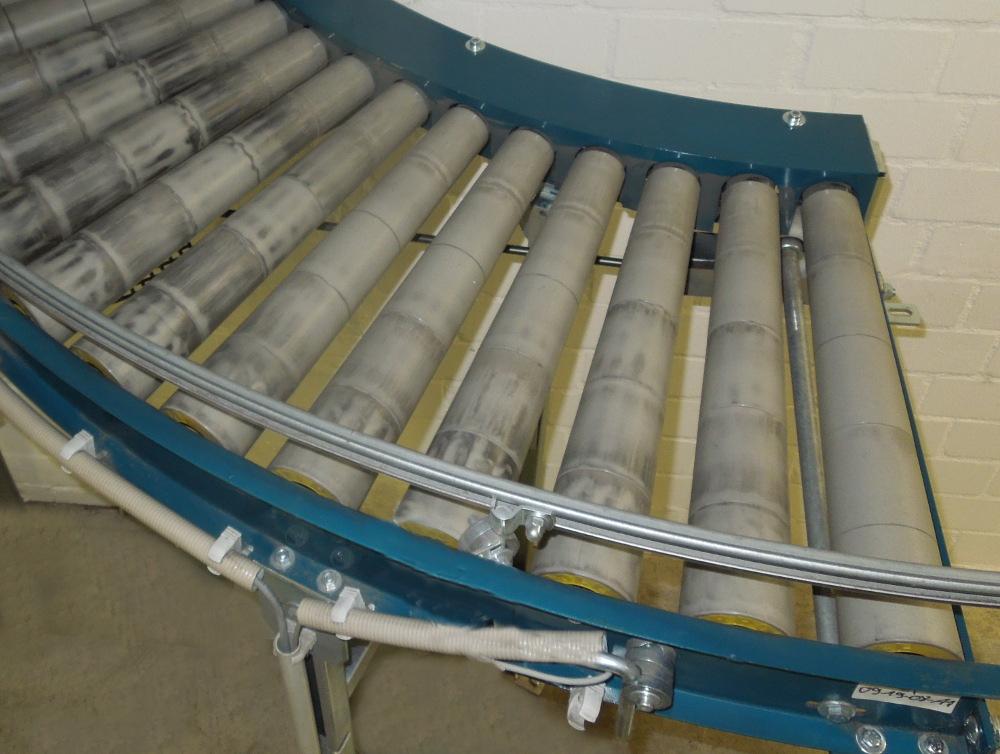

• Rollenanzahl: 18 Stück (konisch)
• Rollendurchmesser innen: ca. 50 mm
• Rollendurchmesser außen: ca. 90 mm
• Achsabstand Innen: ca. 80 mm
• Achsabstand Außen: ca. 130 mm

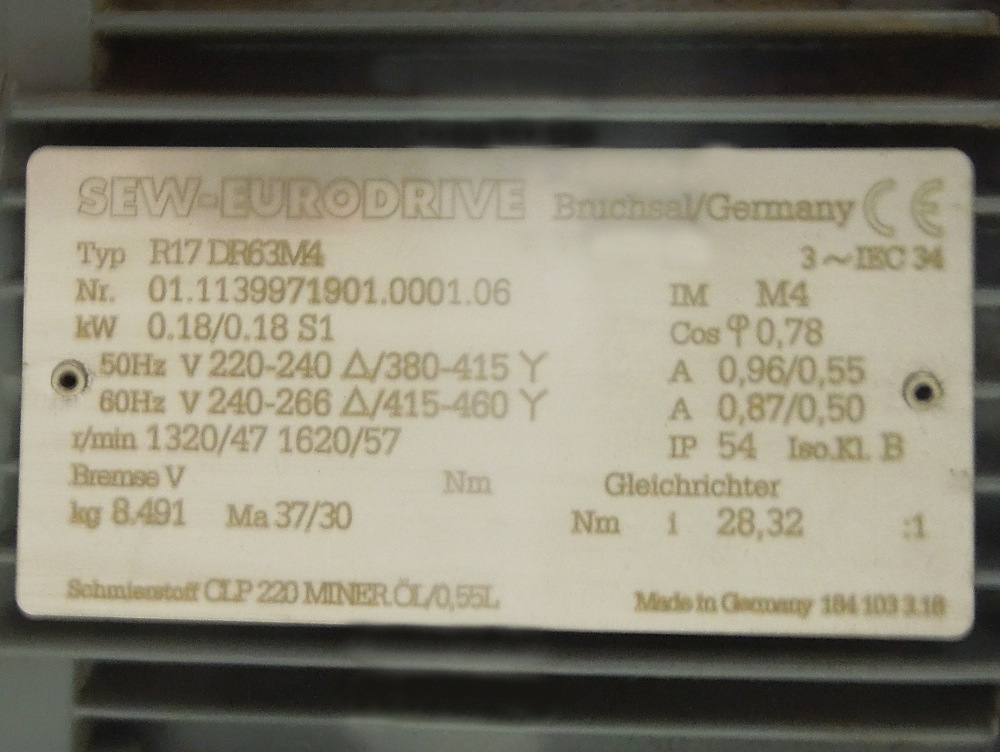

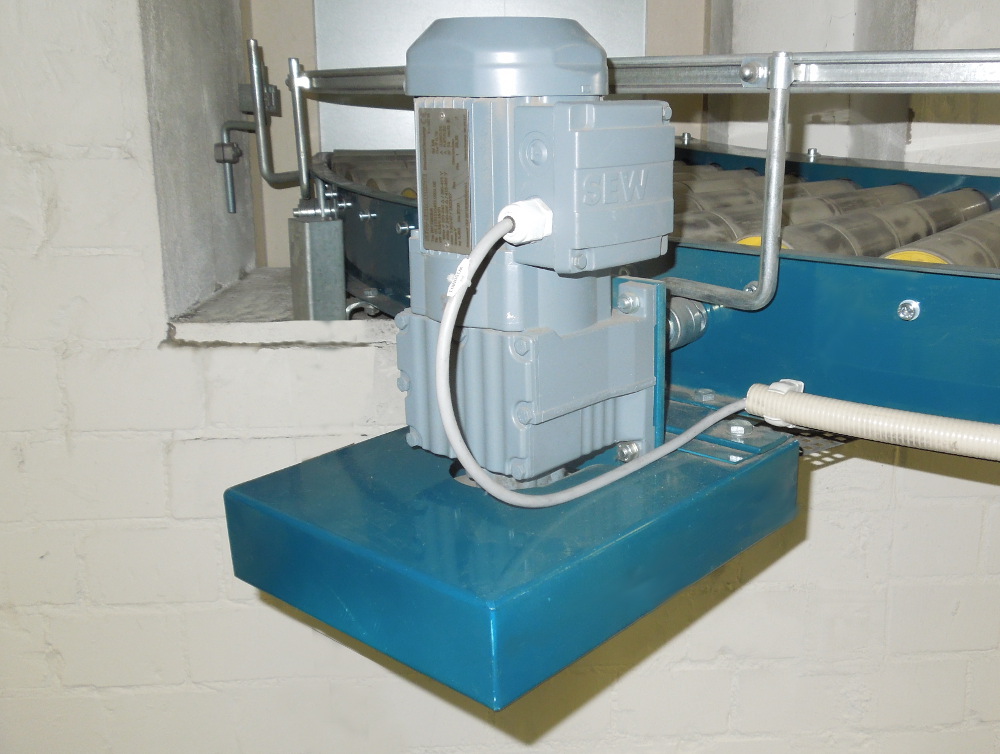

Getriebemotor:

Hersteller: SEW-Eurodrive

Typ: R17 DR63M4

Technische Details:

• Betriebsspannung:

  • bei 50 Hz: 220 ... 240 V / 380 ... 415 V
  • bei 60 hz: 240 ... 266 V / 415 ... 460 V
• Stromstärke:

  • bei 50 Hz: 0,96 / 0,55 A
  • bei 60 Hz: 0,87 / 0,50 A
• Drehzahl : 1.320 / 1.620 U/min
• Leistung: 0,18 kW
• Getriebeuntersetzung: 28,32:1
• Schutzklasse: IP54

Hinweis: Der Zustand kann geringfügig von den gezeigten Bildern abweichen.
