Festo Einschaltventil HEL-D-MIDI 170691 Druckregelventil LR-1/2-D-7-I-MIDI 192315

Eine Wartungsgerätekombination

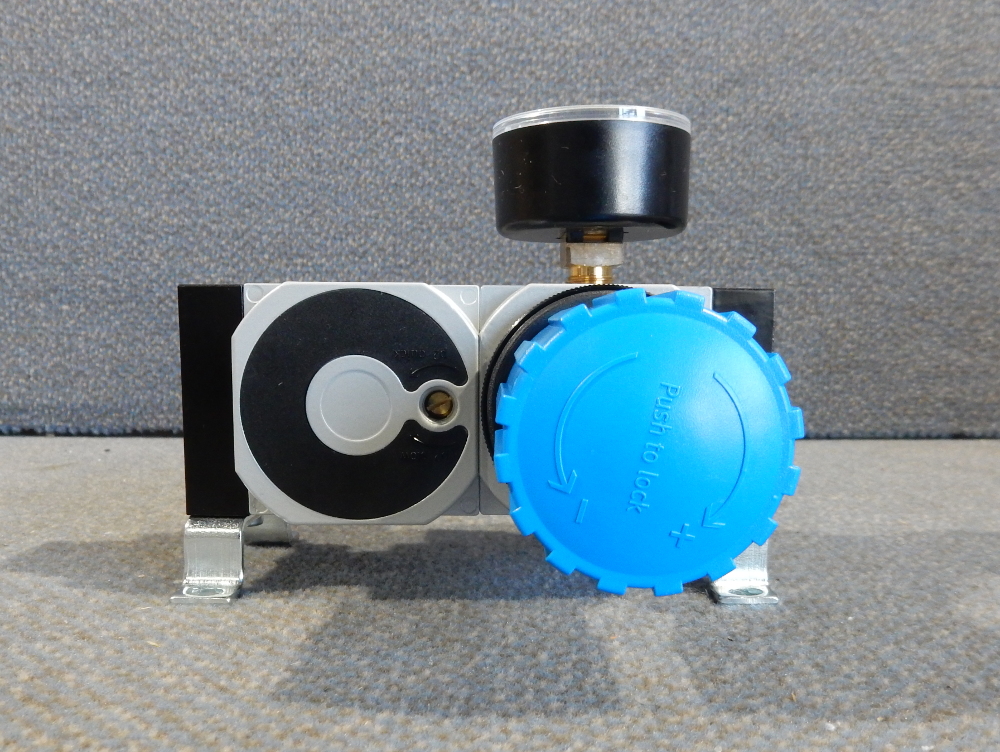

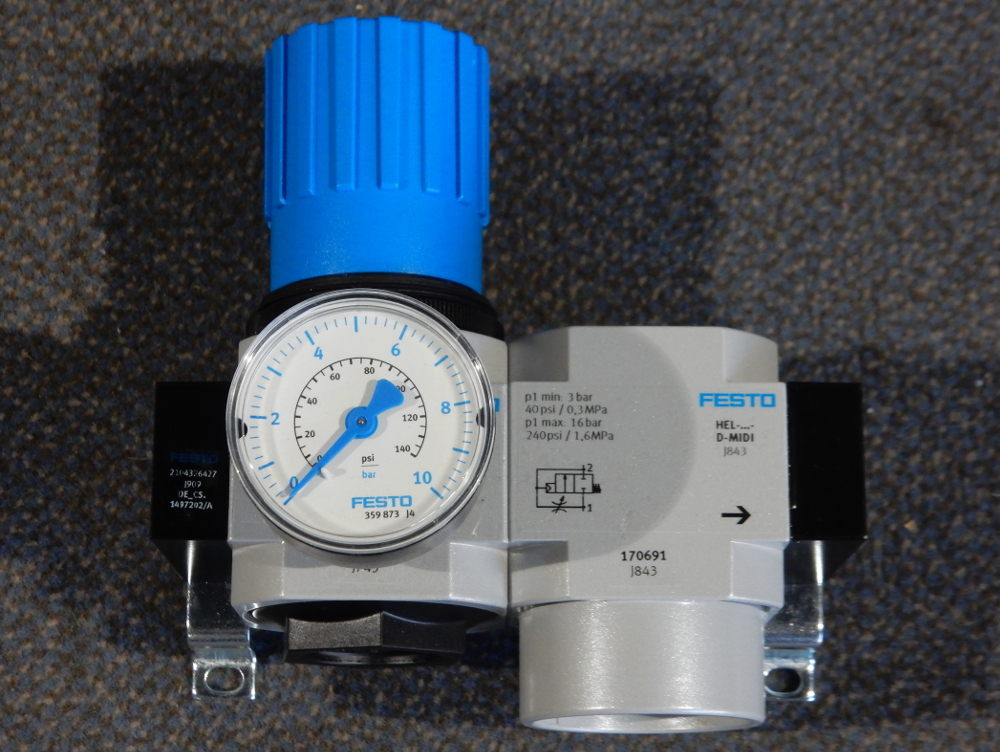

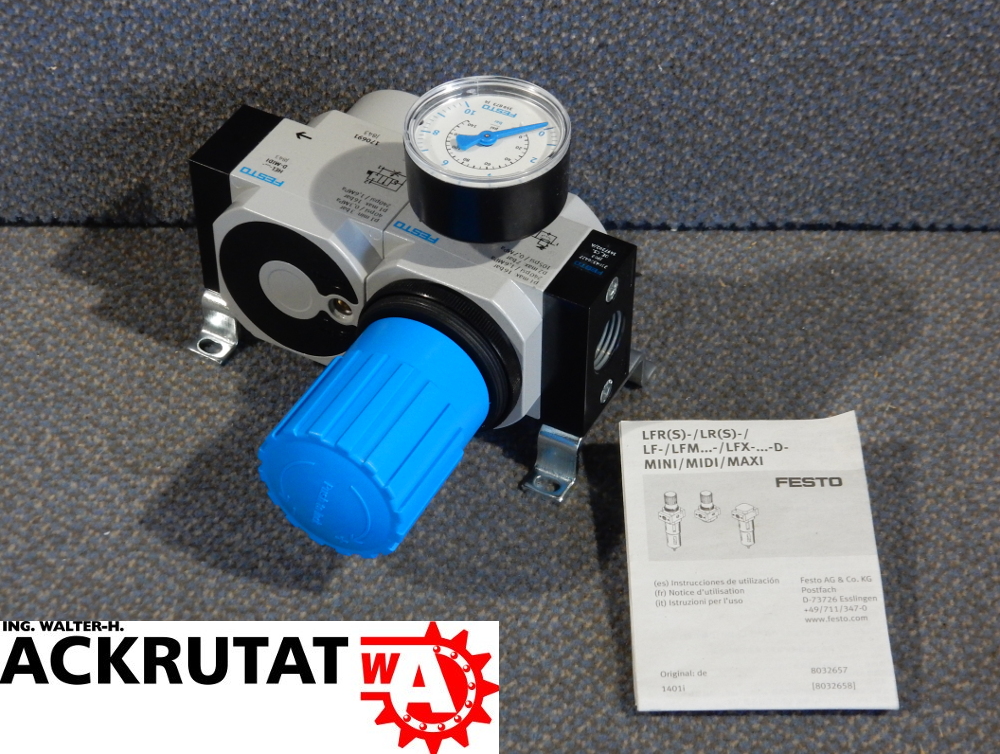

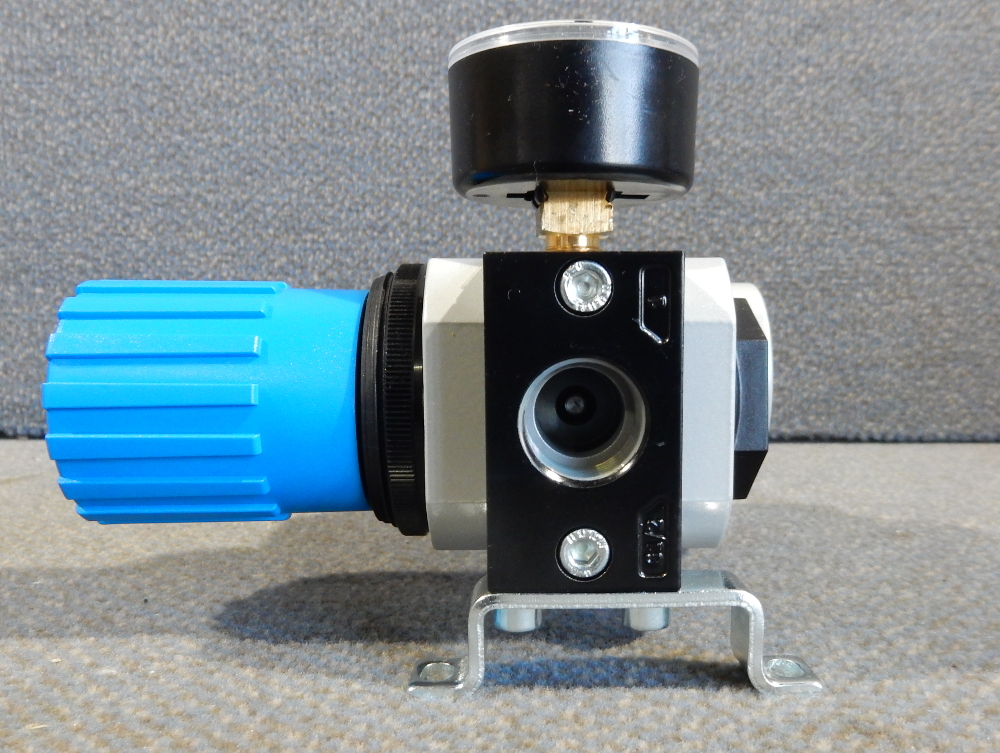

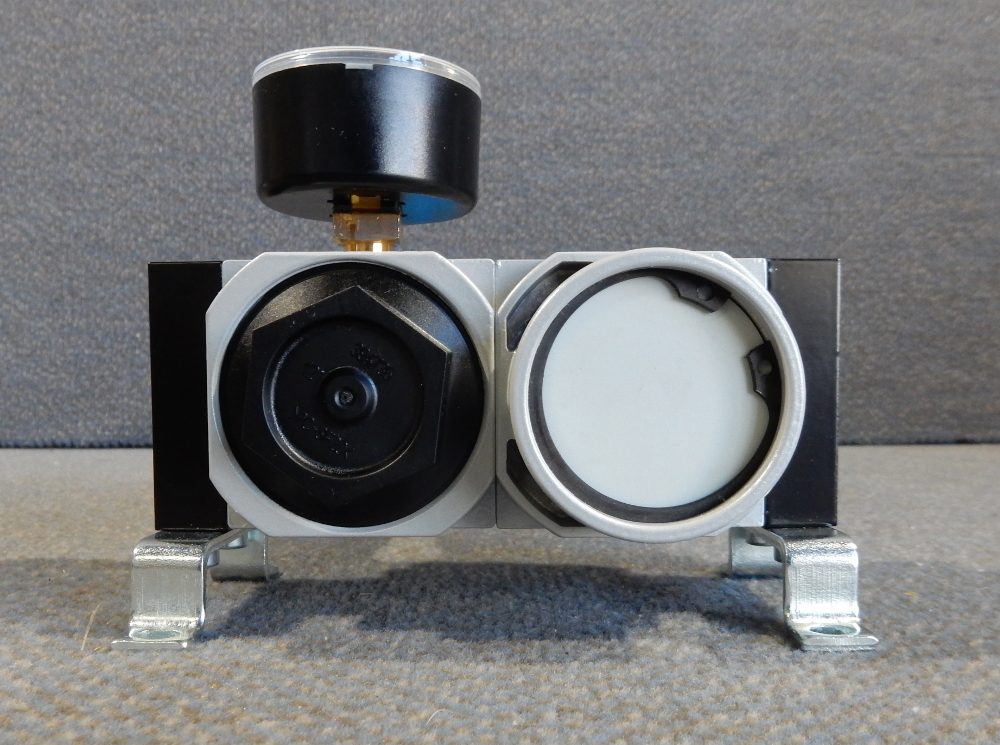

Diese Wartungsgerätekombination besteht aus einem Einschaltventil und einem Druckregelventil mit Manometer.

Hersteller: Festo

Typ Einschaltventil: HEL-D-MIDI

Nummer Einschaltventil: 170691

Typ Druckregelventil: LR-1/2-D-7-I-MIDI

Nummer Druckregelventil: 192315

Technische Daten Wartungsgerätefunktion:

• Gesamtmaße: ca. 140 x 150 x 115 mm (BxTxH)
• Gewicht: ca. 1,4 kg

Technische Daten Einschaltventil:

• Betriebsdruck: 3 ... 16 bar
• Abluftfunktion: drosselbar
• Betätigungsart: pneumatisch
• Rückstellart: mechanische Feder
• Steuerart: direkt
• Betriebsmedium: Druckluft nach ISO 8573-1:2010 (7:4:4)

Technische Daten Druckregelventil:

• Betriebsdruck: 0 ... 16 bar
• Druckregelbereich: 0,5 ... 7 bar
• Max. Druckhysterese: 0,2 bar
• Normalnenndurchfluss: 4.000 l/min
• Betätigungssicherung: Drehknopf mit Arretierung

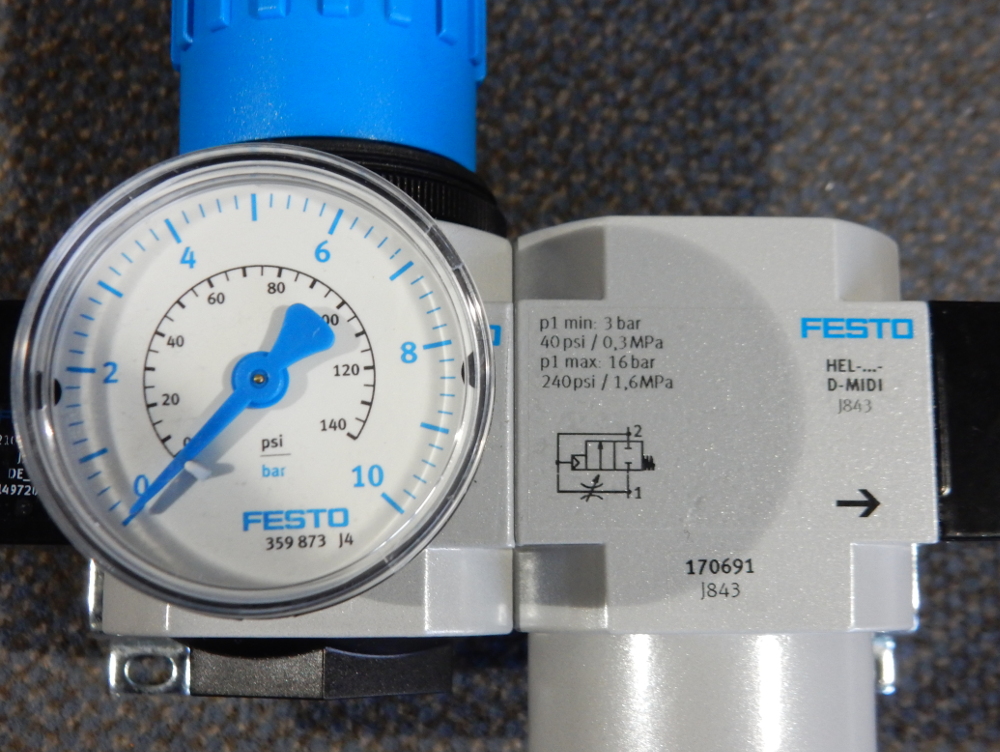

• Druckanzeige: Manometer
• Betriebsmedium: Druckluft nach ISO 8573-1:2010 (7:4:4)

Hinweis: Zustand siehe Bilder
