SEW Planetengetriebe PSF511/N/EK04 Servomotor CM71L/BR/HR/TF/AS1H/KX Motor

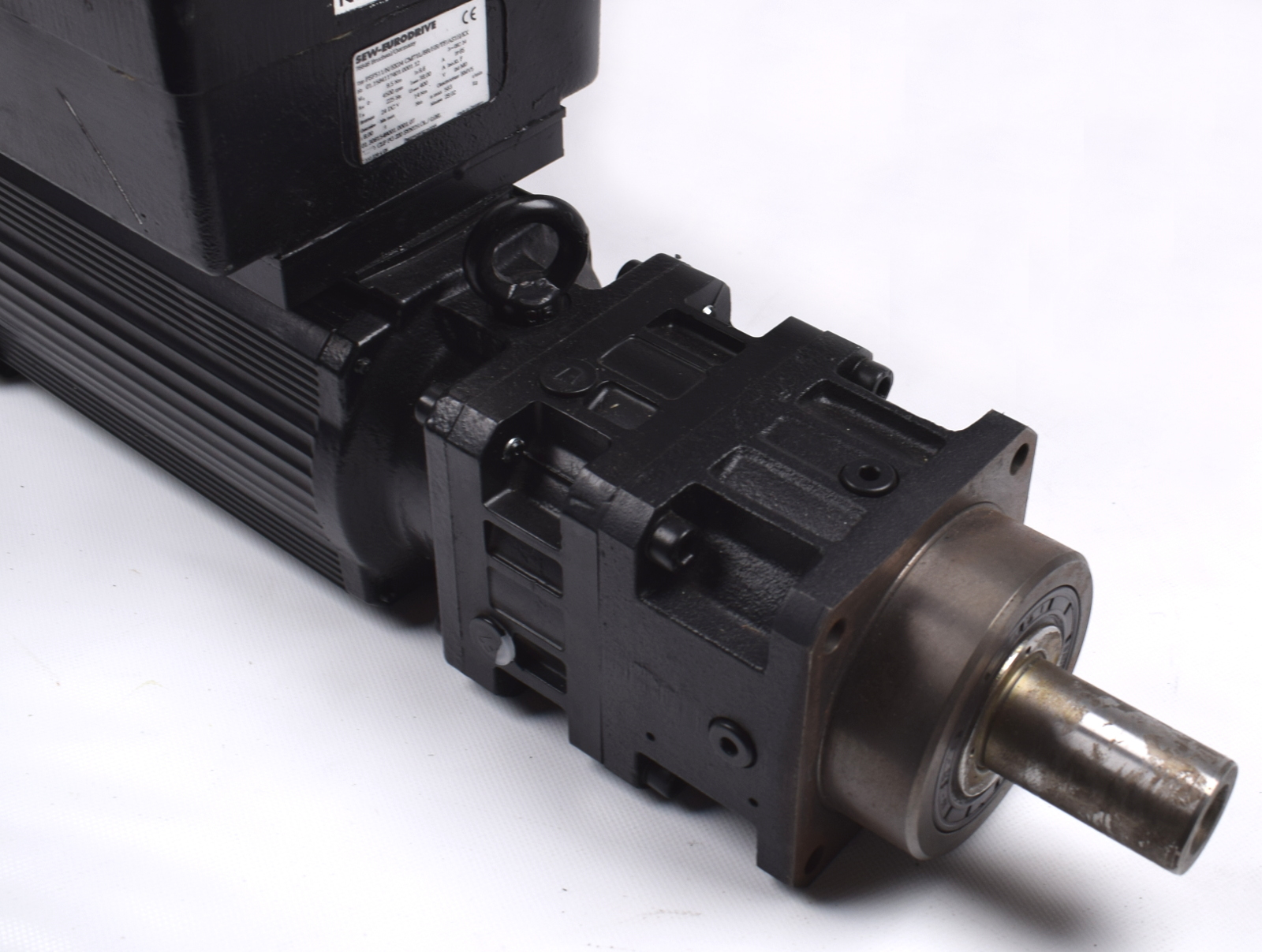

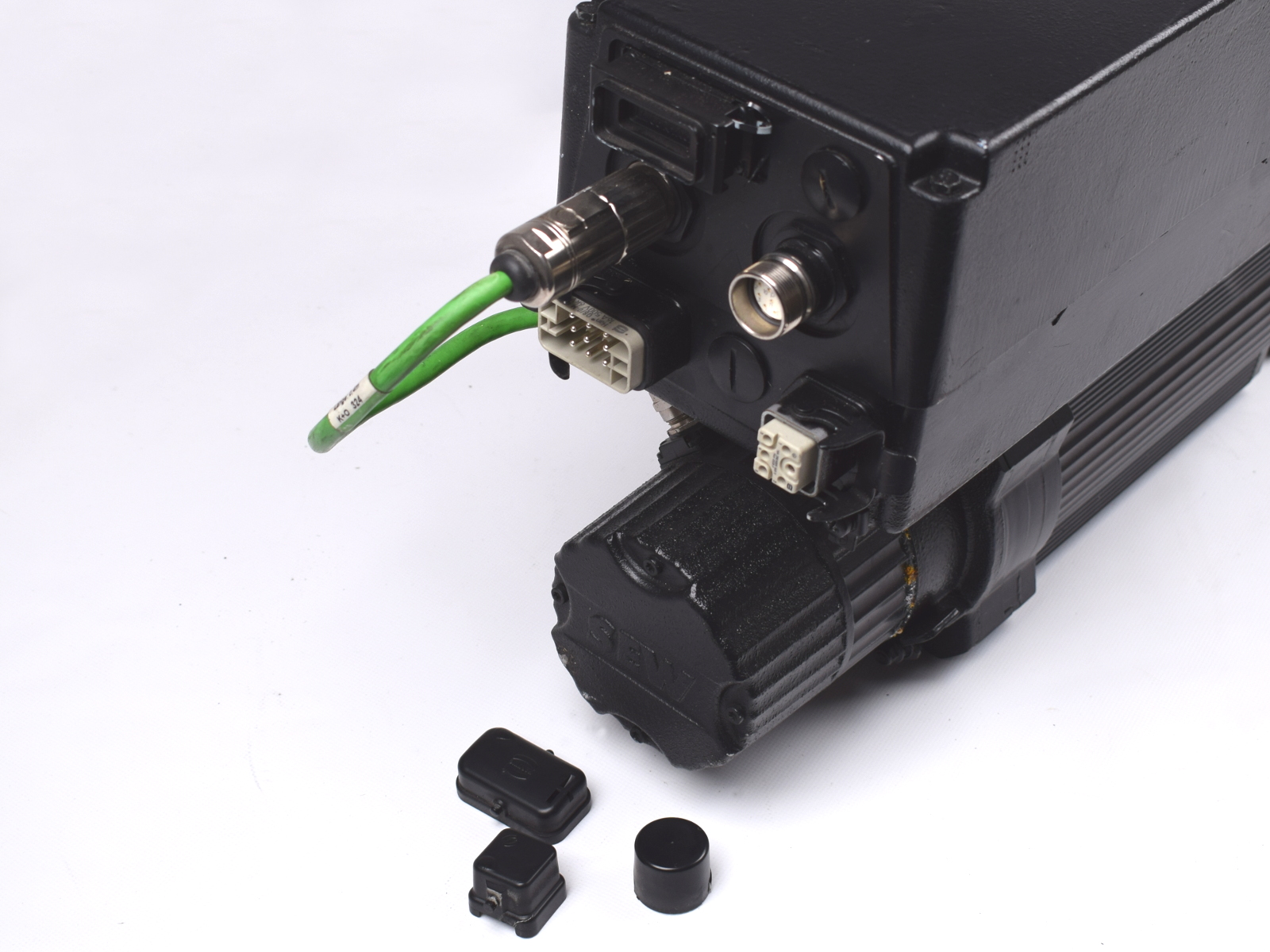

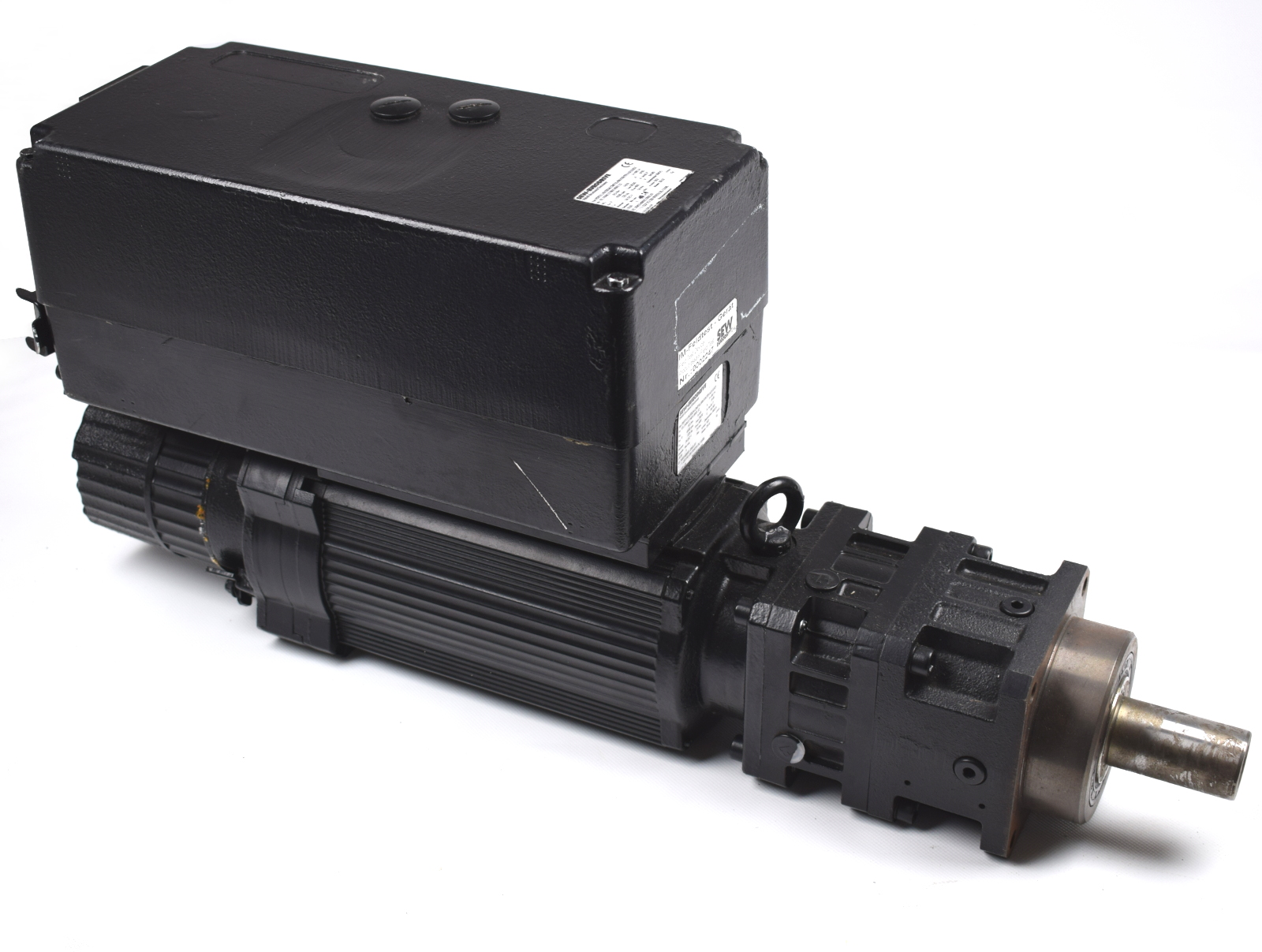

1 Servo-Planetengetriebe mit Motor

Dieses SEW Planetengetriebe eignet sich für anspruchsvolle Antriebslösungen, z.B. an Steuerungen.

Hersteller: SEW Eurodrive

Motorserie und Größe: CM 71L

Getriebeserie und Baugröße: PSF 511

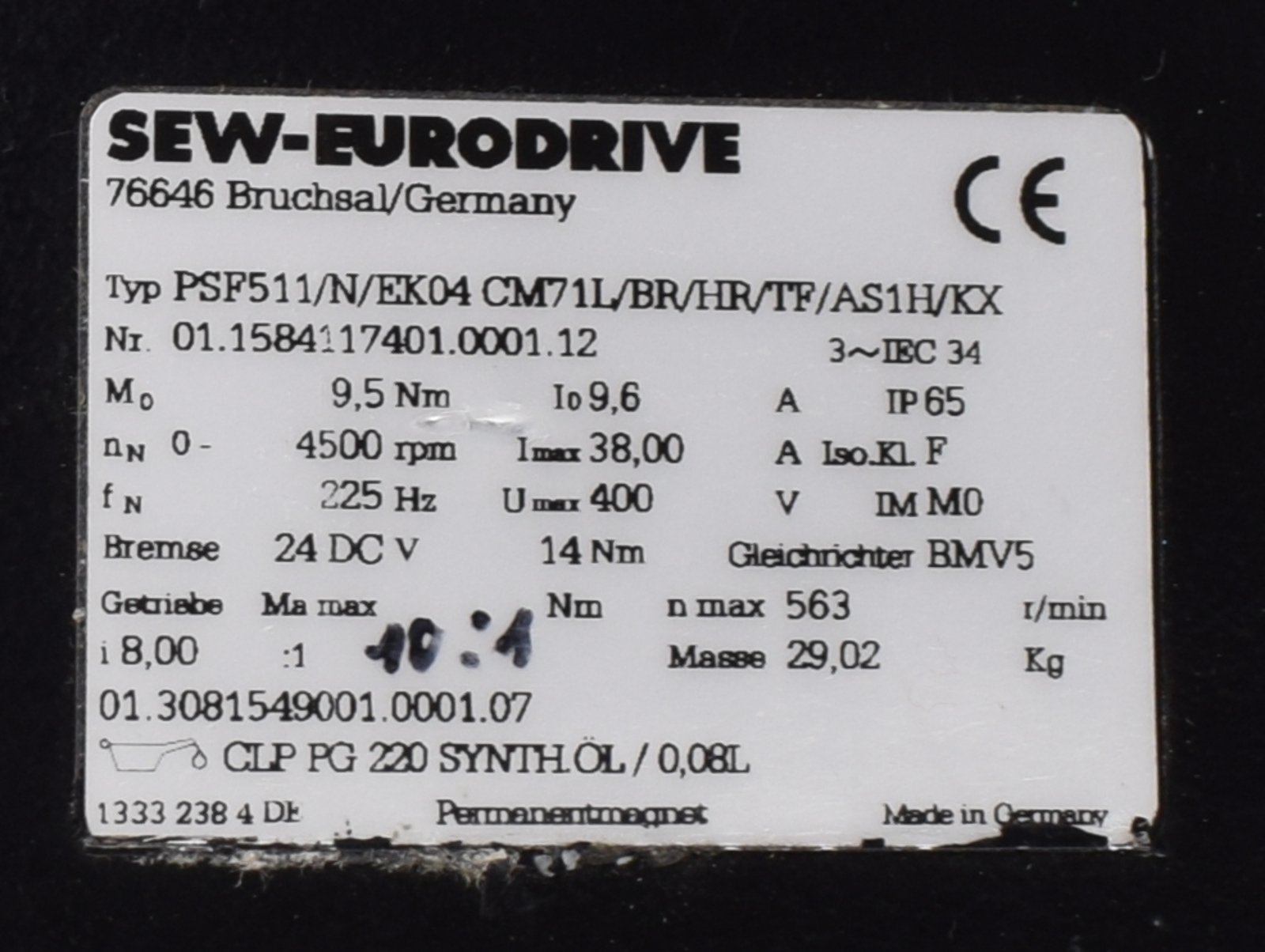

Typ: PSF511/N/EK04 CM71L/BR/HR/TF/AS1H/KX

Technische Details:

• Gesamtmaße: ca. 155 x 630 x 280 mm (BxTxH)

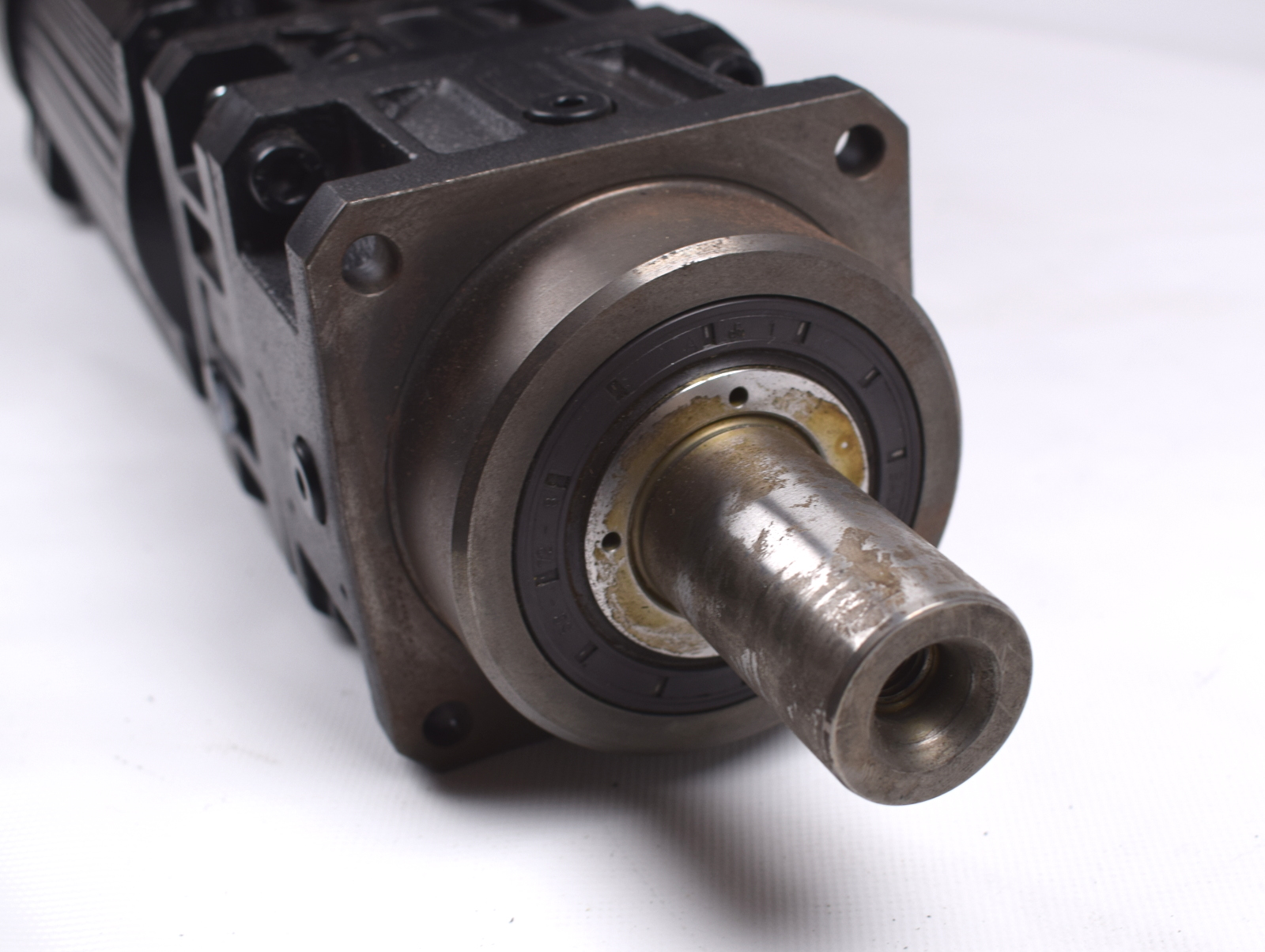

• Welle: ca. 32 mm Ø x 58 mm (L)
• Lochabstand: ca. 85 mm
• Flansch: 90 mm Ø
• max. zulässige Spannung: 400 V
• Bemessungsstrom: 9,6 A
• max. zulässiger Strom: 38 A
• Nennfrequenz: 225 Hz
• Bemessungsdrehmoment: 9,5 Nm
• Bemessungsdrehzahl: 4.500 U/min
• Bremse:
  • Spannung:  24 V DC
  • Drehmoment: 14 Nm
• Getriebe:
  • Übersetzung: 8:1
  • max. Drehzahl: 563 U/min
• Gleichrichter: BMV5
• Schutzklasse: IP 65
• Gewicht: ca. 29 Kg

Hinweis: Zustand siehe Bilder
