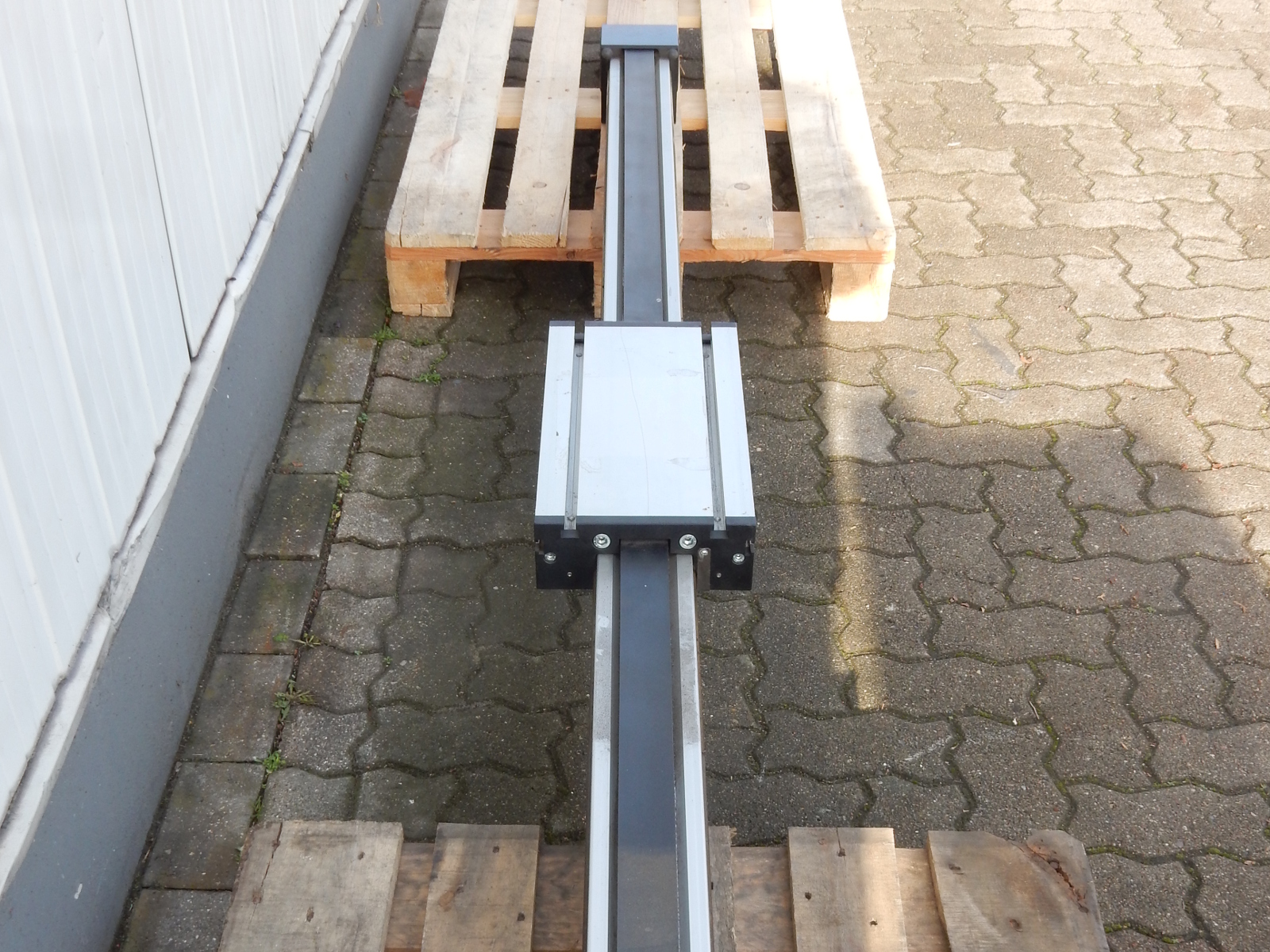

Bahr Modultechnik Linearmodul EL 100 Positioniersystem Lineareinheit 2450 mm

Ein Linearmodul

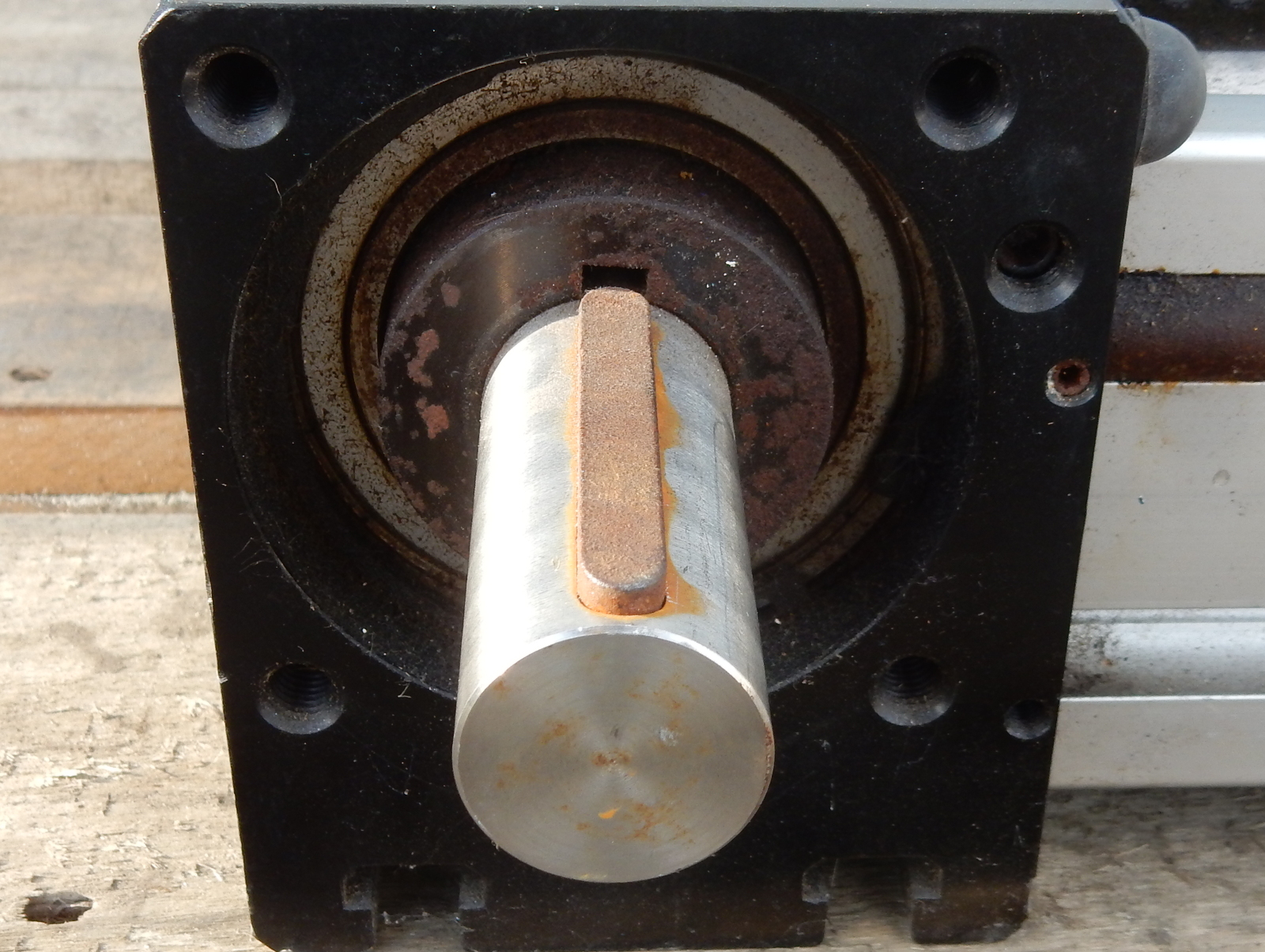

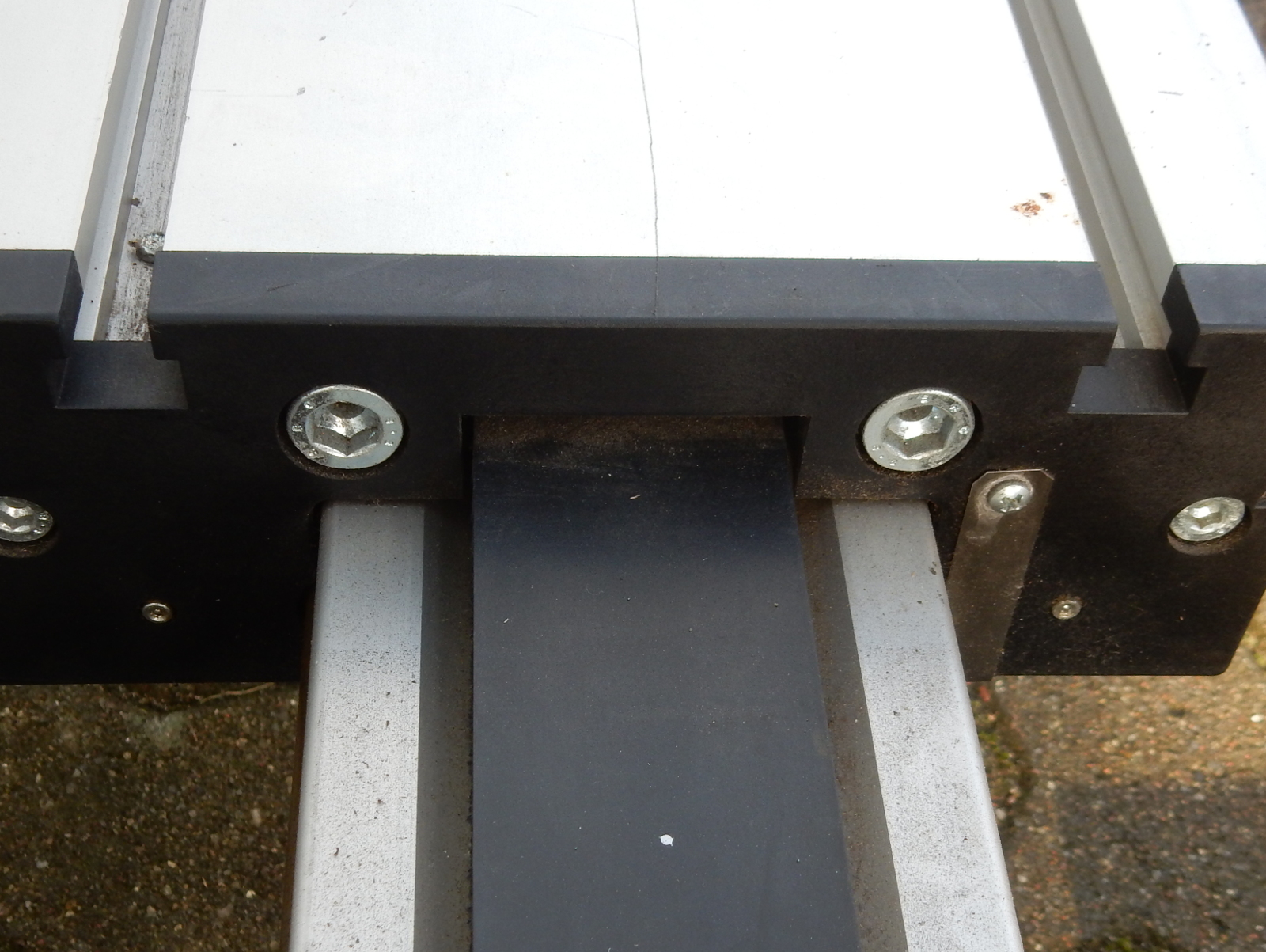

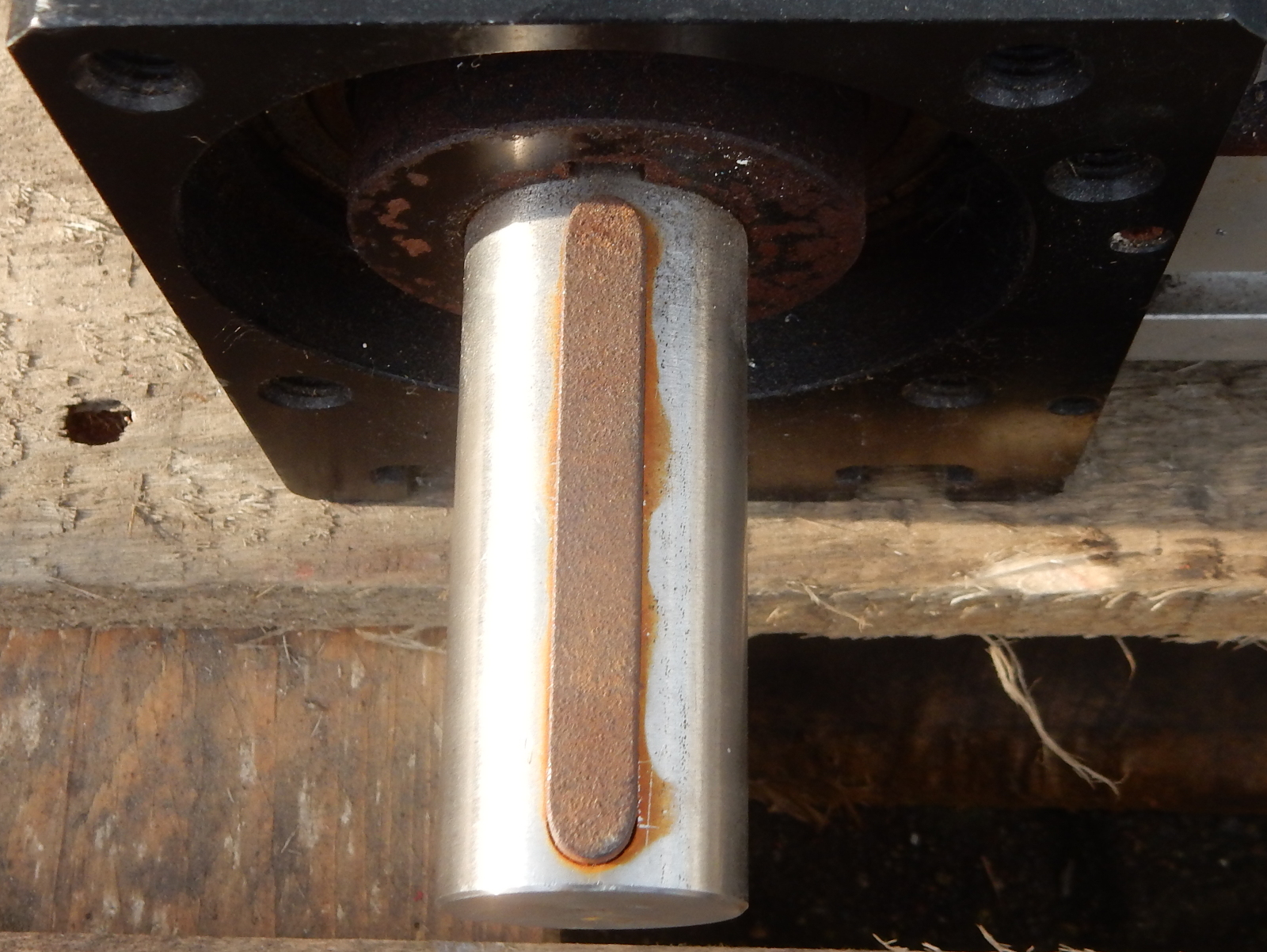

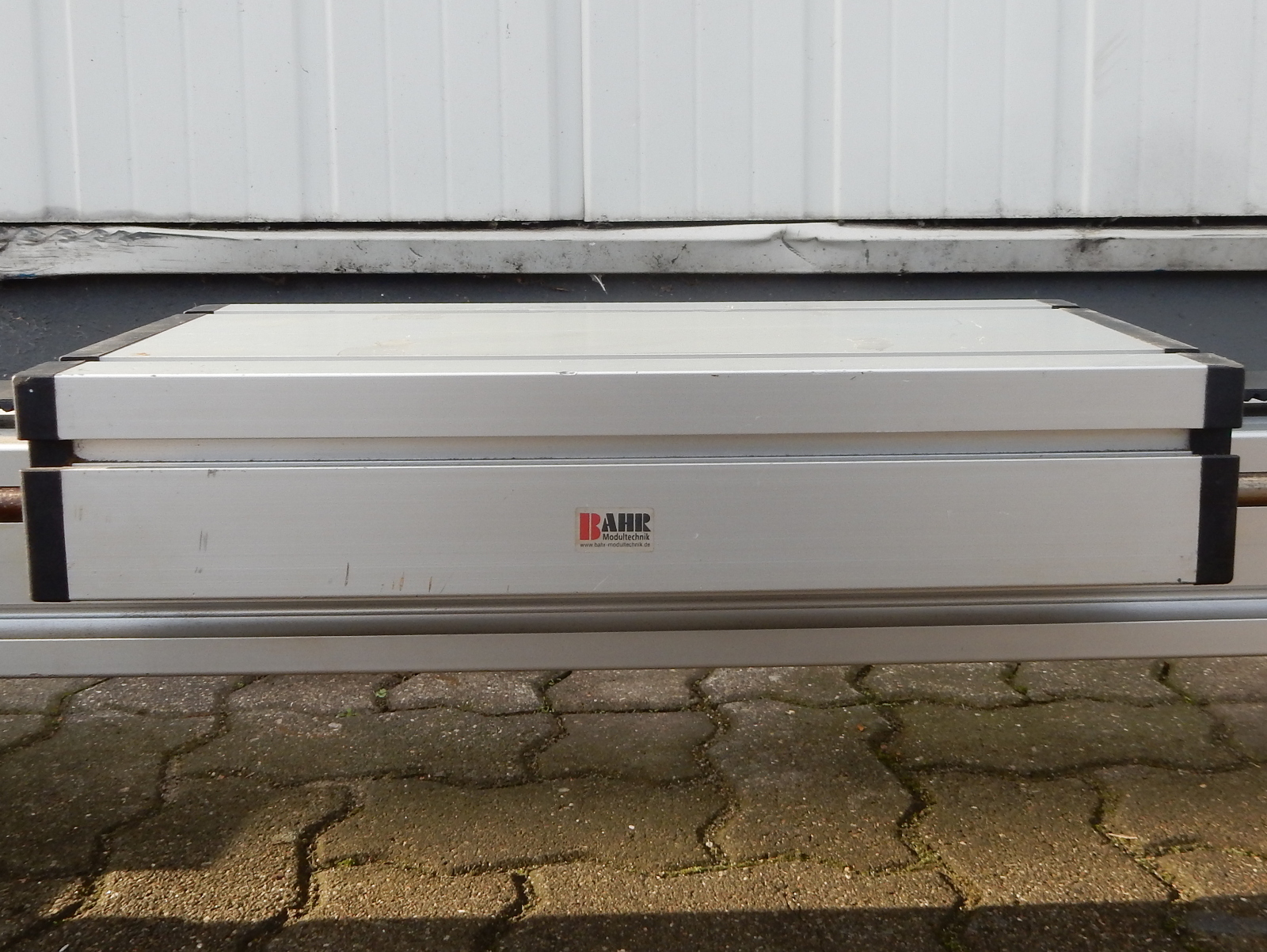

Der Führungskörper des Linearmodul besteht aus einem Alu-Vierkantprofil und besitzt seitlich parallel, formschlüssig einliegenden, gehärtete Stahlwellen. Der Führungsschlitten mit einliegenden, spielfrei einstellbaren Linearkugellagern, der auf den Wellen über einen Zahnriemen verfahren wird, bewegt sich auf dem Führungskörper. Ein einfaches Nachspannen des Zahnriemens ist über eine Spannvorrichtung im Führungsschlitten möglich. Gleichzeitig können hiermit die Schlitten, bei parallel zugeordneten Lineareinheiten, symmetrisch ausgerichtet werden. Die Zahnscheiben verfügen über ein wartungsfreies Kugellager.

Hersteller: Bahr Modultechnik

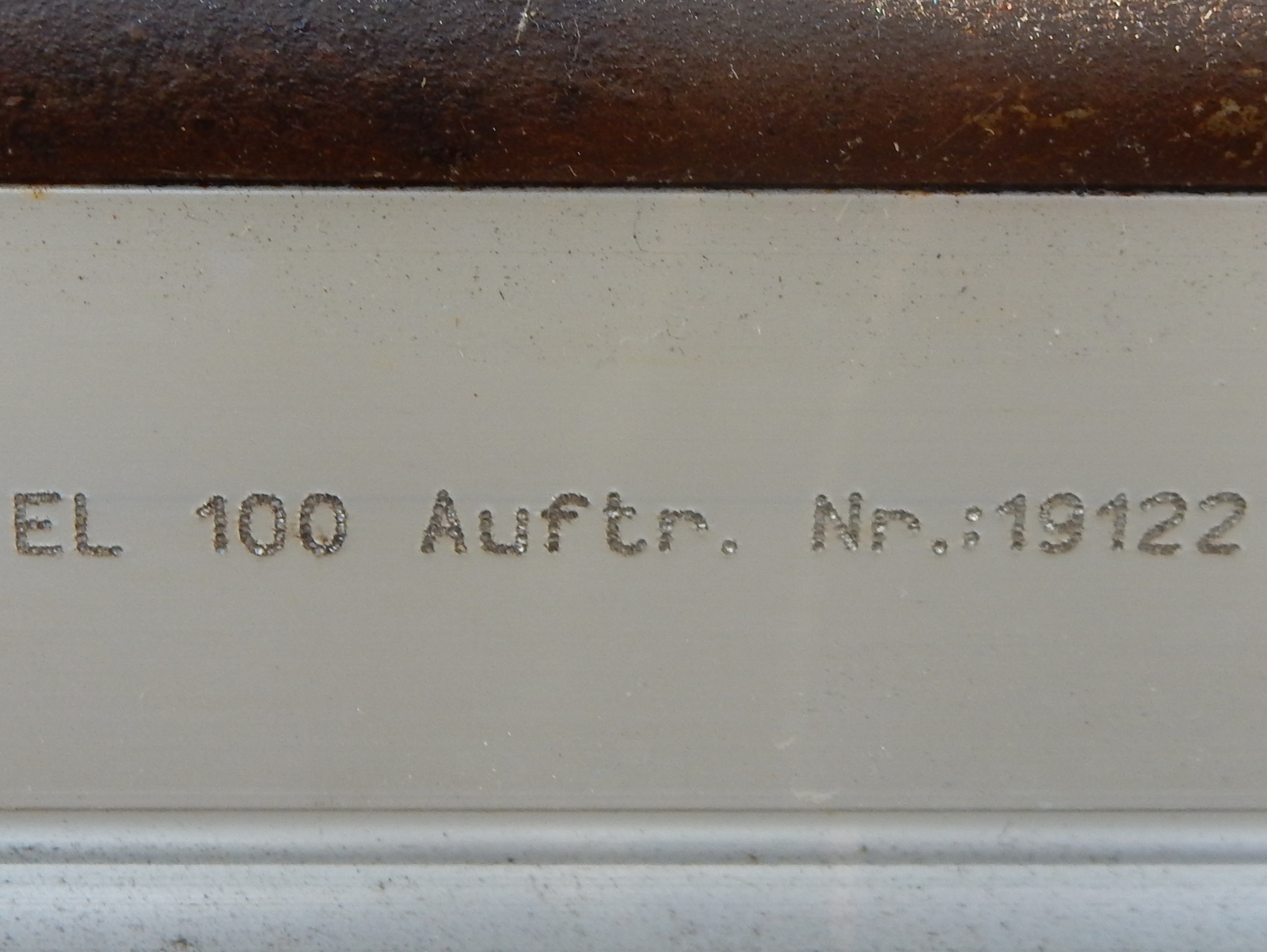

Typ: EL 100

Technische Details:

• Gesamtmaße: ca. 2.450 x 135 x 140 mm (LxBxH)
• Alu-Zylindermaße: ca. 100 x 100 mm (BxH)
• Zylindermaße: ca. 110 x 130 mm (BxH)

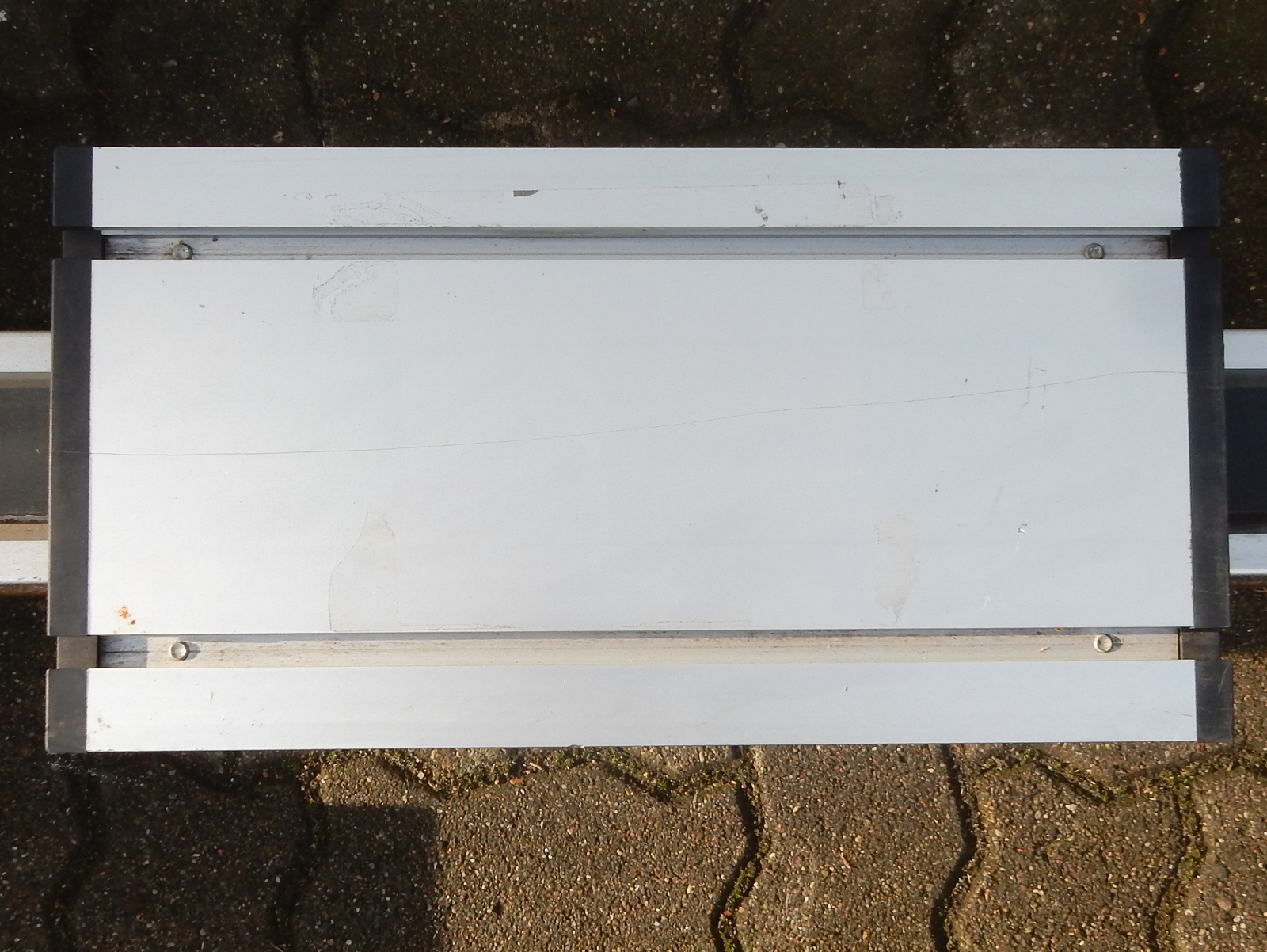

• Schlittenmaße: ca. 450 x 230 x 85 mm (BxTxH)
• Schlittenlauf: ca. 2.230 x 65 mm (LxB)

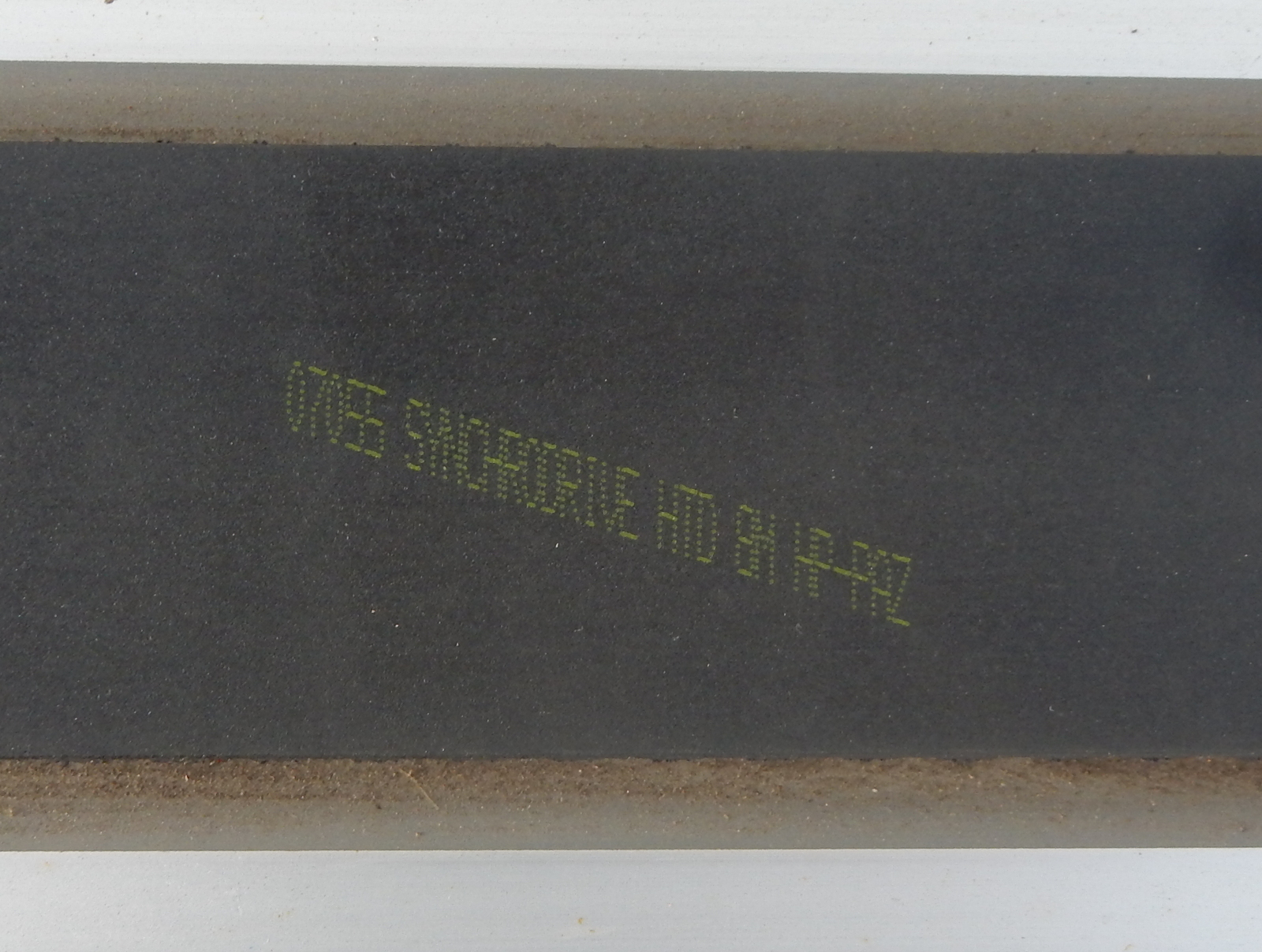

• Bandbreite: ca. 50 mm
• Lochabstand: ca. 80 x 80 mm
• Wellendurchmesser: ca. 30 mm Ø
• Nutmaße: ca. 8 x 65 mm (BxT)

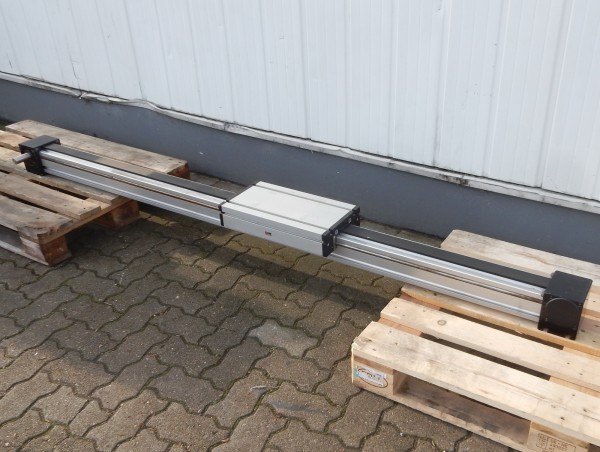

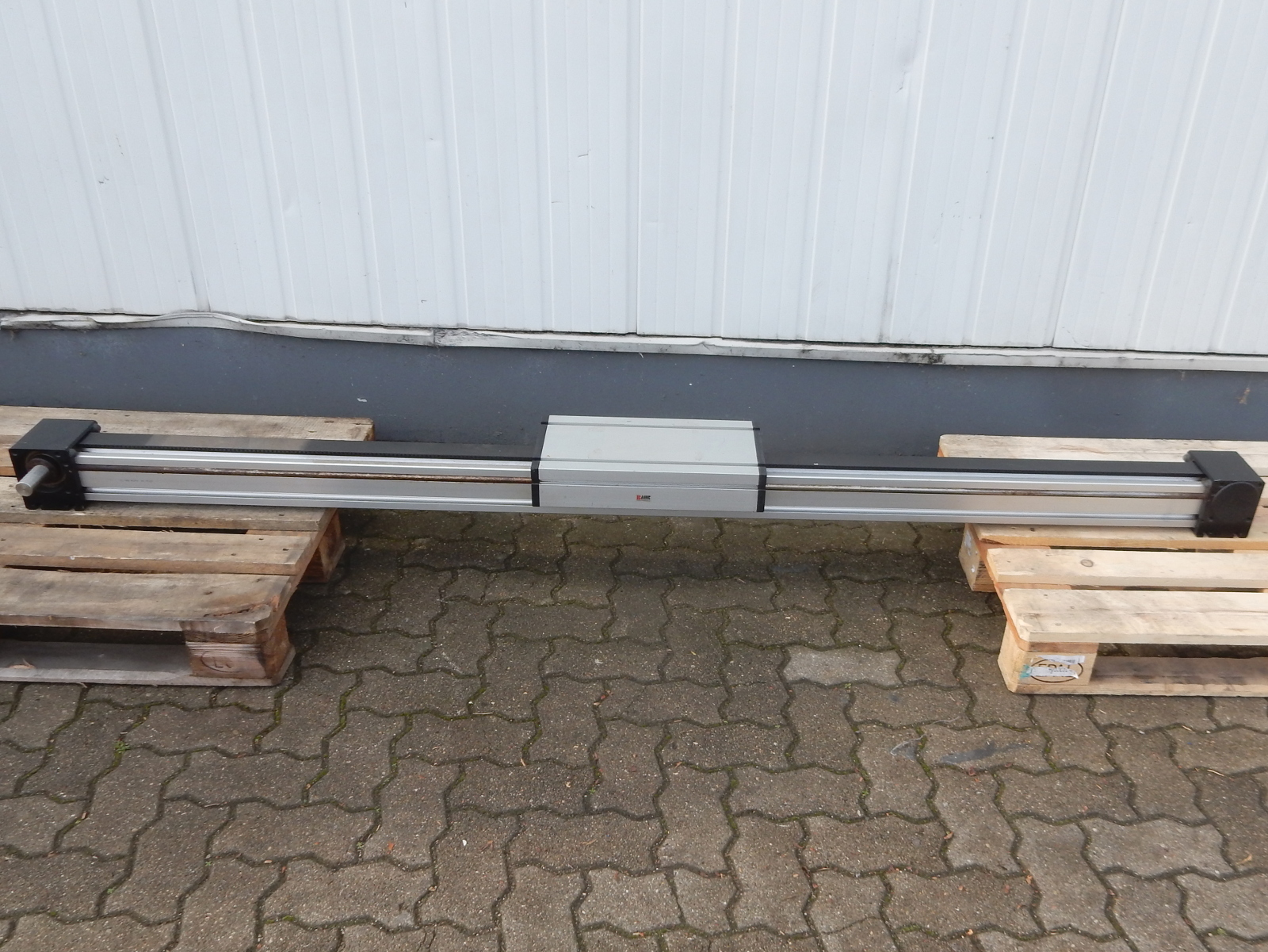

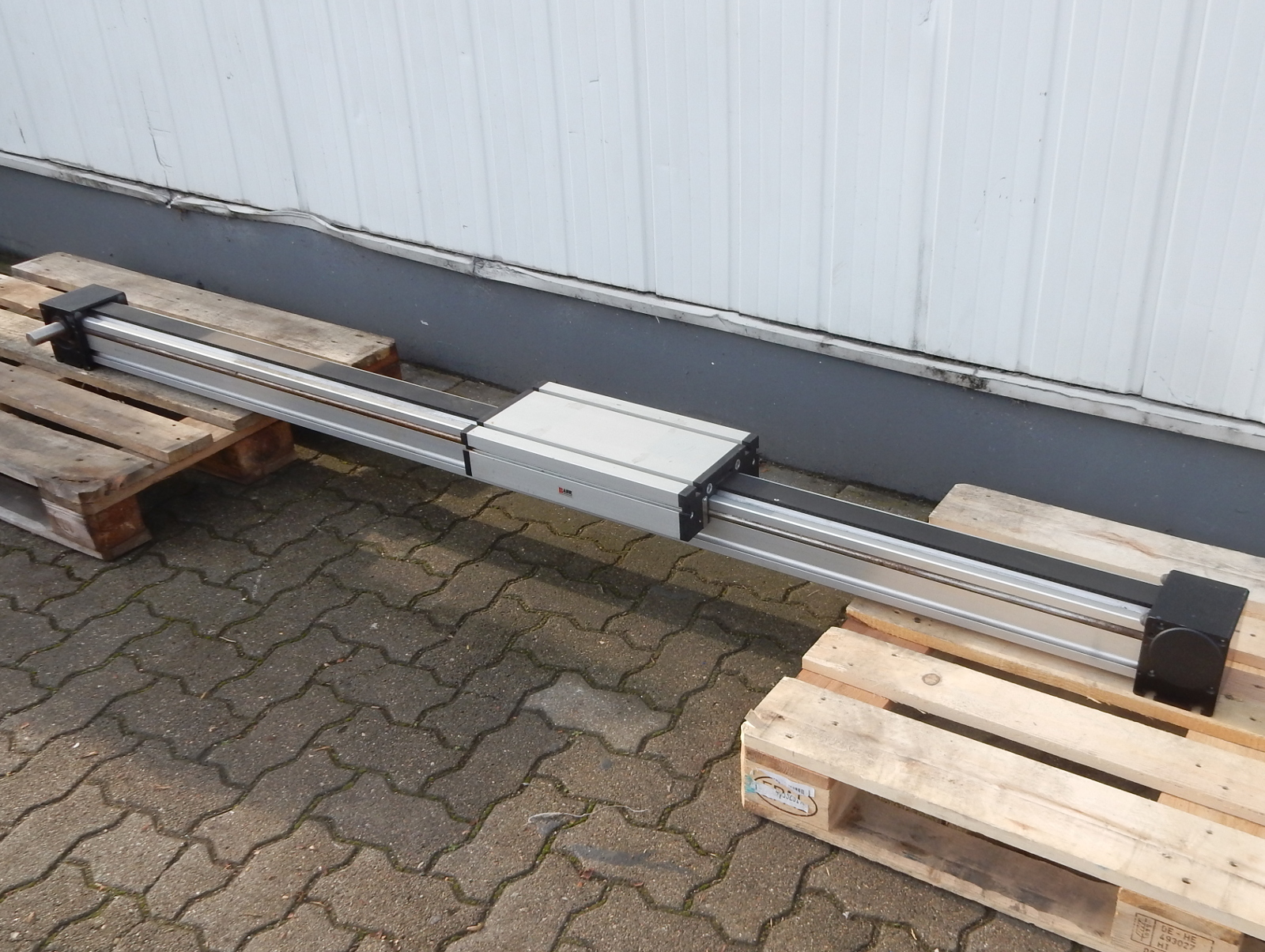

Hinweis: Zustand siehe Bilder.

EO54-132657
WK/CH-20181112
