Reitz Radialventilator MXE 050-007130 Radialgebläse Absaugung 71,0 m3/min

Ein Radialventilator

Dieser Radialventilator in einseitig saugender Bauform ist für Aufstellung auf tiefliegendem Fundament oder Stahlgerüst geeignet. Sein einseitig fliegend gelagertes Laufrad ist direkt auf der Motorwelle montiert. Er ist für Drallregelung oder energieeffiziente Drehzahlregelung konzipiert.

Hersteller: Reitz

Typ: MXE 050-007130

Nr.: 142442

Technische Details:

• Gesamtmaße: ca. 1.000 x 870 x 1.000 mm (LxBxH)

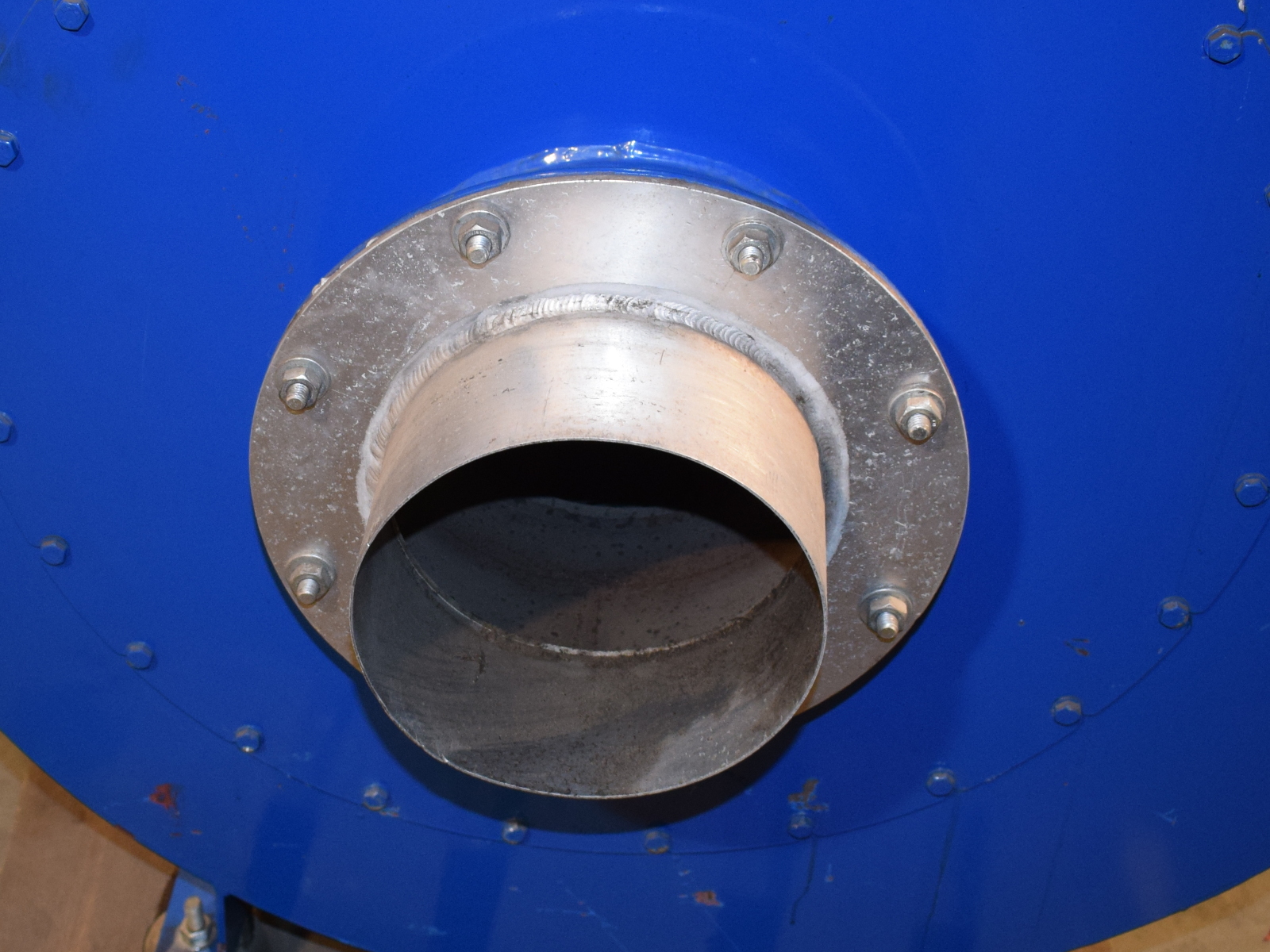

• Eingangsöffnung seitlich:
• Flanschdurchmesser: ca. 330 mm, mit Reduzierung ca. 200 mm
• Lochabstand: ca. 110 mm

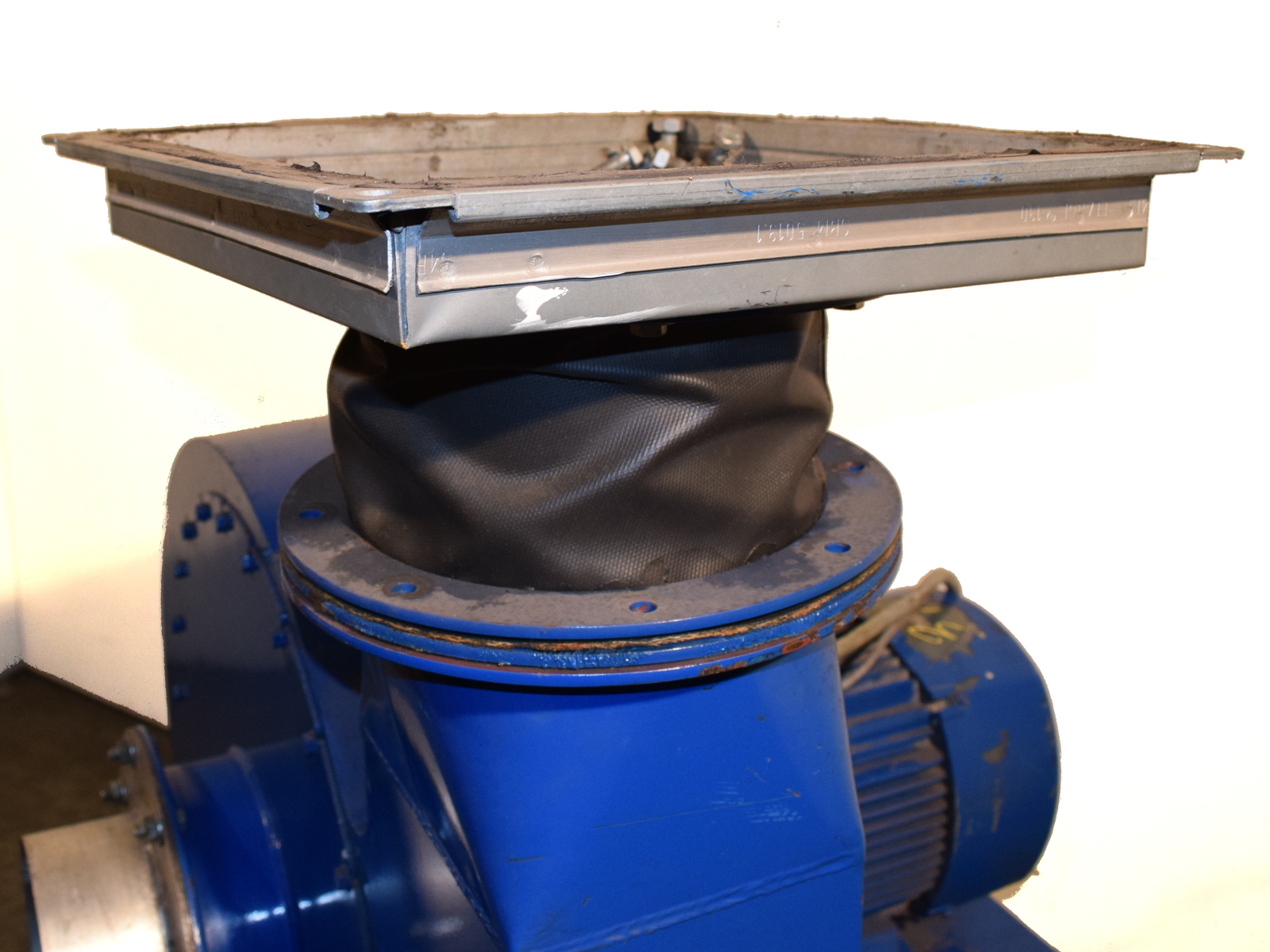

• Ausgangsöffnung oben:
• Flanschdurchmesser: ca. 300 mm, mit Reduzierung ca. 200 mm bzw. ca. 410 x 410 mm
• Lochabstand: ca. 100 mm

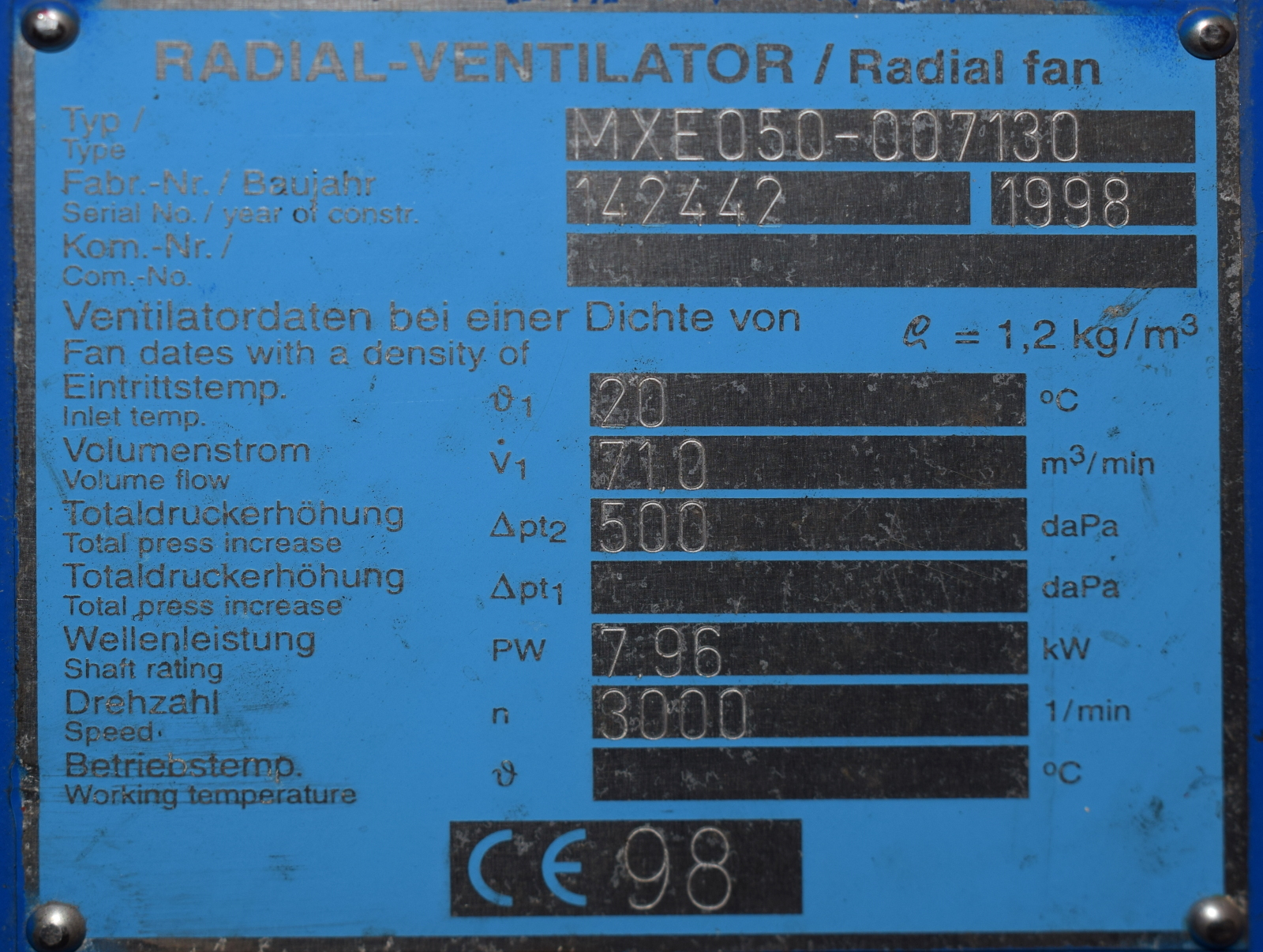

Ventilatordaten bei einer Dichte von 1,2 kg/m³:

• Volumenstrom: 71,0 m³/min
• Totaldruckerhöhung pt2: 500 Pa
• Wellenleistung: 7,96 kW
• Drehzahl: 3.000 U/min
• Eintrittstemperatur: +20 °C
• Baujahr: 1998

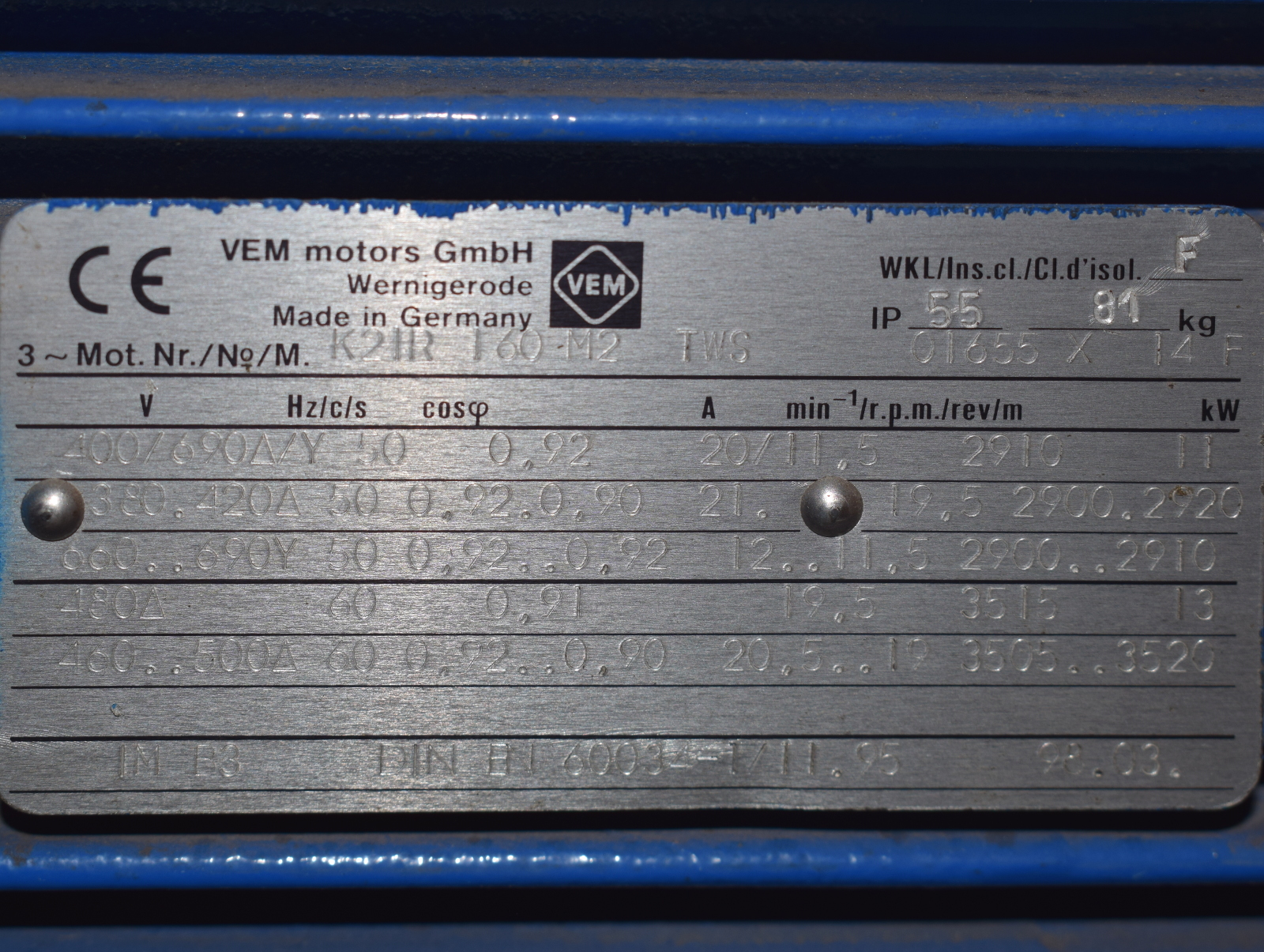

Motor Daten:

• Hersteller: VEM Motors
• Typ: K21R 160 M2 TWS
• Betriebsspannung bei 50 Hz: 380 ... 420 V Δ / 660 ... 690 V Y
• Betriebsspannung bei 60 Hz: 460 ... 500 V Δ
• Stromstärke bei 50 Hz: 21 ... 19,5 A / 12 ... 11,5 A
• Stromstärke bei 60 Hz: 19 ... 20,5 A
• Leistung bei 50 Hz: ca. 11 kW
• Leistung bei 60 Hz: ca. 63 kW
• Drehzahl: 2.910 U/min
• Frequenz: 50 / 60 Hz
• Phasen: 3-polig
• Bauform: IM B3
• Schutzart: IP55

Lieferumfang: Ein Radialventilator mit einem Satz Anschluß- und Montagezubehör.

Hinweis: Den Zustand entnehmen Sie bitte den Bildern
