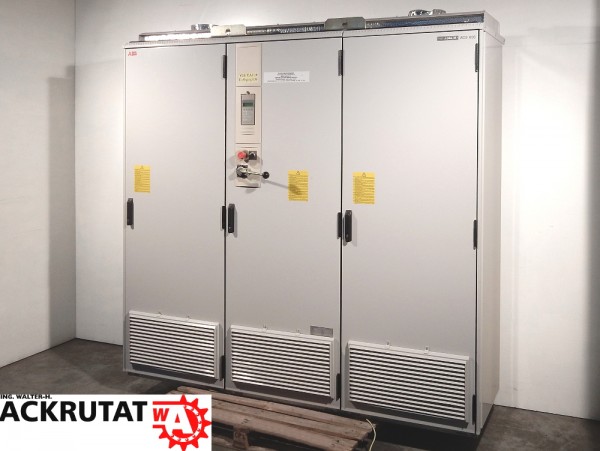

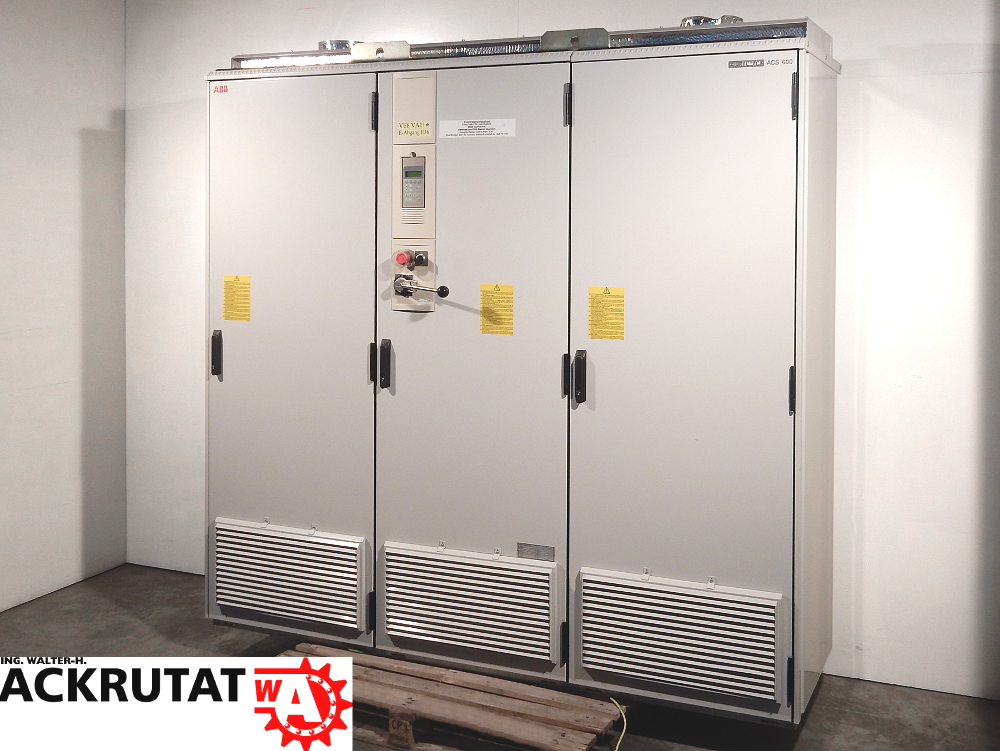

ABB ACS607-0490-6 Frequenzumrichter ACS 600 Step-up Sinusfilter-Antrieb 360 kW

Ein Frequenzumrichter für Mittelspannungsmotoren

Dieser Umrichter ist mit einem Sinusfilter ausgestattet und wurde speziell für den Einsatz mit industriellen Pumpen und Lüftern konzipiert. Die Motorspannung kann hierbei flexibel gewählt werden.

Hersteller: ABB

Serie: ACS 600 Step-up

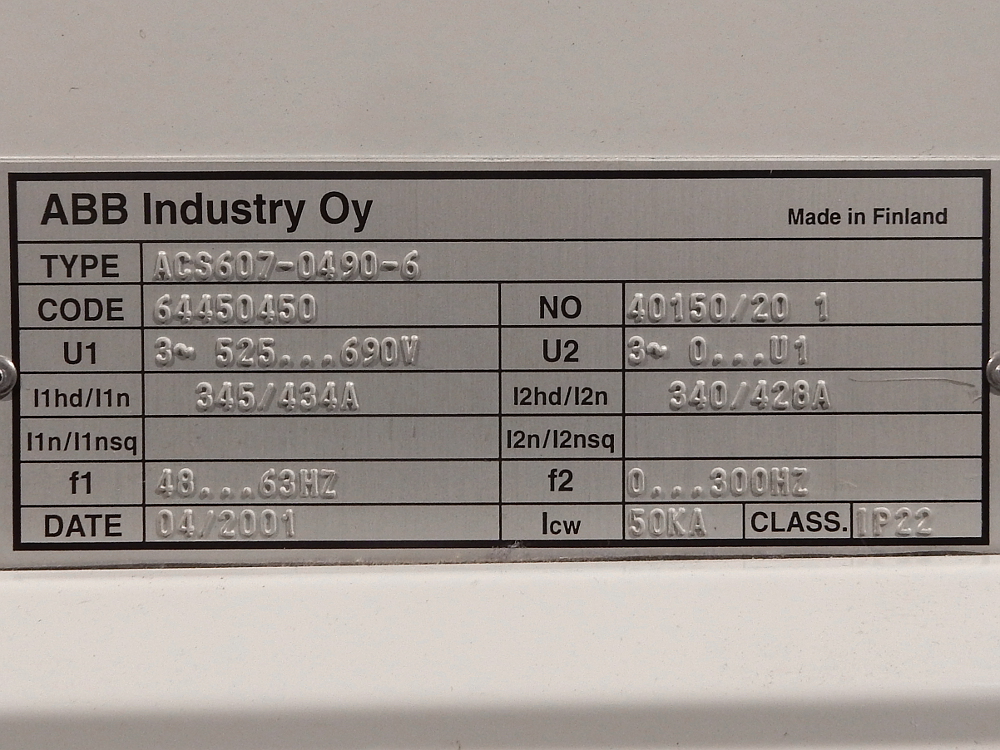

Typ: ACS607-0490-6

Sinusfilter Typ: NSIN0485-6

Technische Details:

• Gesamtmaße: ca. 2.125 x 640 x 2.150 mm (BxTxH)
• Eingangsspannung: 525/550/575/600/660/690 V AC
• Ausgangsspannung: 0 … Eingangsspannung V AC
• Eingangsfrequenz: 48 … 63 Hz
• Ausgangsfrequenz: 0 … 300 Hz
• Ausgangsdaten im Normalbetrieb mit ca. 10 % Überlastkapazität*:
• Nenn-Ausgangsstrom I_N: 428 A
• Kurzzeitiger Überlaststrom I_Nmax: 470 A
• Verfügbare Motorleistung P_N: 360 kW
• Ausgangsdaten im Hochleistungsbetrieb mit ca. 50 % Überlastkapazität:
• Ausgangsstrom I_2hd: 340 A
• Kurzzeitiger Überlaststrom I_2hdmax: 511 … 681 A
• Verfügbare Motorleistung P_hd: 315 kW
• Verlustleistung: 14 kW
• Phasen: 3-polig
• Schutzart: IP 22
• Geräuschpegel: 79 dB(A)
• Gewicht: ca. 960 kg

^{*  zulässig für max.1 Minute im Abstand von min. 5 Minuten}

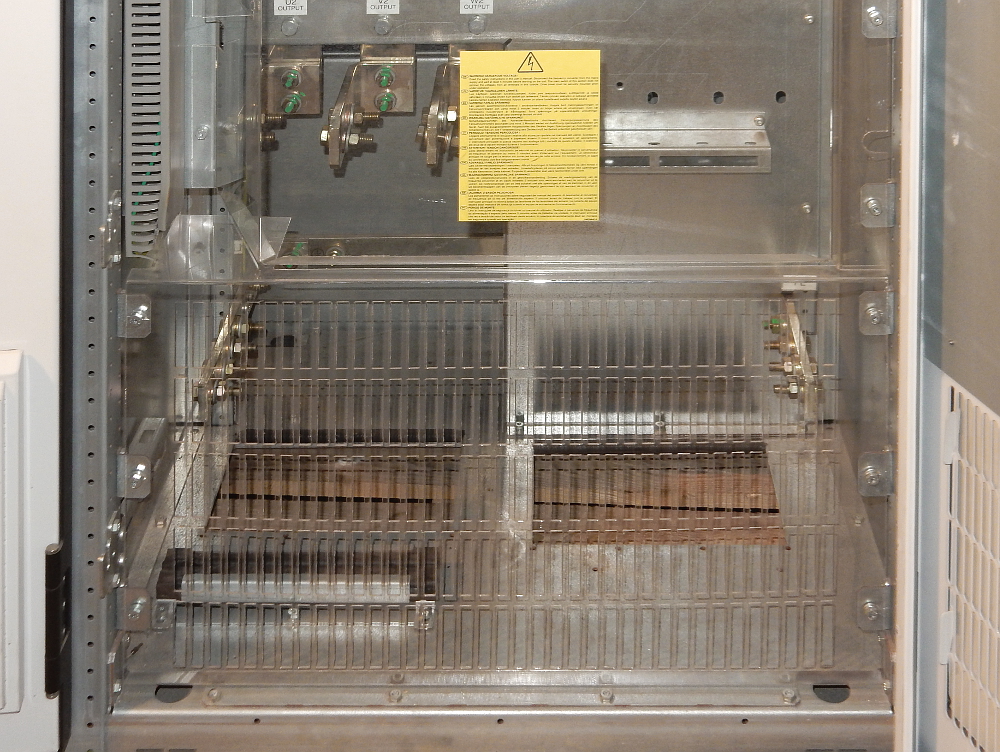

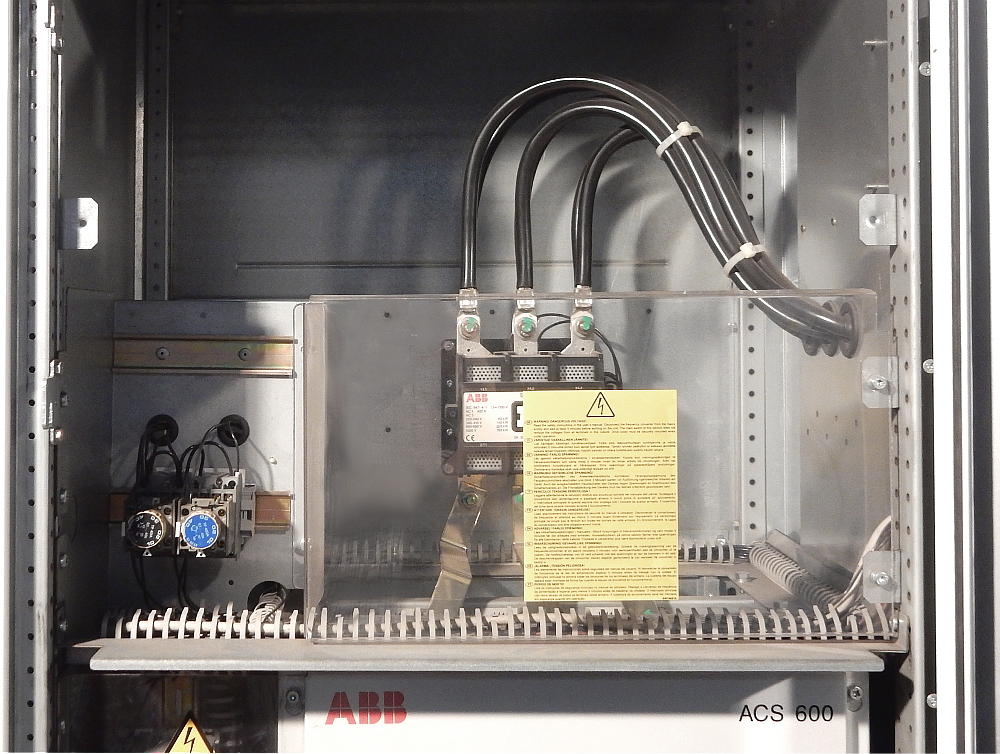

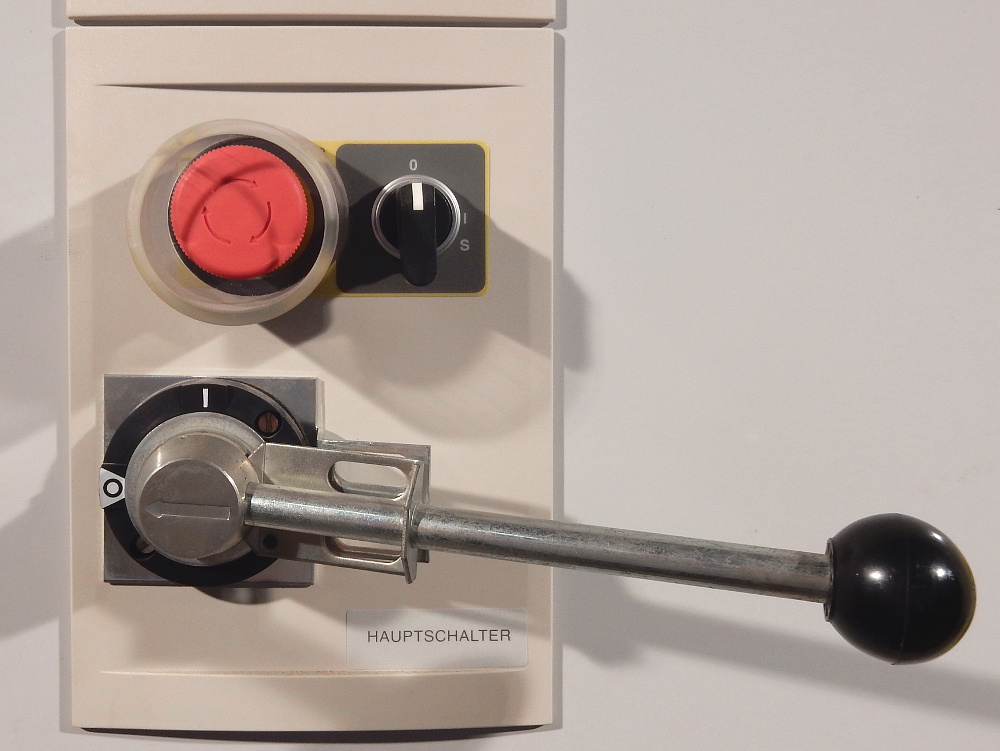

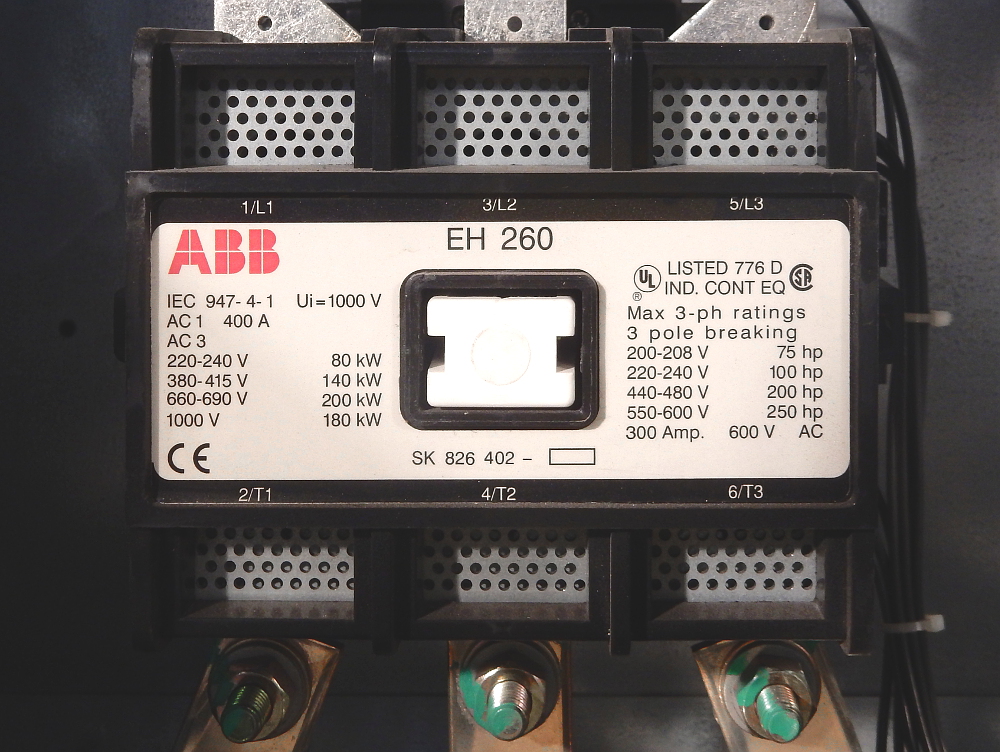

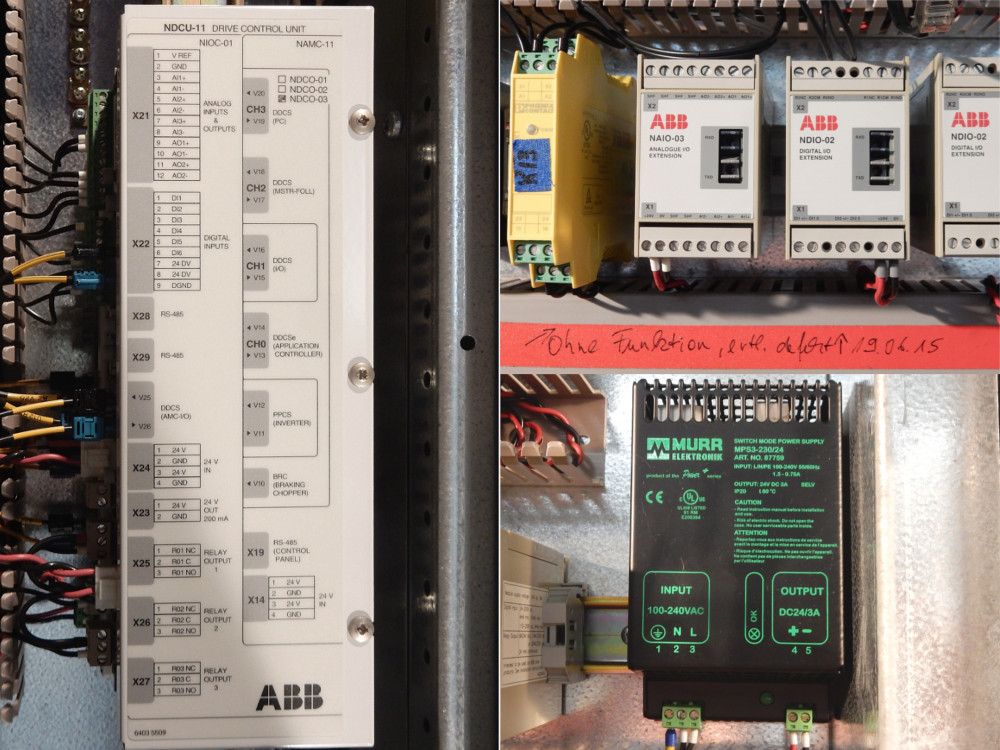

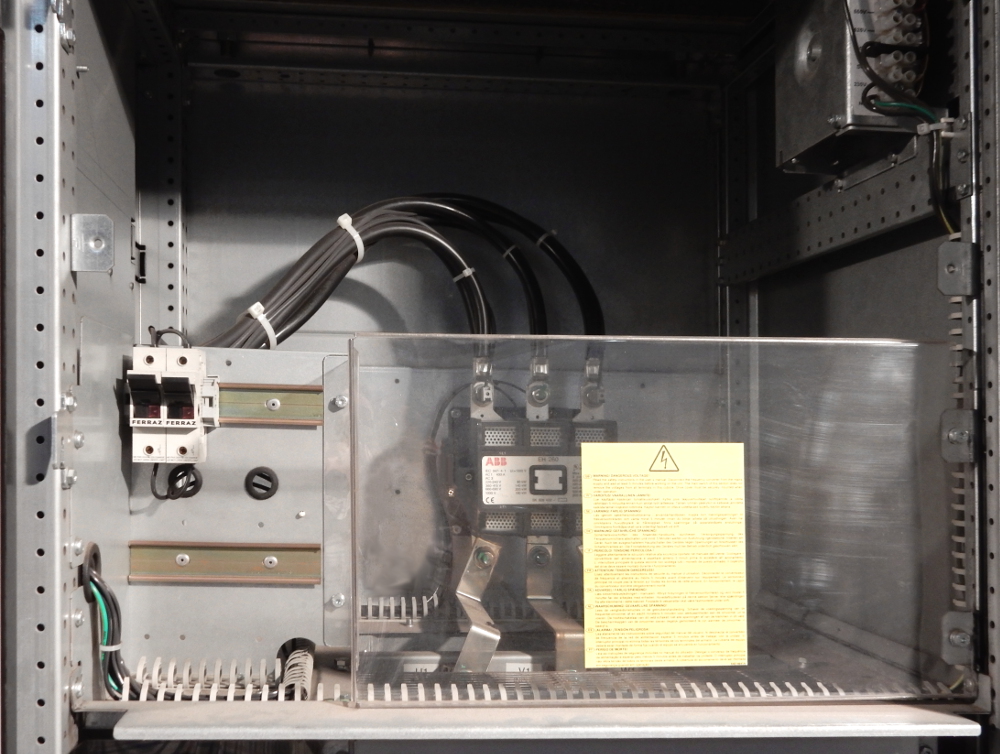

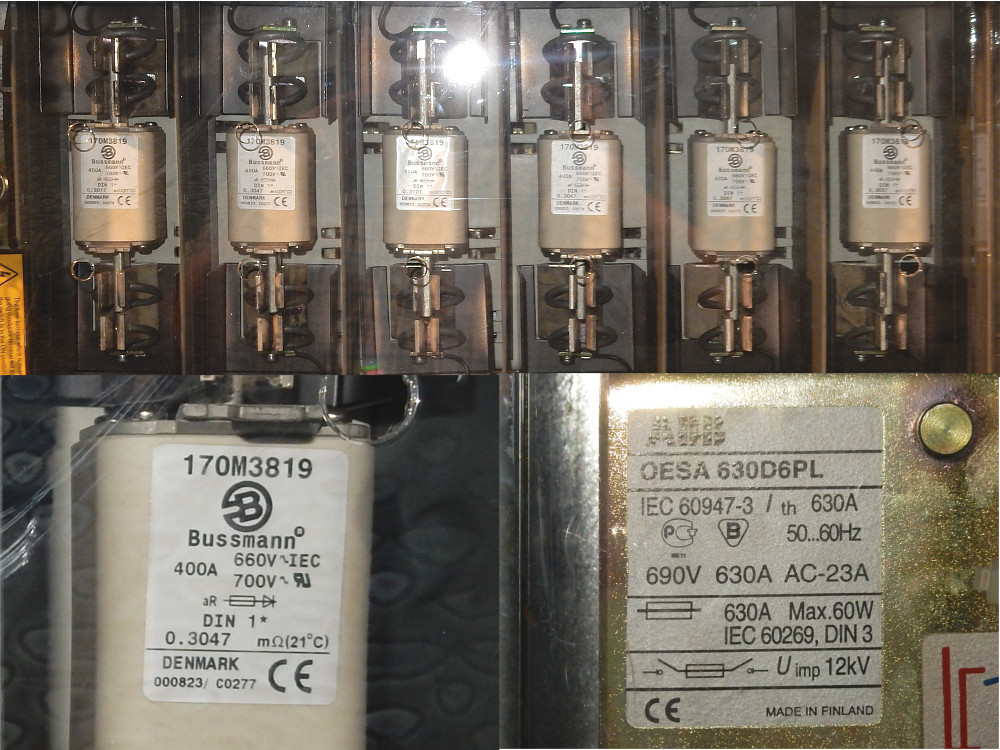

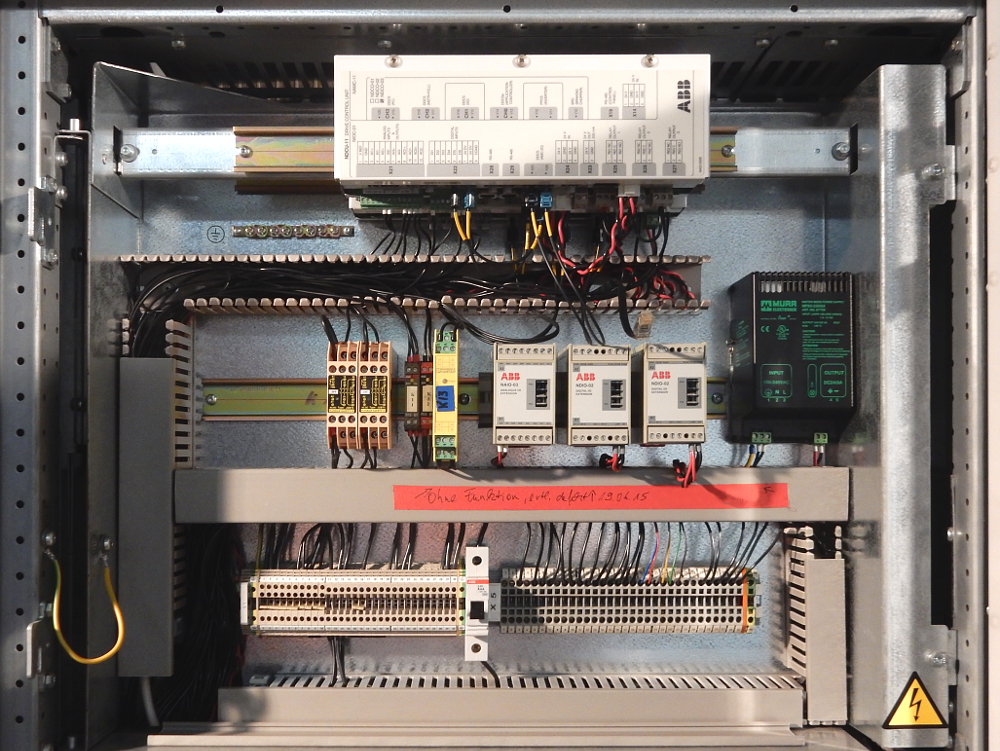

Hinweis: Die Anlage ist ungeprüft.Zustand siehe Bilder.
