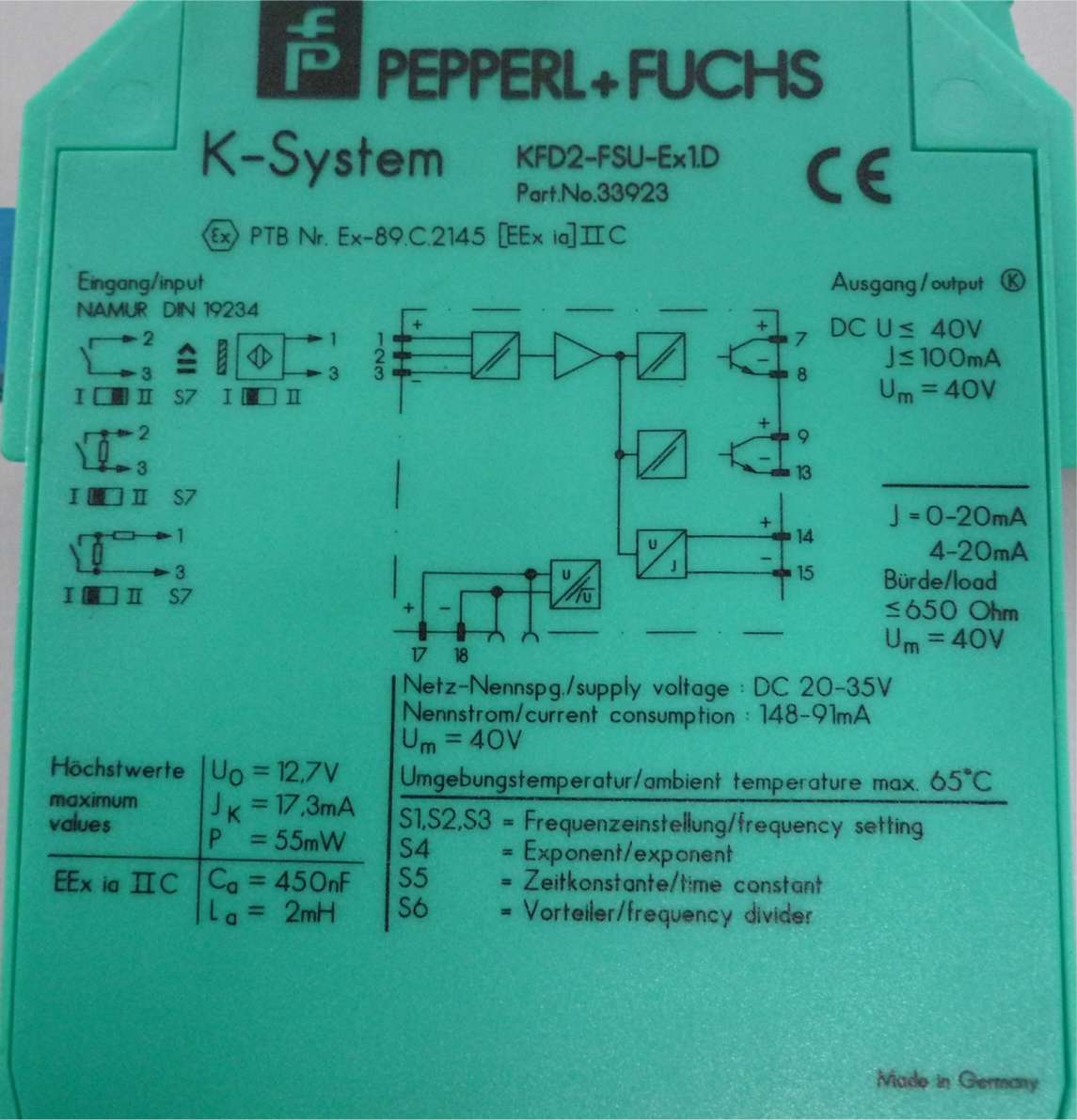

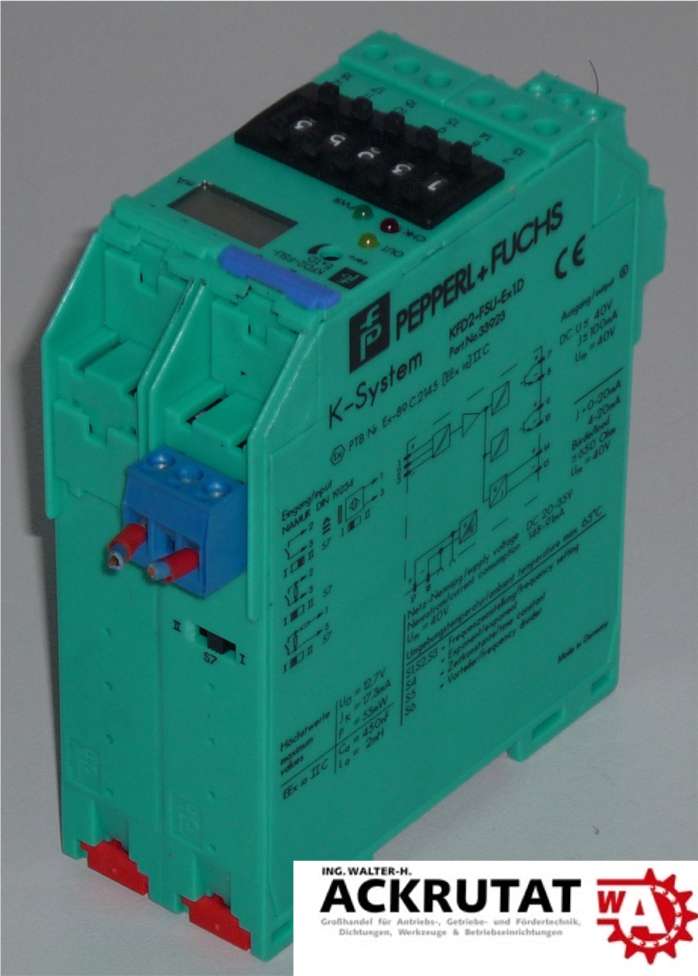

Pepperl + Fuchs KFD2-FSU-Ex1.D Frequenz-Strom-Umsetzer

Hersteller: Pepperl + Fuchs

Typ: KFD2-FSU-Ex1.D

Technische Daten / Merkmale:

• Anschluss: Klemmen 17+ / 18-
• Bemessungsspannung: 20...35 V DC
• Welligkeit: ≤ 10 %
• Bemessungsstrom: ≤ 149 mA
• Eingangsanschluss: Klemmen 1+ / 2+ / 3+
• Eingangsbemessungswerte: nach DIN EN 60947-5-6 (NAMUR)
• Eingangsleerlaufspannung / Kurzschlussstrom: ca. 8 V DC / ca. 8 mA
• Eingangspuls-/Pausenverhältnis: ≥ 0,1 ms / ≥ 0,1 ms
• Eingangsleitungsüberwachung: Bruch I = 0,05 ... 0,15 mA , Kurzschluss 6,2 ... 7,4 mA
• Ausgangsanschluss: Ausgang I: Klemmen 7+, 8- ; Ausgang II: Klemmen 9+, 13- ; Ausgang III: Klemmen 14+, 15-
• Ausgang I: Fehlermeldung / Elektronikausgang / Passiv
• Signalpegel Ausgang I und II: 1-Signal: (L+) -2,5 V (100 mA, kurzschlussfest) 0-Signal: gesperrter Ausgang (Reststrom ≤ 10 μA)
• Ausgang II: Fortschaltung / Elektronikausgang / Passiv
• Ausgang III: Analogausgang
• Ausgangsstrombereich: 0 ... 20 mA bzw. 4 ... 20mA / max. 25 A
• Ausgangsleerlaufspannung: ≤ 27 V DC
• Bürde: ≤ 650 Ohm
• Auflösung Übertragung: 12 Bit
• Auflösung Abweichung: Stromfrequenz-Umsetzer, Analogausgang: ± 0,6 % vom Sollausgangsstrom ± 60 μA LCD-Anzeige (Optional): ± 0,6 % vom Sollausgangsstrom ± 100 μA
• Schaltfrequenz: ≤ 5 kHz
• Umgebungsbetriebstemperatur: -25 ... 65 ° C
• Schutzart: IP20
• Masse: ca 260 g

Dieses Modul war bis zuletzt in Betrieb und ist einwandfrei funktionsfähig.
