2x Untergurtrollenhalter B140 mm inkl. Förderbandrolle Ø 63,5 mm Länge 600 mm Halter Rollenhalter

Ein Untergurtrollenhalter inklusive Förderbandrolle ist ein essenzielles Bauteil in Förderbandsystemen, das zur Unterstützung und Führung des Förderbandes dient. Der Untergurtrollenhalter besteht aus einer stabilen Rahmenkonstruktion, die die Förderbandrolle sicher hält und für einen gleichmäßigen Lauf des Bandes sorgt.

Typ: 5140-070-K16 verzinkte Ausführung

Technische Details Untergurtrollenhalter:

• Breite: ca. 140 mm
• Schlüsselweite: SW 15
• Materialstärke: ca. 5 mm
• Maße (siehe Zeichnung):
  • B = 140 mm
  • H = 70 mm
  • K = 16 mm
  • F = 18 mm
  • E = 95 mm
  • C = 90 mm
  • J = 30 mm
  • s = 5 mm

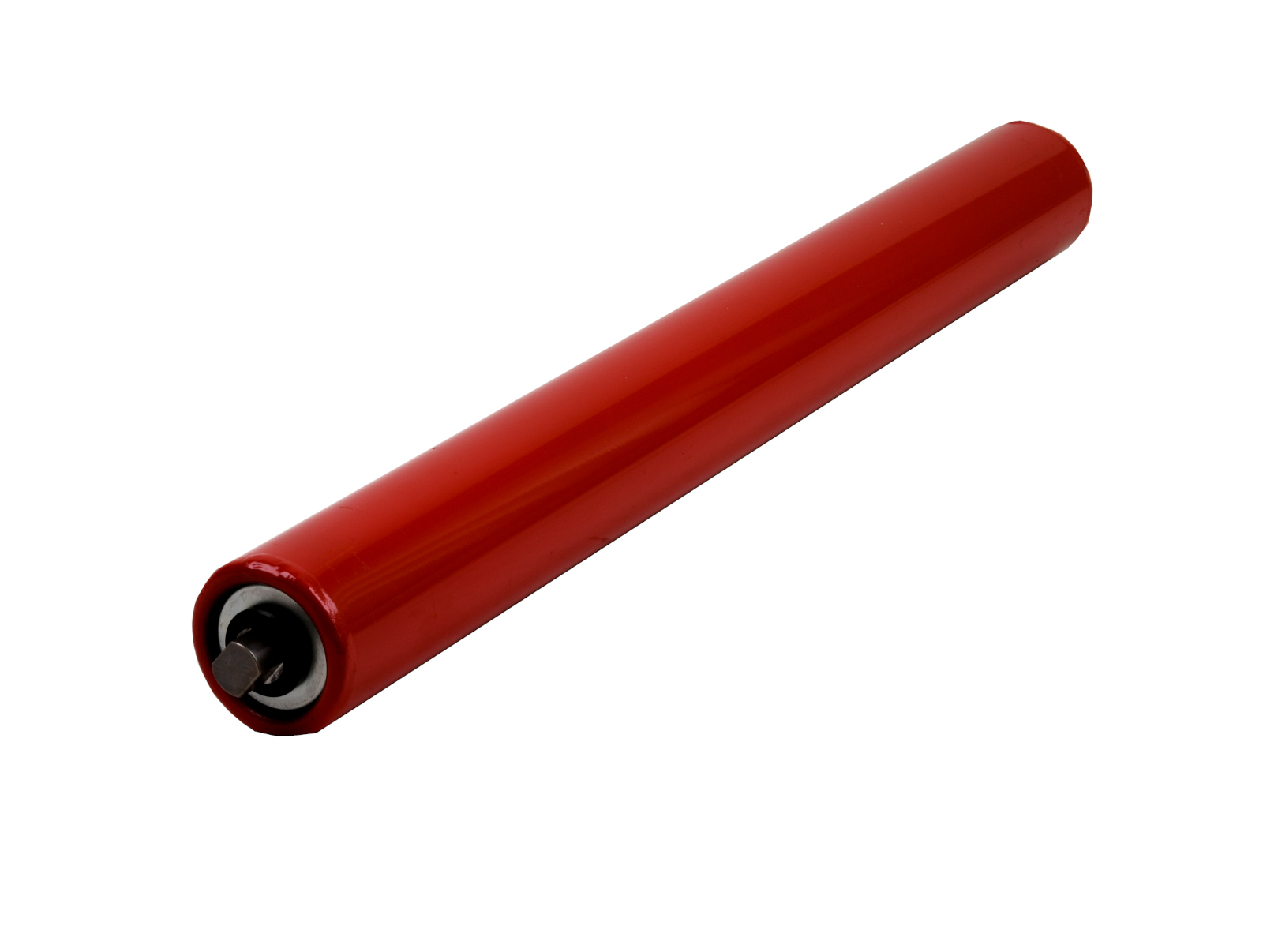

Technische Details Förderbandrolle:

• Maße: Ø 63,5 x 2,9 mm
• Rollenlänge: ca. 600 mm
• Achslänge: ca. 632 mm
• Welle Ø : ca. 20 mm
• Schlüsselweite: ca. 15 x 13 mm
• Wartungsfrei dank beidseitiger Labyrinthabdichtung

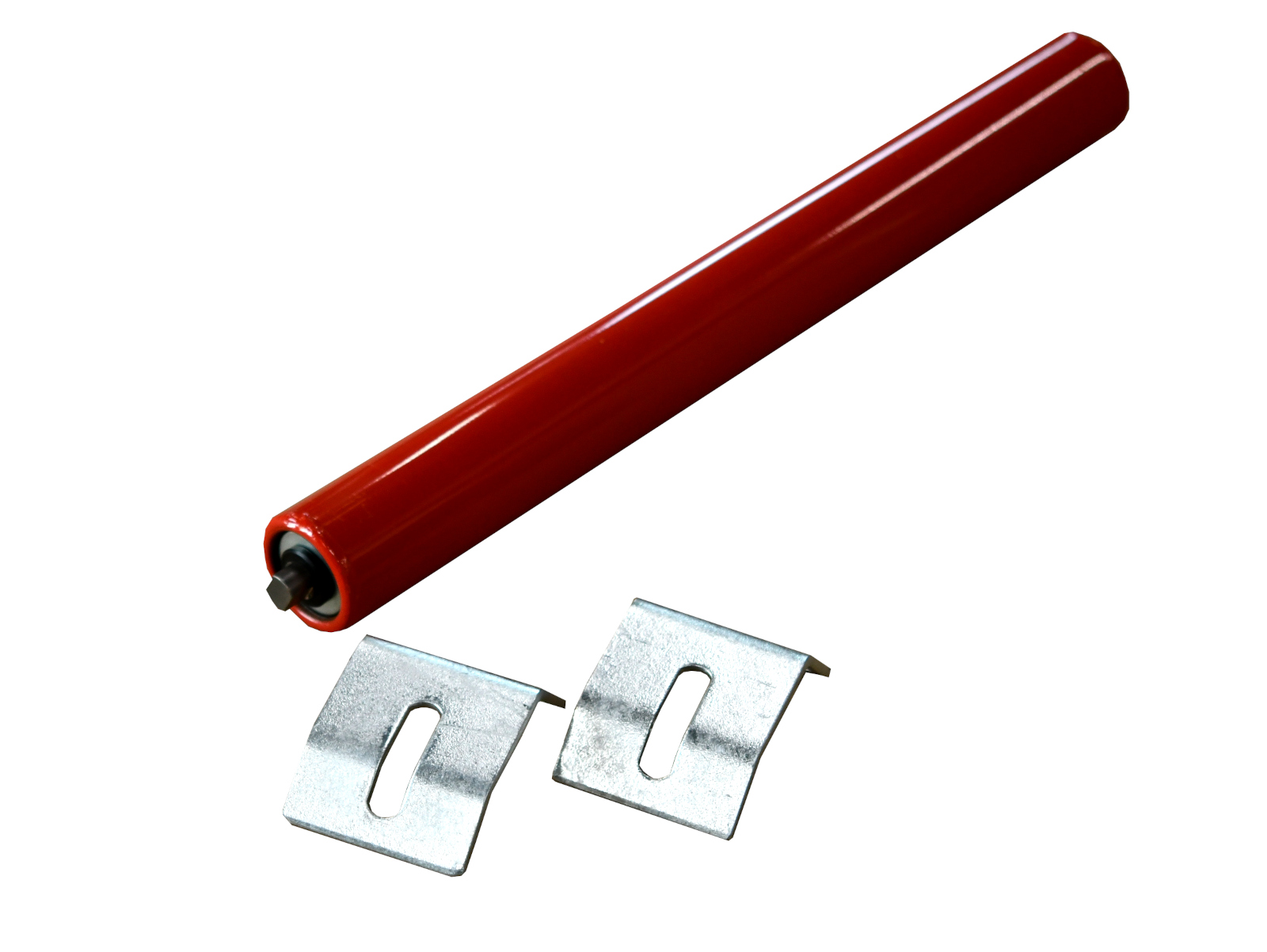

 Lieferumfang: 2x Untergurtrollenhalter inkl. 1x Förderbandrolle.

Hinweis: Ebenfalls in 90 mm Breite in unserem Shop erhältlich!
