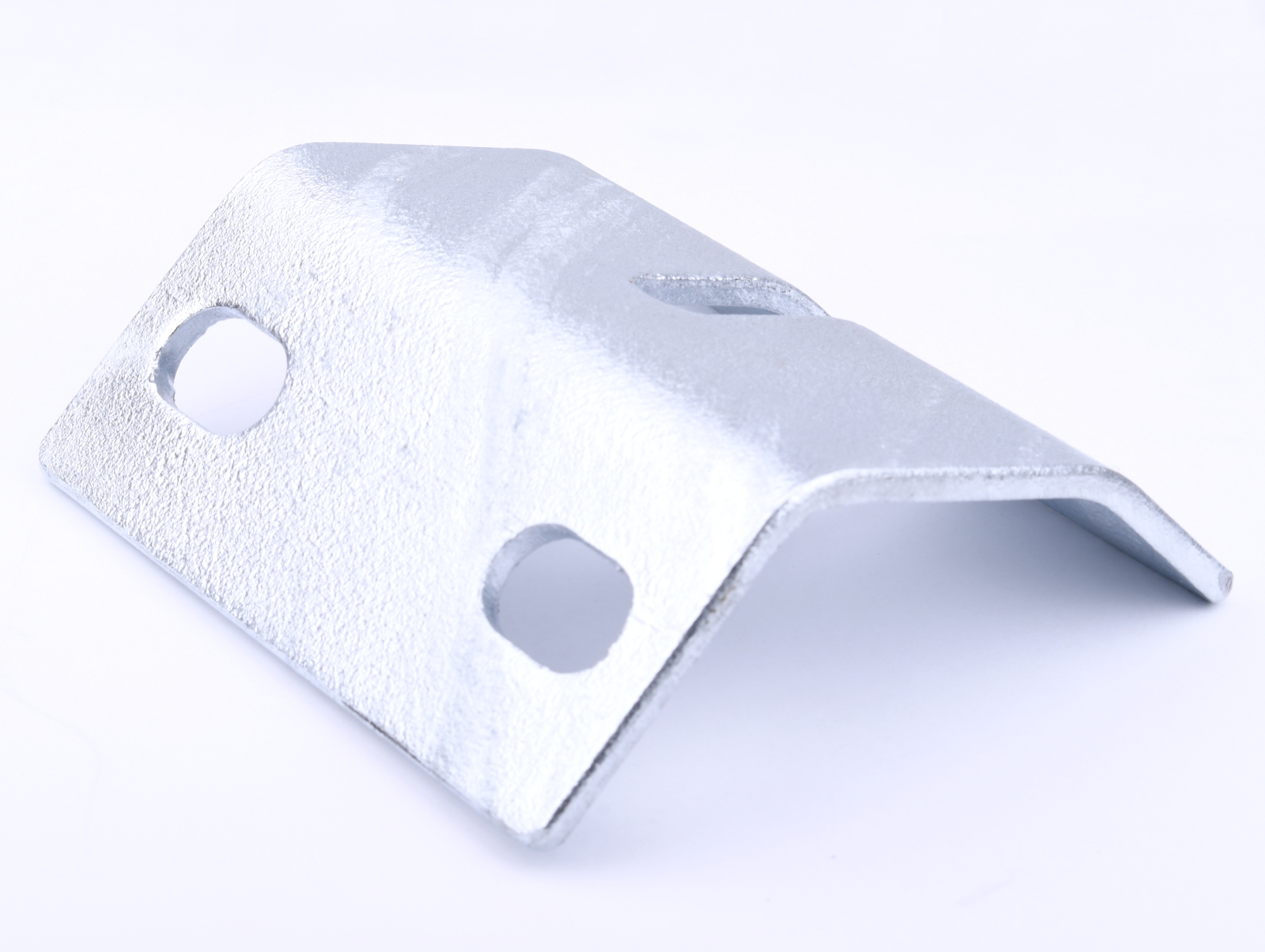

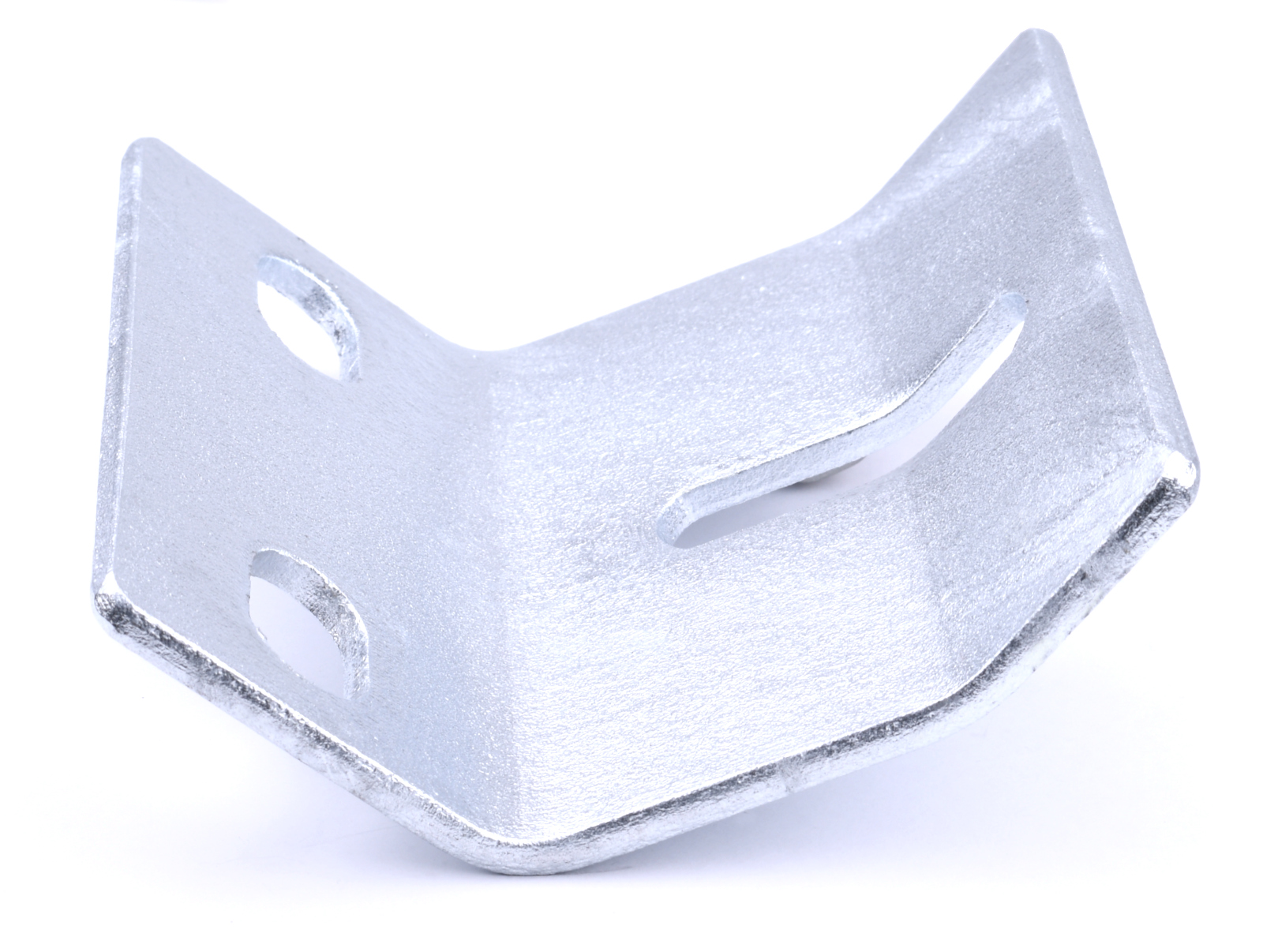

Untergurtrollenhalter B140 mm für Förderbandrollen Unterbandstation Halter

Untergurtrollenhalter für Förderbänder

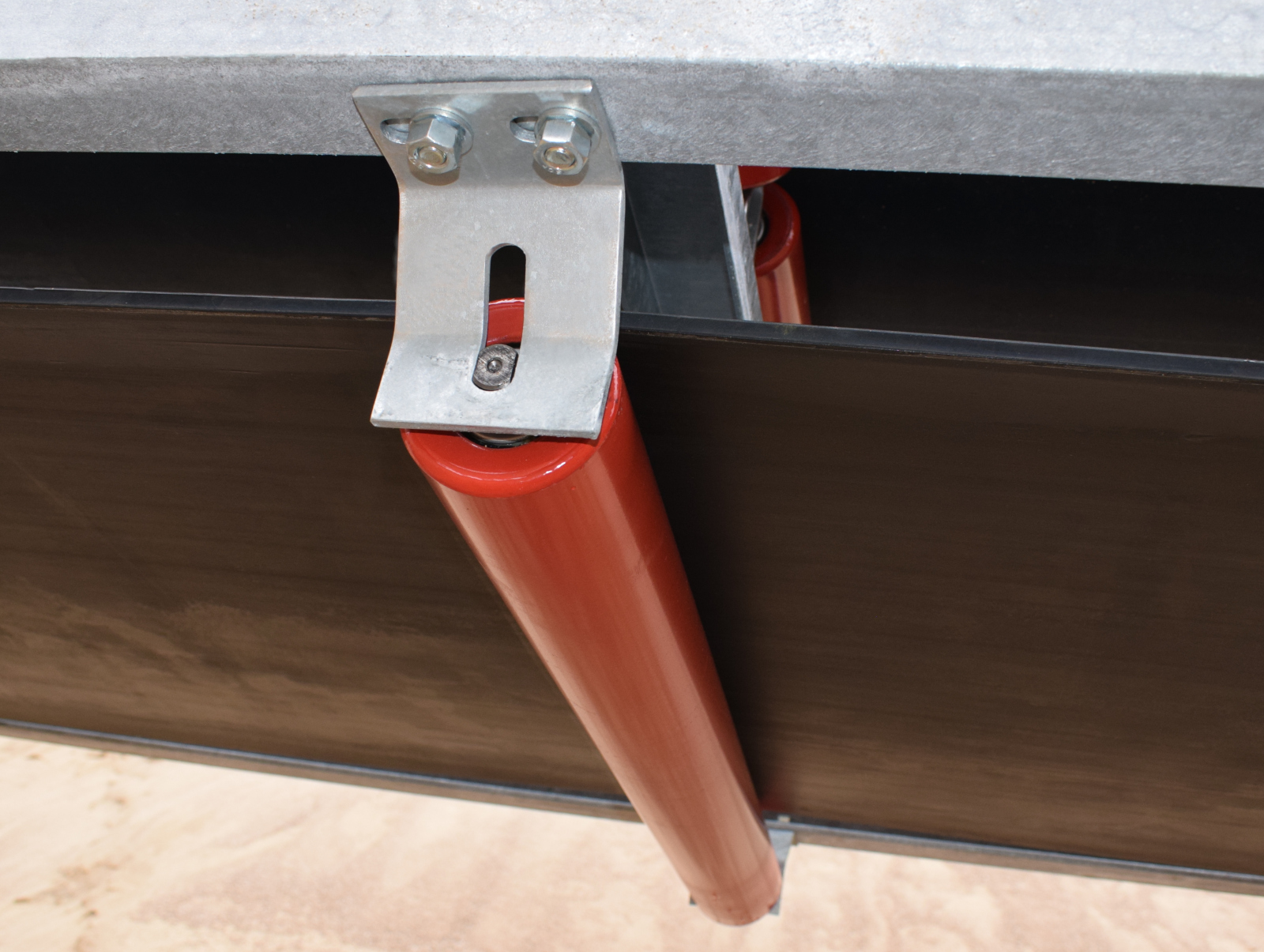

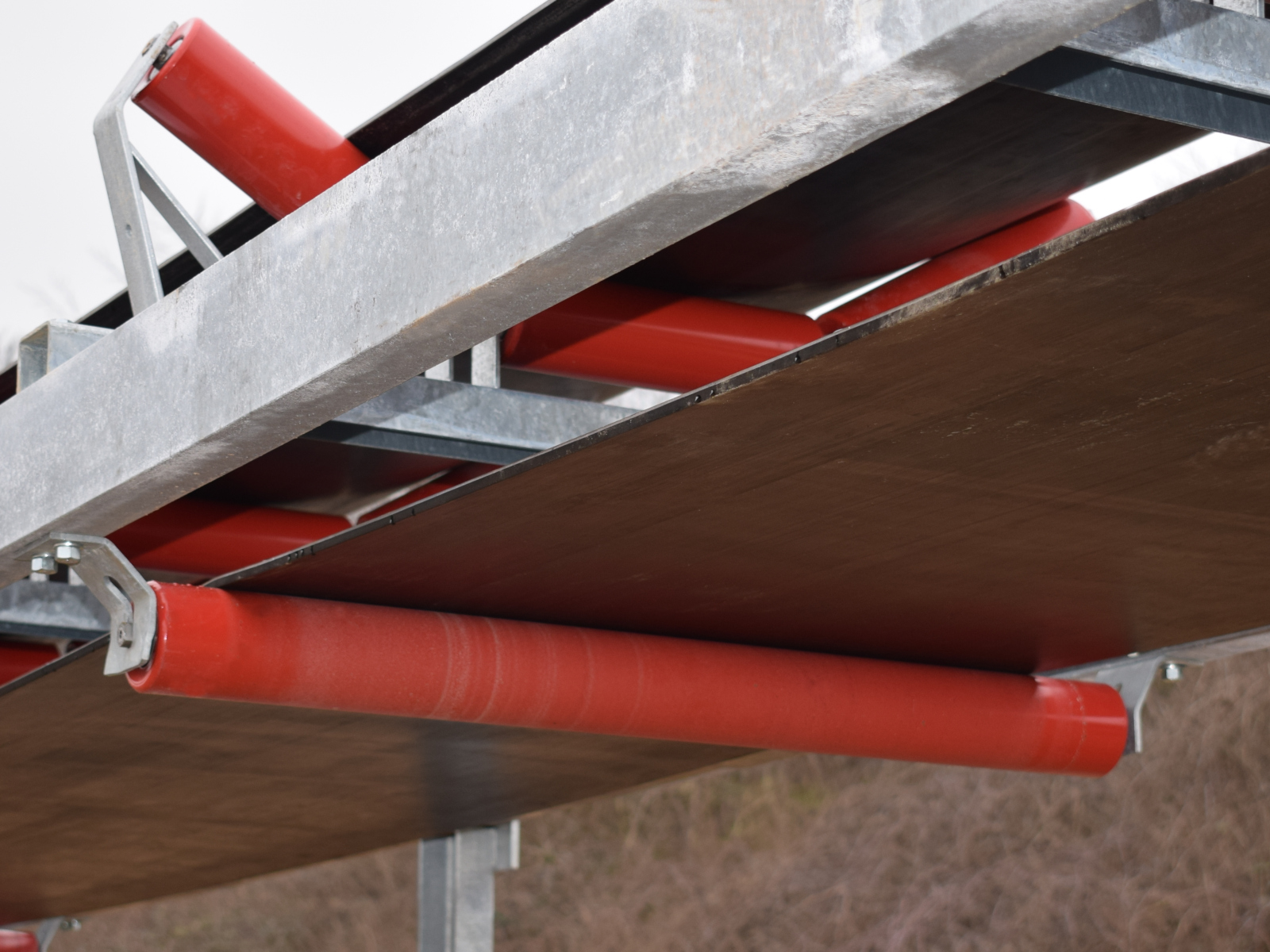

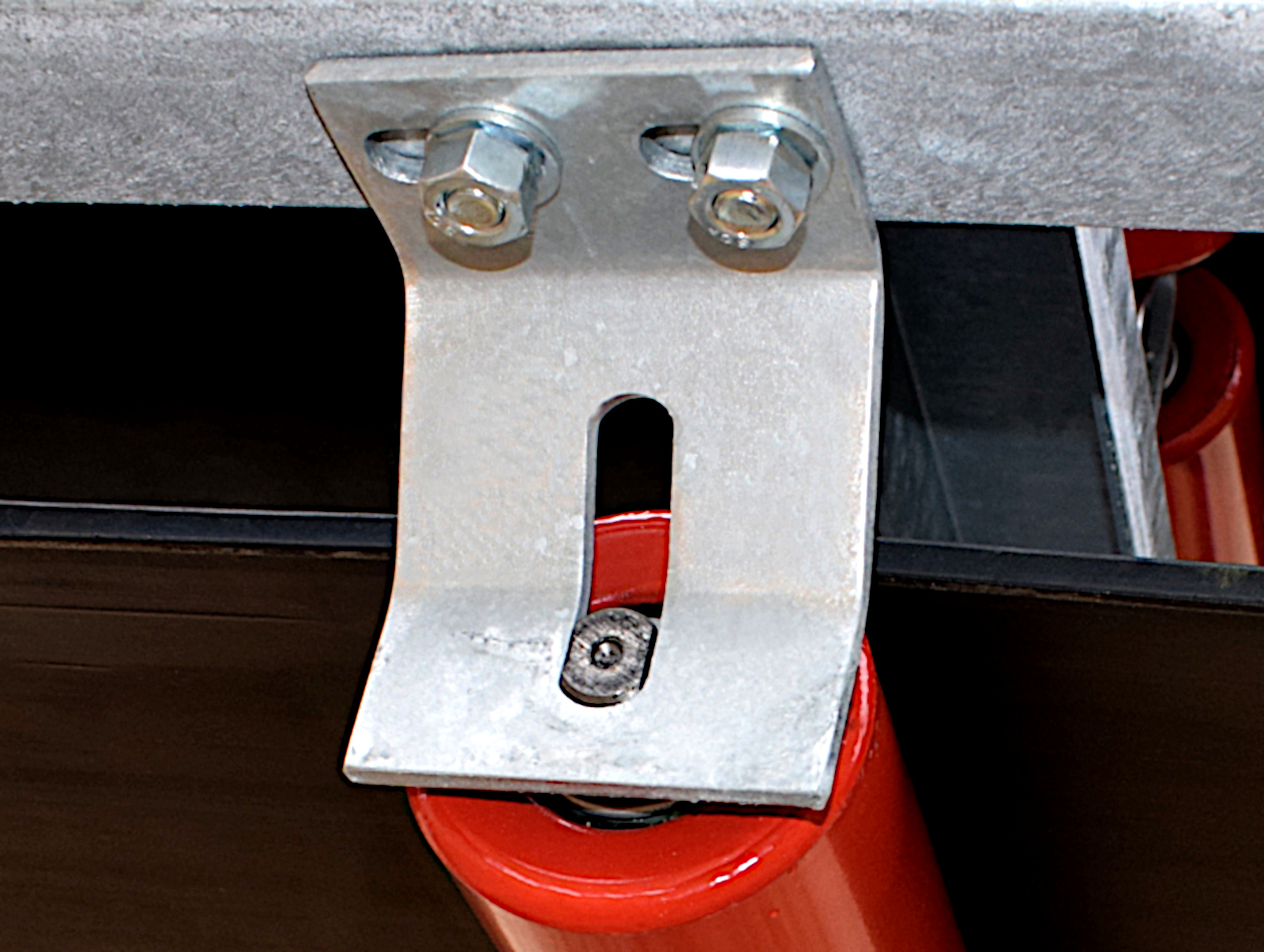

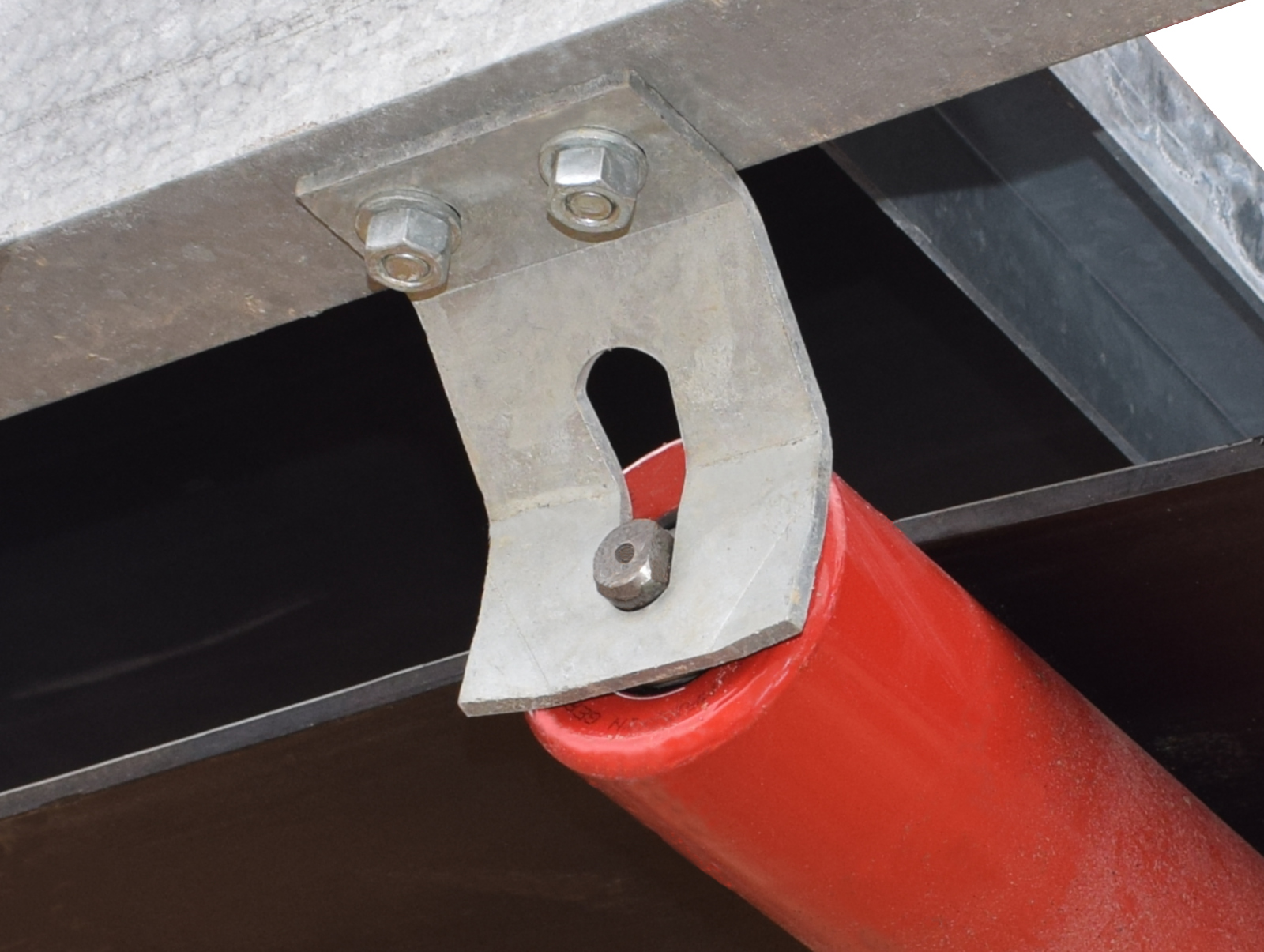

Der U-Rollenhalter wird an das Förderbandgestell geschraubt. Er nimmt Untergurtrollen mit Schlüsselfläche ( Standardrollen ) SW 15 mm auf.

Typ: 5140-070-K16 verzinkte Ausführung

Technische Details:

• Breite: 140 mm
• Schlüsselweite: SW 15
• Materialstärke: 5 mm

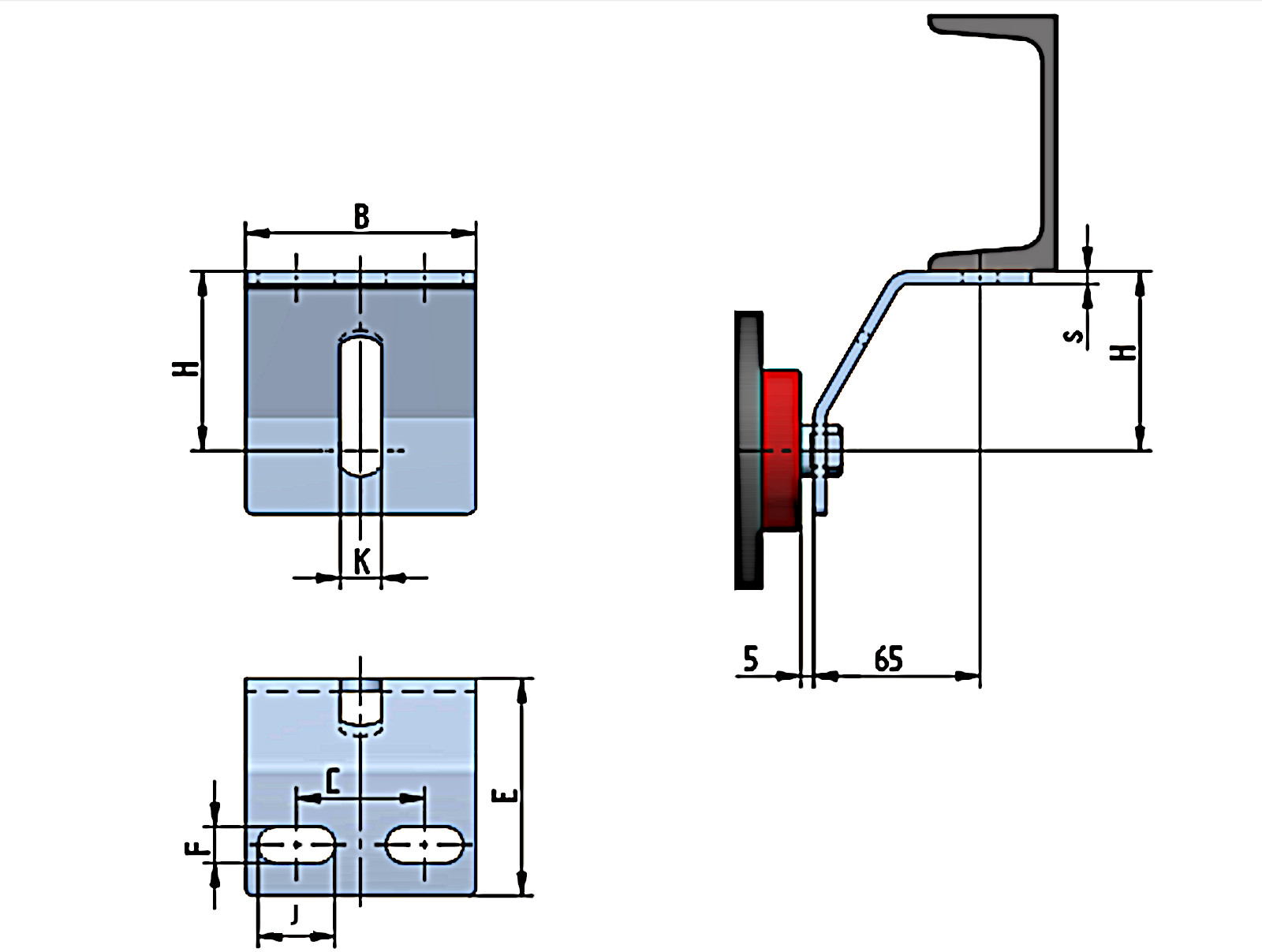

• Maße (siehe Zeichnung):
• B = 140 mm
• H = 70 mm
• K = 16 mm
• F = 18 mm
• E = 95 mm
• C = 90 mm
• J = 30 mm
• s = 5 mm

Hinweis: Auch in 90 mm Breite in unserem Shop erhältlich!
