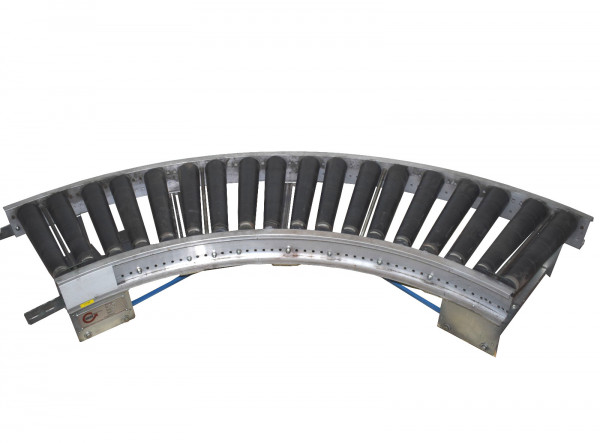

Eine 90° Rollenbahnkurve

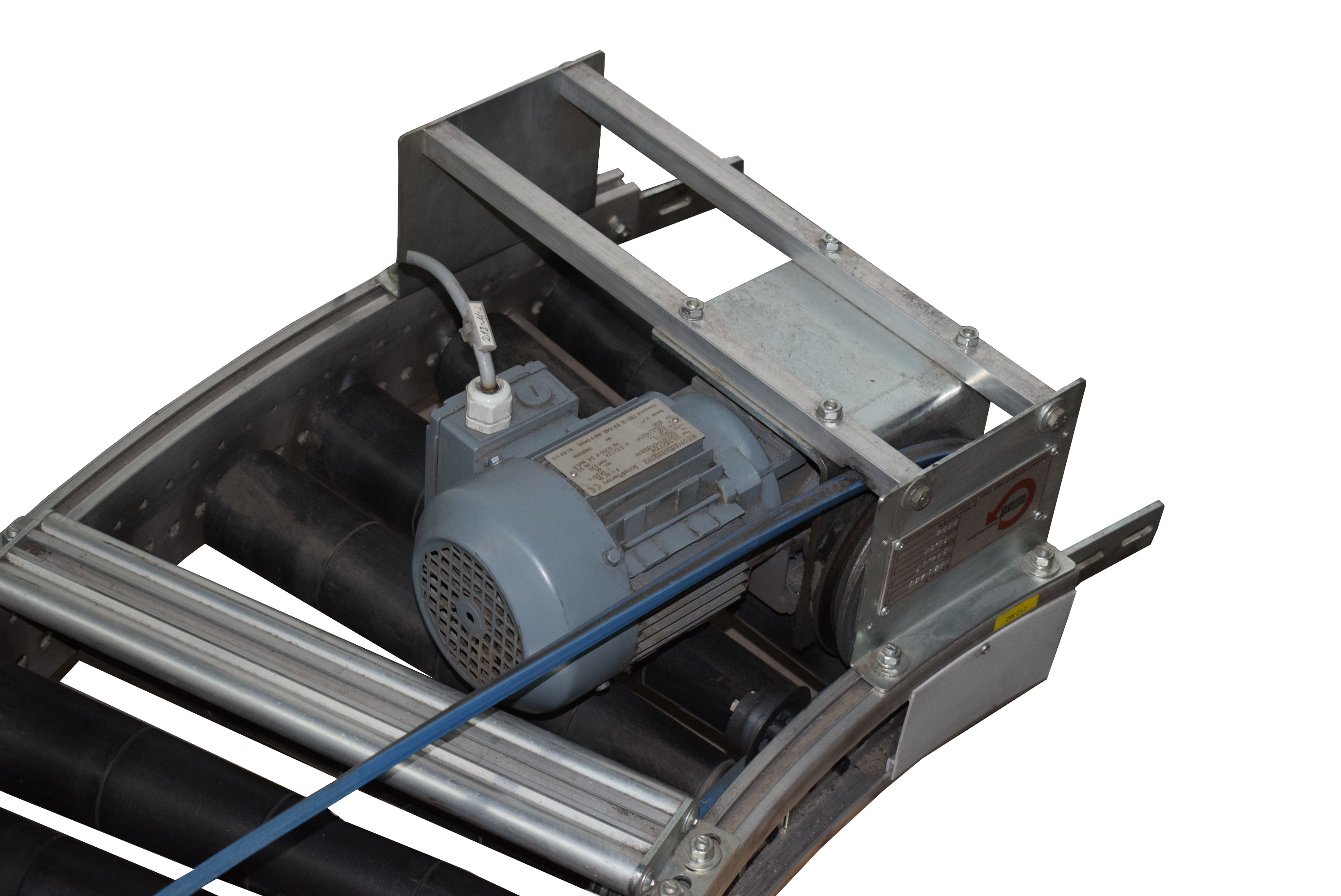

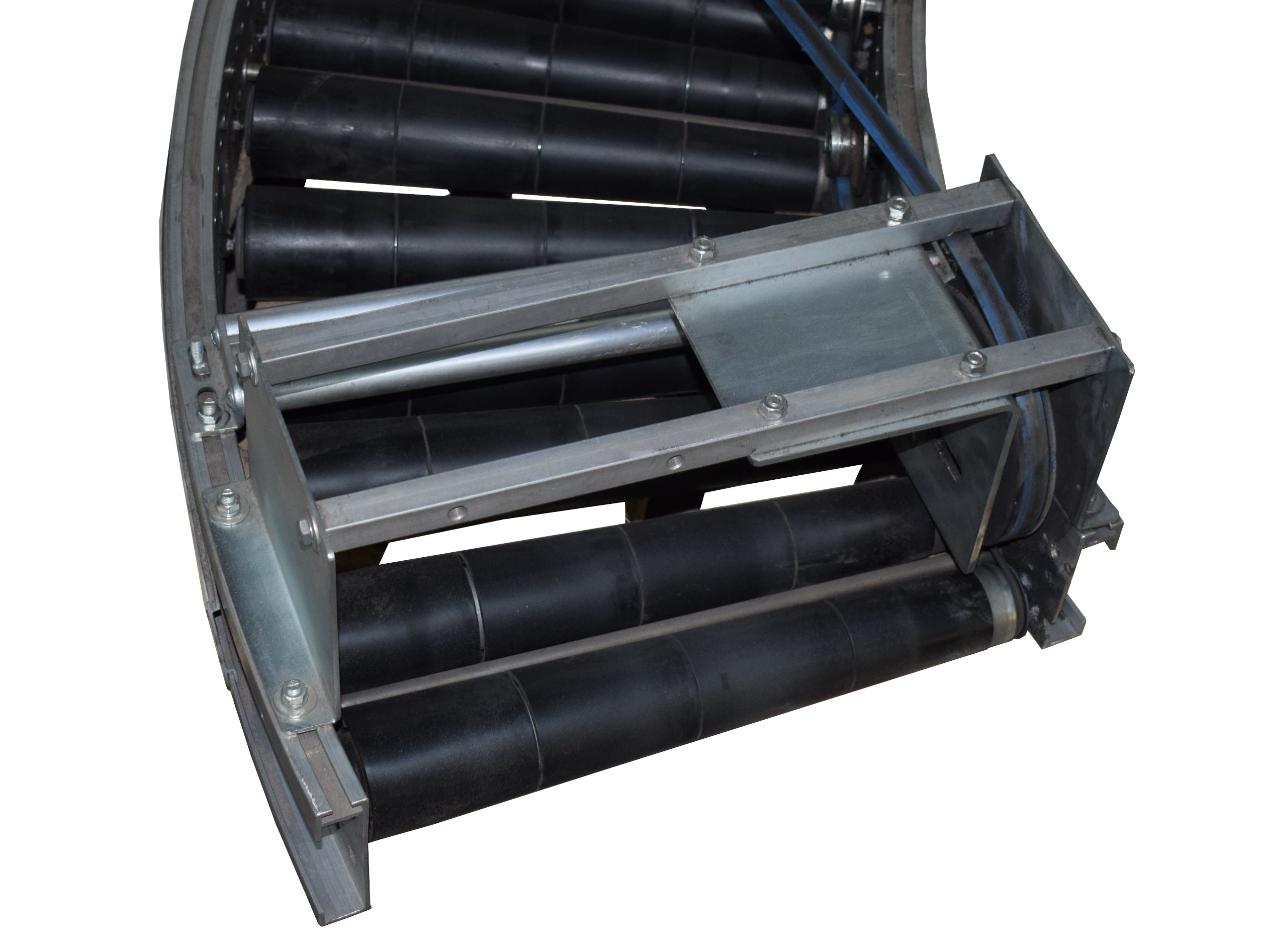

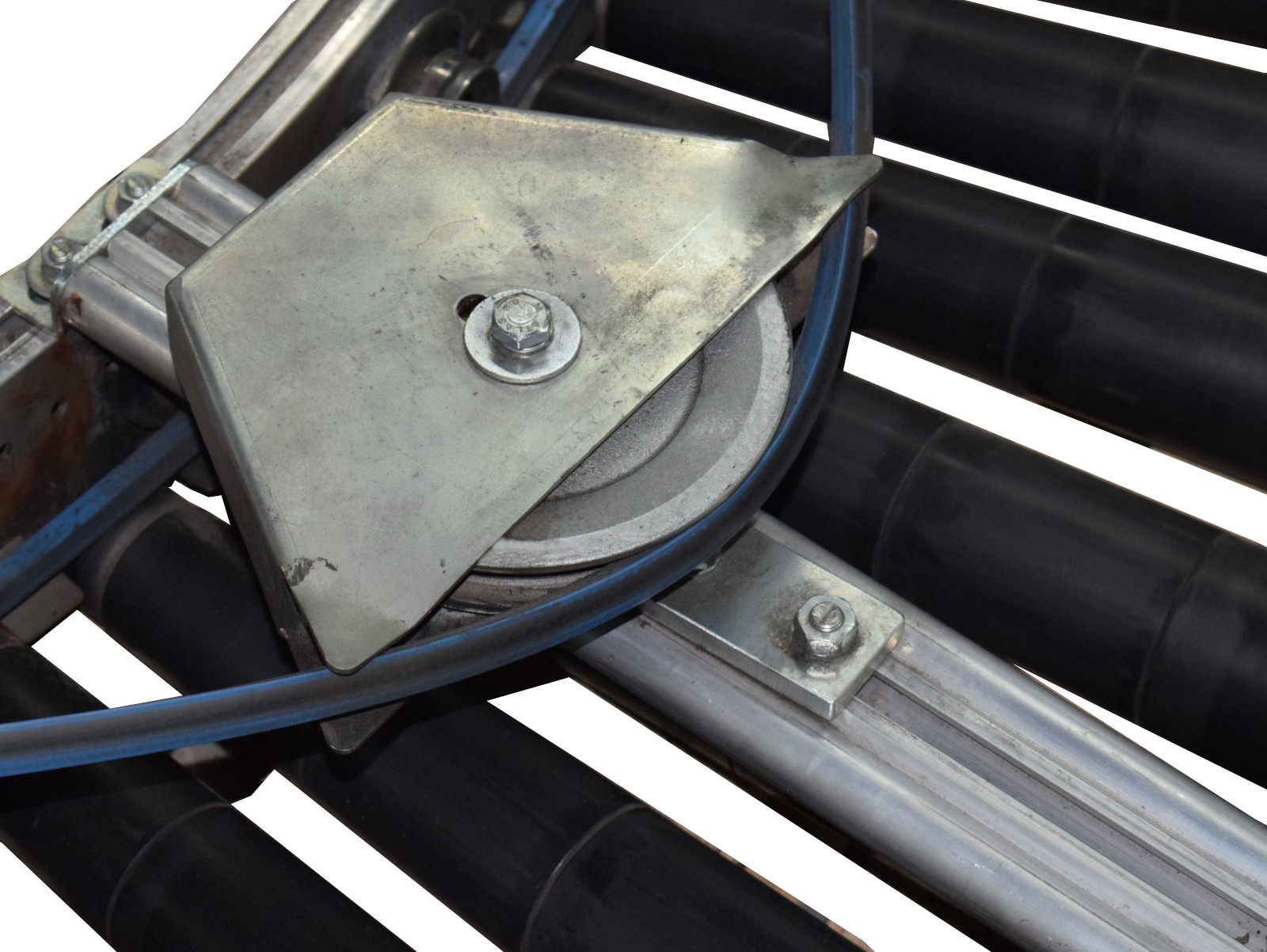

Diese 90° Rollenbahnkurve hat einer Förderbreite von ca. 310 mm und eignet sich ideal zum Fördern von Paketen oder Stückgut. Die Kurve wird über einen Keilriemen, mit einem unter der Bahn angebrachten Motor angetrieben.

Hersteller: Gebhardt

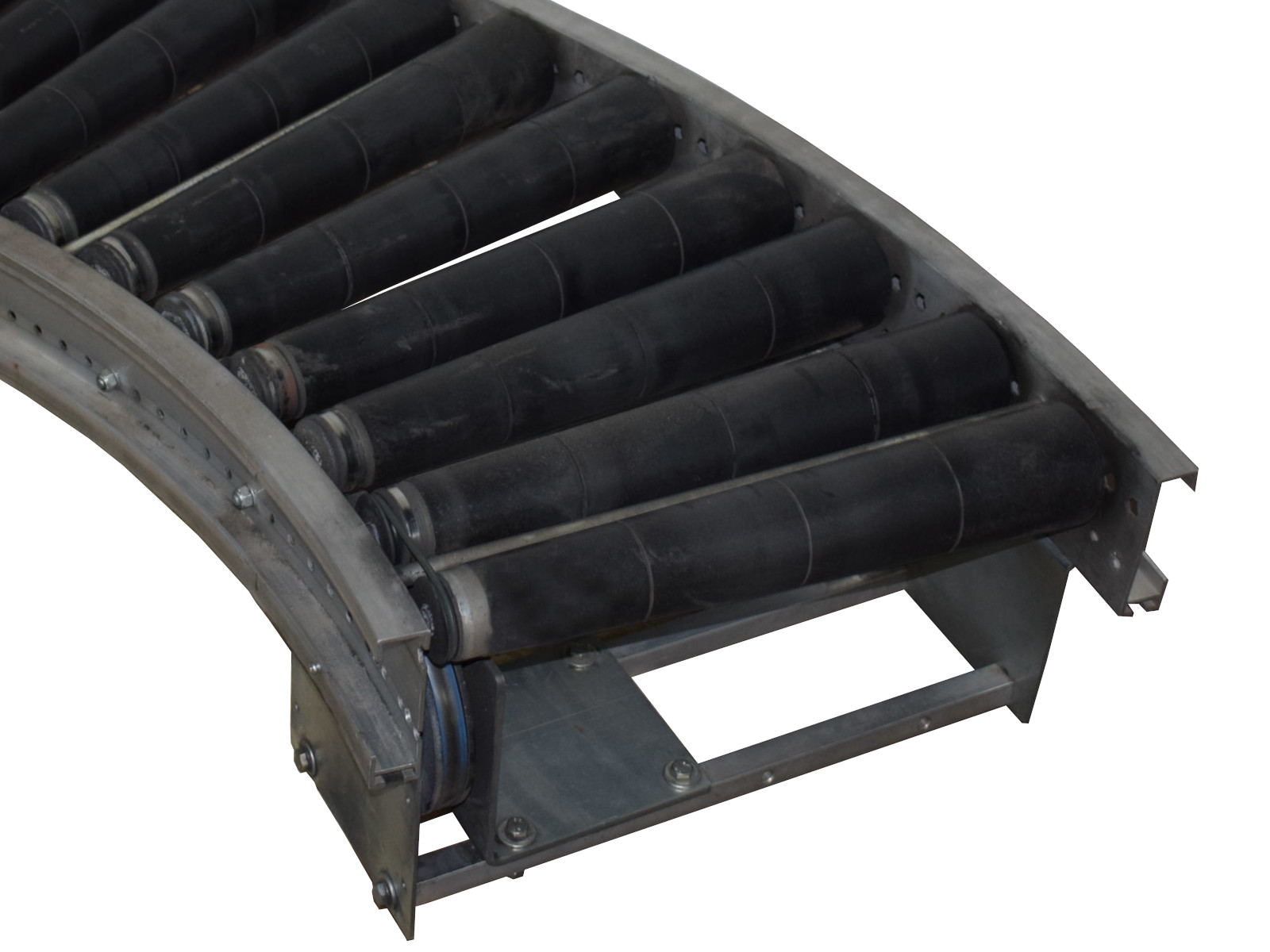

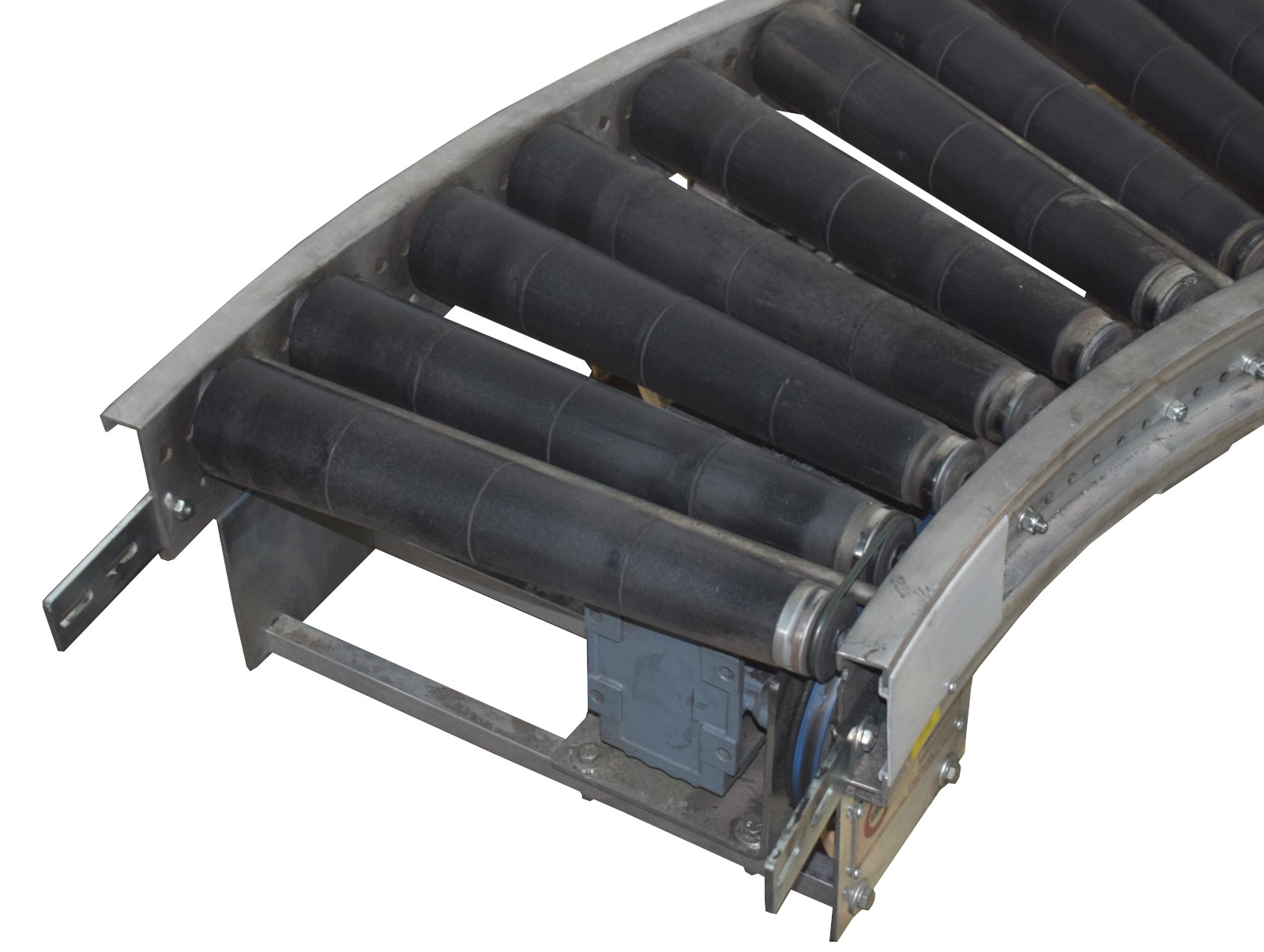

Technische Details Rollenbahnkurve:

• Gesamtmaße: ca. 1.700 x 390 x 150 mm (LxBxH)
• Außenradius: ca. 1.160 mm
• Innenradius: ca. 770 mm
• Nutzbreite: ca. 310 mm
• Profilhöhe: ca. 150 mm
• Rollenlänge: ca. 310 mm
• Rollenanzahl: 18 Stück konisch
• Rollendurchmesser:
  • konisch: ca. 50 ... 70 mm
• Achsabstand innen: ca. 70 mm
• Achsabstand außen: ca. 100 mm

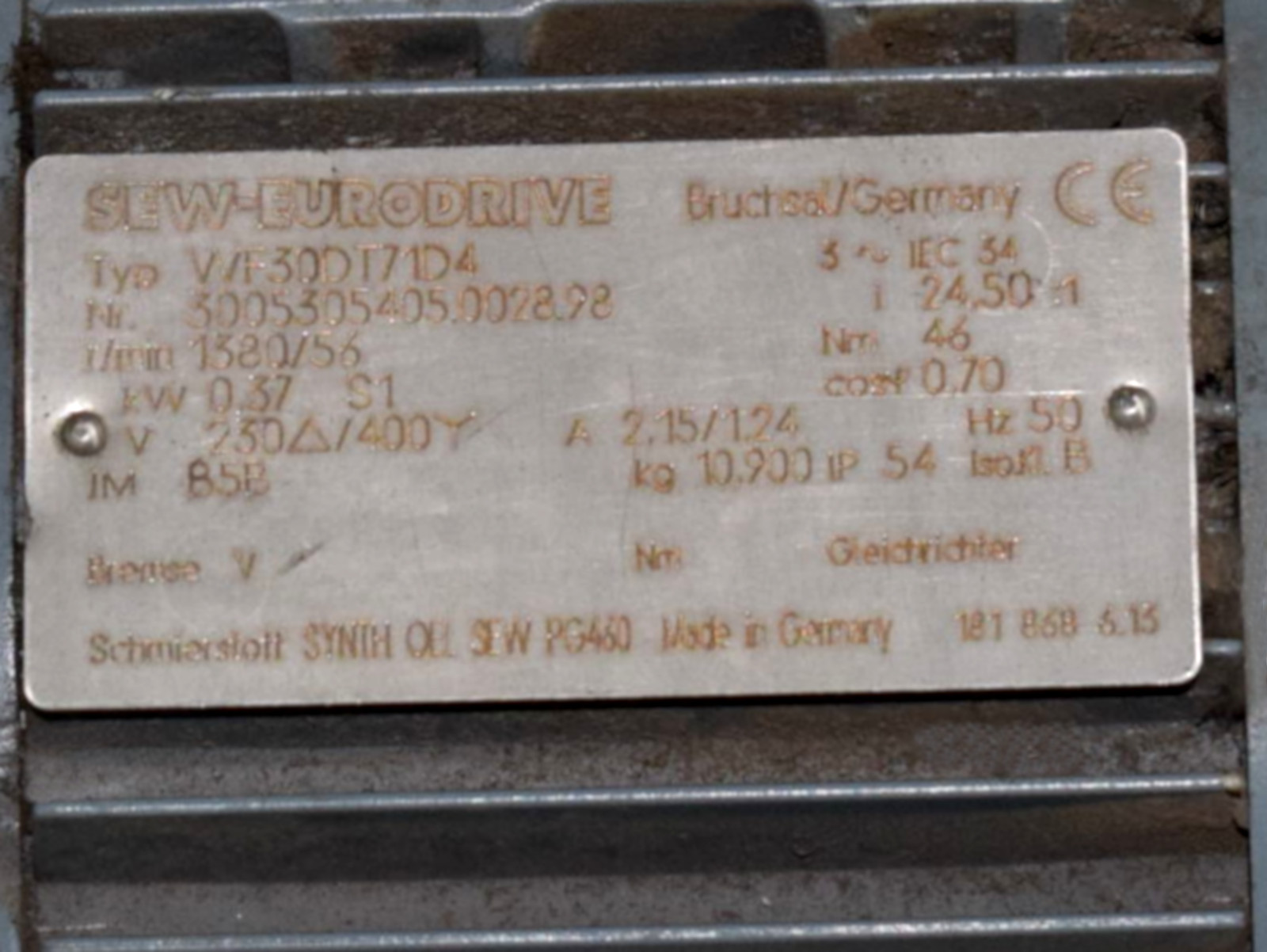

Technische Details Antriebsmotor:

• Hersteller: SEW-Eurodrive
• Typ: WF20 DT71D4
• Leistung max.: 0,37 kW
• Übersetzung: i = 24,50 : 1
• Drehzahl max.: 1.380 / 56 U/min

Lieferumfang: Eine 90° Rollenbahnkurve

Hinweis: Zustand siehe Bilder.
