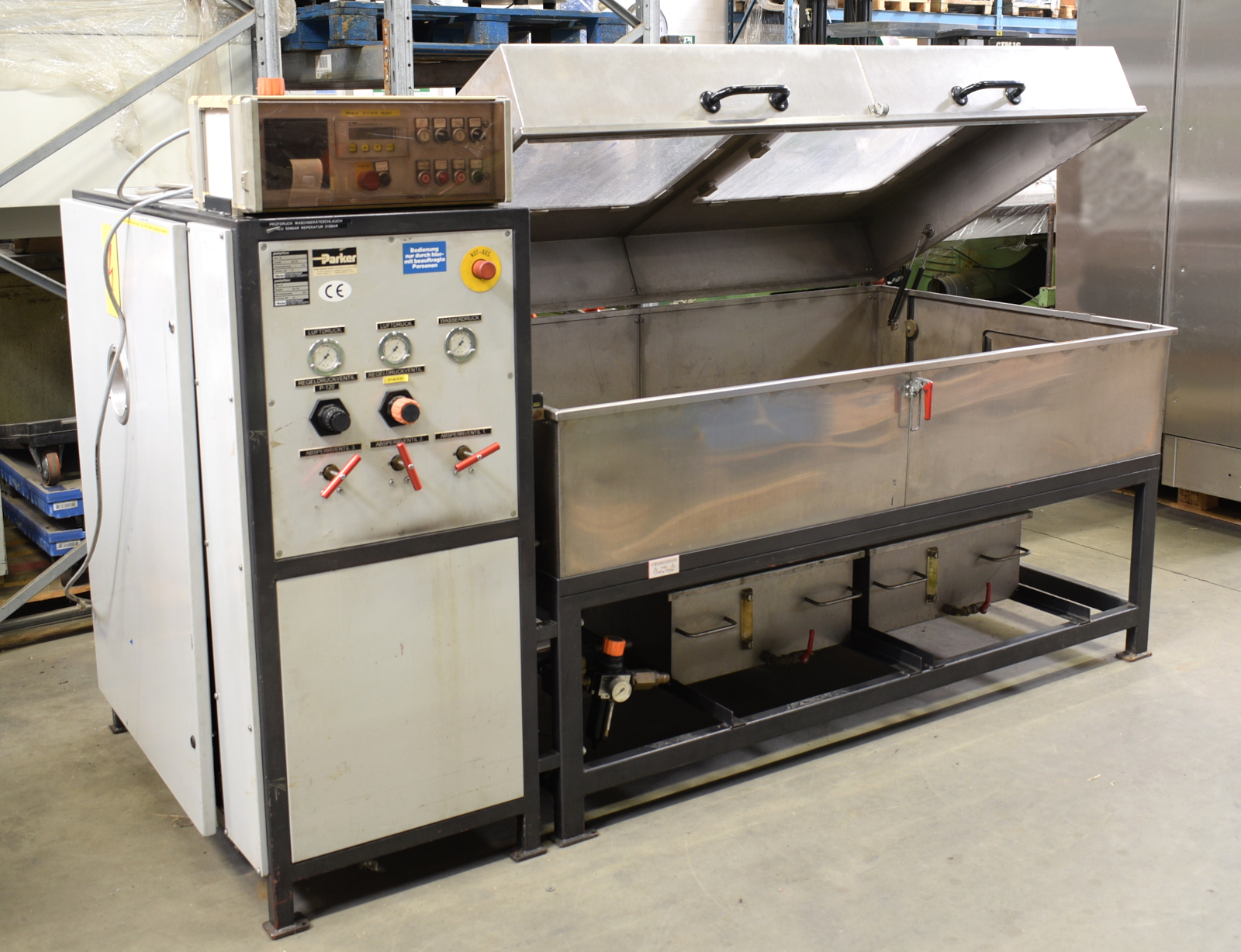

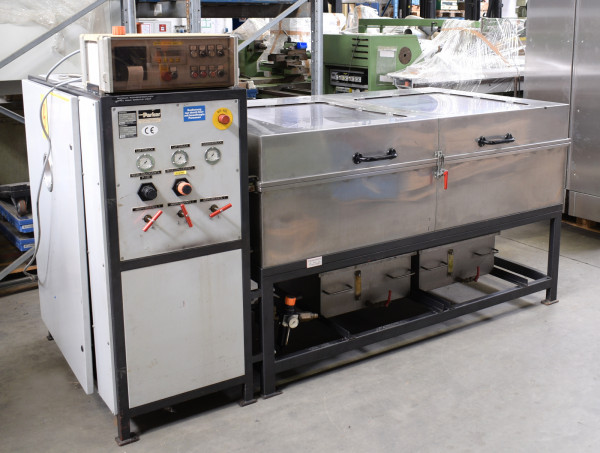

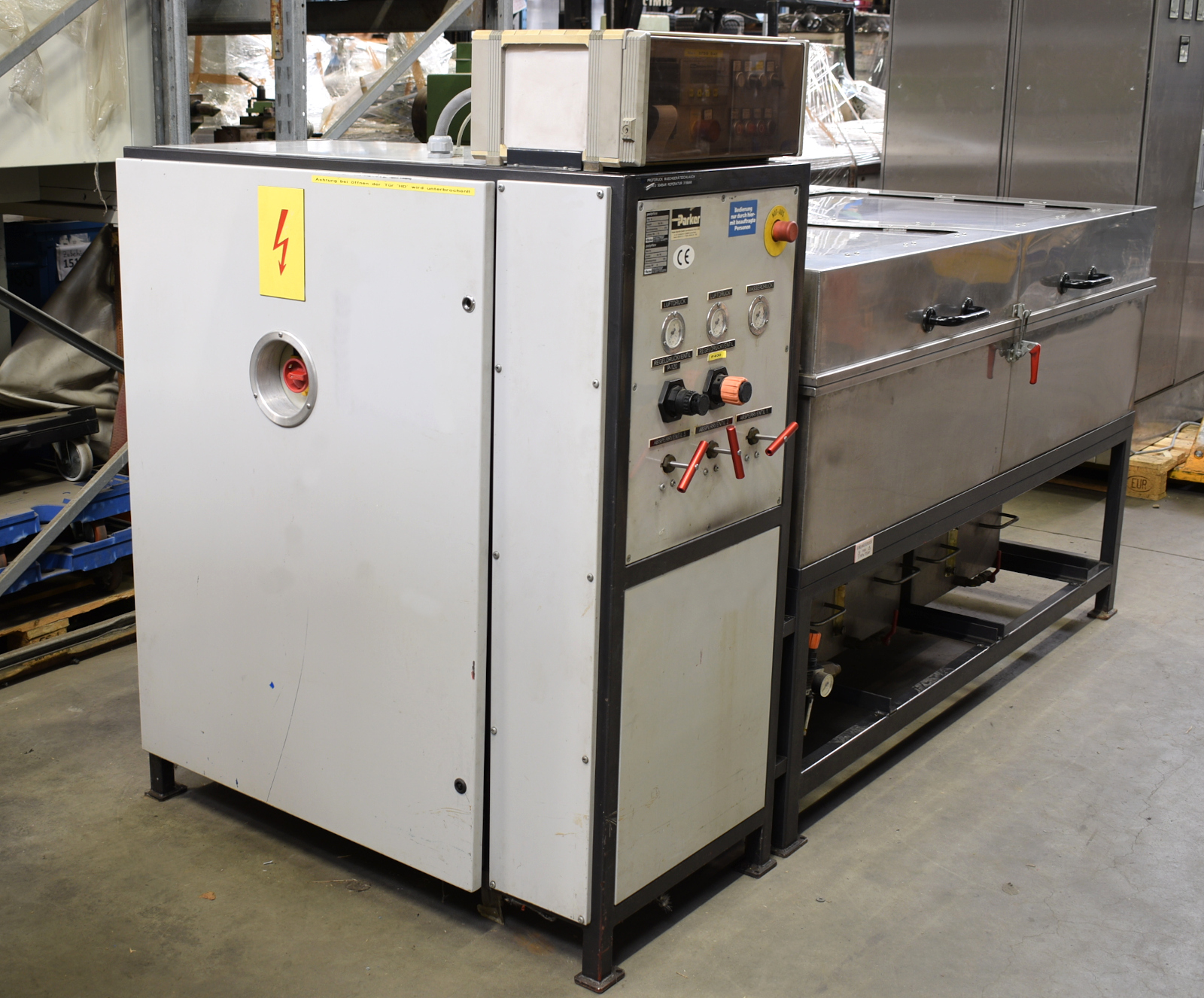

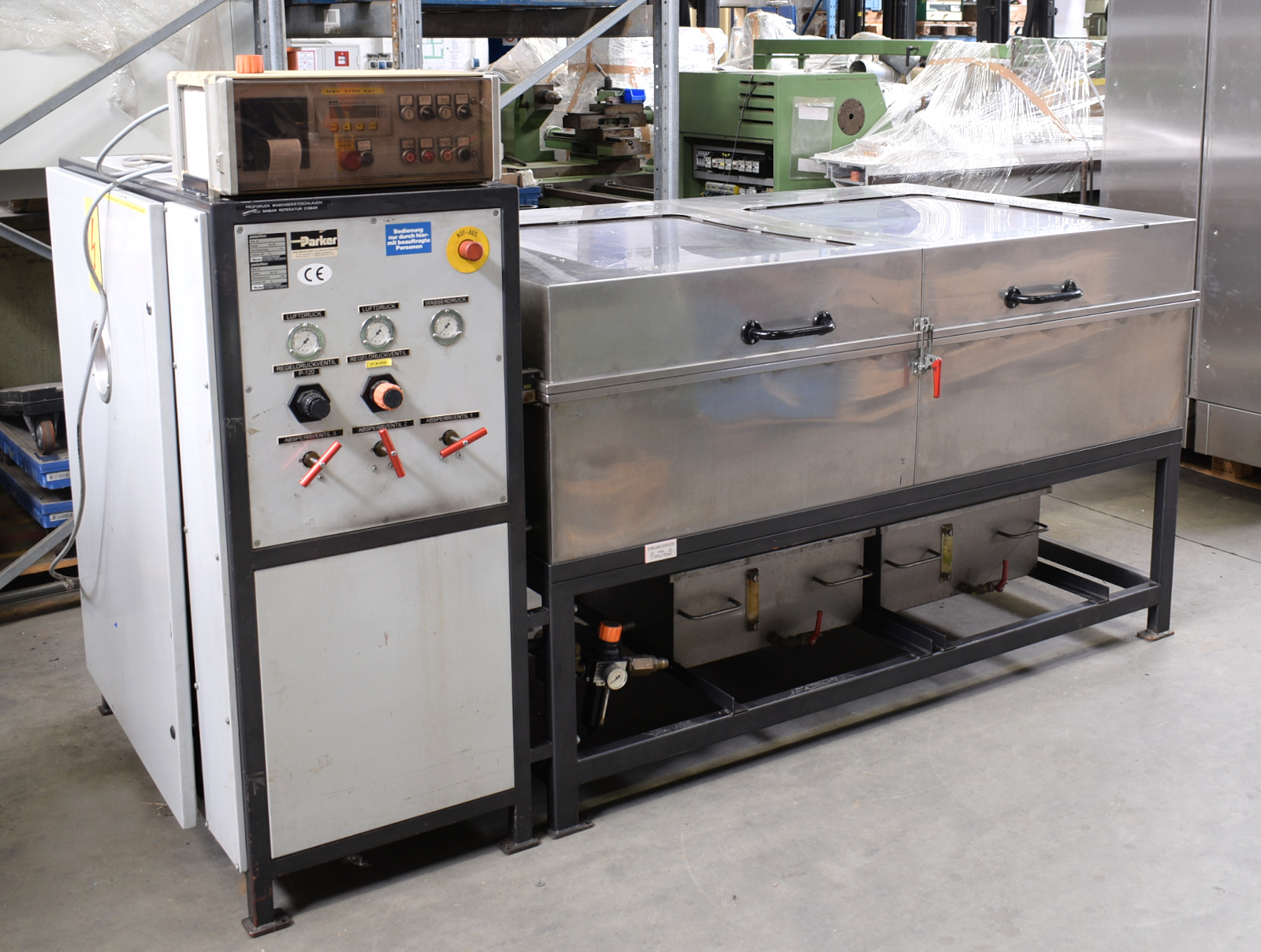

Parker Schlauchprüfstand SP 1500/3 Schlauchprüfstation max. 1500 bar Prüfdruck

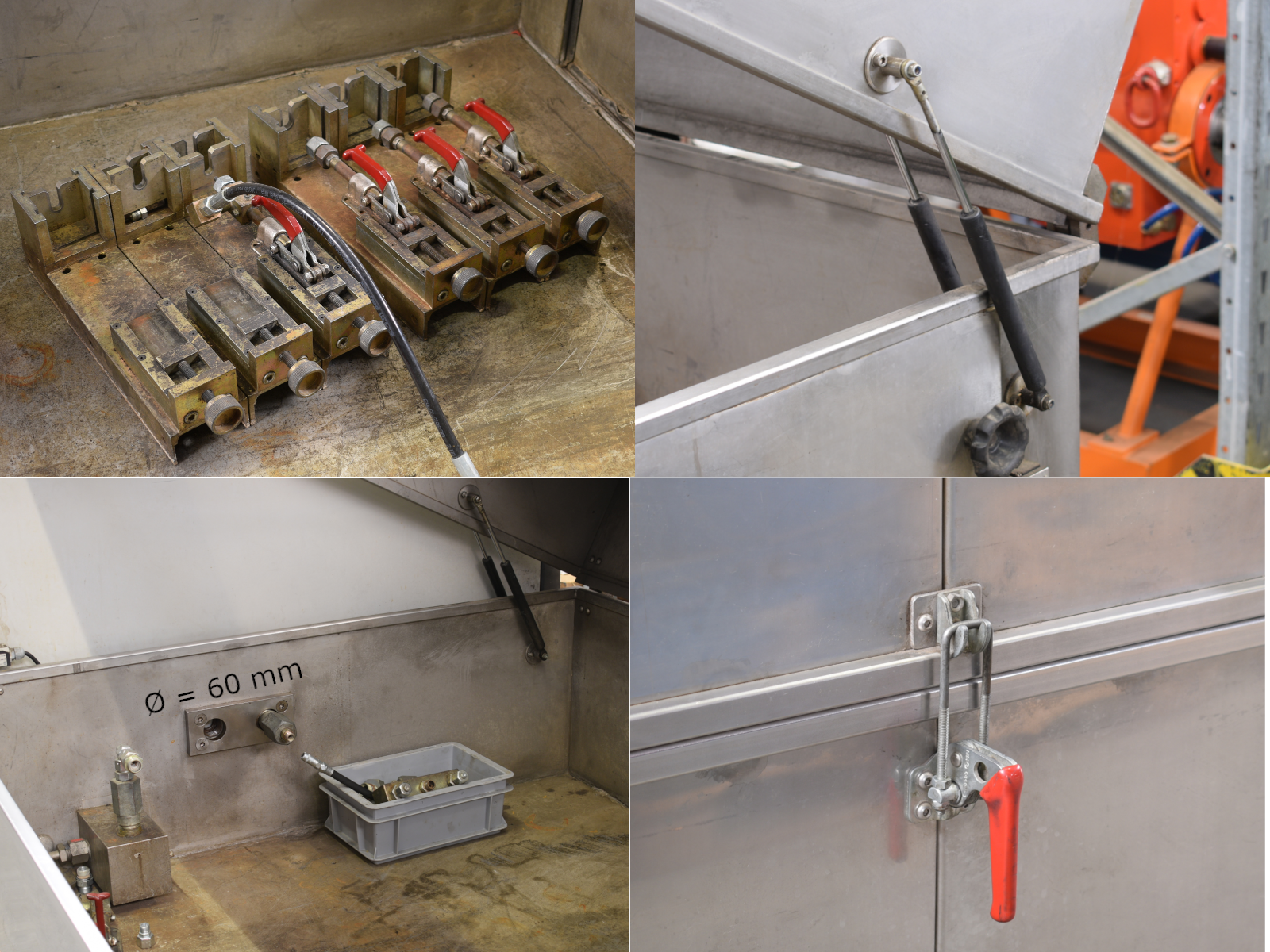

Dieser hochwertige, voll funktionsfähige Schlauchprüfstand eignet sich zum Prüfen von Schlauchleitungen für Abmessungen von NW 2 bis einschließlich NW 40. Es können Schlauchleitungslängen von bis zu 30 m in Ringen auf Paletten geprüft werden und der Schlauchprüfstand verfügt über zwei Schnellspannvorrichtungen, sowie diverse Adapter. Der Prüfstand besitzt drei Prüfanschlüsse zum Druckprüfen und zum Ausblasen der Schlauchleitungen, sowie über zwei Vorratsbehälter unterhalb der Prüfwanne mit einem Gesamtfüllvolumen von 180 l und je einem Schauglas & Ablasshahn. Als Prüfmedium wird sauberes Leitungswasser oder eine Wasser/Öl Emulsion genutzt und es können Prüfdrücke bis zu 150 MPa (1.500 bar) realisiert werden.

Die ermittelten Messdaten bzw. der Prüfverlauf, -Zyklus werden in der Steuer- und Protokolliereinheit mit beleuchtetem Display eingespeichert. Nach erfolgter Prüfung werden die eingestellten und ermittelten Werte auf Abruf mit einem Drucker protokolliert. Zusätzlich verfügt dieser Prüfstand über eine Sicherheitsschaltung, sodass wenn der Prüfwannendeckel geöffnet wird oder ein Energieausfall vorliegt, der Prüfling sofort & automatisch drucklos geschaltet wird. Bedienungs- und Wartungsanleitung, sowie Prüfprotokolle sind vorhanden.

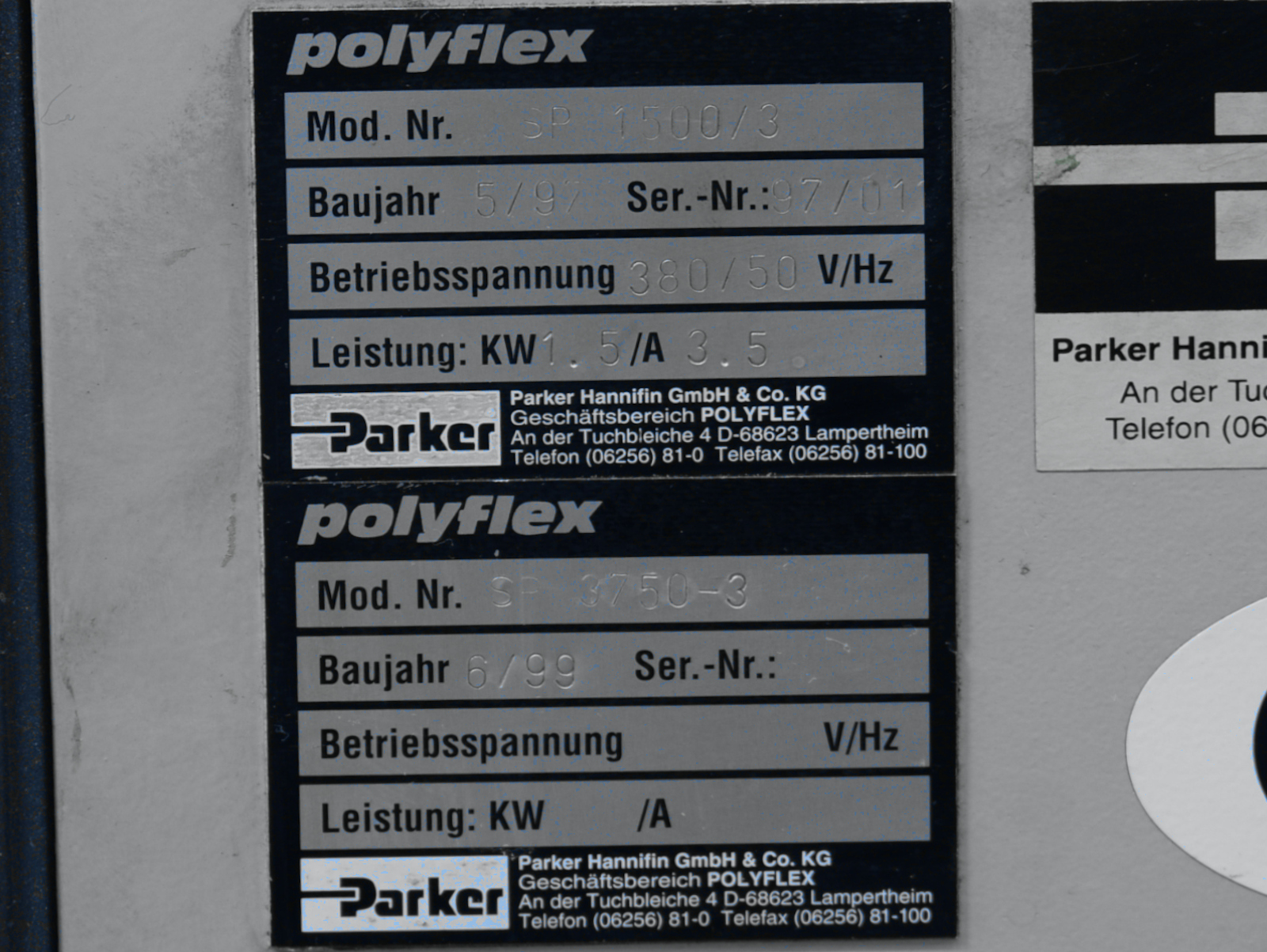

Hersteller: Parker

Typ: SP 1500/3

Technische Details:

• Gesamtmaße: ca. 2.800 x 1.400 x 1.650 mm (BxTxH)

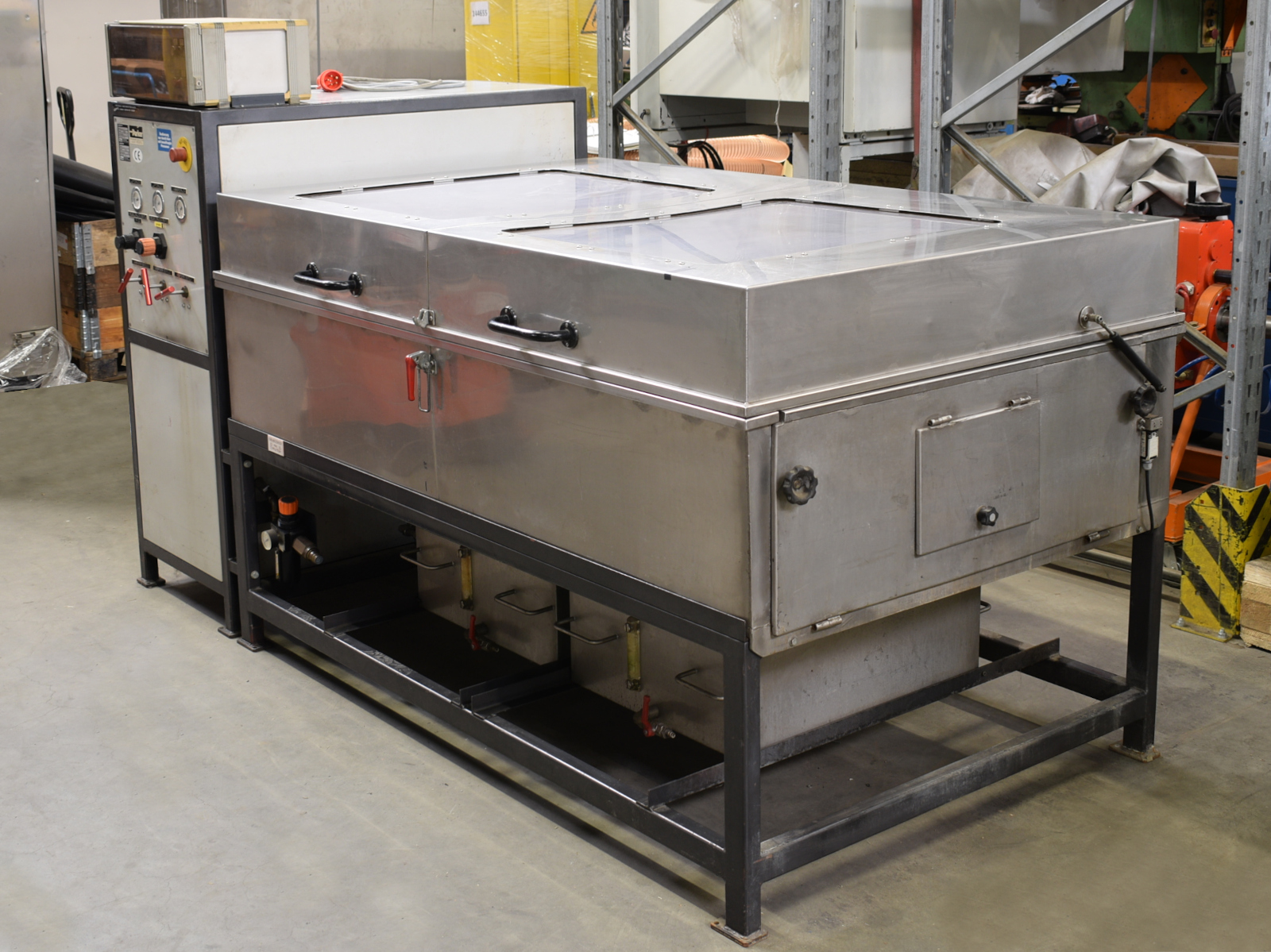

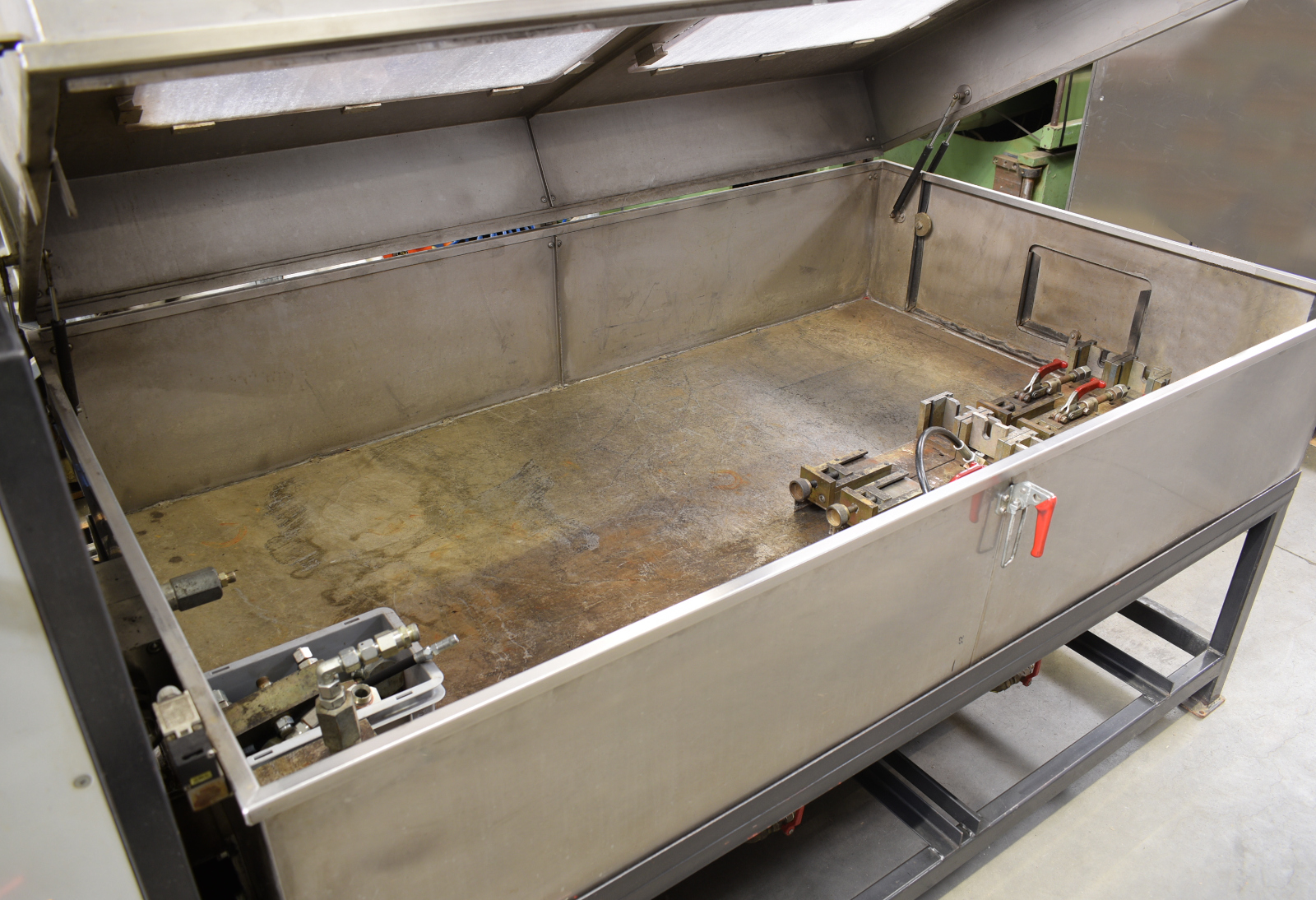

• Maße der Prüfwanne: ca. 2.000 x 1.200 x 400 mm (BxTxH)
• geeignet für Schläuche: NW 2 ... NW 40

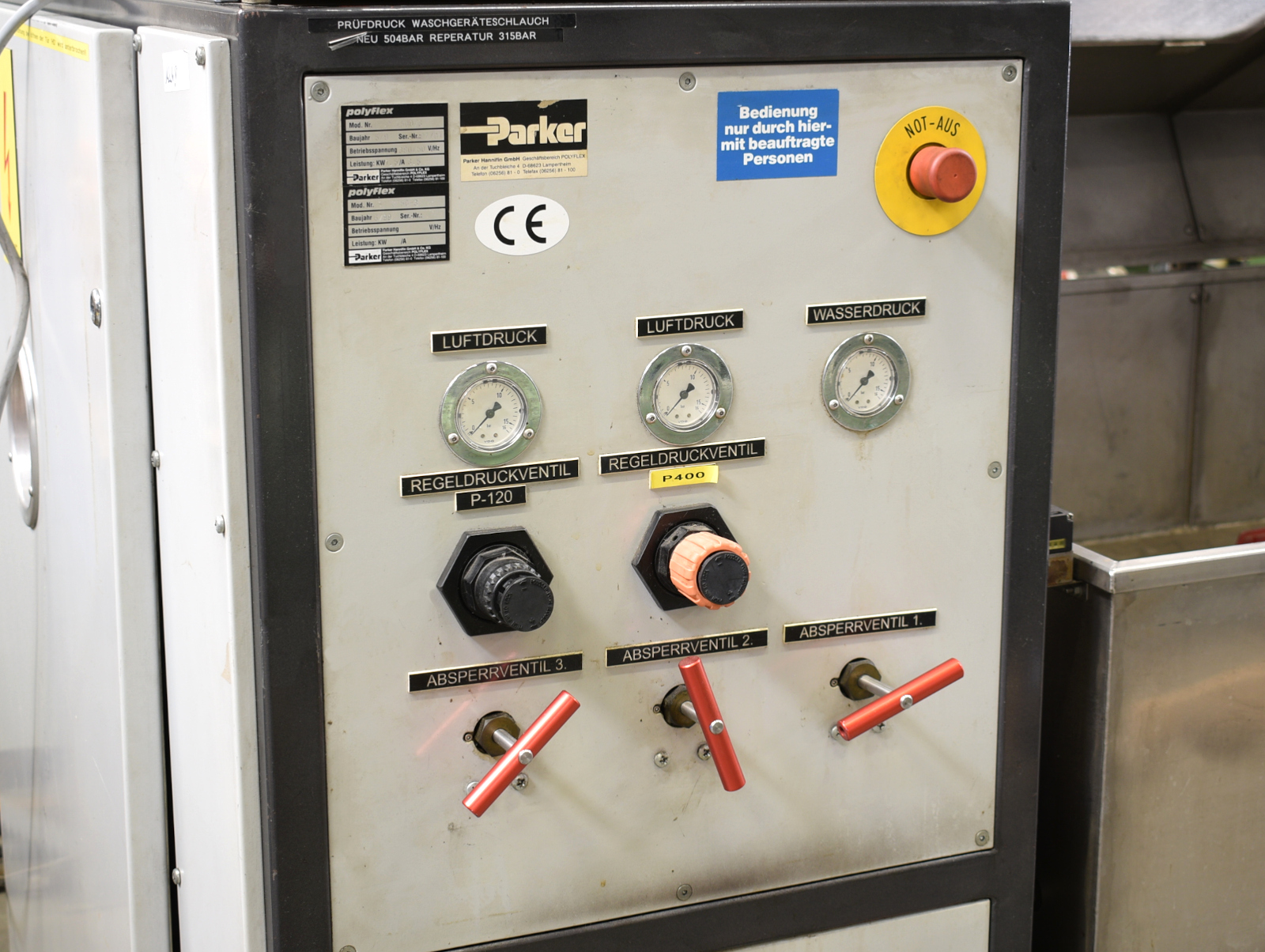

• max. Prüfdruck: 150 MPa (1.500 bar) bei 0,65 MPa (6,5 bar) Luftdruck
• Prüfanschlüsse: 3 Stück
• Prüfmedium: sauberes Wasser, Wasser/Öl Emulsion

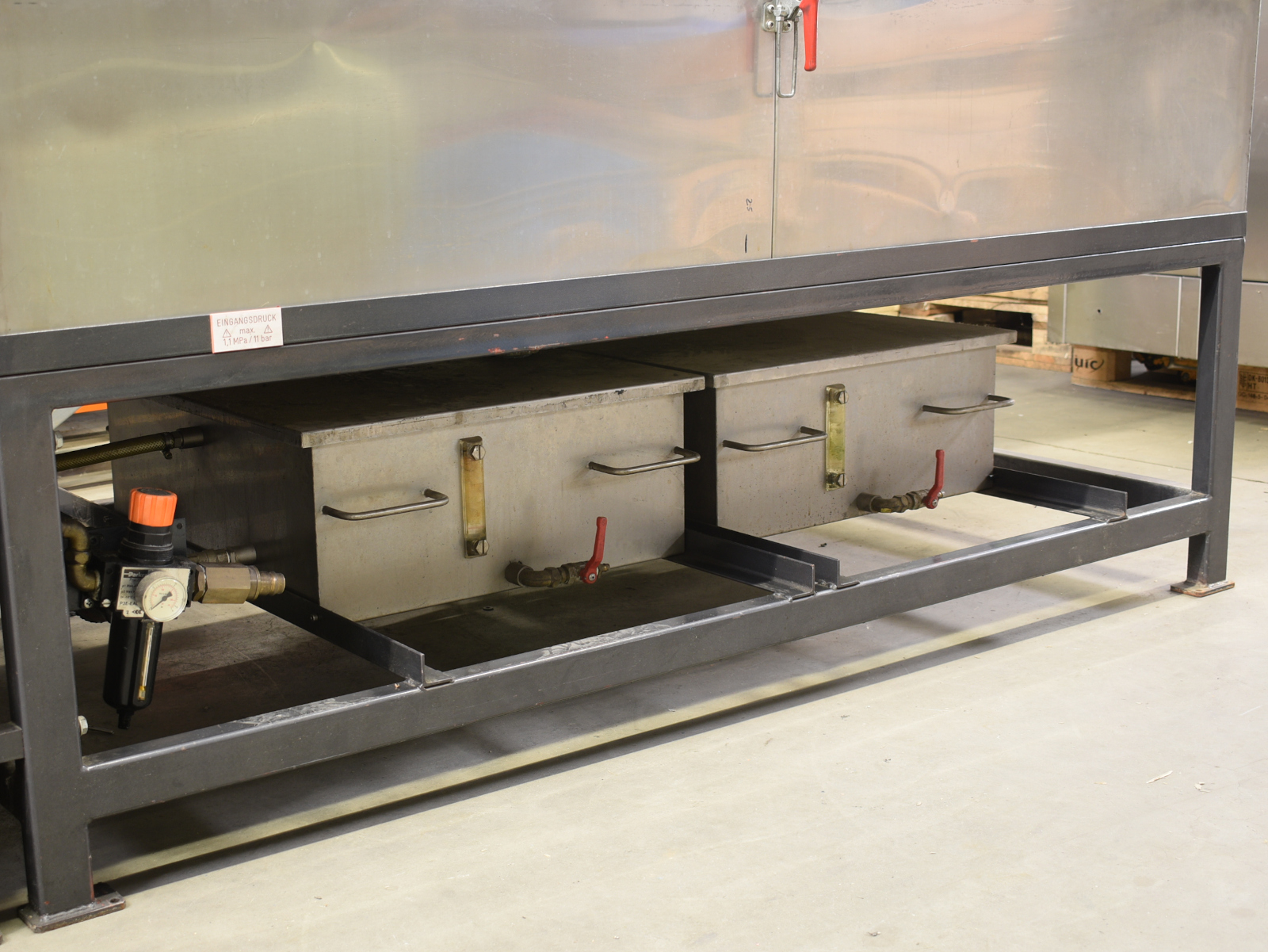

• Vorratsbehälter: 2 Stück Gesamtfüllvolumen ca. 180 Liter

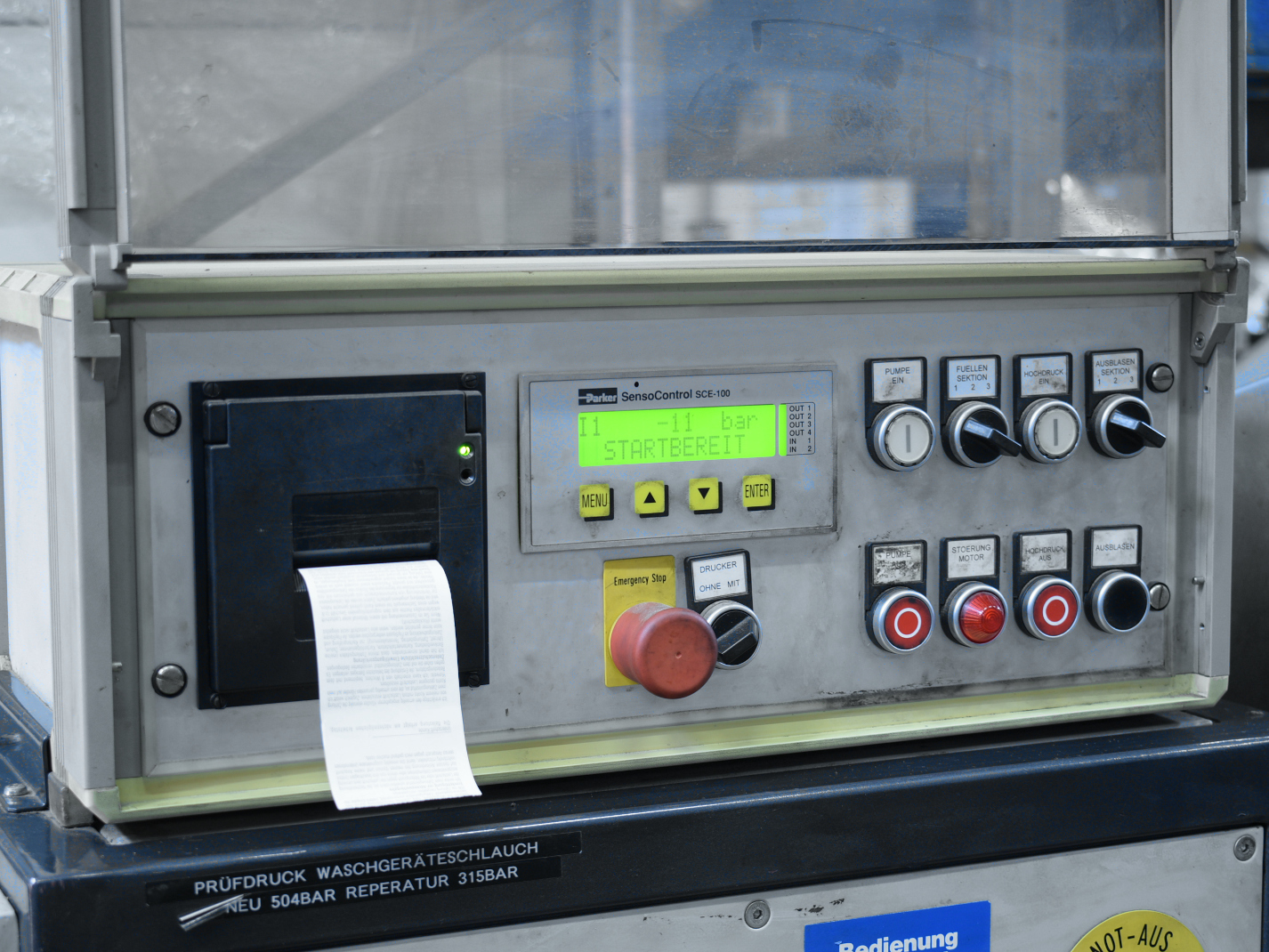

• Prüfablauf-Steuerung: erfolgt über die SCE-8662 Einheit
• Druckanzeige: 2-zeiliges, beleuchtetes alphanumerisches Display (9,6 mm Ziffernhöhe)

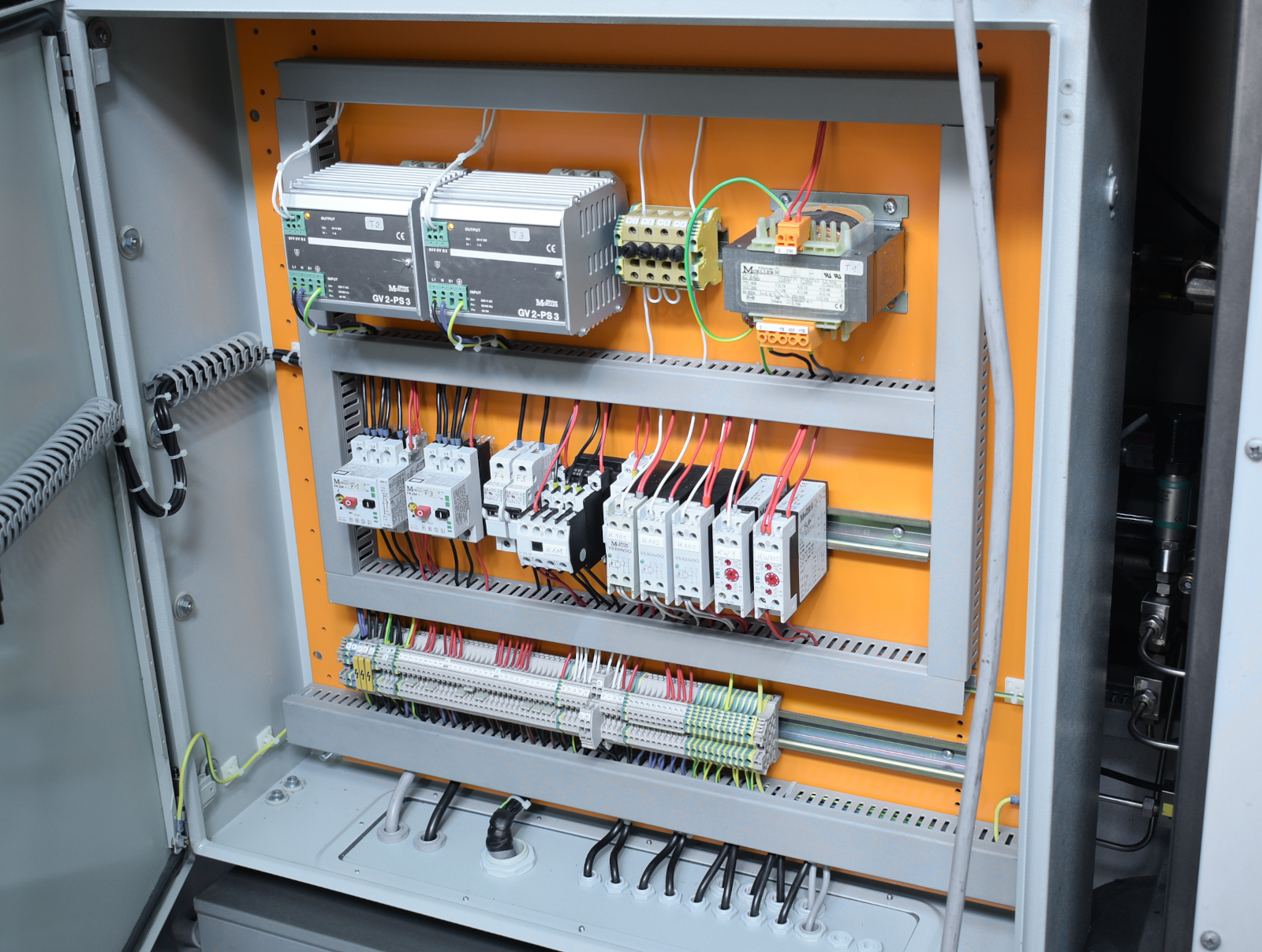

• integrierte Sicherheitsschaltung
• Material:
  • Gestell: Stahl, schwarz lackiert

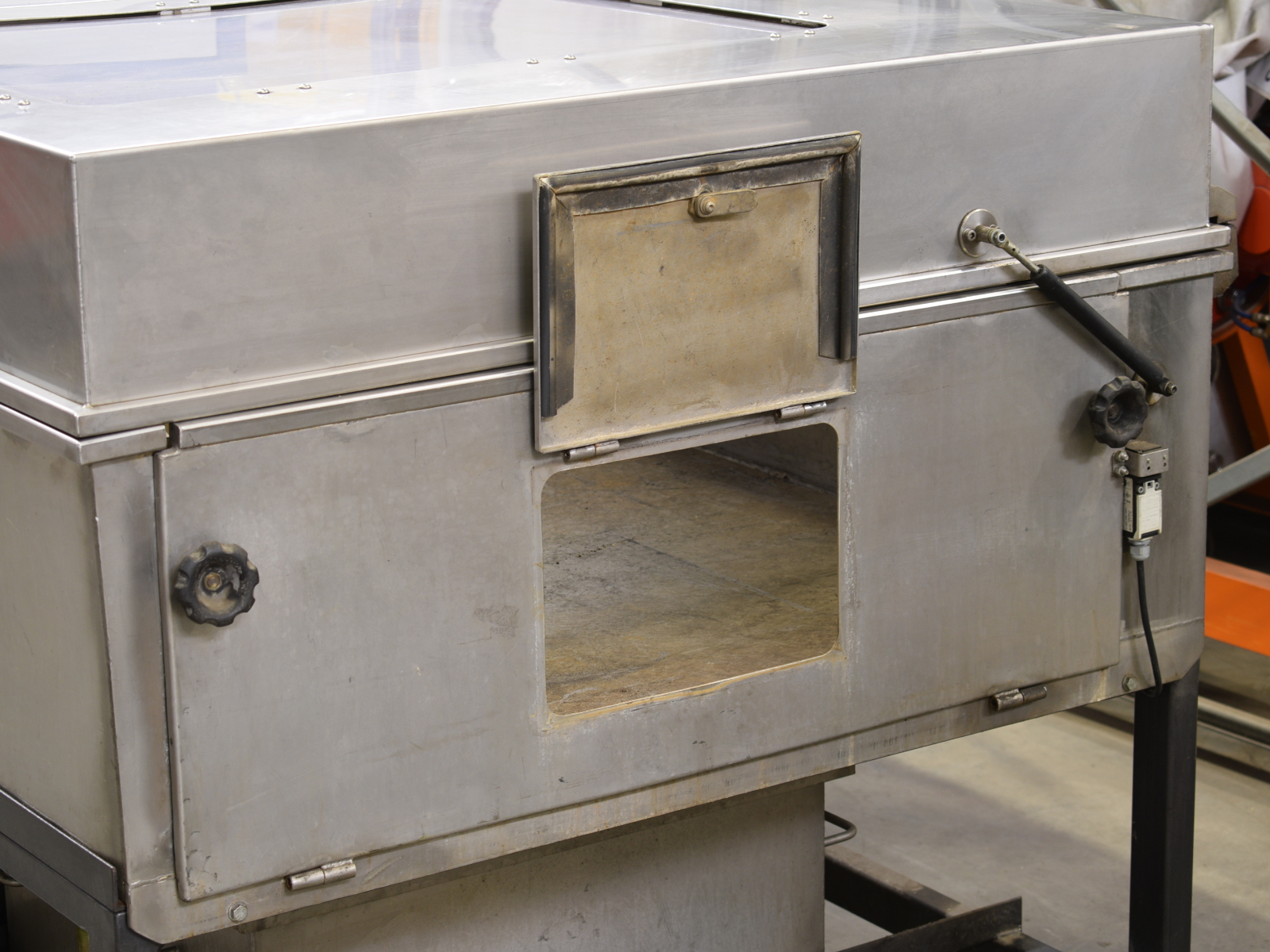

  • Prüfwanne & Deckel: Edelstahl mit Sichtfenster
  • Vorratsbehälter: Edelstahl
• Gewicht: ca. 700 kg

Lieferumfang: Ein Schlauchprüfstand inkl. Zubehör (div. Adapter & Schnellspannvorrichtung), Bedienungs & Wartungsanleitung, sowie Prüfprotokolle

Hinweis: Zustand siehe Bilder.
