Gemü 4222 Ventilschaltung 3/2-Wege-Vorsteuerventil 410 Absperrklappe pneumatisch

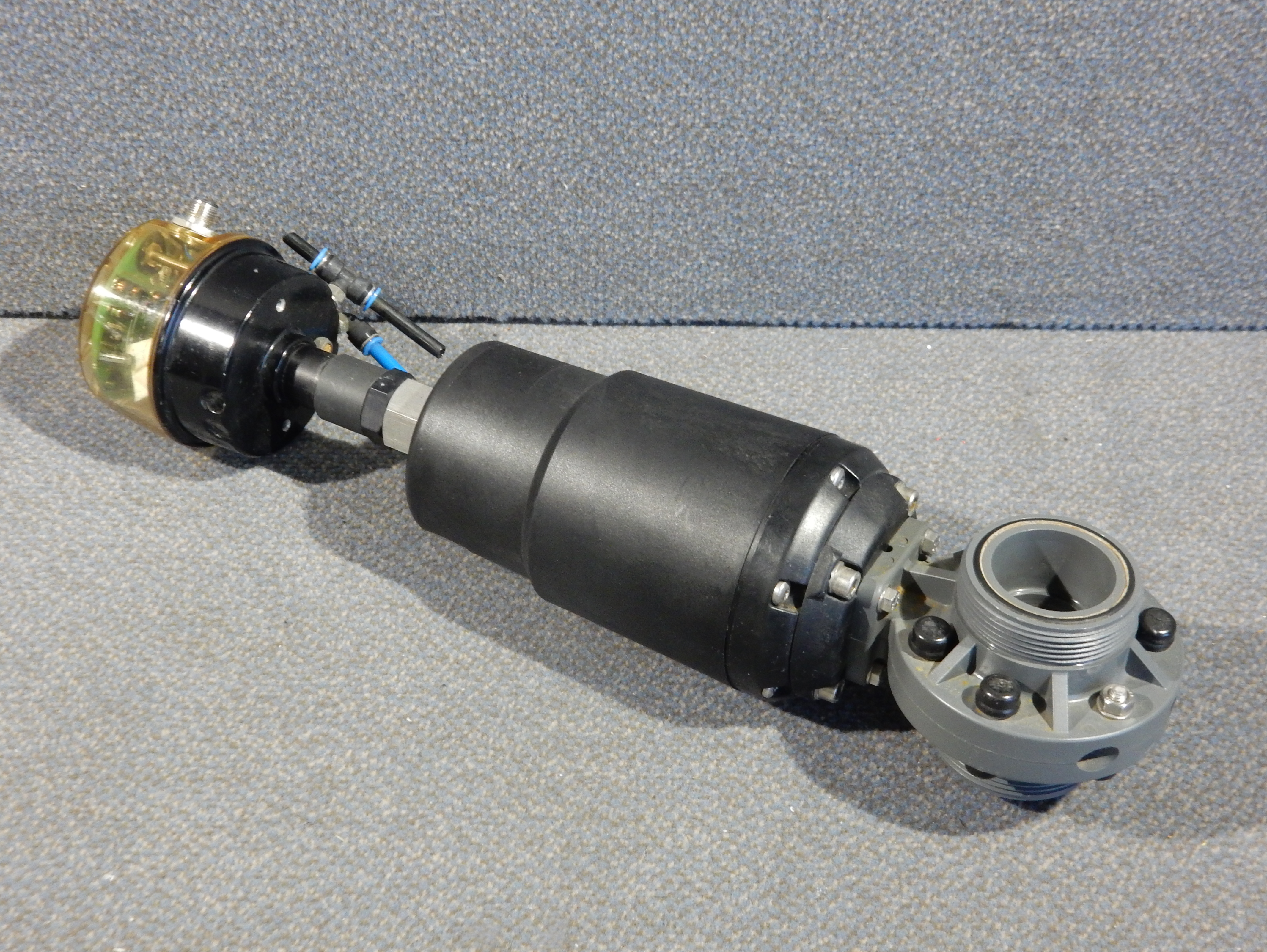

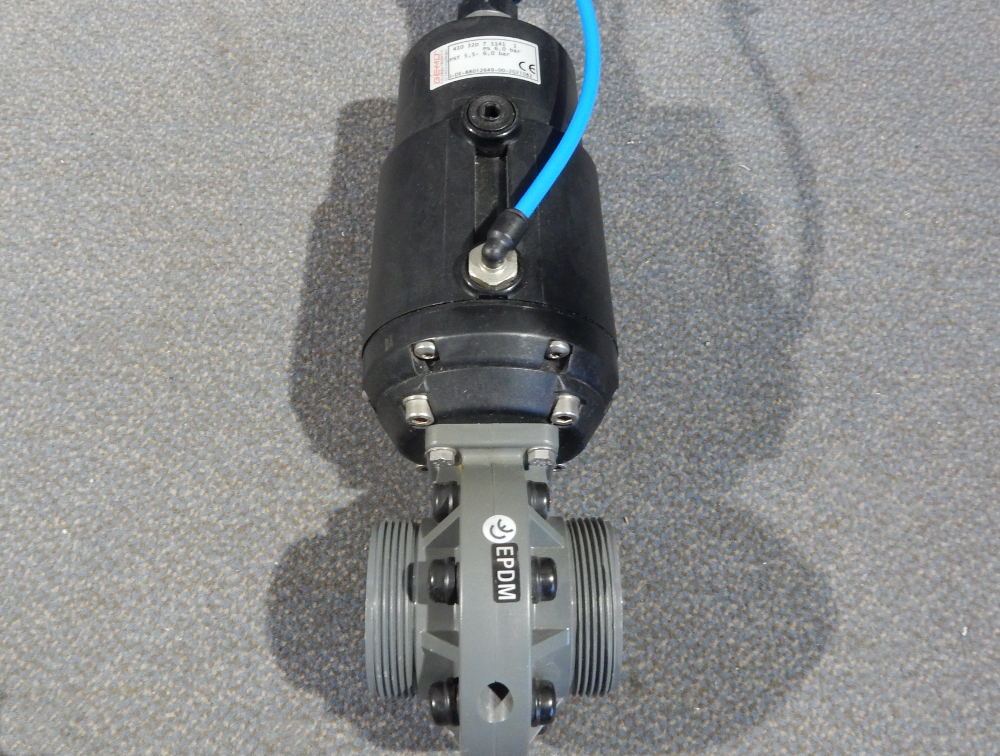

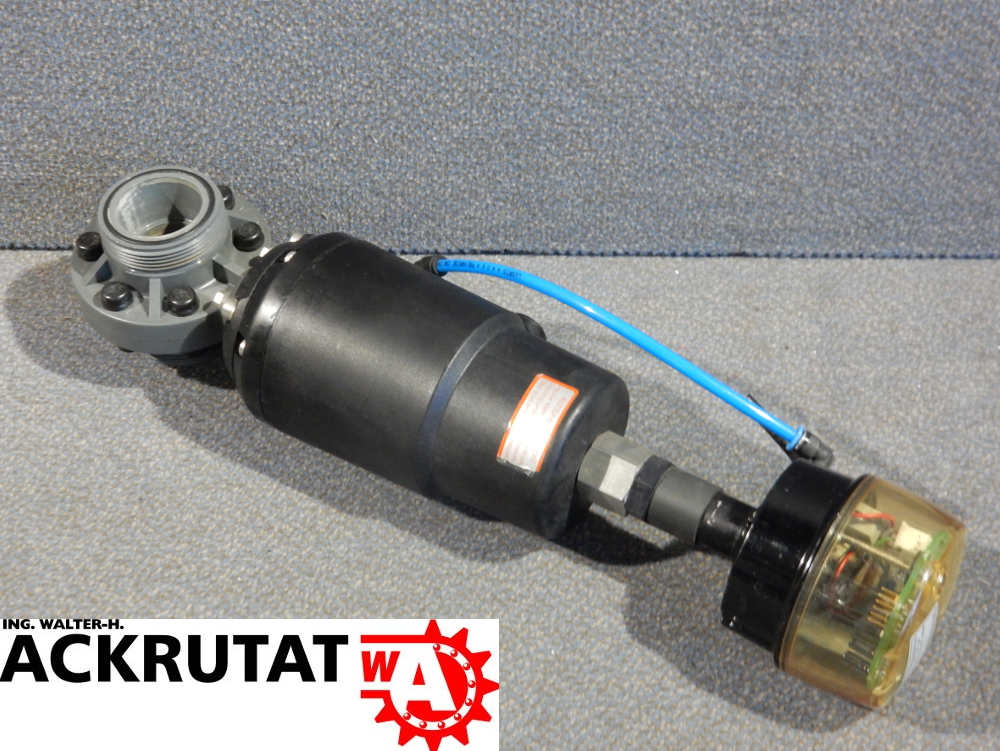

Eine Absperrklappe mit Ventilschaltung

Die zentrische Absperrklappe verfügt über einen wartungsarmen, korrosionsfesten Kunststoff-Kolbenantrieb und wird pneumatisch betätigt. Die Ventilanschaltung mit integriertem 3/2-Wege-Vorsteuerventil für fremdgesteuerte Linearantriebe arbeitet mit einer mikroprozessorgesteuerten, intelligenten Stellungserfassung sowie einem analogen, integrierten Wegmesssystem Die Elektrische Ansteuerung und Stellungsrückmeldung erfolgt über ein AS-Interface.

Hersteller:  Gemü

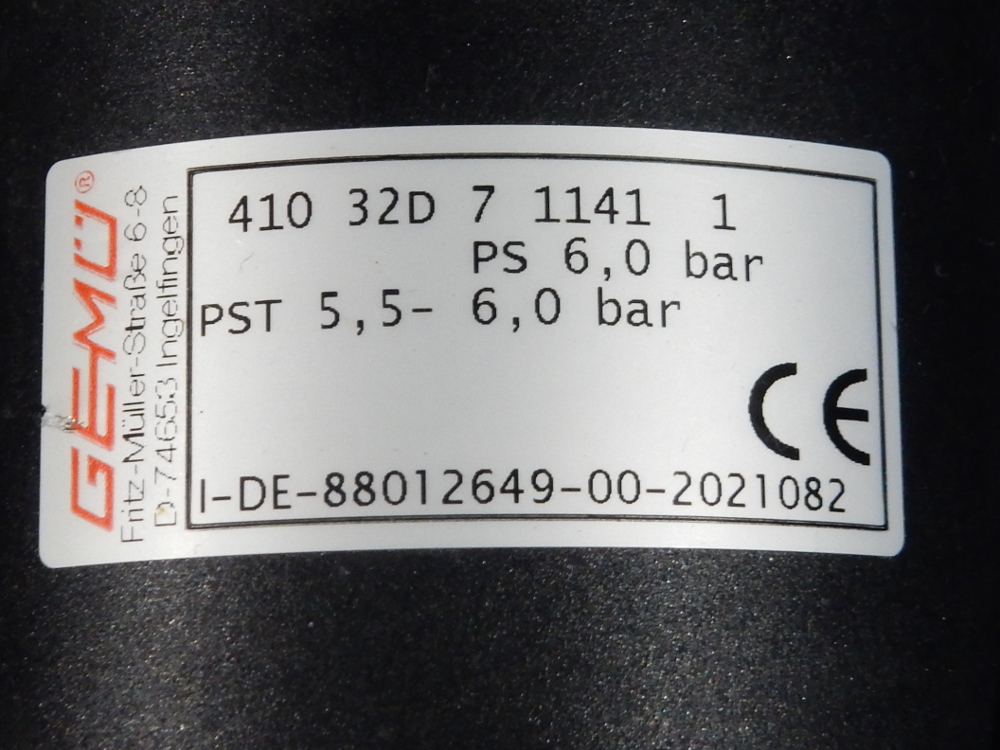

Typ Absperrklappe: 410 32 D 7 1141 1

Typ Ventilschaltung: 4222 A2z02s201010005041

Technische Daten Absperrklappe:

• Antriebgröße: 70 mm
• Steuerdruck: 6 bar
• Steuerdruckbereich: 5,5 ... 6 bar

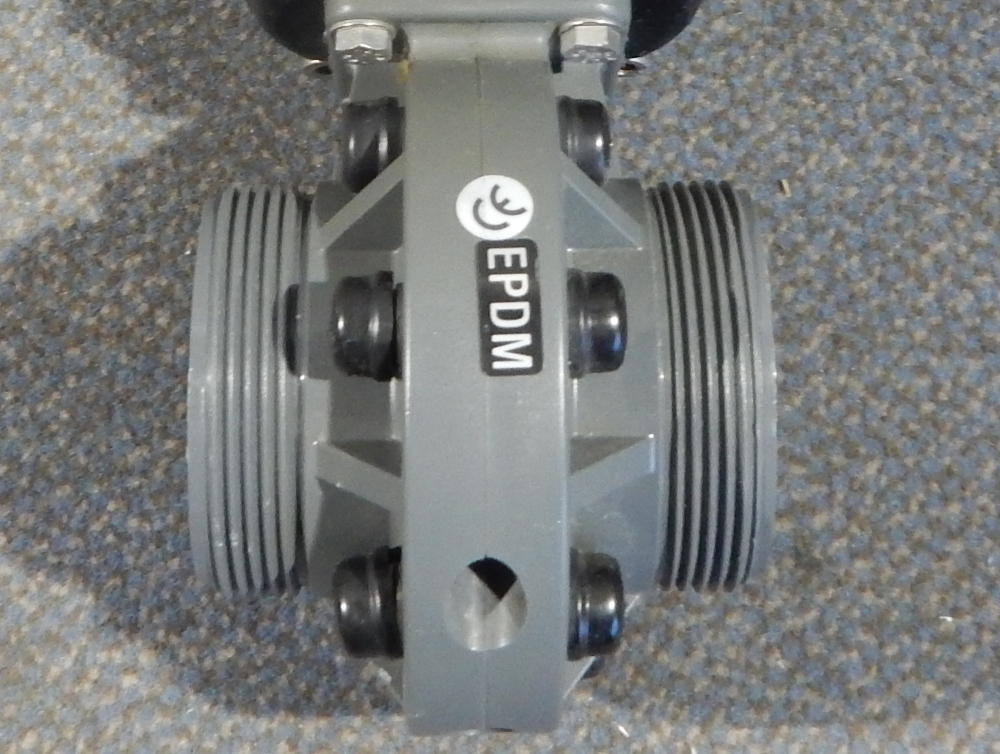

• Gehäuseform: D
• Anschlussart: Armaturenverschreibung mit Einlegeteil DIN
• Ventilkörperwerkstoff PVC-U, grau
• Steuerfunktion: Federkraft geschlossen

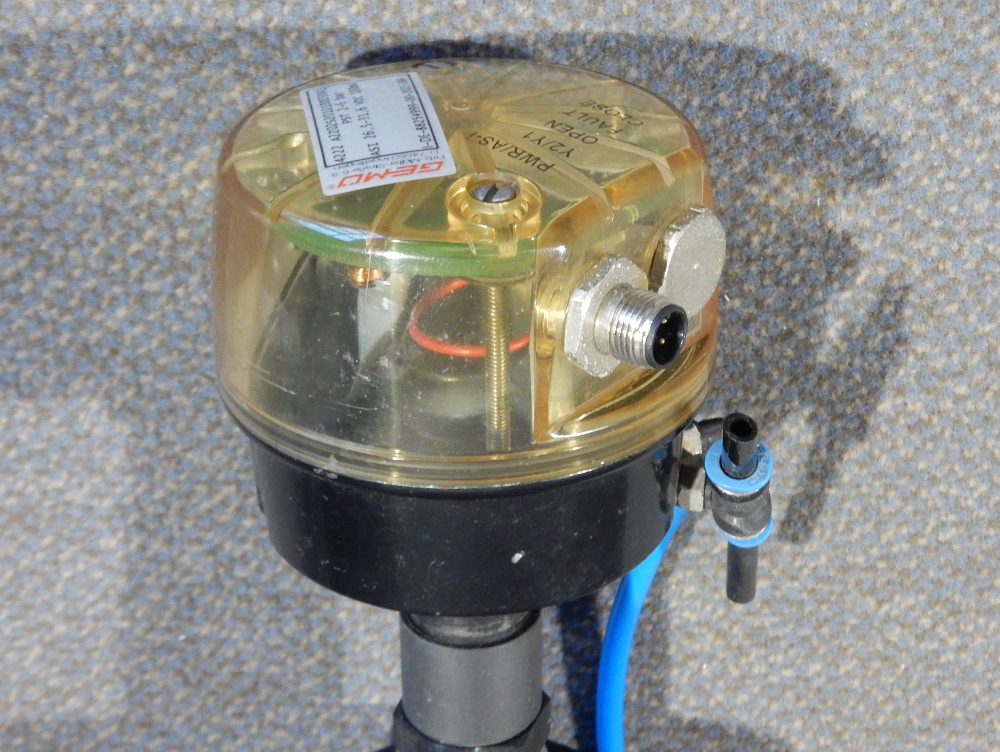

Technische Daten Ventilschaltung:

• Spannungsversorgung: 26,5 ... 31,6 V
• Stromaufnahme: 100 mA
• Schaltfrequenz: max. 10 Hz
• Steuerdruckbereich: 2 ... 6 bar
• Messbereich: 6 ... 50 mm
• Funktionsprofil: Pilotventil, Stellungsrückmeldung
• Anschlussart: AS-Interface
• Anschlussart pneumatisch:
• Zuluft: 6 mm, T-Anschluss
• Ausgang: 6 mm, Winkelanschluss

Hinweis: Zustand siehe Bilder.
