Rollenbahnkurve 90° Rollenkurvenförderer L1650 Rollenbahn Antrieb Kurve

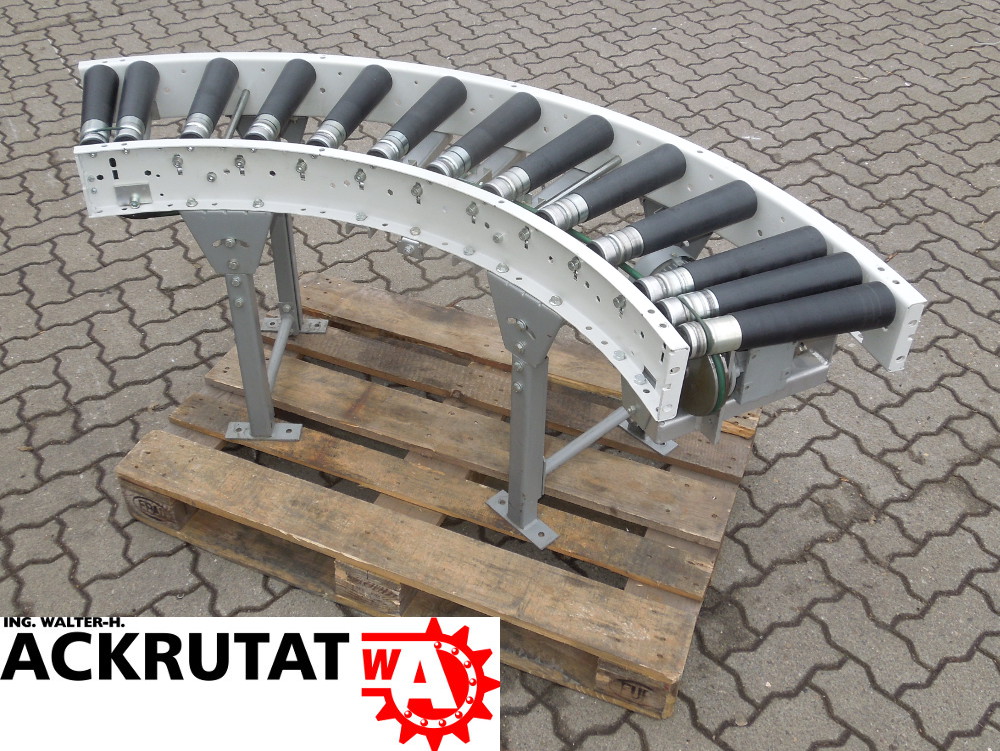

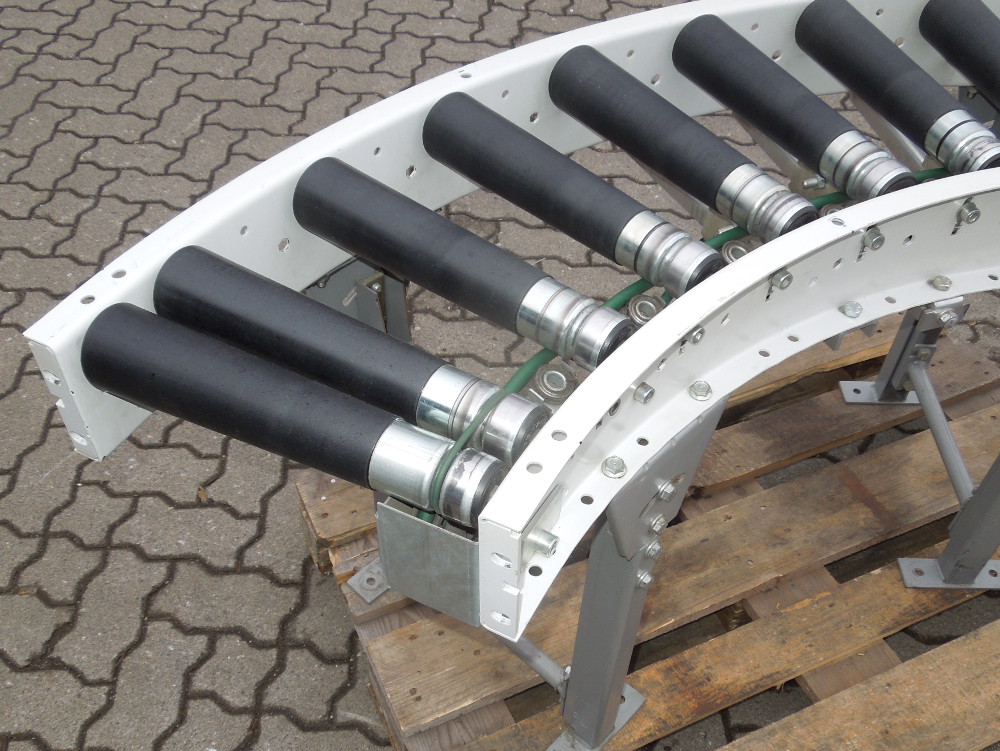

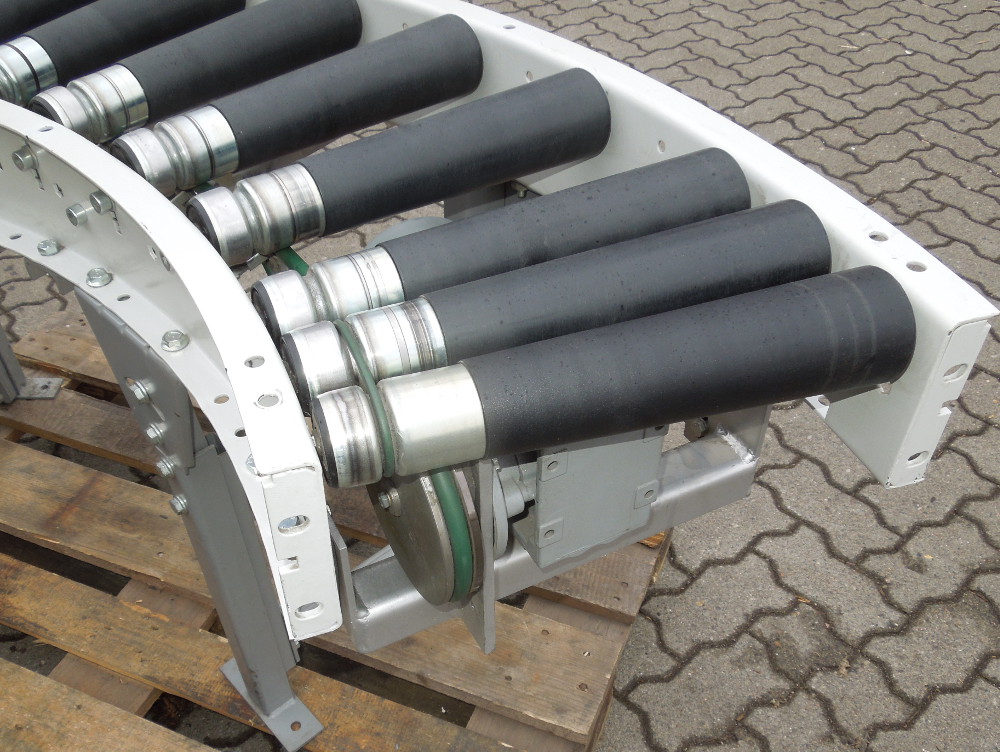

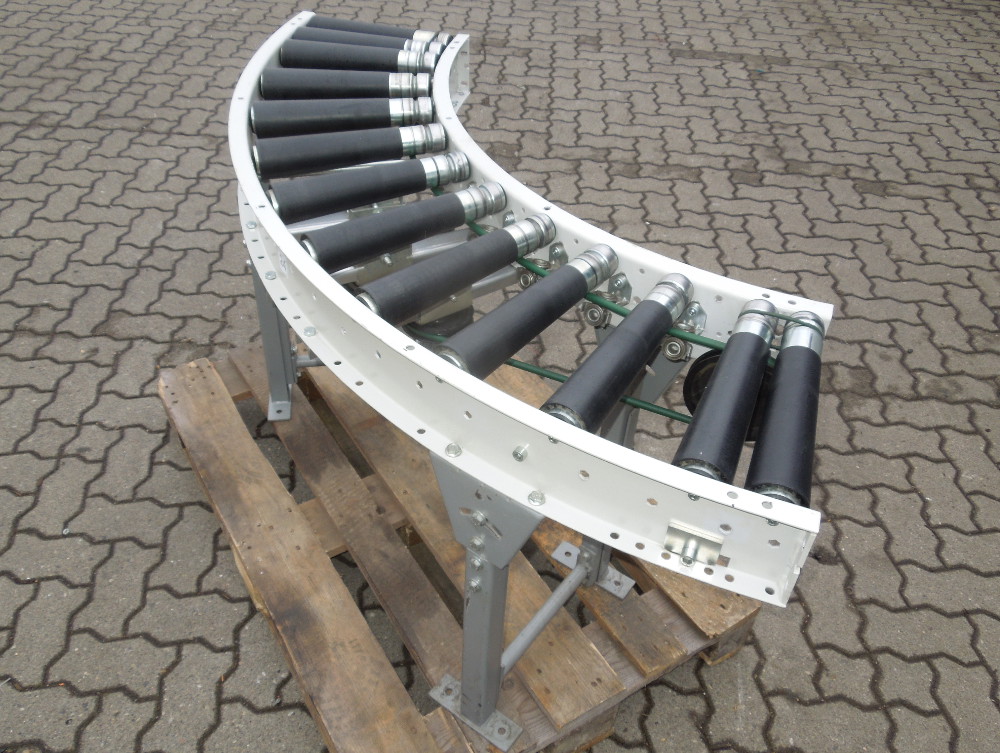

1 Rollenkurvenförderer 90° mit Antrieb innen liegend

Technische Details:

• Gesamtmaße: ca. 1.650 x 400 mm (LxB)
• Höhe: ca. 710 ... 1.010 mm (verstellbar)
• Außenradius: ca. 620 mm
• Innenradius: ca. 230 mm
• Bahnbreite: ca. 400 mm
• Rollenlänge: ca. 330 mm
• Rollenanzahl: 13 (konisch)
• Rollendurchmesser innen: ca. 50 mm
• Rollendurchmesser außen: ca. 68 mm
• Achsabstand Innen: ca. 110 mm
• Achsabstand Außen: ca. 165 mm

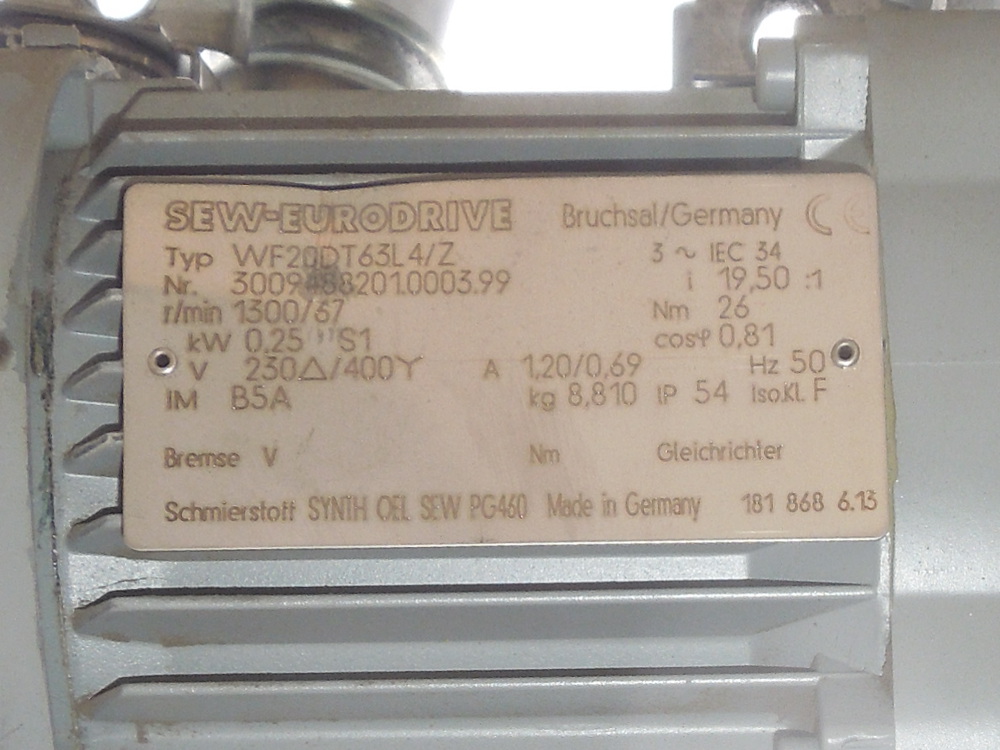

Getriebemotor

Hersteller: SEW-Eurodrive

Typ: WF20DT63L4/Z

Technische Details:

• Betriebsspannung: 230 V / 400 V
• Stromstärke: 1,20 / 0,69 A
• Frequenz: 50 Hz
• Drehzahl: n₁ = 1.300 / n₂ = 37 U/min
• Leistung: 0,25 kW
• Getriebeuntersetzung: i = 19,50:1
• Schutzklasse: IP54

EO55 CH/JA 20150330
131785
